硅酸盐水泥

建筑工程广泛使用的五种水泥及其代号硅酸盐水泥代号P·Ⅰ，P·Ⅱ普通硅酸盐水泥、代号P·O矿渣硅酸盐水泥、代号P·S火山灰质硅酸盐水泥、代号P·P粉煤灰硅酸盐水泥、代号P·F硅酸盐水泥和普通硅酸盐硅酸盐水水泥在硅酸盐系水泥品种中，硅酸盐水泥和普通硅酸盐水泥的组成相差较小，性能较为接近。

一、硅酸盐水泥的定义按《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）规定：凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。

硅酸盐水泥分两种类型，不掺加石灰石和粒化高炉矿渣的称I 型硅酸盐水泥，代号P·I；在粉磨时掺加不超过水泥重量5%的石灰石或粒化高炉矿渣混合材料的称II型硅酸盐水泥，代号P·II。

二、硅酸盐水泥的水化和凝结硬化水泥加水拌合后，最初形成具有可塑性的浆体（称为水泥净浆），随着水泥水化反应的进行逐渐变稠失去塑性，这一过程称为凝结。

此后，随着水化反应的继续，浆体逐渐变为具有一定强度的坚硬的固体水泥石，这一过程称为硬化。

可见，水化是水泥产生凝结硬化的前提，而凝结硬化则是水泥水化的必然结果。

（一）硅酸盐水泥的水化硅酸盐水泥与水拌合后，其熟料颗粒表面的四种矿物立即与水发生水化反应，生成水化产物。

各矿物的水化反应如下：2（3CaOSiO2）+6H2O=3CaO2SiO23H2O（水化硅酸钙凝胶）+3Ca（OH）2（氢氧化钙晶体）2（2CaOSiO2）+4H2O=3CaO2SiO23H2O+Ca（OH）23CaOAl2O3+6H2O=3CaOAl2O36H2O （水化铝酸钙晶体）4CaOAl2O3Fe2O3+7H2O=3CaOAl2O36H2O+CaOFe2O3H2O （水化铁酸钙凝胶）上述反应中，硅酸三钙的水化反应速度快，水化放热量大，生成的水化硅酸钙（简写成C-S-H）几乎不溶于水，而以胶体微粒析出，并逐渐凝聚成为凝胶。

硅酸盐材料有哪些
硅酸盐材料是一类非常重要的材料，广泛应用于建筑材料、陶瓷、玻璃、电子材料等领域。

硅酸盐材料是指以硅酸盐为主要成分的材料，主要包括硅酸盐陶瓷、硅酸盐水泥、硅酸盐玻璃等。

下面将分别介绍这些硅酸盐材料的特点和应用。

硅酸盐陶瓷是一种以硅酸盐为主要原料制成的陶瓷材料。

硅酸盐陶瓷具有优良的耐高温、耐腐蚀性能，广泛应用于化工、冶金、电子等领域。

硅酸盐陶瓷制品主要包括瓷砖、陶瓷器皿、陶瓷工艺品等，具有良好的装饰性和实用性。

硅酸盐水泥是一种以硅酸盐为主要原料制成的水泥材料。

硅酸盐水泥具有高强度、耐腐蚀、耐高温等优点，广泛应用于建筑领域。

硅酸盐水泥主要用于制作混凝土、砂浆、砌块等建筑材料，具有优良的耐久性和抗压性能。

硅酸盐玻璃是一种以硅酸盐为主要成分的玻璃材料。

硅酸盐玻璃具有优良的透明性、化学稳定性和机械强度，广泛应用于建筑、家具、电子等领域。

硅酸盐玻璃制品主要包括玻璃板、玻璃器皿、玻璃器皿等，具有良好的装饰性和实用性。

除了上述介绍的硅酸盐材料外，硅酸盐材料还包括硅酸盐纤维、硅酸盐复合材料等。

硅酸盐纤维具有优良的耐高温、耐腐蚀性能，广泛应用于隔热、隔音、防火等领域。

硅酸盐复合材料具有优良的机械性能和耐磨性能，广泛应用于航空航天、汽车制造、建筑等领域。

总的来说，硅酸盐材料具有优良的物理化学性能和广泛的应用前景，是一类非常重要的材料。

随着科技的不断发展，硅酸盐材料的种类和性能将会得到进一步提升，为人类社会的发展做出更大的贡献。

水泥品种分类（1）硅酸盐水泥：以硅酸钙为主要成分的硅酸盐水泥熟料，添加适量石膏磨细而成。

家庭装修常用的是硅酸盐水泥。

（2）普通硅酸盐水泥：由硅酸盐水泥熟料，添加适量石膏及混合材料磨细而成。

室外路面工程等。

（3）矿渣硅酸盐水泥：由硅酸盐水泥熟料，混入适量粒化高炉矿渣及石膏磨细而成。

使用范围：a.地下、水中和海水工程；b.高温受热工程和大体积混凝土工程；c.蒸汽养护工程及水泥构件的生产；（4）火山灰质硅酸盐水泥：由硅酸盐水泥熟料和火山灰质材料及石膏按比例混合磨细而成。

适用地下、水中及潮湿环境的混凝土工程。

（5）粉煤灰硅酸盐水泥：由硅酸盐水泥熟料和粉煤灰，加适量石膏混合后磨细而成。

粉煤灰水泥适用于地上、地下及水中混凝土及钢筋混凝土，大体积混凝土、蒸汽养护混凝土、抗硫酸盐的混凝土。

不适用于早强混凝土、高强混凝土、冬季施工混凝土、抗冻性的混凝土、耐磨混凝土、抗碳化混凝土等。

（6）白色硅酸盐水泥（装饰水泥）：以硅酸钙为主要成分，加少量铁质熟料及适量石膏磨细而成。

白水泥多为装饰性用，而且它的制造工艺比普通水泥要好很多。

主要用来沟白瓷片的缝隙，一般不用于墙面，原因就是强度不高。

白水泥在建材市场或装饰材料商店有售。

（7）彩色硅酸盐水泥（装饰水泥）：以白色硅酸盐水泥熟料和优质白色石膏，掺入颜料、外加剂共同磨细而成。

常用的彩色掺加颜料有氧化铁（红、黄、褐、黑），二氧化锰（褐、黑），氧化铬（绿），钴蓝（蓝），群青蓝（靛蓝），孔雀蓝（海蓝）、炭黑（黑）等。

(装饰水泥与硅酸盐水泥相似，施工及养护相同，但比较容易污染，器械工具必须干净。

)常用水泥标号225号、275号、325号、425号、525号、625号等多种，其抗拉强度因品种不同，标号不同，MPa值在2.8-4.5和3.4-8.0之间。

水泥的标号是水泥强度大小的标志，测定水泥标号的抗压强度，系指水泥砂浆硬结28d后的强度。

例如检测得到28d后的抗压强度为310 kg/cm2，则水泥的标号定为300号。

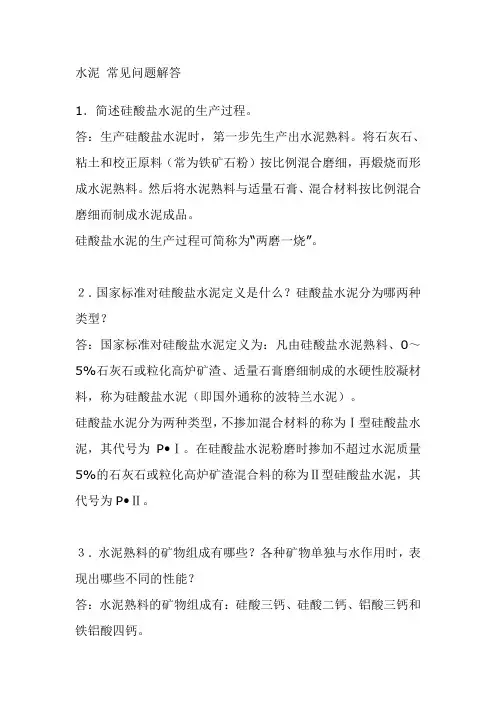

水泥常见问题解答1．简述硅酸盐水泥的生产过程。

答：生产硅酸盐水泥时，第一步先生产出水泥熟料。

将石灰石、粘土和校正原料（常为铁矿石粉）按比例混合磨细，再煅烧而形成水泥熟料。

然后将水泥熟料与适量石膏、混合材料按比例混合磨细而制成水泥成品。

硅酸盐水泥的生产过程可简称为“两磨一烧”。

２．国家标准对硅酸盐水泥定义是什么？硅酸盐水泥分为哪两种类型？答：国家标准对硅酸盐水泥定义为：凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。

硅酸盐水泥分为两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，其代号为P•Ⅰ。

在硅酸盐水泥粉磨时掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合料的称为Ⅱ型硅酸盐水泥，其代号为P•Ⅱ。

３．水泥熟料的矿物组成有哪些？各种矿物单独与水作用时，表现出哪些不同的性能？答：水泥熟料的矿物组成有：硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙。

各种矿物单独与水作用时，表现出不同的性能，见下才表。

水泥熟料矿物的组成、含量及特性能矿物名称硅酸三钙C3S 硅酸二钙C2S 铝酸三钙C3A 铁铝酸四钙C4AF矿物含量37%～60% 15%～37% 7%～15% 10%～18%矿物特性水化速度快慢最快快水化热大小最大中硬化速度早期强度后期强度抗干缩性耐腐蚀性快高高中差慢低高良好最快低低差最差快中低优中水泥中各熟料矿物的含量，决定着水泥某一方面的性能。

４．经水化反应后生成的主要水化产物有哪些？答：经水化反应后生成的主要水化产物有：水化硅酸钙和水化铁酸钙为凝胶体(它是水泥具有胶结性能的主要物质)，氢氧化钙、水化铝酸钙和水化硫铝酸钙为晶体。

在完全水化的水泥石中，凝胶体约为70%，氢氧化钙约占20% 。

5．影响硅酸盐系水泥凝结硬化的主要因素有哪些？答：影响硅酸盐系水泥凝结硬化的主要因素（1）水泥的熟料矿物组成及细度水泥熟料中各种矿物的凝结硬化特点是不同的，不同种类的硅酸盐水泥中各矿物的相对含量不同，上述两方面的原因决定了不同种类的硅酸盐水泥硬化特点差异很大。

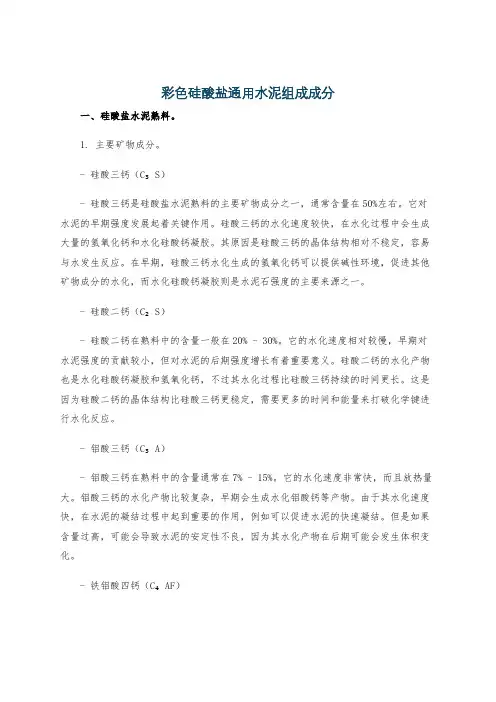

彩色硅酸盐通用水泥组成成分一、硅酸盐水泥熟料。

1. 主要矿物成分。

- 硅酸三钙（C₃S）- 硅酸三钙是硅酸盐水泥熟料的主要矿物成分之一，通常含量在50%左右。

它对水泥的早期强度发展起着关键作用。

硅酸三钙的水化速度较快，在水化过程中会生成大量的氢氧化钙和水化硅酸钙凝胶。

其原因是硅酸三钙的晶体结构相对不稳定，容易与水发生反应。

在早期，硅酸三钙水化生成的氢氧化钙可以提供碱性环境，促进其他矿物成分的水化，而水化硅酸钙凝胶则是水泥石强度的主要来源之一。

- 硅酸二钙（C₂S）- 硅酸二钙在熟料中的含量一般在20% - 30%。

它的水化速度相对较慢，早期对水泥强度的贡献较小，但对水泥的后期强度增长有着重要意义。

硅酸二钙的水化产物也是水化硅酸钙凝胶和氢氧化钙，不过其水化过程比硅酸三钙持续的时间更长。

这是因为硅酸二钙的晶体结构比硅酸三钙更稳定，需要更多的时间和能量来打破化学键进行水化反应。

- 铝酸三钙（C₃A）- 铝酸三钙在熟料中的含量通常在7% - 15%。

它的水化速度非常快，而且放热量大。

铝酸三钙的水化产物比较复杂，早期会生成水化铝酸钙等产物。

由于其水化速度快，在水泥的凝结过程中起到重要的作用，例如可以促进水泥的快速凝结。

但是如果含量过高，可能会导致水泥的安定性不良，因为其水化产物在后期可能会发生体积变化。

- 铁铝酸四钙（C₄AF）- 铁铝酸四钙在熟料中的含量约为10% - 18%。

它的水化速度也较快，水化热中等。

铁铝酸四钙的水化产物有助于填充水泥石的孔隙，提高水泥石的密实度。

其颜色较深，对彩色硅酸盐通用水泥的颜色也会有一定的影响。

2. 生产过程对熟料成分的影响。

- 在生产硅酸盐水泥熟料时，原料的配比、煅烧温度和时间等因素都会影响熟料中各矿物成分的含量和性质。

例如，提高煅烧温度可能会使硅酸三钙的含量增加，但如果温度过高，可能会导致液相量过多，影响熟料的质量。

原料中石灰石、黏土、铁矿石及煤等的配比不同，会使熟料中的钙、硅、铝、铁等元素的比例发生变化，从而改变各矿物成分的比例。

五种常用硅酸盐系水泥的成分、特性的适用范围一、硅酸盐水泥PI PII成分：1. 水泥熟料及少量石膏(Ⅰ型)2. 水泥熟料、5%以下混合材料、适量石膏(Ⅱ型)主要特征：1. 早期强度高2. 水化热高3. 耐冻性好4. 耐热性差5. 耐腐蚀性差6. 干缩较小适用范围：1. 制造地上地下及水中的混凝土、钢筋混凝土及预应力混凝土结构，包括受循环冻融的结构及早期强度要求较高的工程2. 配制建筑砂浆不适用处：1. 大体积混凝土工程2. 受化学及海水侵蚀的工程二、普通水泥(P.O)成分：在硅酸盐水泥中掺活性混合材料6%~15%或非活性混合材料10%以下主要特征：1. 早强2. 水化热较高3. 耐冻性较好4. 耐热性较差5. 耐腐蚀性较差6. 干缩较小适用范围：与硅酸盐水泥基本相同不适用处：同硅酸盐水泥三、矿渣水泥(P〃S)成分：在硅酸盐水泥中掺入20%~70%的粒化高炉矿渣主要特征：1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较好4. 对硫酸盐类侵蚀抗和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性差8. 抗碳化能力差抵适用范围：1. 大体积工程2. 高温车间和有耐热耐火要求的混凝土结构3. 蒸汽养护的构件4. 一般地上地下和水中的混凝土及钢筋混凝土结构5. 有抗硫酸盐侵蚀要求的工程6. 配建筑砂浆不适用处：1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程四、火山灰水泥(P〃P)成分：在硅酸盐水泥中掺入20%~50%火山灰质混合材料主要特征：1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀抵抗力和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性较好适用范围：1. 地下、水中大体积混凝土结构2. 有抗渗要求的工程3. 蒸汽养护的工程构件4. 有抗硫酸盐侵蚀要求的工程5. 一般混凝土及钢筋混凝土工程6. 配制建筑砂浆不适用范处：1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 干燥环境的混凝土工程4. 耐磨性要求的工程五、粉煤灰水泥(P〃F)成分：在硅酸盐水泥中掺入20%~40%粉煤灰主要特征：1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀和抗水性较好5. 抗冻性较差6. 干缩较小7. 抗碳化能力较差适用范围：1. 地上、地下、水中和大体积混凝土工程2. 蒸汽养护的构件3. 有抗裂性要求较高的构件4. 有抗硫酸盐侵蚀要求的工程5. 一般混凝土工程6. 配制建筑砂浆不适用处：1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 抗碳化要求的工程国标PO42.5水泥详细成分表目品种 PII52.5R PO52.5R PO42.5R PC32.5R 国标企标国标企标国标企标国标企标不溶物% ≤1.5 ≤1.3 / / / / / /氧化镁% ≤5.0 ≤3.0 ≤5.0 ≤3.0 ≤5.0 ≤3.0 ≤5.0 ≤3.0三氧化硫% ≤3.5 ≤3.0 ≤3.5 ≤3.0 ≤3.5 ≤3.0 ≤3.5 ≤3.0烧失量% ≤3.5 ≤3.0 ≤5.0 ≤4.5 ≤5.0 ≤4.5 / /比表面积 M2/kg ≥300 ≥300 / / / / / /碱含量% / ≤0.60 / ≤0.60 / ≤0.60 / ≤0.6080um筛余% / / ≤10.0 ≤5.0 ≤10.0 ≤5.0 ≤10.0 ≤5.0 安定性须合格须合格须合格须合格须合格须合格须合格须合格初凝Min ≥45 ≥45 ≥45 ≥45 ≥45 ≥45 ≥45 ≥45终凝Min ≤390 ≤270 ≤600 ≤300 ≤600 ≤300 ≤600 ≤330抗压度Mpa 3天≥27.0 ≥29.0 ≥26.0 ≥28.0 ≥21.0 ≥25.0 ≥16.0 ≥18.028天≥52.5 ≥56.0 ≥52.5 ≥56.0 ≥42.5 ≥46.0 ≥32.5 ≥36.0抗压强度Mpa 3天≥5.0 ≥5.5 ≥5.0 ≥5.0 ≥4.0 ≥5.0 ≥3.5 ≥4.028天≥7.0 ≥8.0 ≥7.0 ≥8.0 ≥6.5 ≥8.0 ≥5.5 ≥6.0复合硅酸盐水泥和普通硅酸盐水泥的区别复合硅酸盐水泥主要特征：早期强度低，耐热性好，抗酸性差。

水泥的规格型号
水泥的规格型号如下：
1、硅酸盐水泥：
比较常用的型号有三种，分别是PI42.5、52.5以及62.5。

此种型号的水泥通常被使用在水泥硬结强度条件比较高的工程当中。

2、普通硅酸盐水泥：
比较常用的型号有三种，分别是PO32.5、42.5以及52.5，此类型号的水泥通被广泛使用在普通干燥的环境中，并且还能够在比较寒冷的区域优先考虑使用。

当然，它在民用建筑工程中使用比较多。

3、矿渣硅酸盐水泥：
比较常用的型号有三种，分别是PS32.5、42.5以及52.5，此类型号的水泥一般在湿度较高的环境中被优先使用，并且还可以在水里使用，具备其它型号水泥无法替代的效果。

当然，它在民用建筑工程中使用居多。

4、火山灰质硅酸盐水泥：
比较常用的型号有三种，分别是PP32.5、42.5以及52.5，这种型号的水泥通常在普通的环境里使用。

此外，这型号的水泥禁止在干燥或寒冷的环境里使用。

5、粉煤灰硅酸盐水泥：
比较常用的型号有三种，分别是PF32.5、42.5以及52.5，这种型号的水泥跟前面一种水泥的使用条件几乎相似。

6、复合硅酸盐水泥：
比较常用的型号有三种，分别是PC32.5、42.5以及52.5，这种型号的水泥需要按照其混合材的占比选择使用。

名词解释硅酸盐水泥
硅酸盐水泥是一种常见的建筑材料，也被称为普通水泥、普通硅酸盐水泥或Portland水泥（Portland Cement）。

它是一种由主要成分硅酸盐矿物质和少量其他辅助成分混合煅烧而成的粉状物质。

硅酸盐水泥的主要成分包括以下几种：
硅酸盐矿物质：硅酸盐水泥的主要成分是硅酸盐矿物质，如石灰石（CaCO3）、黏土、硅石（SiO2）等。

这些矿物质经过煅烧后，在高温下发生反应，生成水泥熟料。

辅助成分：硅酸盐水泥中还可能包含少量的辅助成分，如铁矿石、煤灰、石膏等，用于调节水泥的性能和加工过程。

硅酸盐水泥广泛用于建筑工程中，用于粘结混凝土、砂浆、砌块、砖等材料。

它的特点包括：
良好的粘结性：硅酸盐水泥在与水反应后会发生水化反应，形成胶状物质，能够有效粘结各种建筑材料，使得结构更加牢固。

较高的强度：硅酸盐水泥水化反应会产生结晶产物，使得水泥凝固后具有较高的强度和耐久性。

广泛应用：硅酸盐水泥适用于各种建筑结构，从基础、柱、梁到墙体等各个部位，是建筑中最常见的水泥种类。

硅酸盐水泥在使用过程中也有一些局限性和特殊要求，比如需要保持湿润状态，以便充分发挥水泥的强度和粘结性。

同时，在一些特殊环境和工程要求下，可能需要使用其他类型的水泥，如高性能混凝土、耐硫酸盐水泥等。

一、组成部分1)硅酸盐水泥(又称波特兰水泥)由硅酸盐水泥熟料、0%-5%石灰石或粒化高炉炉渣、适量石膏磨细制成。

硅酸盐水泥熟料的主要成分为硅酸三钙3CaO·SiO2，硅酸二钙2CaO·SiO2，铝酸三钙3CaO·Al2O3和铁铝酸四钙4CaO·Al2O3·Fe2O3。

2)矿渣硅酸盐水泥（简称故渣水泥）由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成水泥中粒化高炉矿渣掺加量按重量计为20～70％；允许用不超过混合材料总掺量 1/3的火山灰质混合材料（包括粉煤灰）、石灰石、窑灰来代替部分粒化高炉矿渣,这些材料的代替数量分别不得超过15％、10％、8％；允许用火山灰质混合材料与石灰石，或与窑灰共同来代替矿渣，但代替的总量不得超过15％，其中石灰石不得超过10％、窑灰不得超过8％;替代后水泥中的粒化高炉矿渣不得少于20％。

3) 火山灰质硅酸盐水泥（简称火山灰水泥）由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成。

水泥中火山灰质混合材料掺加量按重量计为20～50％；允许掺加不超过混合材料总掺量1/3的粒化高炉矿渣,代替部分火山灰质混合材料，代替后水泥中的火山灰质混合材料不得少于20％。

4）粉煤灰硅酸盐水泥（简称粉煤灰水泥）由硅酸盐水泥熟料和粉煤灰、适量石膏磨细制成水泥中粉煤灰掺加量按重量计为20～40％；允许掺加不超过混合材料总掺量1/3的粒化高炉矿渣，此时混合材料总掺量可达50％，但粉煤灰掺量仍不得少于20％或大于40％。

5）复合硅酸盐水泥（简称复合水泥）由硅酸盐水泥熟料和粉煤灰混合材料、适量石膏磨细制成水泥中混合材料总掺加量按质量百分比应大于15％，不超过50％。

水泥中允许用不超过8％的窑灰代替部分混合材料；掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。

二、凝结时间硅酸盐水泥矿渣硅酸盐水泥火山灰质硅酸盐水泥粉煤灰硅酸盐水泥复合硅酸盐水泥凝结时间初凝＞45min终凝＜6h30min初凝＞45min终凝＜10h初凝＞45min终凝＜10h初凝＞45min终凝＜10h初凝＞45min终凝＜12h三、强度等级硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R、62.5、62.5R六个等级。
