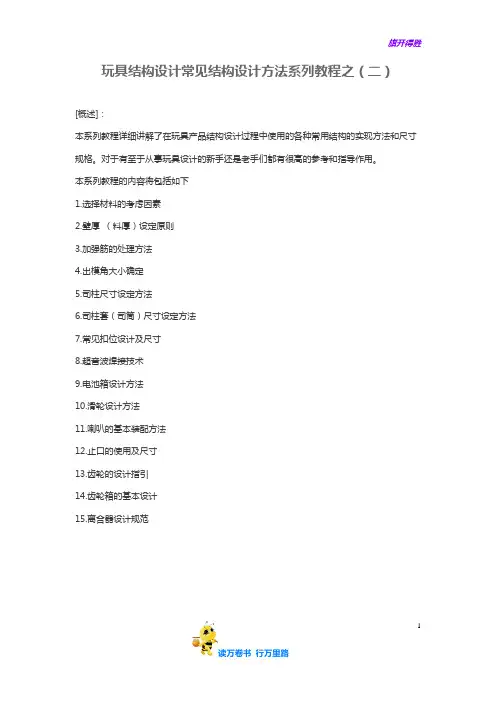

玩具结构设计常见结构设计方法系列教程之（二）[概述]：本系列教程详细讲解了在玩具产品结构设计过程中使用的各种常用结构的实现方法和尺寸规格。
对于有至于从事玩具设计的新手还是老手们都有很高的参考和指导作用。
本系列教程的内容将包括如下1.选择材料的考虑因素2.壁厚（料厚）设定原则3.加强筋的处理方法4.出模角大小确定5.司柱尺寸设定方法6.司柱套（司筒）尺寸设定方法7.常见扣位设计及尺寸8.超音波焊接技术9.电池箱设计方法10.滑轮设计方法11.喇叭的基本装配方法12.止口的使用及尺寸13.齿轮的设计指引14.齿轮箱的基本设计15.离合器设计规范16.0 支柱套(Boss holder)1. 如成品是以支柱收紧螺丝的时侯，在成品的上壳身必须要有支柱套来作定位之用。
2. 跟据一般的安全规格标准，螺丝头必须收藏于不能触摸的位置，所以高度必须有2.5mm或以上3. 以及，因为加上支柱套后会有Shape edge的关系，所以在每一个支柱套上壳收螺丝的地方，必须加上R1.0或以上的round fillet。
4. 为方便生产装配时的导入，所以在每一个支柱套的底部都可以不多不少的加上Chamfer作导入之用。
5. 而且因为定位的关系，在支柱套底部必须要有至少1mm的深度来收藏支柱。
7.0 扣位1. 扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其它如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可.22. 扣位的设计虽可有多种几何形状，但其操作原理大致相同: 当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止; 及后，借着塑料的弹性，勾形伸出部份实时复位，其后面的凹槽亦即被相接零件凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态。
3. 如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。
永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。
产品设计和开发控制程序（ISO9001：2015）1.目的:通过对产品开发过程进行控制，确保产品所有指标符合设计和客户要求，满足有关法律、法规的要求。
2.适用范围:适用于公司所有将要和正在研发的产品，已经完成但需要完善改进的产品。
3.职责:3.1 研发处经理负责研发工作的组织协调。
3.2 研发处经理负责产品硬件、软件、结构、包装等的整体研发设计规划和统筹。
3.3 项目经理负责跟踪相关产品的立项、策划、实施和跟踪。
3.4 软件、硬件、结构、平面等工程师负责具体产品分项任务的设计和实施。
3.5 工程部技术处负责样机的制作、测试、验证和外协加工的技术支持。
3.6 研发处助理/文员负责相关产品文档的整理和控制。
3.7 工程部技术处负责依据研发提供的资料，制作工程样机，跟踪小批量试产并反馈相关技术问题给研发部。
3.8 品质处协助研发进行相关阶段的检验和测量工作，并参与相关评审。
3.9 采购处负责配合研发处产品开发各阶段物料的配套采购。
4.产品研发过程：4.1新产品立项4.1.1市场调研:4.1.1.1项目来源a.每年年底或年初由营销中心收集公司内外反馈的信息、市场调查结果、合同评审的结果对下一年度产品进行规划，研究产品发展的总体策略、方向，形成“年度产品规划”。
b.特定的产品、项目和合同（这些特定的合同、产品或项目的特定要求与现有的产品不同）4.1.1.2对将要开发的产品项目由研发处经理指派项目经理同相关部门协调进行市场调研工作,主要同营销部进行沟通,作如下相关的具体调研工作:●产品研发的相关背景●产品发展现状及市场●研发方向及产品规划●产品SWOT分析（诉说我公司研发该产品的优势、劣势、机会和相关的竞争）依据上述调查结果,由研发处经理进行总结分析和组织相关的项目立项评审会,评审会充分讨论产品的立项可行性并给出相关的结论，结论以《项目评审报告》的形式通知相关部门。
4.1.2 产品立项:根据市场调研或销售部门提出的具体要求,相关的产品项目经理编制《产品立项报告》,产品立项主要有如下方面的具体工作:●产品研发目标●产品项目的方案选择●产品项目研发预算●项目任务实施计划及安排●研发周期规划●后续产品的研发整合规划●设计开发的输入、输出、验证、确认等各阶段的划分和主要工作内容；●各阶段人员的职责和权限、进度要求和配合单位；●资源配置要求，如人员、信息、设备保证等其他相关内容；4.2 产品研发各阶段定义:4.2.1 研发根据进度及相关结果分为如下几个阶段●初始阶段:根据审批后的《产品立项报告》，相关项目经理编制《产品策划书》，策划书具体内容讲述产品的相关配置、性能指标、产品具体的进度规划等。
产品结构设计及应用实例一、产品结构设计的意义和目标产品结构设计是指在产品开发过程中，根据产品的功能需求和市场要求，对产品进行结构化设计的过程。
它涉及到产品的整体布局、组成部件以及它们之间的关系等方面。
一个好的产品结构设计能够提高产品的性能、降低生产成本、提高生产效率，从而满足消费者的需求并赢得市场竞争力。
产品结构设计的目标主要有以下几点：1. 实现产品功能需求：产品结构设计要满足产品的功能需求，保证产品能够正常运行并完成预期的任务。
2. 降低生产成本：通过合理设计产品的结构，可以降低材料成本、加工成本和生产工时等，从而降低产品的生产成本。
3. 提高生产效率：产品结构设计要考虑到生产过程中的工艺流程和设备设施，以便提高生产效率和生产能力。
4. 提升产品质量：产品结构设计要考虑到产品的可靠性、稳定性和耐用性等方面，以提高产品的质量和可靠性。
5. 适应市场需求：产品结构设计要考虑到市场的需求和竞争情况，以确保产品具有竞争力和市场潜力。
二、产品结构设计的方法和步骤产品结构设计是一个复杂的过程，需要综合考虑多个因素。
下面是产品结构设计的一般方法和步骤：1. 产品需求分析：对产品的功能需求进行分析，确定产品所需的功能模块和关键部件。
2. 产品结构分解：将产品按照功能模块进行分解，确定产品的组成部件和它们之间的关系。
3. 产品结构设计：根据产品的功能需求和市场要求，设计产品的整体布局和结构，确定各个组成部件的形状、尺寸和材料等。
4. 产品结构优化：对产品的结构进行优化，提高产品的性能和质量，并降低生产成本。
5. 产品结构验证：通过实验、仿真等手段对产品的结构进行验证，确保产品能够满足设计要求和市场需求。
6. 产品结构调整：根据验证结果对产品的结构进行调整和改进，以达到最佳的设计效果。
7. 产品结构文档化：将产品的结构设计过程和结果进行文档化，以便于后续的生产和维护工作。
三、产品结构设计的应用实例1. 汽车结构设计：汽车是一个复杂的产品，它的结构设计涉及到车身、底盘、发动机、传动系统、悬挂系统等多个方面。
课题:课时: 课型: 授课对象 : 教材剖析 : 包装设计1课时单调课高中一年级本章节的授课，让学生对系列化包装设计有所认识和认识，明确系列化包装的设计目标和设计功能，经过实践掌握包装设计的整个过程。
包装的定义,中国包装设计发展历史 ,设计师的地位和作用 , 现代包装设计的特色和功能包装设计方法及设计流程 ,包装设计定位 .教课目的：经过理论教课使学生对包装设计有一个相对系统的观点。
1.知识和技术目标：让学生理解包装设计的涵义、功能及分类；让学生掌握包装设计的工艺流程及着手制作模型能力；提升学生对包装设计的设计思想，使学生所做设计作品拥有必定的内涵。
2.过程和方法目标 :经过解说和实地察看，让学生认识包装设计中常用资料和容器，并能够在包装设计中合理采用资料和容器以获取不同的成效。
3.感情态度和价值观目标：经过对包装设计得解说以及制作，进而提升学生的审美感知力，审美想象力，审美理解力和审美评论力。
教课要点 :要点在于学生对包装设计观点、三大基本功能：保护性功能、便利性功能、销售性功能的理解。
要修业生切记、掌握。
系列化包装设计特色；系列化包装设计原则：一般性包装资料的纸张的规格；种类；特色；成型工艺和一般容器的特色。
教课难点：学生对包装设计有一个直观的理解和正确的评判，以及对现代包装设计的作用和功能的理解和掌握。
系列化包装设计方法掌握各种包装资料及容器的造型特点及特征。
教课方法：1.教法：多媒体ppt 演示，小组议论及沟通评析，现场实物解说授课与作品图例赏析联合，讲堂解说一般资料及工艺图片展现、讲堂解说、学习议论。
2.学法：实验室 +资料样品库实习、着手领会不同和资料。
教具准备 :教课设计，多媒体课件画笔，有关包装彩色纸，剪刀，小刀，糨糊。
学具准备：画笔，有关包装彩色纸，剪刀，小刀，糨糊。
教课过程：一：组织教课：（2 分钟）平定讲堂次序，检查学生课前准备等状况。
二：引入新课：（3 分钟）出示图案范画数幅，如平时用品的包装图样等，简单从以下三方面下手：1、包装设计风格的定位及创意构想；2、包装设计模型造型的设计及与之有关包装资料的运用；3、包装设计的包装设计的功能。

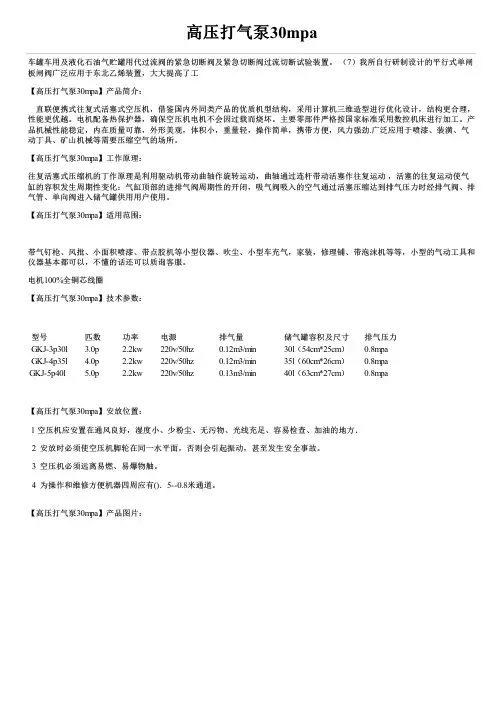

高压打气泵30mpa车罐车用及液化石油气贮罐用代过流阀的紧急切断阀及紧急切断阀过流切断试验装置。
（7）我所自行研制设计的平行式单闸板闸阀广泛应用于东北乙烯装置，大大提高了工【高压打气泵30mpa】产品简介：直联便携式往复式活塞式空压机，借鉴国内外同类产品的优质机型结构，采用计算机三维造型进行优化设计，结构更合理，性能更优越。
电机配备热保护器，确保空压机电机不会因过载而烧坏。
主要零部件严格按国家标准采用数控机床进行加工。
产品机械性能稳定，内在质量可靠，外形美观，体积小，重量轻，操作简单，携带方便，风力强劲.广泛应用于喷漆、装潢、气动丁具、矿山机械等需要压缩空气的场所。
【高压打气泵30mpa】工作原理：往复活塞式压缩机的丁作原理是利用驱动机带动曲轴作旋转运动，曲轴通过连杆带动活塞作往复运动，活塞的往复运动使气缸的容积发生周期性变化：气缸顶部的进排气阀周期性的开闭，吸气阀吸入的空气通过活塞压缩达到排气压力时经排气阀、排气管、单向阀进入储气罐供用用户使用。
【高压打气泵30mpa】适用范围：带气钉枪、风批、小面积喷漆、带点胶机等小型仪器、吹尘、小型车充气，家装，修理铺、带泡沫机等等，小型的气动工具和仪器基本都可以，不懂的话还可以质询客服。
电机100%全铜芯线圈【高压打气泵30mpa】技术参数：型号匹数功率电源排气量储气罐容积及尺寸排气压力GKJ-3p30l 3.0p 2.2kw 220v/50hz 0.12m3/min 30l（54cm*25cm） 0.8mpaGKJ-4p35l 4.0p 2.2kw 220v/50hz 0.12m3/min 35l（60cm*26cm） 0.8mpaGKJ-5p40l 5.0p 2.2kw 220v/50hz 0.13m3/min 40l（63cm*27cm） 0.8mpa【高压打气泵30mpa】安放位置：l 空压机应安置在通风良好，湿度小、少粉尘、无污物、光线充足、容易检查、加油的地方．2 安放时必须使空压机脚轮在同一水平面，否则会引起振动，甚至发生安全事故。
产品各部分结构工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!现代制造业发展迅速，产品结构工艺流程成为产品设计与生产中至关重要的一环。
简述产品设计制造的一般过程产品设计制造是一个较为复杂且多环节的过程，包括从产品概念的产生到最终产品的制造与交付。
下面将以标题“产品设计制造的一般过程”为线索，简要描述产品设计制造的一般过程。
一、需求分析和市场调研阶段在产品设计制造的起始阶段，首先需要进行需求分析和市场调研。
通过调研市场，了解消费者需求和竞争对手情况，收集相关数据和信息，为后续的产品设计提供依据。
二、概念设计阶段在概念设计阶段，产品设计师根据市场需求和用户反馈，提出多种可能的产品概念，并进行评估和筛选。
这一阶段通常包括头脑风暴、草图绘制、模型制作等活动，旨在形成初步的产品概念和设计方案。
三、详细设计阶段在详细设计阶段，产品设计师将初步概念转化为具体的设计方案。
这一阶段包括设计思路的完善、结构设计、材料选择、工艺设计等活动，以确保设计方案的可行性和可制造性。
四、工程开发和制造准备阶段在工程开发和制造准备阶段，设计方案将进一步转化为产品工程图纸和制造工艺流程。
这一阶段通常包括工程开发、制造工艺规划、零部件采购等活动，为产品制造做好准备。
五、样品制造和测试阶段在样品制造和测试阶段，根据设计方案制造出产品样品，并进行各项测试和验证。
这一阶段旨在发现并解决设计和制造上的问题，确保产品的功能和性能符合设计要求。
六、批量生产和质量控制阶段在批量生产和质量控制阶段，根据样品测试的结果进行必要的修改和调整，并进行产品的大规模生产。
在生产过程中，需要进行严格的质量控制，确保产品质量的稳定和可靠。
七、包装和出货阶段在产品制造完成后，需要进行产品包装和出货。
包装设计既要满足产品保护的需求，又要考虑到运输和展示的便利性。
然后将产品出货到销售渠道，以满足市场需求。
八、售后服务阶段产品设计制造的过程并不仅止于产品制造和交付，还需要提供良好的售后服务。
售后服务包括产品的安装、维修、保养等，以确保产品在使用过程中的正常运行和用户满意度。
产品设计制造的一般过程包括需求分析和市场调研、概念设计、详细设计、工程开发和制造准备、样品制造和测试、批量生产和质量控制、包装和出货、售后服务等多个环节。
一款手机的完整结构设计过程前言2005年9月我曾写过一篇《一个完整产品的结构设计过程》，发表在开思网，链接是/thread-210891-1-10.html。
这一篇《一款手机的完整结构设计过程》写于2008年12月份，那时候我刚从朋友的设计公司出来，想想今后不做设计了，这些年的经验别荒废了，自己作个总结吧。
现在看来，当初的想法是对的，只是手机功能不断提升，制造工艺不断改进，有些设计间隙和设计参数到现在已经不太合适了，就算是给初学者提供一个参考吧，大家可以多关注设计的思路，先做什么，后做什么。
至于参数，可以照用，但不必太过固执，多听听有经验的同事的建议，自己及时做出调整和总结。
我现在任职于金立结构部，目睹了金立在智能机领域从无到有，从底端到高端不断发展的过程。
很想抽时间再做一份《一款智能手机的完整结构设计过程》，因为从2011开始，智能手机在市场上的份额迅速扩大，而智能手机在结构设计上又有许多和功能手机不一样的地方，确实有必要总结一下了。
好了，废话不多说，以下是2008年的《一款手机的完整结构设计过程》的完整版，附带全部原图，谢谢各位读者！目录一，主板方案的确定二，设计指引的制作三，手机外形的确定四，结构建模1.资料的收集2.构思拆件3.外观面的绘制4.初步拆件5.建模资料的输出五，外观手板的制作和外观调整六，结构设计1.止口线的制作2.螺丝柱的结构3.主扣的布局4.上壳装饰五金片的固定结构5.屏的固定结构6.听筒的固定结构7.前摄像头的固定结构8.省电模式镜片的固定结构9.MIC的固定结构10.主按键的结构设计11.侧按键的结构设计B胶塞的结构设计13.螺丝孔胶塞的结构设计14.喇叭的固定结构15.下壳摄像头的固定结构16.下壳装饰件的结构设计17.电池箱的结构设计18.马达的结构设计19.手写笔的结构设计20.电池盖的结构设计21.穿绳孔的结构设计七.报价图的资料整理八,结构设计优化九,结构评审十,结构手板的验证十一,模具检讨十二,投模期间的项目跟进十三,试模及改模十四,试产一，主板方案的确定在手机设计公司，通常分为市场部（以下简称MKT），外形设计部（以下简称ID），结构设计部（以下简称MD）。
玩具结构设计常见结构设计方法[概述]：本系列教程详细讲解了在玩具产品结构设计过程中使用的各种常用结构的实现方法和尺寸规格。
对于有至于从事玩具设计的新手还是老手们都有很高的参考和指导作用。
本系列教程的内容将包括如下1.选择材料的考虑因素2.壁厚 （料厚）设定原则3.加强筋的处理方法4.出模角大小确定5.司柱尺寸设定方法6.司柱套（司筒）尺寸设定方法7.常见扣位设计及尺寸8.超音波焊接技术9.电池箱设计方法10.滑轮设计方法11.喇叭的基本装配方法12.止口的使用及尺寸13.齿轮的设计指引14.齿轮箱的基本设计15.离合器设计规范1.0 选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。
除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
1.1 不同材料的特性A。
ABS用途: 玩具、机壳、日常用品特性: 坚硬、不易碎、可涂胶水，但损坏时可能有利边出现。
(Fig. 1.1.2) 设计上的应用: 多数应用于玩具外壳或不用受力的零件。
B.PP用途: 玩具、日常用品、包装胶袋、瓶子特性: 有弹性、韧度强、延伸性大、但不可涂胶水。
设计上的应用: 多数应用于一些因要接受跌落试验而拆件的地方。
c.PVC用途: 软喉管、硬喉管、软板、硬板、电线、玩具Fig. 1.1.4(PVC) 特性: 柔软、坚韧而有弹性。
设计上的应用: 多数用于玩具卡通公仔，或一些需要避震或吸震的地方D.POM （赛钢）用途: 机械零件、齿轮、家电外壳特性: 耐磨、坚硬但脆弱，损坏时容易有利边出现(Fig. 1.1.6)。
设计上的应用: 多数用于胶齿轮、滑轮、一些需要传动，承受大扭力或应力的地方E.Nylon (尼龙）用途: 齿轮、滑轮特性: 坚韧、吸水、但当水份完全挥发后会变得脆弱。
⼗种常见的⼯业结晶器结构原理⼯业结晶的⽅法溶液结晶是指晶体从溶液中析出的过程。
对于⼯业结晶按照结晶过程中过饱和度形成的⽅式，可将溶液结晶分为两⼤类：移除部分溶剂的结晶和不移除溶剂的结晶。
⼀、不移除溶剂的结晶法不移除溶剂的结晶称冷却结晶法，它基本上不去除溶剂，溶液的过饱和度是借助冷却获得，故适⽤于溶解度随温度降低⽽显著下降的物系。
⼆、移除部分溶剂的结晶法按照具体操作的情况，此法⼜可分为蒸发结晶法和真空冷却结晶法。
蒸发结晶是使溶液在常压(沸点温度下)或减压(低于正常沸点)下蒸发，部分溶剂汽化，从⽽获得过饱和溶液。
此法适⽤于溶解度随温度变化不⼤的物系，例如NaCl及⽆⽔硫酸钠等。
真空冷却结晶是使溶液在较⾼真空度下绝热闪蒸的⽅法。
在这种⽅法中，溶液经历的是绝热等焓过程，在部分溶剂被蒸发的同时，溶液亦被冷却。
因此，此法实质上兼有蒸发结晶和冷却结晶共有的特点，适⽤于具有中等溶解度物系的结晶。
此外，也可按照操作连续与否，将结晶操作分为间歇式和连续式，或按有⽆搅拌分为搅拌式和⽆搅拌式等。
常见的⼯业结晶器⼀、冷却结晶器间接换热釜式冷却结晶器是⽬前应⽤最⼴泛的⼀类冷却结晶器。
冷却结晶器根据其冷却形式⼜分为内循环冷却式和外循环冷却式结晶器。
空⽓冷却式结晶器是⼀种最简单的敞开型结晶器，靠顶部较⼤的敞开液⾯以及器壁与空⽓间的换热，以降低⾃⾝温度从⽽达到冷却析出结晶的⽬的，并不加晶种，也不搅拌，不⽤任何⽅法控制冷却速率及晶核的形成和晶体的⽣长。
冷却结晶过程所需冷量由夹套或外部换热器提供。
①内循环冷却式结晶器内循环式冷却结晶器其冷却剂与溶剂通过结晶器的夹套进⾏热交换。
这种设备由于换热器的换热⾯积受结晶器的限制，其换热器量不⼤。
②外循环冷却式结晶器外循环式冷却结晶器，其冷却剂与溶液通过结晶器外部的冷却器进⾏热交换。
这种设备的换热⾯积不受结晶器的限制，传热系数较⼤，易实现连续操作。
⼆、蒸发结晶器蒸发结晶器与⽤于溶液浓缩的普通蒸发器在设备结构及操作上完全相同。
产品（结构）设计指导规范1.产品结构设计准则--支柱(Boss)2.产品结构设计准则--洞孔(Hole)3.产品结构设计准则--扣位(Snap Joints)4.产品结构设计准则--公差(Tolerance)5.产品结构设计准则--壁厚篇6.产品结构设计准则--出模角篇7.产品结构设计准则--加强筋篇8.产品结构设计资料--金属材料9.产品结构设计资料--塑料材质10.产品结构设计资料--禁用之塑料材质1.产品结构设计准则--支柱(Boss)基本设计守则支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。
空心的支柱可以用来嵌入件、收紧螺丝等。
这些应用均要有足够强度支持压力而不致於破裂。
支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。
此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。
加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。
一个品质好的螺丝/支柱设计组合是取决於螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。
固此，从装配的考虑来看，局部增加胶料厚度是有需要的。
但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。
因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。
支柱可远离外壁独立而处或使用加强筋连接外壁，後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。
同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。
收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。
使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。
产品结构设计工艺产品结构设计工艺是指在产品研发过程中，对产品结构进行设计和工艺流程的规划，以确保产品具有良好的结构性能、工艺可行性和生产效率。
良好的产品结构设计工艺将对产品的质量、成本和交付周期产生重要的影响，因此在产品研发过程中必不可少。
产品结构设计工艺的基本原则是结构合理、工艺可行、成本优化和生产效率高。
具体而言，产品结构设计工艺需要考虑以下几个方面：一、结构设计良好的产品结构设计是产品质量和性能的基础。
结构设计需要考虑产品的功能需求、工艺可行性、装配性能等因素。
合理的结构设计能够提高产品的使用寿命、稳定性和安全性，同时有利于生产过程的流畅进行。
对于复杂产品结构，通常需要进行有限元分析、模拟计算等工作，以保证结构的稳定性和安全性。
二、工艺流程规划产品的工艺流程规划是产品研发过程中的重要环节。
合理的工艺流程能够降低生产成本、提高生产效率，同时也能确保产品的质量和一致性。
工艺流程规划需要考虑材料选择、加工工艺、装配流程等，综合考虑产品的设计要求、市场需求和生产条件，制定出最优化的工艺流程方案。
三、材料选用材料的选用对产品的结构性能和工艺性能起着至关重要的作用。
合理选择材料可以提高产品的强度、硬度、耐磨性等性能，同时也能简化工艺流程、降低生产成本。
在材料选用过程中需要考虑原材料的可获得性、成本、环保性、可加工性等因素，选择出能够满足产品要求的最佳材料。
四、工艺装备选择工艺装备的选择直接关系到产品的生产能力和质量稳定性。
在产品结构设计工艺中，需要根据产品的生产规模、工艺要求等因素，选择合适的生产设备和加工工具。
合理的装备选择能够提高生产效率、降低产品成本，同时也能保证产品的质量和一致性。
五、质量保证产品结构设计工艺中需要建立完善的质量保证体系，从产品设计、原材料采购、生产过程控制到产品出厂检验等环节都需要严格监控和管理。
结合现代信息技术手段，如MES系统、质量管理软件等，实现全程质量跟踪和监控，最大限度地降低产品质量风险。
【IoT】产品设计：结构设计之什么是堆叠设计（一）
1、什么是堆叠设计
也称作系统设计，根据产品规划，产品定义的要求，为实现一定的功能，设计出合理可靠的具备可量产性的PCB及其周边元器件摆放的一种方案。
2、堆叠工程师
一般由结构工程师进行堆叠，有些公司也有专职从事堆叠的堆叠工程师，与ID设计师、硬件设计师、产品经理以及供应商等不断沟通设计。
3、堆叠设计主要内容
1）满足产品规划、产品定义、适合做ID造型
2）充分考虑堆叠尺寸及厚度，消费类电子产品发展趋势为轻、清、薄
3）充分考虑射频天线空间，包含蓝牙、WIFI、3G、4G、GPS等
4）充分考虑ESD/EMI
5）充分考虑电源供电合理
6）充分考虑屏蔽罩简单
7）充分考虑各个连接简单可靠
8）充分考虑各个定位孔、测试孔、螺丝孔、扣位避让、邮票孔等9）充分考虑音腔、音效(声音大小、高低音效果等)
10）充分考虑结构设计可行性，有足够空间做连接、限位、固定
4、示例
手机堆叠图：
平板电脑堆叠图：。
首先更大家介绍一个很少的产品设计论坛 《辅助论坛》 其内容远超开思网。大家可以进网站下载自已需要的资料，提高自已的技术水平，网址是 辅助论坛 ｈｔｔｐ：／／ｂｂｓ．ｃａｘｓｓ．ｃｏｍ／
一个完整产品的设计过程, 是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计； ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；
也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；
外形图的类型，可以是2D的工程图，含必要的投影视图,也可以是JPG彩图； 不管是哪一种，一般需注明整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；（附图为转帖
外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了；顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；（附图为MD做的外形图）
MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线； ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法
精度较高； 此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物；（附图为将IGES线画图导入PROE） 2。建摸阶段，以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）； BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据；
所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面；
局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，我觉得这一步不要省略；（附图是一个完成的BASE）
建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； （附图为简单拆画的零部件） 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心重合的对齐方式； 放入电子方案，如LCD，LED，BATTERY，COB。。。 有经验的朋友在将各个零部件引入装配图时，会根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。
例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组件。上盖组件里面又分为A壳组件，B壳组件和LCD组件。下盖组件里面又分为C壳组件，D壳组件，主板组件和电池组件等。还可以再往下分。。。（附图为翻盖手机的零件树） 建摸阶段第四步，位置检查，一般元件的摆放是有位置要求的。 例如：LCD的位置可以这样思考，镜片厚度1.50mm,双面帖厚度0.20mm，面壳局部掏薄厚度0.60mm，则LCD到最外面的距离就是2.30mm； 元件之间不能干涉，且有距离要求。如电波钟设计时,为保障接收效果，接收天线到电池之间的距离要求大于20mm; 为了设计方便，装配图内的元件最好设置为不同颜色，以便区分； 所有大元件摆放妥当之后，我还是建议，为保险起见，请ID再确认一次外形效果；（附图为简易的装配图）
建模完成，就象大楼的框架已经构建好了，现在可以依托框架由下而上，完善每一个楼层了； 我就以一款电子产品为例，介绍一下一个完整产品的结构设计过程； 这款电子产品的设计，我的做法是从LENS结构（第27楼）开始的 接下来依次是LCD结构（第28楼）; 夜光结构（第29楼）; 通关柱结构（第30楼）; 防水结构（第31楼）; 按键结构（第32楼）; PCB结构（第33楼）;
电池结构（第34楼）; 辅助结构（第35楼）;
尺寸检查（第36楼）; 手板跟进（第37楼）; 最后是模具跟进（第38楼）; 先说LENS结构，一般镜片要求1.5mm，条件不足也可以是1.0mm，手机镜片还可以再薄点； 注意：如果要丝印尽量把丝印面做成平面； 手机镜片受外形影响，两侧都是曲面的，可以用模内转印； 镜片要固定，通常用双面胶，双面胶需预留0.15-0.20mm的空间，也有镜片做扣固定的；
如果有防水要求，镜片还可以用超声波焊接，不过结构上要预留超声波线；
对电子产品来说，LCD（液晶显示屏）就象她的眼睛，结构的好坏直接影响到显示的效果； LCD通常做成方形，必要时可以切角，做成多边形； LCD厚度通常是2.70mm，超薄的也有1.70mm； 单块的LCD需和主板（以下称COB）相连才能显示，常用连接方式有导电胶条和热压斑马纸； 其中导电胶条要有预压量，通常预压量为10%-15%，预压量太少LCD容易缺画，预压量太多LCD容易被顶绿； 热压斑马纸不需预压，但成本较高，连接时要用到热压啤机，PITCH脚位密的还要用到精密热压啤机； LCD与LENS不能直接贴合，贴合容易产生水纹.也有LCD直接固定在LENS上的情况,我在LENS的VA显示区开了一个方形凹槽,间隙留足0.30mm； 通常LENS外装，LCD内装，中间用面壳隔开，面壳局部掏胶至少0.50mm； 谁的眼里也容不下半粒沙子,LENS到LCD之间也要保持洁净,通常做成封闭结构,如果小强都可以跑进去安家,那可就是结构设计师的天大笑话了! 数码产品中LCD常做成组件，用铁框或塑料框包成一个整体，内有PCB，IC，信号由一片软性PCB输出，末端有插头，装拆方便.数码产品中LCD组件与面壳之间留0.30mm的间隙,用0.50mm的海绵隔开,也可以防尘； 昨天说了，对电子产品来说，LCD就象她的眼睛，但眼睛亮不亮就要看LCD后面的夜光结构了； 常用的夜光光源有LAMP（灯），LED（发光二极管），EL片，常用的夜光结构有反光罩，反光片，EL支架等； LAMP光较散，通常配合反光罩使用，反光罩成锅状，内喷白油，LAMP套上不同颜色的灯
套，可得到红绿蓝等彩色效果．LAMP也可配合反光片使用； LED光路较为集中，通常配合反光片使用，为有效提高亮度,反光片厚度最好大于2.0.反光
片可做成楔型(横截面),背面喷白油,光线从侧面进入,可均匀反射到前面,如果想提高亮度,可在侧面也喷上白油(入光口除外),以减少光线流失.LED本身有红,橙,绿,蓝,紫等彩色供选择; EL片的发光效果比较均匀,配合EL支架和EL导电胶条使用,有绿色,蓝色可供选择,通常做成
与LCD显示区域一样形状,一样大小,EL片使用时,需用火牛升压供电,故成本较高; 笔记本电脑的反光结构较特殊,我见过一款笔记本的反光结构,是用圆形的LED射入一根长的玻璃棒,玻璃棒均匀发亮再从反光片侧边均匀进入,得到相当不错的背光效果.反光片的背面还有一些圆形结构的小凸点,光线在小凸点位置发生漫射,就象一个小光源一样亮,在靠近玻璃棒位置小凸点比较疏,而远离玻璃棒位置小凸点比较密,这样整个反光片的亮度都比较均匀了. 手机和MP3的夜光结构直接做到OLED组件里面了,设计时省事不少; 另外,投影钟把时间直接投影到墙上,其结构是用高亮的红色LED圆灯,照射反白的LCD,得到时间的显示,然后通过两个凸透镜放大射到墙上,至于清晰度则是调节两个凸透镜间的距离实现的;
最后提一点,要用到夜光结构的LCD通常是半透明的或超透明的,如果谁用不透明的LCD做夜光结构,那今天晚上橘子我可就白说了. 通关柱是连接面壳和底壳的螺丝柱，其结构直接影响到整机的装配效果和可靠性； 通关柱可以在结构设计的最后再做，但规划应该在建模的时候就考虑清楚，我要举例的这款产品因为接下来要做防水结构，防水圈是围绕通关柱设置的，所以先把通关柱位置定下来；
