石膏空心条板隔墙施工工艺流程图

10 板材隔墙工程施工工艺标准10.1 总则10.1.1 为加强建筑工程施工过程管理，确保板材隔墙工程施工质量符合国家施工质量验收规范的要求，制定本标准。

10.1.2 本标准适用于复合轻质墙板、石膏空心板、预制或现制的钢丝网水泥板等板材隔墙工程的施工。

10.1.3 板材隔墙工程施工必须采用工艺标准进行过程控制。

10.1.4 本标准是施工操作和过程控制的依据。

采用本标准进行施工控制时，应在施工方案中明确。

10.2 术语10.2.1 基层直接承受装饰装修施工的面层。

10.2.2 基体建筑物的主体结构或围护结构。

10.2.3 人造木板以植物纤维为原料，经机械加工分离成各种形状的单元材料，再以组合加入胶粘剂压制而成的板材，包括胶合板、纤维板、刨花板等。

10.2.4 游离甲醛含量在穿孔法的测试条件下，材料单位质量中含有游离甲醛的量。

10.3 基本规定10.3.1 承担建筑装饰装修工程施工的单位应具备相应的资质。

施工现场质量管理应有相应的施工技术标准，健全的质量、安全管103理体系、施工质量检验制度。

10.3.2 所有材料进场时应对品种、规格、外观和尺寸进行验收。

材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告；进口产品应按规定进行商品检验。

10.3.3 板材隔墙工程施工时应具备施工图、设计说明以及其他设计文件。

10.3.4 板材隔墙与顶棚和其他墙体的交接处应采取防开裂措施。

10.3.5 民用建筑轻质隔墙工程的隔声性能应符合现行国家标准《民用建筑隔声设计规范》（GBJ118）的规定。

10.3.6 板材隔墙工程应对下列隐蔽工程项目进行验收：1．预埋件或拉结筋。

2 ．填充材料的设置。

10.3.7 板材隔墙工程施工前应有主要材料的样板或做样板间（件），并应经有关各方确认。

10.3.8 板材隔墙工程应在基体或基层的质量验收合格后施工。

对既有建筑进行装饰装修前，应对基层进行处理并达到《建筑装饰装修工程质量验收规范》（GB50210)的要求。

序言背景墙以炳漆画旳形式展现出一、石膏板隔断墙施工1、施工工艺：弹线→安装沿顶龙骨、沿地龙骨→安装竖龙骨→竖龙骨开口面安装支撑卡→安装横撑龙骨→安装洞口边附加龙骨→水电施工→龙骨调整→隐蔽验收→立一面隔墙板→线管穿线→立另一面隔墙板→检查2、石膏板龙骨为轻钢龙骨，龙骨有沿顶龙骨、沿地龙骨、竖龙骨、横撑龙骨、龙骨支撑卡。

竖向龙骨间距按设计规定。

隔墙最大高度大开间为5000，小开间8000，高度超过规定高度时，合适减小竖龙骨间距。

板材可横铺或纵铺，但板材周围必须落在龙骨上且墙体两面板缝规定错缝处理，以增强其隔声、防火性能。

板材间留5mm接缝，采用暗缝连接。

3、隔墙骨架与四面主体构造固定形式为膨胀螺栓，沿顶、沿地龙骨固定点旳水平间距≤800mm，靠墙竖龙骨固定点旳垂直间距≤1000mm。

竖向龙骨开口面支撑卡间距为400-600mm。

4、当龙骨框架安装完毕后，进行隐蔽验收，检查龙骨框架旳尺寸和垂直度以及构造旳有关设施，合格后再安装面板。

5、面板用自攻螺钉固定于龙骨上，固定次序为：由每件板旳中部开始向长边及短边固定，螺钉距板边15mm，螺钉中距为200-300mm，螺钉就位后，螺钉尾应沉入板面深度不超过1mm，并规定钉头长度以穿透板面和轻钢龙骨框架厚度8mm以上，并保证板材与龙骨结合牢固。

6、板材与龙骨每个螺钉固定位置须先做预钻孔，孔径要比螺钉直径小1mm。

板面钉头需做防锈和抹灰处理。

7、有防水规定期，隔墙龙骨安装前，下部需做与踢脚同高旳砼导墙，砼标号为C20，并在板旳两面及周围涂刷防水涂料。

墙上开洞口时，要在洞口四边增长加强龙骨。

二、装饰板墙面施工1、材料规定：（1）装饰面板旳品种、规格、材质等级，应符合设计图纸规定旳规定。

（2）龙骨料一般用红松烘干料，含水率不不小于12％，材质不得有腐朽、节疤、劈裂、扭曲等缺陷，并预先经防腐处理。

（3）衬板选用木工板。

（4）装饰面板。

（5）辅料：粘贴剂、防腐剂、乳胶、氟化钠、钉子；小电动台锯、小电动台刨、手电钻、木刨子、大中小槽刨、木锯、细齿刀锯、斧子、锤子、平铲、冲子、螺丝刀、方尺、割角尺、小钢尺、靠尺板、线坠、墨斗等。

轻钢龙骨石膏板隔墙施工方案1、施工工艺流程2、施工材料准备 序号材料名称图例用途1 U 型龙骨天地龙骨安装2 C 型龙骨竖向分档龙骨安装3 通贯龙骨加强隔墙整体性材料管理材料准备进场复试工艺流程 验收标准定位放线 安装沿边沿顶龙骨 安装竖龙骨地垄墙施工验收安装横撑龙骨 安装贯通龙骨固定各种洞口及门 龙骨检查校正补强 安装另一侧罩面板填充隔声阻燃材料安装一侧罩面板4 C型龙骨支撑卡防止竖龙骨挤压变形5 膨胀螺栓固定天地龙骨6 拉铆钉竖龙骨与天地龙骨链接7 纸面石膏板隔墙罩面板8 自攻螺丝固定石膏板3、进场复试（1）轻钢龙骨复试项目：抗冲击、静载、双面镀锌量:2000m长为一验收批，每一验收批，取一组试样（3根）用于外观质量，形状尺寸的检测，经外观检测的3根试件上切取900mm2的样品用于镀锌量的测量。

（2）纸面石膏板复试项目：必试:断裂荷载、吸水率、护面纸与石青芯粘结性能，2500张为一批。

4、定位放线根据设计图纸确定的隔断墙位置，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。

在楼地面弹线，并将线引至顶棚和侧墙。

5、地垄墙施工地垄墙宽度应充分考虑踢脚线完成面与墙面的装饰关系，无防水要求的房间地垄墙高度不小于100mm，有防水要求房间地垄墙高度不小于 200mm，并按设计要求植入等距的钢筋，间距 800mm 为宜。

施工时，应先清理楼地面基层，并刷一遍素水泥浆后，开始浇筑细石混凝土；地垄墙上表面应平整，两侧面应垂直。

6、安装沿地、沿顶龙骨：使用膨胀螺栓固定沿地、沿顶龙骨，固定点间距小于 600mm，端头不大于 50mm。

混凝土基层也可以使用射钉固定龙骨；砖基层严禁使用射钉固定龙骨。

7、安装竖龙骨（1）按设计确定的间距定位竖向龙骨，或根据罩面板的宽度尺寸模数确定。

（2）罩面板材较宽者，应在其中间加设一根竖龙骨，竖向龙骨中心间距不应大于 600mm。

（3）隔断墙的饰面层重量较大时（如贴瓷砖）的竖向龙骨中心间距不应大于 400mm。

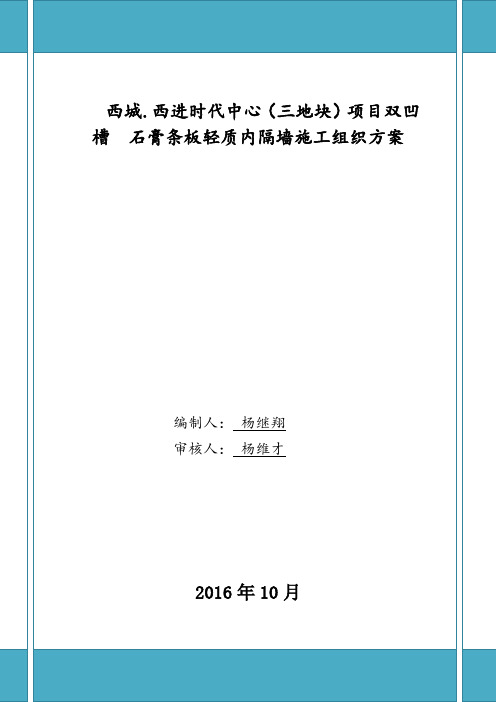

目录一、工程概况﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1二、编制原则﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1三、编制依据﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2四、施工部署﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2五、施工方案﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2六、质量评定标准及检测方法﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍11七、质量保证措施﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12八、实现质量目标的措施﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13九、质量通病防治措施﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14十、成品保护及注意事项﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14 十一、安全文明施工注意事项﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍15 十二、现场组织管理机构及工序配合﹍﹍﹍﹍﹍﹍﹍﹍﹍151、工程名称: 西城西进时代中心（三地块）项目2、建设地点：西城西进时代中心项目位于济南市槐荫区西客栈片区，属高铁沿线板块，北至烟台路，南至经十西路，西临高铁沿线，东至齐鲁大道，总建筑面积约万平方米，B、D座两座板楼，框剪结构，板楼13层。

二、编制原则1遵循设计图纸、施工规范、技术规程、验收标准的原则编写主要工序，施工方法，严格按设计图纸要求，执行现行施工规范、规程及验收标准，以确保工程质量。

2坚持实事求是的原则在制定本项目具体的实施方案过程中，充分研究分析工程的特点、难点，坚持“科学组织、合理安排、均衡生产、确保优质”的原则，实事求是，高效地完成本分项工程的施工任务。

3坚持专业化作业与综合管理相结合的原则在组织施工方面，以专业队伍为组成形式，充分发挥专业人员和先进优良设备的优势，同时采取先进科学的综合管理手段，以达到整体优化目的。

4坚持严格贯彻执行质量管理体系标准的原则质量控制严格贯彻执行ISO9001—2000国际质量管理体系标准要求，项目施工过程控制以及过程的监视和测量，确保工程质量、工期、安全文明等各项指标达到规定目标要求。

(1) 双方签订的施工合同(2)《双凹槽石膏空心条板内隔墙技术导则》JD四、施工部署1、施工准备、工程进度安排：详见轻质隔墙施工进度网络图、劳力配备:五、施工方案施工准备条板内隔墙应有在现场进行预排板，保证板面接长、接高满足规范要求。

条板隔墙施工工艺一、前期准备1.1 材料准备- 钢架材料：规格为50*50*2.5mm的方钢或40*60*2.5mm的矩形钢；- 板材材料：一般采用厚度为12mm的石膏板或硅酸钙板；- 隔墙五金件：包括螺丝、角码、连接件等；- 隔墙隔音棉或保温棉；- 其他工具和辅助材料：如电钻、手锯、尺子、铅笔、水平仪等。

1.2 测量定位在施工前，需要根据设计图纸进行测量定位，确定隔墙位置和大小，并在地面上标出隔墙轮廓线。

二、钢架安装2.1 钢架切割根据测量好的尺寸，使用手锯或电锯将钢架切割成相应长度。

2.2 钢架组装按照设计图纸要求，将切好的钢架进行组装。

一般来说，先将立柱固定在地面上，然后再将横梁和竖向龙骨与立柱连接起来。

连接时要注意每个接口处都要使用角码固定，确保钢架牢固。

2.3 钢架调整安装完钢架后，使用水平仪调整钢架的水平度和垂直度，确保隔墙安装后不会出现倾斜或歪曲的情况。

三、板材安装3.1 板材切割根据隔墙尺寸，使用手锯或电锯将板材切割成相应大小。

3.2 板材固定将板材放在钢架上，用螺丝将其固定。

一般来说，每个板材需要用螺丝至少固定在两个方向上的钢架上。

同时，在每个接口处也要使用角码进行加固。

四、隔音棉或保温棉填充4.1 填充位置在板材内侧填充隔音棉或保温棉。

填充位置一般是在竖向龙骨之间和横向龙骨之间的空隙处。

4.2 填充方法将隔音棉或保温棉按照空隙大小进行裁剪，并逐层填充。

填充时要注意不要过于紧密，以防影响其吸音或保温效果。

五、板材接缝处理5.1 接缝处理方法在板材接缝处使用填缝剂进行填充，填充后用刮板将多余的填缝剂刮平。

填缝剂可以选择硅酸盐密封胶或聚合物填缝剂。

5.2 接缝处理要求接缝处的处理要求平整、牢固、无裂纹，同时要保证隔音和隔热效果。

六、涂装处理6.1 涂装准备等待所有工序完成后，进行涂装处理。

首先需要进行基础涂料的刷涂，一般采用底漆和面漆两层涂料。

6.2 涂装方法使用滚筒或喷枪将底漆均匀地刷涂在隔墙表面上，并等待干燥后再进行第二遍涂料。

施工工艺知识：隔墙施工操作步骤详解一、材料准备1.1隔墙施工所需的材料有水泥、砂浆、砖块、石膏板等。

1.2制备水泥砂浆，需要准备水泥、砂子和清水，按一定的比例混合均匀。

1.3确保施工现场有足够的砖块和石膏板，以确保施工进程的顺利进行。

二、隔墙施工工艺步骤2.1基础处理：在进行隔墙施工之前，需要确保基础地面的平整度和水平度，若地面存在不平整的情况，需要进行调整和处理。

2.2布置材料：将所需的砖块、水泥、砂浆等材料放置在施工现场，以便随时进行施工。

2.3划线定位：根据设计图纸和施工要求，在地面和墙面上进行标线和定位，准确确定隔墙的位置和尺寸。

2.4砌筑基础墙：在确定好位置后，先进行基础墙的砌筑，使用水泥砂浆将砖块一层层地砌起来，确保基础墙的平整度和垂直度。

2.5安装龙骨：如果需要使用石膏板进行隔墙施工，需要先进行龙骨的安装，将龙骨固定在基础墙上，以便后续安装石膏板。

2.6安装石膏板：将预先加工好的石膏板安装在龙骨上，使用螺丝和套钉将石膏板固定在龙骨上，确保牢固和平整。

2.7封缝处理：在石膏板安装完成后，对接缝进行处理，使用石膏粉和无纺布进行封缝处理，以保证隔墙表面的平整度和美观度。

2.8表面处理：对隔墙表面进行刮灰、打磨和涂刷等处理，使其表面平整光滑，并进行美观的装饰。

三、施工注意事项3.1安全第一：在进行隔墙施工时，务必严格遵守施工安全规定，做好安全防护和施工环境的整体安全控制。

3.2团队配合：隔墙施工需要多个工种的配合，包括砌筑工、木工、油漆工等，各个岗位之间需要紧密配合，确保施工进程的顺利进行。

3.3施工质量：在隔墙施工过程中，需要注意施工质量的把控，对基础墙、石膏板、龙骨等材料和构件的质量进行严格把关，确保施工质量符合设计规范和要求。

3.4施工环境：施工现场的环境整洁度和通风情况对施工质量和施工人员的健康安全都有着重要影响，需要保持施工现场的整洁和通风。

3.5施工工具：确保施工所需的工具齐全和良好状态，及时进行维护和保养，以保证施工过程的顺利进行。

石膏板隔断施工方法石膏板隔断施工技巧【范本一】石膏板隔断施工方法一、前期准备1. 确定隔断的位置和尺寸，做好测量和标注。

2. 检查墙体结构是否符合要求，必要时进行修复和加固。

3. 准备好所需工具和材料，包括石膏板、木龙骨、石膏板螺丝等。

二、安装木龙骨1. 根据隔断尺寸，在墙体上标注出木龙骨的位置。

2. 使用电钻和膨胀螺栓将木龙骨固定在墙体上，确保其稳固牢固。

三、安装石膏板1. 根据隔断尺寸，将石膏板剪裁成合适的尺寸，注意保留门窗口设计。

2. 将剪裁好的石膏板与木龙骨对齐，使用石膏板螺丝将其固定在木龙骨上。

3. 确保石膏板的连接处牢固平整，使用石膏板螺丝进行补强。

四、填缝处理1. 使用石膏板胶带在石膏板的接缝处进行封缝，确保接缝牢固。

2. 使用填缝胶或石膏粉对接缝处进行修补，保证表面平整无缝。

五、表面处理1. 使用砂纸对石膏板隔断的表面进行打磨，使其光滑平整。

2. 清除灰尘并擦拭干净，为后续的涂装打好基础。

六、涂装装饰1. 根据需求选择合适的涂料和装饰材料进行处理。

2. 按照涂料的使用说明，进行涂装和装饰，使隔断达到理想的效果。

【附件】1. 石膏板隔断施工示意图2. 石膏板隔断施工工具清单【法律名词及注释】1. 石膏板：石膏制成的板状装饰材料，常用于室内墙体隔断等。

2. 木龙骨：木制的框架骨架，用于支撑石膏板等装饰材料。

3. 石膏板螺丝：用于固定石膏板和木龙骨的螺丝。

【范本二】石膏板隔断施工技巧一、准备工作1. 提前进行周密的施工计划，确保施工的顺利进行。

2. 携带必备的工具和材料，包括切割工具、螺丝刀、石膏板、石膏板螺丝等。

二、精确测量1. 根据需要隔断的区域，进行准确的测量并做好标注。

2. 确保测量的准确性，以免影响后续的石膏板裁剪和安装。

三、合理利用木龙骨1. 根据隔断的尺寸和石膏板的规格，确定木龙骨的间距。

2. 使用水平仪和墙面标线工具，确保木龙骨的平整和垂直。

四、精确裁剪1. 根据测量的尺寸，使用尺子和切割工具将石膏板裁剪成合适的尺寸。

轻钢龙骨石膏板（水泥压力板）隔墙（1）材料要求1）轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求，176mm厚隔墙须50mm双层主龙骨。

2）轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

3）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合设计要求。

4）填充隔声材料：按设计要求选用。

5）罩面板材：石膏板（水泥压力板）规格、性能、厚度由设计人员或图纸要求选定。

（2）工艺流程放线→现浇混凝土反槛→安装门洞口框→安装沿顶龙骨和沿地龙骨→竖向龙骨分档→安装竖向龙骨→安装横向龙骨卡档→安装石膏板（水泥压力板）→施工接缝做法→面层施工（3）施工方法1）放线：根据设计施工图，在已做好的地面上，放出隔墙混凝土反槛位置线、门窗洞口边框线，并放好顶龙骨位置边线。

2）现浇混凝土反槛：使用夹板成模，用铁丝两边拉紧，现浇混凝土时，应压捣密实。

3）安装门洞口框：现浇混凝土反槛达到硬度后，先将隔墙的门洞口框安装完毕。

4）安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm。

5）竖龙骨分档：根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格900mm或1200mm板宽，分档规格尺寸为450mm，不足模数的分档应避开门洞框边第一块罩面板位置，使破边罩面板不在靠洞框处。

6）安装龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用抽心铆钉固定；靠墙、柱边龙骨用射钉或木螺丝与墙、柱固定，钉距为1000mm。

7）安装横向卡挡龙骨：根据设计要求，隔墙高度大于3m时应加横向卡档龙骨，采向抽心铆钉或螺栓固定。

8）安装罩面板①检查龙骨安装质量、门洞口框是否符合设计及构造要求，龙骨间距是否符合罩面板宽度的模数。

②安装一侧的罩面板，从门口处开始，无门洞口的墙体由墙的一端开始，罩面板一般用自攻螺钉固定，板边钉距为200mm，板中间距为300mm，螺钉距罩面板边缘的距离不得小于10mm，也不得大于16mm，自攻螺钉固定时，罩面板必须与龙骨紧靠。

穿孔石膏板墙面施工工艺穿孔石膏板墙面施工工艺，这听起来是不是有点高大上？别担心，咱们今天就轻松聊聊这个话题。

穿孔石膏板嘛，简单来说就是那种带小孔的板子，既美观又实用。

你知道的，这种板子能帮助咱们在墙面上做点小花样，装饰效果杠杠的，还能起到吸音的作用，真是家居装修的好帮手。

想象一下，周末朋友来家聚会，音乐声响起，空气中飘着小酒香，穿孔石膏板就默默在一旁吸音，帮你营造出一个温馨又舒适的环境，真是让人心情愉悦。

施工的时候，首先得准备好材料。

工具要齐全，电钻、锯子、水平仪，嘿，听起来是不是像准备一场小型的冒险？把这些工具都摆好，像是给自己的工作营造了一个小舞台。

咱们就要量尺了，没量好可就麻烦了，切割出来的板子不合适，后面可就得重新来，真是让人哭笑不得。

量好之后，把石膏板裁剪成合适的尺寸，嘿，这可要小心点，刀片划过的时候要稳稳的，别给自己来个小意外。

然后，咱们就可以开始安装了。

先把石膏板固定在墙上，通常是用螺丝钉，咔嚓一声，那种感觉真是过瘾。

然后再把那些小孔打好，这个可是关键，孔的大小、间距都要合理，别让它看起来像个大花脸，那样可就没啥美感了。

想想那些精致的孔洞，像一幅艺术作品，随时可以吸引眼球。

墙面装好后，表面还得处理一下，涂上涂料，嘿，这一步简直是画龙点睛，让整个空间瞬间高大上。

等墙面装饰好，心里那种成就感，哇，真是没法形容。

每当路过这面墙，心里总会有种小得意，像是在说：“看，这可是我亲手做的！”这种板子后期维护也挺简单，不用担心磨损，简单清洁就好，生活中的小烦恼就这么轻松解决了。

大家聚会的时候，墙上的小孔还能成为聊天的好话题，朋友们一边喝酒一边讨论这些孔洞的设计，简直就是社交利器。

穿孔石膏板墙面施工，可不仅仅是个体力活，还是一门艺术。

不同的设计风格、不同的孔形状，可以让墙面展现出千变万化的效果。

说不定，过一段时间，流行的风格又变了，咱们可以随时更新换代，这种灵活性简直让人眼前一亮。

家居装修，就像是一个不断变化的舞台，只有你想不到，没有做不到，随心所欲，真是个乐趣无穷的过程。
