2023年创建安全质量文明标准化工地实施方案范文____年创建安全质量文明标准化工地实施方案一、背景和目标随着我国经济的快速发展和城市化进程的加快,各类建设工地数量激增,建设工地管理形势日益复杂,安全质量问题频发,工地文明程度亟待提高。
为了推动建设工地的安全、质量和文明水平,提高工人的工作环境和造福人民群众,制定了____年创建安全质量文明标准化工地的实施方案。
目标:1. 建设工地整体安全管理水平提高,安全事故率降低20%。
2. 建设工地整体质量管理水平提高,合格率达到90%以上。
3. 建设工地文明施工水平提高,工地清洁整洁、秩序井然。
4. 相关管理制度和标准完善,为后续推广提供借鉴。
二、实施步骤1. 制定安全质量文明标准化工地的管理体系(1)建立安全质量文明标准化工地的评价体系,明确评价指标和标准。
(2)制定相应的管理制度和流程,确立责任部门和责任人。
(3)建立健全的培训机制,提升各级管理人员的管理水平。
2. 加强安全管理(1)制定严格的安全操作规程和安全标准,实施全员安全培训。
(2)加强安全设施建设,确保各类安全设备完备有效。
(3)加强现场安全管理,建立日常巡查制度,发现问题及时整改。
3. 提升质量管理水平(1)完善施工质量控制方案,明确质量标准和验收要求。
(2)加强工程进度和质量的监督检查,及时发现和整改质量问题。
(3)加强材料和设备的质量管理,杜绝使用假冒伪劣产品。
4. 提高文明施工水平(1)制定施工现场管理规范,明确文明施工的标准和要求。
(2)加强施工现场的环境卫生管理,定期进行清理和整治。
(3)加强工人岗位培训,提高工人的文明素质和施工技能。
5. 推广和宣传(1)对创建安全质量文明标准化工地的实施进行宣传,引导各工地重视并参与进来。
(2)通过各类媒体宣传,展示创建工地的典型案例,激励更多企业积极行动。
(3)组织工地间的交流和经验分享,借鉴先进经验。
6. 定期评估和改进(1)制定定期的评估指标和方法,对创建工地的安全、质量和文明水平进行评估。

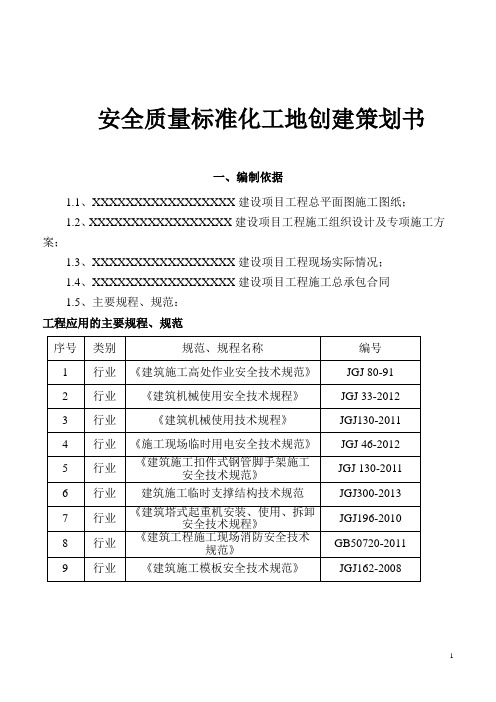

安全质量标准化工地创建策划书一、编制依据1.1、XXXXXXXXXXXXXXXXX建设项目工程总平面图施工图纸;1.2、XXXXXXXXXXXXXXXXX建设项目工程施工组织设计及专项施工方案;1.3、XXXXXXXXXXXXXXXXX建设项目工程现场实际情况;1.4、XXXXXXXXXXXXXXXXX建设项目工程施工总承包合同1.5、主要规程、规范:工程应用的主要规程、规范1.6、主要标准:工程应用的主要标准1.7、主要法规:工程应用的主法规1.8、其它:其它二、工程建设概况工程名称:XXXXXXXXXXXXXXXXX建设项目。
项目经理:XXX 电话:XXXX;项目副经理:XXX 电话:XXX;项目总工:XXX 电话:XXX;项目专职安全员:XXX 电话:XX;1.1、工程建设规模:XXXX建设工程位于XXX东南部新区BQ2-04地块,西北、东南侧为规划道路,用地呈梯型、无不良地质和保护树木,场地为坡地。
东南高差约5m,场地高于周边规划道路。
XXXXXX建设工程总规划用地面积55亩,总建筑面积183400 m2,整个小区由1号楼(住宅楼)、2号楼(住宅楼)、3号楼(四层公共建筑)4号楼A区(住宅带商业网点)4号楼B区(3层商业)、5号楼(住宅楼)、6号楼(住宅带商业网点)、7号楼(住宅带商业网点)、8号楼(住宅楼带商业网点)垃圾房及2层地下室所有住宅主楼均为框剪结构,商业和地下室为框架结构。
本工程建筑抗震设防类别为丙类,建筑结构安全等级:二级;抗震墙抗震等级为二级,框架抗震等级为二级,在正常使用条件下,本工程结构设计使用年限为50年。
1.2、施工合同的相关内容1、以审定的施工图及工程量清单所示的全部内容和配套建设的水、电、气、闭路等内容。
2、合同工期:2016.02.26~2018.02.26。
工程总日历日数730天。
1.3参建单位基本概况建设单位:XXXXXX建设投资有限责任公司;设计单位:XXXX设计院有限责任公司;监理单位:XXX工程咨询有限公司;施工单位:XXXX集团有限公司。
标准工地创建策划书3篇篇一《标准工地创建策划书》一、引言随着建筑行业的不断发展,工地管理的规范化和标准化日益重要。
创建标准工地不仅能够提高工程质量和安全水平,还能提升企业形象和竞争力。
本策划书旨在制定一套全面、系统的标准工地创建方案,为工地的建设和运营提供指导和保障。
二、创建目标1. 达到国家和地方相关建筑施工标准和规范的要求。
2. 建立完善的工地管理制度和流程,提高管理效率和质量。
3. 营造安全、文明、整洁的施工环境,保障施工人员的生命安全和身体健康。
三、创建范围本策划书适用于[工地名称]的建设和运营全过程。
四、创建内容(一)施工现场管理1. 施工现场规划合理划分施工区域,设置明显的标识和隔离设施。
规划材料堆放区、加工区、临时道路等,确保施工顺畅。
2. 施工设施建设搭建符合安全要求的临时办公、住宿、仓库等设施。
安装必要的施工机械设备和电气设备,并定期维护保养。
3. 安全防护措施设置齐全的安全警示标志和防护设施,如防护栏、安全网、安全帽等。
加强对高处作业、起重吊装、临时用电等危险作业的安全管理。
4. 文明施工管理制定文明施工管理制度,规范施工人员的行为。
保持施工现场整洁卫生,定期清理垃圾和杂物。
控制施工噪音和扬尘,减少对周边环境的影响。
(二)质量管理1. 质量管理体系建立健全质量管理体系,明确各部门和人员的质量职责。
制定质量控制计划和检验标准,加强对施工过程的质量监控。
2. 原材料和构配件管理严格控制原材料和构配件的采购、验收和使用,确保质量符合要求。
建立原材料和构配件的台账,做好记录和追溯。
3. 施工过程质量控制加强对关键工序和隐蔽工程的质量检查,做好验收记录。
推行样板引路制度,确保施工质量的一致性。
4. 质量检验和评定定期进行质量检验和评定,及时发现和解决质量问题。
做好质量数据的统计和分析,为质量改进提供依据。
(三)进度管理1. 进度计划编制根据工程合同和施工组织设计,编制详细的进度计划,明确各阶段的工作任务和时间节点。
2024年创建安全质量文明标准化工地实施方案范文创建安全质量文明标准化工地是保障工人安全与提高工程质量的重要举措。
为了明确工地实施方案的目标、原则和具体举措,特提供以下范文,供参考:一、目标与原则1. 目标:确保工地施工过程中的安全、质量和文明达到国家标准,最大程度地减少安全事故和质量问题,提高施工的效率和质量,保护工人的生命和健康,保证施工单位和业主的合法权益。
2. 原则:(1)人员安全第一:工人生命至上,健康第一。
(2)质量第一:确保工程质量符合国家标准和工程设计要求。
(3)文明施工:遵守道德规范,文明施工,减少对环境的污染。
二、组织与管理1. 组织架构:建立完善的安全质量文明标准化工地管理组织结构,明确各部门的职责和权限。
2. 监督与考核:建立有效的监督和考核机制,对工地各项工作进行监管,并根据考核结果对相关责任人进行奖惩。
三、安全管理措施1. 安全培训:要求所有工人参加安全培训,掌握基本安全知识和操作技能,并定期进行安全教育。
2. 安全设施:安装必要的安全设施,如防护网、安全带等,确保工人的人身安全。
3. 安全检查:定期组织安全检查,发现安全隐患及时整改,做到安全隐患零容忍。
4. 事故应急:制定完善的应急预案,做好事故发生时的应急处理,最大限度地减少事故损失。
四、质量管理措施1. 质量巡检:定期组织质量巡检,发现质量问题及时整改,确保工程质量符合标准。
2. 质量控制:建立完善的质量控制体系,从源头控制施工质量,确保每个环节的质量符合要求。
3. 质量验收:严格按照相关标准进行工程质量验收,确保工程质量符合要求。
五、文明施工措施1. 文明标识:设立标志牌,明确公示工地安全质量管理目标,宣传安全文明施工的重要性和意义。
2. 环保措施:减少噪音、粉尘等对周边环境的污染,合理利用资源,推广清洁能源。
3. 文明行为:要求工人文明施工,不随意泼洒废水和废弃物,保持工地的整洁有序。
六、档案管理1. 建立健全工地档案管理制度,完善档案管理工作。
创建安全质量文明标准化工地实施方案一、引言在建筑工地中,安全、质量和文明是最基本的要求。
为了保证工地施工的安全、质量和文明水平,需要对工地进行标准化管理。
本文将结合实际情况,制定一份安全质量文明标准化工地实施方案,以指导工地的运营和管理。
二、工地安全管理1. 工地安全组织机构建设建立工地安全组织机构,确定工地安全管理的责任分工和权限,明确各岗位安全职责,并建立安全管理人员和工人的安全教育培训制度。
2. 安全生产管理体系建立健全安全生产管理体系,包括编制安全生产管理制度和操作规程,制定安全教育和培训计划,建立事故隐患排查、整改和防控机制,定期组织安全检查和评估,做好事故应急预案。
3. 施工现场安全管理确保施工现场的安全设施完善,如搭设围挡、设置警示标识、安装安全防护网等。
严格控制施工现场的人员流动,严格按照安全操作规程进行施工作业,并进行现场安全交底和监督。
4. 物料和设备管理对施工现场的物料和设备进行严格管理,确保其符合安全要求,并对使用人员进行操作培训。
加强对危险物品的管理,做好危险品存储和防火防爆工作。
三、工地质量管理1. 质量管理体系建设建立健全质量管理体系,包括编制质量管理制度和操作规程,明确质量管理职责和权限,建立质量检查和评估机制,建立质量问题反馈和整改制度。
2. 施工工艺和技术要求按照工程设计要求和相关技术规范,制定施工工艺和技术要求,明确施工作业的技术要点和验收标准。
加强对施工人员的技术培训和考核,确保施工工艺和技术的合理性和可行性。
3. 施工质量控制设立专门的质量检查部门,对施工现场进行日常巡检和验收检查,确保施工质量符合要求。
对施工材料进行抽检和全面检测,及时发现并整改质量问题。
4. 质量记录和报告建立质量记录和报告制度,记录施工过程中的质量问题和整改情况,并及时向相关部门和业主报告。
建立质量问题的追溯和反馈机制,以便于总结经验和改进工艺。
四、工地文明施工管理1. 文明施工组织机构建设建立文明施工组织机构,明确各岗位的职责和权限,制定文明施工的管理制度和操作规程。
安全标准化工地创建计划篇一:安全生产文明施工标准化工地工作计划建筑施工安全生产文明标准化工地工作计划一、工程概况:我公司经中标承担工程施工任务后,将工程列为争创“标准化文明施工”工地之一,并组建以项目经理为组长的争创“标准化文明施工”工地领导小组,落实领导小组的主要工作目标,制定相关管理制度,同时配备有能力、精力、实力的项目班子,争取使工程成为“标准化文明施工”工地的典型。
二、标准化文明工地施工概况项目部自进入施工现场起,严格以《建筑施工安全标准》(JGJ59-99)以及《施工现场企业形象化管理规定》为细则,积极开展“标准化文明施工”工地的创建活动。
公司坚持把创建“标准化文明施工”工地与全员活动贯彻于企业各级管理层,落实于施工的整个过程。
项目部组织落实、制度落实、措施落实,并督促细查,树立过程精细管理的思想。
整个施工过程坚持按设计图纸、按施工验收统一规范及标准、按操作规程、按施工方案等四项基本原则施工,为业主和用户提交一个质量合格的工程。
(一)文明施工管理文明施工管理按“净化、绿化、美化、亮化”为目标实施。
1、工程实行打围作业、封闭式施工,根据工地的地理环境和条件,砖砌临时施工围墙,墙面并设置广告宣传画,工地大门处设置施工公告牌等“五牌一图”及现场管理制度牌和场内设置学习专栏。
2、内部环境管理,按施工组织设计方案要求,布置、规划施工现场总平面的实施:1)场内道路及堆场全部硬化,采取有组织排水,设有沉淀池、清水池;2)现场施工管理办公区为彩钢板(瓦)活动板房。
3)临时设施、建筑材料堆放有序,场内出入口及道路通畅;4)建材堆码归类整齐,并设有标识牌;3、防尘降噪方面:1)在大门处设有冲洗设备,对进出场的车辆均进行冲洗,防止扬尘、污染城市;污水进行有组织排水,严禁污水四处流溢,以免影响市容、市貌和周围居民的身体健康;2)对暴露的沙、土、建渣等进行覆盖,以防止扬尘;3)对机械(如空压机、搅拌房、切割机)噪音较大处采取有效隔音设施、封闭作业(如:围挡、室内操作等)4)不扰民,夜间10点以后不进行夜间施工,以保证居民及民工的正常休息。
一、项目负责人组织策划工程项目开工前应由项目负责人汇同项目技术负责人组织有关人员,对工程项目实现全过程的安全生产及安全质量标准化达标进行总体策划、确定承建工程施工的安全生产目标,实现目标的组织保证、技术保证、管理保证及资源保证的措施、形成“自我约束、持续改进的长效机制”。
二、策划的输出策划的输出应形成文件,主要包括:(一)工程项目安全生产目标。
要明确是否申报安全质量标准化工地的创建活动,参预创建的目标应确定出合格或者样板等级(二)工程项目组建安全生产领导小组,确定项目专(兼)职安全负责人、专职安全生产管理人员计作业班组的安全巡查员。
(三)计算工程项目施工安全防护、文明施工措施所需的费用。
(四)危(wei)险源与环境因素的识别和评价清单。
(五)技术保证措施(1)技术保证措施的编制必有针对性;○1针对不同工程的结构特点;○2针对采取不同的施工方法;○3针对使用不同的机械设备,变配电设施;○4针对施工中有毒、有害、易燃、易爆等作业;○5针对施工场地、地下设施及周围环境的特点;○6针对施工季节对施工的影响;(2)安全技术保证措施○1施工组织设计中保证安全措施;○2施工现场暂时用电组织设计;○3安全专项施工方案,并确定哪些安全专项施工方案需组织专家进行论证审查;○4职业危害防治措施;○5新技术、新工艺、新设备、新材料推广的安全技术措施;○6危害部位或者重大危(wei)险源的监控措施;○7文明施工措施;○8环境保护措施;○9生产安全事故应急救援措施;(3)安全技术交底○1应确定哪些安全技术措施实施前需进培训。
○2工程项目开工前、项目负责人应当将工程概况、作业环境、安全、文明施工、环境保护目标及措施、组织状况、教育培训及安全纪律等情况、向项目管理人员、分包单位及作班组长进行交底。
○3安全技术措施 (方案) 实施前, 项目技术负责人或者专业技术人员应根据 工程特点、 工作环境、 施工进度、 对分部份项工程施工分工种进行安全技术交底。
安全质量标准化工地创建策划书一、项目背景建筑工地是建造建筑物的重要场所,而工地对于工人和公众来说也是危险的地方。
因此,确保安全质量尤为重要。
工地安全质量的标准化管理是一种有效的保障安全施工和提高工程质量的手段。
本项目旨在通过建立安全质量标准化工地,提高工地的安全管理水平和施工质量,确保施工过程中的安全和质量。
二、项目目标1.确保施工过程中的安全和质量,降低事故发生率;2.提高工人意识,增强安全意识和安全防护能力;3.加强各方沟通,推进安全和质量管理的有效落实;4.降低工程施工成本,提高工程效益。
三、项目内容1.制定安全质量标准化管理体系和程序,对工地进行细致的安全风险评估,了解潜在的安全隐患和确定安全防范措施;2.进行安全教育和培训,包括员工安全知识、作业规范、事故应急方案的培训等;3.制订“安全员质量保证计划”,督导安全质量的具体工作落实;4.定期开展安全(质量)考评,并对考评结果进行汇总、分析和评估;5.对公众、工人以及监管方等与工地相关的人员开展安全宣传,提高公众的安全意识;6.加强施工管理,如制定工艺指导、开展质量管理等。
四、项目执行计划1.前期准备工作(1个月):确定项目范围和内容,制定项目计划和进度安排,组建项目团队;2.安全质量管理体系的制定与实施(2个月):制定安全质量管理体系文件,建立文件的贯彻执行机制;3.安全教育和培训(1个月):针对工程施工中涉及到的各个环节进行安全教育和培训工作;4.督导安全质量的落实(6个月):通过定期的巡查和考评对工地的安全、质量管理进行监督和督导;5.安全宣传和公众教育(2个月):针对社会公众和工地周边居民进行安全教育和宣传;6.施工管理(3个月):进行工程施工管理工作,确保施工的质量和进度。
五、项目预算本项目的预算包括人力资源费用、物资采购费用、培训费用、巡查和考评费用等。
预计总预算为25万元。
六、风险管理本项目所涉及到的风险包括安全事故、提高项目成本、执行难度等。
创建安全质量文明标准化工地实施方案范文一、前言为了确保工程施工过程中的安全、质量和文明,保护工人的生命财产安全,同时也为了满足相关法律法规和标准的要求,本方案制定了安全质量文明标准化工地实施方案。
二、目的和范围本方案的目的是指导和管理工程施工过程中的安全、质量和文明工作。
适用范围包括但不限于建筑工地、道路施工工地、桥梁工地等。
三、责任分工1. 项目经理:负责制定并执行安全质量文明标准化工地实施方案,监督施工中的安全、质量和文明工作。
2. 安全质量部门:负责检查和评估工地的安全、质量和文明状况,提出改进建议。
3. 施工班组:负责按照本方案的要求进行工作,并积极参与安全、质量和文明工作。
四、安全管理1. 安全培训:所有工人在进入工地之前必须接受相关的安全培训,并持有相关证书。
2. 安全设备:提供必要的安全设备和防护用品,并确保其符合相关标准。
3. 安全标识:根据工程需要,设立必要的安全警示标识,包括安全出口、危险区域等。
4. 安全巡查:定期进行安全巡查,发现隐患及时解决,确保工地的安全。
五、质量管理1. 质量计划:制定详细的质量计划,明确各项质量要求和控制措施。
2. 质量检查:定期对工程质量进行检查,发现问题及时整改。
3. 质量控制:设立质量控制点,对关键环节的工程质量进行把控。
4. 数据记录:记录工程施工过程中的关键数据,包括材料使用情况、工艺流程等。
六、文明施工1. 垃圾分类:建立垃圾分类制度,并设立分类垃圾箱,加强垃圾的处理和回收利用。
2. 扬尘控制:采取有效措施控制施工过程中的扬尘,减少对周边环境的污染。
3. 噪音控制:遵守相关的噪音限制标准,采取措施降低施工过程中的噪音。
4. 环保材料:优先选择环保材料,减少对环境的影响。
5. 维护绿化:保护现有绿化环境,及时修复破坏的绿化区域,进行绿化补植。
七、奖惩措施1. 奖励机制:对于安全、质量和文明工作出色的班组和个人给予奖励,如提供奖金、表彰等。
创建安全质量标准化工地实施方案安全质量标准化工地创建方案工程名称:鸡东县阳光家园c座施工单位:牡丹--___民政建筑有限公司安全质量标准化工地创建方案为了认真贯彻落实___省建设厅有关标准化工地实施办法__通知,切实响应“创标准化工地,建精品工程”的号召,结合我工地的实际施工情况,项目部___成立了安全质量标准化工地创建领导小组,并制定了标准化工地创建实施方案。
一、项目部___成立了标准化工地创建领导小组为有计划、有___的搞好标准化工地创建活动,强化全体员工的参与和服务意识,规范施工现场管理,增强施工人员安全、文明施工意识,提高施工管理水平,争创“精品”工程,项目部___成立了标化工地创建领导小组,领导小组组成成员如下:组长:副组长:成员:安全质量标准化工地创建领导小组负责标准化工地的策划和___安排,具体创建工作由项目部负责实施。
二、标化工地创建计划(一)项目经理部建设项目经理部按照___省建设工程施工现场安全文明施工标准图册要求建设,各职能办公室、规章制度、生活和办公环境均满足标准化工地要求。
下面将对逐条予以详细介绍如下:1、项目经理部大门口设置有醒目、规范的门牌。
项目经理部办公区设置有经理办公室、质量安全办公室、安全保卫部、会议室、总配电室、材料小型设备存放室、监理办公室,生活区设有活动室、厕所保健室。
办公区和生活区按照___省建设工程施工现场安全文明施工标准图册要求实行了区域分离。
2、项目部各科室均设置有办公室门牌和工作人员去向牌。
办公室内每天进行整理和打扫,保证室内清洁。
3、项目经理部门口设置了施工总平面布置图;会议室内墙上设有经理部___机构图,质量自检体系框图和安全管理体系图,图上均附有管理人员照片;会议室和工程部内墙上设有工程进度柱状图、工程管理曲线图;工程部、质检部和总工室内墙上设有主要工程进度图。
4、质检部、安全保卫部,等科室均设置了部门职责和岗位职责制度;考勤表设置于会议室外墙显眼位置,提高施工管理透明度;经理室设有廉政管理制度。
“沾益县人民医院住院大楼”工程建筑施工安全质量标准化工地创建策划书编制: 日期:年月日审核: 日期:年月日批准: 日期:年月日云南建工第四建设有限公司第九工程处目录第一章、工程建设概况工程建设概况详下表:第二章、编制依据和创建目标1、编制依据云南省曲靖市沾益县人民医院住院楼工程施工合同;云南省曲靖市沾益县人民医院住院楼工程设计施工图;云南省曲靖市沾益县人民医院住院楼工程现场实际情况;主要规范:主要标准:主要法规:其它:2、创建目标1、第一层次目标:创建建筑施工安全质量标准化工地、建筑施工安全生产达到优良等级。
2、第二层次目标及分解第三章、现场勘察与策划总体说明1、现场及临近周边地形地貌与环境情况本工程位于沾益县广南新城区,在沾益县人民医院内,南面与民房仅一墙之隔,且在城市道路路边,施工车辆可直接进入工地;西面医院对处停车场,50米远处为医院正大门,施工车辆可从该大门进入工地,但出入车辆及人员较多;北面紧邻医院原有住院大楼和五官科门诊楼;东面邻近民房区,该部位有一块约250 m2空地,但车辆无法进入。
2、整个现场布置的总体思路及特殊部位特殊要求从施工现场来看,施工场地非常狭小,唯一可利用的仅有南面约200m2空地和东面约300m2空地可用,而且两场空地无法设置运输道路连接,因此施工现场布置难度较大,经研究采用以下布置方案:①由于狭小,工程所需的砼选用商品砼,现场仅设砂浆和零星砼搅拌站;②主楼和附属车库分阶段施工:附属车库基础待主楼施工至第三层后开始施工,附属车库顶板待主楼主体完工,模板拆除后开始施工,从而保证附属车库部位作为主楼施工过程中的周转材料堆放场地,因此必须准确控制周转料进场数量,避免不必要的二次搬运;③在场地南面城市道路边设置一道大门,道路与场地之间采用米高砖砌围墙进行封闭隔离,南面场地主要布置搅拌站、材料库房、塔吊和井字架;④在场地东面停车场与工地之间采用米高砖砌围墙进行封闭隔离,并在该部位设置一道大门,东面场地主要布置钢筋加工场和砼输送泵;⑤在场地北面原在住院楼、六诊楼与工地之间采用米高定型彩色钢板网围拦进行封闭隔离;⑥场地西面空地主要设置操作班组工具房及厕所。
3、实施重点(亮点)与难点等①实施重点(亮点):工地四周的围墙及围栏、钢筋加工棚、设备及民房上空安全防护设施、楼层安全防护设施等。
②难点:施工场地位于医院内,文明施工要更高,但是场地却十分狭小,周边车辆及人员众多,在施工现场布置、周边围挡封闭、周边原有建筑安全防护、施工污水、噪音和粉尘排放等方面难度较大。
第四章、标准化工地规划与施工图第一节、地下部分1、基坑总平面图2、临时用水、用电布置图3、基坑顶临边防护、坑顶排水和坑底排水4、基坑上人斜道基坑底上人斜道第二节、地面部分1、施工现场总平面规划图①临时设施布置图②主要施工机械设备平面布置图③临时用电系统布置图④供排水系统布置图⑤安全通道及安全防护棚布置图2、细部做法详图①工地大门和工地围墙示意图说明:基础按地基承载力设计制作②医院与工地临时围拦示意图③现场人行安全通道入口示意图3001500④钢筋加工棚示意图钢筋加工棚平面布置图⑤现场分区隔栏和防护栏杆及其固定连接节点示意图⑥现场道路及排水沟施工(剖面)图⑦污水沉淀池施工图Ⅰ沉淀池平面图Ⅰ-Ⅰ剖面图说明:1、本图为沉淀池设置大样图。
2、沉淀池顶盖为10mm钢板,不得过车。
3、内壁用1:3水泥砂浆抹灰,不得渗漏。
4、进水口应略高于泄水孔,在清水池一侧放置水泵抽水。
5、墙体用M5水泥砂浆砌筑MU10粘土实心砖。
⑧施工现场消防设施、宣传标牌(语)、静态安全警示标志和道路与通道指示牌分布布置图。
第三节、 楼层部分①层临边防护及其固定连接节点示意图②洞口防护设置示意图③电梯井口防护设置示意图④楼梯临边防护设置示意图第五章、标准化工地临时用电布置图第一节、施工现场临时用电总平面布置图第二节、配电室、柜示意图1、配电柜:根据本工程的特点,采用单排并列式设置,如下图所示:左2、配电箱及开关箱图例统一按下图:3、架空线路示意图:第三节、拟建建筑物内临时用电线路布置图第四节、临时用电配电系统图1、三级配电、两级保护系统电器设置示意图:总隔离开 关开 关分路隔离断路器分路漏电接n号二级配电箱分路隔离开 关分路隔离开 关断路器分路漏电断路器分路漏电二级配电箱接n号接n号二级配电箱开关箱接n号漏电断路器或隔离开关开 关总隔离或隔离开关漏电断路器漏电断路器或隔离开关开关箱接n号接n号开关箱NPE≤4Ω接用电设备漏电断路器隔 离开 关分路漏电保护器分路漏电保护器接移动设备分路漏电保护器开 关总隔离断路器分路断路器分路断路器分路接移动设备接移动设备NPENPE2、临时供电系统图对于PE 线的说明:根据规范《施工现场临时用电安全技术规范》(JGJ 46-2005)的要求,PE 线所用材质与相线、工作零线(N 线)相同时,其最小截面应符合下表的规定:对PE 线的截面选择要满足以上要求,在下面的供电系统图中不再注明PE 线截面。
临时供电系统图如下:配电房内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式总隔离开关DZ10-600/3分路隔离开关DZ10-250/3分路漏电断路器DZ10L-250/3分路隔离开关DZ10-250/3分路漏电断路器DZ10L-250/3分路隔离开关DZ10-250/3分路漏电断路器DZ10L-200/31号二级分配电箱2号二级分配电箱3号二级分配电箱M1M2M3229.81185.71149.42前段采用BLV型95平方铝芯线架空敷设,后段采用BX-4×50型橡皮电缆空气明敷BX-4×50型橡皮电缆 空气明敷BLV型120平方铝芯线 架空敷设PE线≤4Ω总配电箱接电源(甲方提供箱变)1号二级分配电箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式总隔离开关DZ10-250/3分路隔离开关DZ10-250/3分路隔离开关DZ10-250/3分路隔离开关DZ5-50/3塔吊开关箱输送泵开关箱砂浆搅拌机开关箱M1-1M1-2M1-3113.95189.9237.98前段采用BLV型95平方铝芯线架空敷设,后段采用BX-4×50型橡皮电缆空气明敷BX-4×50型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷PE线1号分配电箱接配电房分路隔离开关DZ5-50/3M1-4BLV型70平方铝芯线架空敷设搅拌站照明开关箱6.49BX-4×35型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷2号二级分配电箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式总隔离开关DZ10-250/3分路隔离开关DZ10-250/3分路隔离开关DZ10-50/3分路隔离开关DZ10-20/3钢筋对焊机开关箱钢筋调直机开关箱钢筋弯曲机开关箱M2-1M2-2M2-3153.4832.564.34BX-4×6型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷PE线2号分配电箱接配电房分路隔离开关DZ5-20/3M2-4钢筋加工场照明开关箱6.49BX-4×35型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷BX-4×50型橡皮电缆 空气明敷分路隔离开关DZ10-20/3钢筋切断机开关箱11.94BX-4×4型橡皮电缆 空气明敷M2-53号二级移动分配电箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式总隔离开关DZ10-250/3分路隔离开关DZ5-20/3分路隔离开关DZ10-100/3振动器开关箱电焊机机开关箱M3-1M3-29.56155.01PE线3号分配电箱(可移动)接配电房分路隔离开关DZ5-20/3M3-3楼层照明开关箱6.49BX-4×4型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷塔吊开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-250/3塔吊M1-1-1PE线塔吊开关箱接1号二级分配电箱BX-4×35型橡皮电缆 空气明敷分路漏电断路器DZ10L-200/3113.95BX-4×35型橡皮电缆 空气明敷砼输送泵开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-250/3砼输送泵M1-2-1PE线砼输送泵开关箱接1号二级分配电箱BX-4×50型橡皮电缆 空气明敷分路漏电断路器DZ10L-200/3189.92BX-4×50型橡皮电缆 空气明敷BX-4×35型橡皮电缆 空气明敷BLV型70平方铝芯线架空敷设搅拌机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ5-50/3砂浆搅拌机M1-3-1PE线接1号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-40/337.98BX-4×4型橡皮电缆 空气明敷搅拌站照明开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ5-50/21号碘钨灯M1-4-1PE线搅拌站照明开关箱接1号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-40/2 1.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/2分路漏电断路器DZ15L-40/22号碘钨灯M1-4-21.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/2分路漏电断路器DZ15L-40/23号碘钨灯M1-4-31.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/2分路漏电断路器DZ15L-40/24号碘钨灯M1-4-41.6BX-4×2.5型橡皮电缆 空气明敷钢筋对焊机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-250/3钢筋对焊机M2-1-1PE线钢筋对焊机开关箱接2号二级分配电箱BX-4×35型橡皮电缆 空气明敷分路漏电断路器DZ10L-250/3BX-4×35型橡皮电缆 空气明敷钢筋调直机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-50/3钢筋调直机M2-2-1PE线钢筋调直机开关箱接2号二级分配电箱BX-4×6型橡皮电缆 空气明敷分路漏电断路器DZ15L-40/3153.4832.56BX-4×6型橡皮电缆 空气明敷钢筋弯曲机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-20/3钢筋弯曲机M1-3-1PE线接2号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-10/3钢筋加工场照明开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ5-50/31号碘钨灯M2-5-1PE线钢筋加工场照明开关箱接2号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-40/3 1.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/32号碘钨灯M2-5-21.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/33号碘钨灯M2-5-31.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/34号碘钨灯M2-5-41.6BX-4×2.5型橡皮电缆 空气明敷4.34BX-4×4型橡皮电缆 空气明敷钢筋切断机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ10-20/3M1-4-1PE线钢筋切断机开关箱接2号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-20/3钢筋切断机11.94BX-4×4型橡皮电缆 空气明敷振动器开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式分路隔离开关DZ5-20/3分路隔离开关DZ5-20/3插入式振动器平板振动器M3-1-1M3-1-2 4.784.78BX-4×2.5型橡皮电缆 空气明敷PE线BX-4×4型橡皮电缆 空气明敷BX-4×4型橡皮电缆 空气明敷接3号二级分配电箱楼层振动器开关箱(可移动)分路漏电断路器DZ15L-10/3分路漏电断路器DZ15L-10/3楼层照明开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式隔离开关DZ5-50/31号碘钨灯M3-3-1PE线楼层照明开关箱(可移动)接3号二级分配电箱BX-4×4型橡皮电缆 空气明敷分路漏电断路器DZ15L-40/3 1.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/32号碘钨灯M3-3-21.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/33号碘钨灯M3-3-31.6BX-4×2.5型橡皮电缆 空气明敷隔离开关DZ5-50/3分路漏电断路器DZ15L-40/3高压汞灯M3-3-41.6BX-4×2.5型橡皮电缆 空气明敷电焊机开关箱内电器设备和规格回路编号回路名称计算电流(A)出线型号规格和敷设方式分路隔离开关DZ10-2100/3分路隔离开关DZ10-100/3M3-2-1M3-2-2PE线BX-4×35型橡皮电缆 空气明敷接3号二级分配电箱楼层电焊机开关箱(可移动)分路漏电断路器DZ15L-100/3分路漏电断路器DZ15L-100/3电渣压力焊机机80.58BX-4×16型橡皮电缆 空气明敷交流电焊机74.43BX-4×16型橡皮电缆 空气明敷第六章、外脚手架1、外脚手架平面投影图2、外脚手架外立面及剖立面示意图3、井架卸料平台防护门大样图4、楼层临边防护拦杆及固定节点示意图第七章、施工现场标准化建设实施与管理责任人分工明细表。
