第22章构件计算目录22.1搜索 (2)22.2漏项检查 (4)22.3单个构件可视化校验 (5)22.4区域效验 (6)22.5计算结果合并 (7)22.6工程量计算 (8)22.7增量计算 (9)22.7.1增量计算适用情况 (9)22.7.2增量计算操作操作流程 (10)22.8表格算量 (11)22.9浮动显示设置 (17)22.10查看本层建筑面积 (18)22.11面积系数 (18)22.12梁板折算 (19)22.13工程量计算书 (19)22.14形成标注图纸 (19)22.15打开标注图纸 (20)22.16尺寸标注 (21)22.17计算设置 (21)22.17.1CPU的选择 (21)22.17.2跨层扣减 (21)22.17.3可视化校验计算式 (22)22.1搜索左键点取图标，此命令主要用途是搜索算量平面图中的构件，统计出构件的个数，并且可以对搜索到的构件进行图中定位反查。
1．如图22-1-1的“搜索引擎”对话框，搜索文本框可以输入名称和多个属性组合作为搜索条件，属性间用空格隔开，表示或者关系。
输入要搜索的构件的名称，可以不用区分大小写。
也可以点击“高级”按钮展开界面，设定更详细的搜索条件，如图22-1-2。
图22-1-1图22-1-2功能构件大类选择构件大类构件小类选择构件小类属性参数根据构件小类显示相应的属性参数取值范围包括<>=和≠值软件默认值或者输入数值计划起始时间选择构件的开始时间信息计划终止时间选择构件的结束时间信息清单、定额编号输入清单或定额编号搜索范围搜索整个图形或框选的当前范围注意：1．点击计划起始时间后面的方框，如图22-1-3所示，弹出日期选择对话框，如图22-1-4，选择搜索构件的时间信息。
计划终止时间操作方法同计划起始时间是一样的。
图22-1-3图22-1-42．如果需要修改已经选择的计划起始或计划终止时间，直接点击重置清除已有数据。
第21章构件显示控制目录21.1构件显示 (1)21.2打开指定图层 (4)21.3隐藏指定图层 (4)21.4标高查看 (4)21.5整体三维显示 (4)21.6本层三维显示 (6)21.7区域三维显示 (7)21.8三维动态观察 (7)21.9全平面显示 (8)21.10屏幕旋转 (8)21.11实时平移 (9)21.12实时缩放 (9)21.13窗口缩放 (10)21.14显示选中图层 (10)21.15分层显示 (10)21.1构件显示左键点击图标，弹出如下图21-1-1所示对话框（支持快捷键Ctrl＋F切换该窗体的开关）。
图21-1-1构件显示控制控制显示九大类构件中的每一小类构件按施工段按施工段的类别划分显示构件控制显示CAD图纸中的一些图层，主要在CAD转化时使用（导CAD图层入CAD电子文档后软件会自动刷新构件显示控制目录树）调用调用用户保存的习惯性使用的图层显示状态保存对于当前图层状态可以保存为模板以便调用注意：点击调用按钮，可以调用保存的图层显示框架，如图21-1-2。
图21-1-22．点击保存按钮，可以保存图层显示的状态，如图21-1-3。
图21-1-33.分区显示按施工段显示构件3.1构件显示控制窗口新增“按施工段”勾选项以及图形和施工段页签；3.2施工段页签下可以对构件按施工段进行显示控制，便于查看构件所属施工段，如图21-1-4，21-1-5。
3.3V25.1.0版本施工段结构树中增加其它构件及CAD图层。
图21-1-4图21-1-521.2打开指定图层左键点击图标，用以打开被隐藏的图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，同时被隐藏的图层显示出来，左键选取要打开的图层即可，可以多选。
21.3隐藏指定图层左键点击图标，用以隐藏图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，左键选取要隐藏的图层即可，可以多选。
21.4标高查看左键点击图标，用以查看某个构件的标高，左键选择需要查看的构件即可出现标高标注，如图21-4-1。

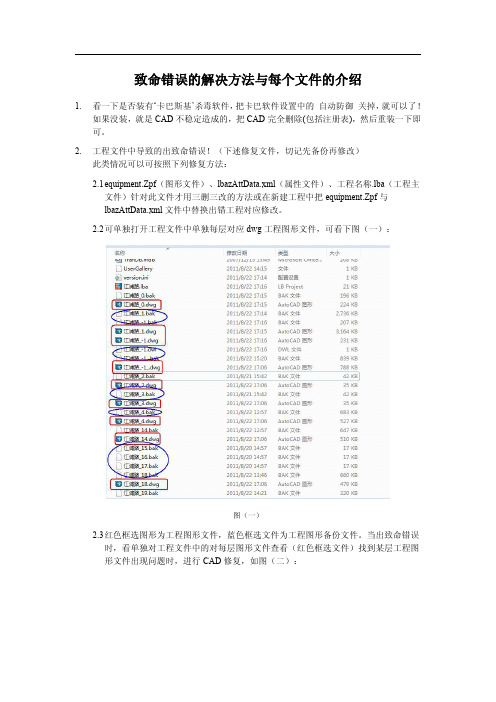

致命错误的解决方法与每个文件的介绍1.看一下是否装有‘卡巴斯基’杀毒软件，把卡巴软件设置中的自动防御关掉，就可以了！如果没装，就是CAD不稳定造成的，把CAD完全删除(包括注册表)，然后重装一下即可。
2.工程文件中导致的出致命错误！（下述修复文件，切记先备份再修改）此类情况可以可按照下列修复方法：2.1equipment.Zpf（图形文件）、lbazAttData.xml（属性文件）、工程名称.lba（工程主文件）针对此文件才用三删三改的方法或在新建工程中把equipment.Zpf与lbazAttData.xml文件中替换出错工程对应修改。
2.2可单独打开工程文件中单独每层对应dwg工程图形文件，可看下图（一）：图（一）2.3红色框选图形为工程图形文件，蓝色框选文件为工程图形备份文件。
当出致命错误时，看单独对工程文件中的对每层图形文件查看（红色框选文件）找到某层工程图形文件出现问题时，进行CAD修复，如图（二）：图（二）2.4如形文件也打不开情况下，可调用备份文件修改连备份也出错可用高版本CAD2011打开再另存为CAD2004.DWG格，如图（三）：图（三）2.5按照上述方法还是不行，只能出终极绝招。
打看CAD2006新建一张图形文件把名称改为之前错误的图形文件名，再把新建图形文件替换工程文件出错的图形文件。
此方法虽可解决工程打开出错问题。
但有一个致命点就是以修改那一层CAD图形文件及鲁班构件全部丢失。
2.6LayWire.dwg（桥架配引线中的线缆文件）、MainPipe.dwg（跨楼工程标高竖向构件文件）、StardardRoom.dwg（创建标准房间文件）。
上述三个文件也会导致致命错误的原因，可单独打开修复或修改备份StardardRoom.dwg文件出现的致命错误建议把此文件删除重新创建标准房间布置，如图（四）：图（四）3.还有一种情况是常见中CAD病毒导致，此情况一般都是在USB或网上传送CAD电子图时带有的CAD病毒文件。
鲁班软件2012年6月版升级流程及常见问题一、土建或者安装专业的用户，升级流程1.第1种途径：安装程序包（除了第一次打开软件时需要保持联网状态，其他过程跟传统升级一样）1）从鲁班官网下载程序包。
2）点击程序包，根据提示完成安装。
3）电脑保持联网状态，插入正版锁，打开软件，即可使用，以后使用不联网也可。
2.第2种途径：在线升级（需要正版锁+账号）1）插入正版软件锁。
2）打开软件，点击iLuban-检查更新（或者点击工具栏帮助-检查更新），进行在线升级，如下图或者点击软件弹窗消息进行升级，如下图3）输入账号和密码，升级时提示输入鲁班通行证（即电子鲁班论坛账号，普通账号、正版账号或者VIP账号均可）；如没有账号则点击“免费注册”，注册好后再输入账号密码。
4）按提示完成升级。
5）电脑保持联网状态，插入正版锁，打开软件，即可使用，以后使用不联网也可。
二、钢筋专业用户，升级流程1.第1种途径：安装程序包1）从鲁班官网下载程序包。
2）点击程序包，根据提示完成安装。
3）电脑保持联网状态，插入正版锁，打开软件，如果锁已绑定有11G，直接自动获取授权文件，进入软件，没有任何提示。
如果锁没绑11G，则鲁班通行证输入框（如下图），输入账号密码。
4）若输入的账号没有11G，则提示开通11G（如下图），点击“立即开通”。
5）跳转至网页购买11G（如下图）。
6）购买后返回软件点击4）图中的“重试”，会提示立即绑定锁（如下图）。
点击“立即绑定11G”，跳转至绑定页面（如下图），确认信息无误后点击“立即绑定”即可完成锁与11G的绑定。
回到软件界面，提示框点击“重试”，即可自动完成申请授权，进入软件。
2.第2种途径：在线升级目前钢筋能在线升级的都是VIP用户，输入VIP账号密码在线升级后，根据提示完成11G绑定锁，即可使用软件。
三、常见问题1.问：我有钢筋正版锁，但没有11G服务套餐，升级成学习版后旧版本还能用吗？答：升级后电脑里有两个版本；旧版本仍然保留，可以继续使用，只是桌边图标没有了，需要从软件目录里打开软件，可以手动建立桌面快捷方式。
鲁班土建软件技巧分享分享1在打开工程时，构件显示全部打开，梁或其他构件只有一根线时，可以在绘图区右键选项如图1，在应用实体填充前的勾勾上，如已勾上则先勾去应用在勾上应用即可。
附件1.jpg(750.88 KB)2010-7-1 13:09分享2在打开工程或者切换楼层提示“在只有一个顶点的二维多段线（0）上增加一个顶点”如图这样会导致打开工程或者切换楼层很慢。
解决方法：在出现的楼层里面，进行梁体支座识别框选全部的梁体，这样就不会再提示了。
分享3cad图纸里面的门窗表，在转化门窗表的时候如果正框框选提取不成功框选门窗的信息提取不进来的情况。
解决方法：1 可以试下反框提取（右下角往上面框）门窗表2 或者是x的命令分解下再框选提取即可!分享4打开CAD图纸时候总是以一个CAD窗口打开，不能生成多个CAD窗口，不方便切换多张图纸。
解决方法：对绘图区空白位置点右键，选择“选项”找到如图位置，将“单文本兼容模板”勾上即可。
注意：如果当前已经打开了多张图纸，该选项是灰色不能修改的。
因此修改前一定要关掉所有图纸，只单独打开一张。
分享5选中不变虚的处理办法。
病症：有时点击命令再对构件操作的时候构件本身并没有变虚的显示，右键命令却已经生效！药方：在命令栏中输入highlight命令，回车，输入1，回车即可分享6异型柱体的快速建立软件的自定义断面功能相信大家都知道能解决很多异型构件的布置。
针对异型柱体，有这样一种技巧可以快速定义和布置。
首先我们用CAD画线命令绘制异型柱的断面，然后大家可能会联想到用自定义断面创建去提取断面。
其实这个时候大家可以直接用CAD转化柱，提取绘制好的断面转化即可，这样断面就直接进入到软件里了，我们再修改下名称即可，比用自定义断面创建要快很多。
大家可以试试。
分享7关于打开cad图纸选择字体样式的简单处理办法!我们在打开cad图纸的时候总是要先选择字体，在这里分享一个简单的方法：在安装路径/AutoCAD 2006/Fonts里面将gbcbig前面加@变成@gbcbig，将@extfon变成extfon即可，以后弹出对话框直接点击确定即可下一次打开cad文件到时候选择字体就可以直接回车就行了。
