消防工程安装技术方案一、背景介绍消防安全是保障人民生命财产安全的重要工作内容，消防工程安装技术方案是指对建筑物进行专业的消防设备、设施、管线等安装的技术方案设计。
合理有效的消防工程安装技术方案对提高建筑物的消防安全水平、确保人员生命财产安全具有重要意义。
消防工程安装技术方案的主要目标是在特定的建筑物内界定消防设备设施的类型、位置、数量和技术参数，是指引定的消防产品及其连接组装、验收检测和维护修理技术。
二、消防工程安装技术方案的基本原则1. 消防工程安装应符合国家相关的强制性法律、法规和标准。
2. 灭火系统设计应当科学合理，确保满足消防要求，提高灭火效果。
3. 疏散设施设计应满足人员疏散的需要，缩短疏散时间，保证人员安全。
4. 配备应满足实际防火需要，应根据建筑的用途、特点、危害性程度、防火分区策略等实际情况进行合理设置。
5. 消防设备设施应能够满足消防应急处理的需要，保障被服务部位的安全和设备的正常运行。
6. 签定消防产品及其连接组装、验收检测和维护修理技术，确保消防设备设施安全可靠。
7. 便于工程管理、维护和更新。
三、消防工程安装技术方案的设计内容1. 消防给水管道系统：根据建筑物的消防水源供应条件、建筑物的高度和面积、消防水压力和流量等因素，合理设计消防给水管道系统，包括管道的布置、直径和材质等技术参数。
2. 消防排水系统：设计消防排水系统，包括建筑物内部消防水源装置的排水系统、消火栓系统、自动喷水灭火系统和固定灭火系统的排水系统等。
3. 消防自动喷水灭火系统：根据建筑物的用途、危险性和防火分区策略等确定自动喷水灭火系统的类型和位置，包括喷头的数量、布局和灭火水流量等技术参数。
4. 消防报警系统：设计火灾报警系统，包括火灾探测器的类型、位置和布局、联动控制系统以及声光报警设备等技术参数。
5. 疏散通道和消防通道：设计建筑物内的疏散通道和消防通道，包括通道的宽度、长度和位置、通道门的类型和位置等技术参数。
2024年一级建造师《机电工程管理与实务》教材变动解析一、教材变动情况分析（一）内容变化1．7章40节→16章55节2．页码增加35页3．整体变化在53%左右，实质性内容变化为40%。
4．修改逻辑：“技术→管理→法规”修改为“技术→法规→管理”【新增】P20删除P30P61P81-82（一）线路测量【变动】（二）基础施工【新增1条】（三）杆塔施工【新增】（四）放线架线【新增123条】（五）导线连接【全变】2）基础施工【新增1条】（3）耐张塔和悬垂转角……3）杆塔施工（1）混凝土电杆【新增】①预应力……②杆塔拉线应对称调整并收紧，……③横担安装应平正……④整体立杆杆立好……（2）铁塔【不变】4）放线架线【新增123条】（1）电压等级为220kV……（2）张力放线过程中应有……（3）线盘架设放线时，……（4）放线要求【不变】5）导线连接变成7条，全部修改P180-182P83-852.电缆线路施工技术1）电缆敷设前检查【顺序调整且删除146条】（1）电缆型号、规格、……（2）充油电缆接头应无渗漏油，油样应试验合格。
（3）按设计和实际……（4）电缆封端应严密，……2）电缆敷设【新增】（1）支架上敷设电缆的要求1按电压等级由高至低……235kV及以下的相邻电……3工作与备用电缆应配……（2）电缆保护套管及夹具要求1坪以上2m内、……2定电缆用的夹具……（3）直埋电缆敷设要求删除第8条（4）排管电缆敷设要求（5）电缆施放（6）标志牌的装设3）防火分隔【新增】（1）建筑物中电缆引至电气柜……（2）公用电缆沟、……（3）与电力电缆同通道……（5）在电缆竖井中，……4）电缆线路绝缘电阻测量和耐压试验二、电缆线路的敷设（一）室外电缆线路敷设的要求1.直埋电缆敷设要求（8）严禁将电缆平行敷设于管道的上方或下方。
【删除】2.排管电缆敷设要求（1）电缆排管的敷设（2）电缆保护管的敷设3.电缆沟或隧道内电缆敷设的要求（二）电缆（本体）敷设要求1.电缆敷设前的检查2.电缆施放要求3.电力电缆接头的布置4.标志牌的装设（三）电缆线路绝缘电阻测量和耐压试验P183-184P87-88P130删除（5）孔板或喷嘴采用单独钻孔的角接取压时的安装要求:1）上、下游侧取压孔轴线，……2）取压孔的直径宜为4……删除3.温度检测仪表安装用焊接时，应采用无腐蚀性焊药。
一、单项选择题（共20题，每题1分。
每题的备选项中，只有1个最符合题意。
错选，本题不得分）1. 在钢中加少量的合金元素，使其在金属基体表面形成保护层，提高钢材的耐候性，同时保持良好的焊接性能的是（）。
A. 耐热钢B. 耐磨钢C. 耐候钢D. 低合金高强度钢【答案】C P21H411010 机电工程常用材料特殊性能低合金高强度钢（特殊钢）1. 特殊性能低合金高强度刚分类主要包括：耐候钢、耐热钢、耐磨钢、低合金高强度钢特殊性能低合金高强度钢的特性及用途（1）耐候钢。
在钢中加入少量的合金元素（铜、镍等耐腐蚀元素），使其在金属基体表面形成保护层，提高钢材的耐候性，同时保持良好的焊接性能。
例如，桥梁、建筑、塔架、车辆和其他要求耐候性能好的钢结构等。
（2）耐热钢。
在高温下具有良好的抗蠕变、抗断裂和抗氧化的能力，以及必要的韧性。
例如，加热炉、锅炉、燃气轮机等高温装置中的零件。
（3）耐磨钢。
常用于承受严重磨损和强烈冲击的零件。
例如，车辆履带、挖掘机铲斗、破碎机腭板、铁轨及分道叉、吊车轨道等。
（4）低合金高强度钢。
石油天然气长距离输送的管线钢，要求采用高强度、高韧性、优良的加工性、焊接性和抗腐蚀性等综合性能的低合金高强度钢。
2. 安装标高基准点一般设置在设备基础的（）。
A. 最高点B. 最低点C. 中心标板上D. 边缘附近【答案】D P271H412010 测量技术安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。
标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。
采用钢制标高基准点，应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。
连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。
（2018新增）中心标板中心标板（①配合土建埋设；②基础养护期满埋设）；根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
设备安装平面基准线不少于纵、横两条。

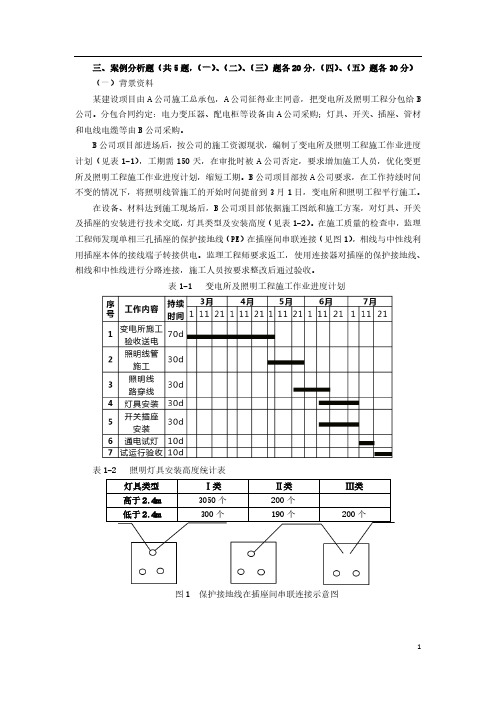

三、案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）（一）背景资料某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B 公司。
分包合同约定：电力变压器、配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。
B公司项目部进场后，按公司的施工资源现状，编制了变电所及照明工程施工作业进度计划（见表1-1），工期需150天，在审批时被A公司否定，要求增加施工人员，优化变更所及照明工程施工作业进度计划，缩短工期。
B公司项目部按A公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1日，变电所和照明工程平行施工。
在设备、材料达到施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度（见表1-2）。
在施工质量的检查中，监理工程师发现单相三孔插座的保护接地线（PE）在插座间串联连接（见图1），相线与中性线利用插座本体的接线端子转接供电。
监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过验收。
表1-1 变电所及照明工程施工作业进度计划表1-2 照明灯具安装高度统计表灯具类型Ⅰ类Ⅱ类Ⅲ类高于2.4m3050个200个低于2.4m300个190个200个图1 保护接地线在插座间串联连接示意图问题：1. B公司项目部编制的施工作业进度计划（表1-1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？2. B公司采用自备电源作为施工用电时，应注意哪些问题？3. 本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
4. 图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。
1. B公司项目部编制的施工作业进度计划（表1-1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？【答】作业进度计划被A公司否定的原因是劳动力资源及施工人员配置过少，没有充分考虑了工作间的衔接关系。
一级建造师总结材料《消防工程施工技术》一、单项选择题1、()适用于大型建筑群.超高层建筑。
A、控制中心报警系统B、集中报警系统C、区域报警系统D、混合报警系统【正确答案】A【答案解析】本题考查的是火灾自动报警及消防联动控制系统的组成及功能。
控制中心报警系统由设置在消防控制室的集中报警控制盘、消防控制设备等组成，适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手动控制。
2.为火灾探测器供电，接收探测点火警电信号，是整个火灾自动报警系统的指挥中心的是()。
A、火灾显示盘B、输入模块C、手动报警按钮D、火灾自动报警控制器【正确答案】D【答案解析】本题考查的是火灾自动报警及消防联动控制系统的组成及功能。
火灾自动报警控制器在火灾自动报警系统中，为火灾探测器供电，接收探测点火警电信号，以声、光信号发出火灾报警，同时显示及记录火灾发生的部位和时间，并向联动控制器发出联动信号，是整个火灾自动报警系统的指挥中心。
3、当火灾发生后，通过（）发出声和光报警信号，开启正压新风，使人员安全疏散。
A、联动控制器B、控制模块C、输入设备D、输出设备【正确答案】B【答案解析】本题考查的是火灾自动报警及消防联动控制系统的组成及功能。
当火灾发生后，通过控制模块发出声和光报警信号，开启正压新风，使人员安全疏散。
4.适用于建筑装饰要求较高、不允许有水渍损失、灭火要求及时的建筑和场所的闭式喷水灭火系统是（）。
A、干式系统B、湿式系统U干湿式系统D、预作用系统【正确答案】D【答案解析】本题考查的是灭火系统的类别及功能。
预作用系统比湿式系统和干式系统多了一套自动探测报警控制系统，系统比较复杂、投资较大。
一般用于建筑装饰要求较高、不允许有水渍损失、灭火要求及时的建筑^口场所。
5.适用于火灾蔓延速度快.闭式喷头不能有效覆盖起火范围等的高危险场所的是（）。
A、干式系统B、雨淋系统C、水幕系统D、水喷雾系统【正确答案】B【答案解析】本题考查的是灭火系统的类别及功能。
1H414050 电梯工程安装技术1H414050 电梯工程安装技术1H414051 电梯工程的施工程序一、电梯的分类及技术参数1.电梯的分类（一）工类为运送乘客而设计的电梯。
（二）Ⅱ类主要为运送乘客，也可运送货物（三）Ⅲ类为运送病床（包括病人）及医疗设备（四）Ⅳ类主要为运输由人伴随的货物（五）V 类杂物电梯。
（六）VI 类为适应交通流量和频繁使用而特别设计的电梯，如高速电梯。
1H414050 电梯工程安装技术2.电梯的主要参数电梯的主参数包括额定载重量和额定速度。
3.电梯的基本构成电梯一般由机房、井道、轿厢、层站四大部位组成。
电梯通常由拽引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统、安全系统等八大系统组成。
1H414050 电梯工程安装技术对重的作用是平衡轿厢的，既在轿厢和对重框之间有曳引绳连接，曳引绳由屋顶的曳引轮与曳引绳产生的摩擦力来带动轿厢上下运动。
对重的作用是平衡轿厢的重量，这样曳引轮只需要带动轿厢与对重重量之差，即可使轿厢上下运动。
1H414050 电梯工程安装技术4.电梯安装工程是建筑安装的一个分部工程。
它是由电力驱动的曳引式或强制式电梯、液压式电梯、自动扶梯、自动人行道三个子部分工程组成。
二、电梯安装前应履行的手续书面告知工程所在的直辖市或设区的市的特种设备安全监督管理部门，告知后即可施工。
1H414050 电梯工程安装技术三、电梯安装的施工程序电梯工程安装技术 电梯工程安装技术 电梯的分类及技术参数 12单 电梯安装前应履行的手续 13案 电梯安装的施工程序 13案 电梯准用程序 电梯工程安装技术 《电梯工程施工质量验收规范》GB50310-2002的要求及适用范围 电力驱动的曳引式或强制式电梯安装要求 14单 13案 自动扶梯、自动人行道安装工程质量验收要求 15单 专家复习建议： 1.重点章节，1～10分； 2.近几年考的较多，属于热门考点； 3.知识点较多，根据图片处理解记忆。
2021年一级建造师机电工程管理与实务考点精析1H414060消防工程施工技术1H414063消防工程验收的规定与程序一、消防工程验收的规定1.国务院住房和城乡建设主管部门对特殊建设工程实施消防设计审査、消防验收、备案以及备案抽查管理。
2.具有下列情形之一的特殊建设工程，建设单位应当向住房和城乡建设主管部门申请消防设计审查，并在建设工程竣工后向出具消防设计审核意见的消防机构申请消防验收。
未经消防验收或者消防验收不合格的，禁止投入使用。
（1）建筑总面积大于2万㎡的体育场馆、会堂，公共展览馆、博物馆的展示厅。
（2）建筑总面积大于1.5万㎡的民用机场航站楼、客运站候车室、客运码头候船厅。
（3）建筑总面积大于1万㎡的宾馆、饭店、商场、市场。
（4）建筑总面积大于2500㎡的影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门诊楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，寺庙、教堂。
（5）建筑总面积大于1000㎡的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集型企业的员工集体宿舍。
（6）建筑总面积大于500㎡的歌舞厅、录像厅、放映厅、卡拉OK厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱乐功能的餐馆、茶馆、咖啡厅。
（7）国家工程建设消防技术标准规定的一类高层住宅建筑。
（8）城市轨道交通、隧道工程，大型发电、变配电工程。
（9）生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的充装站、供应站、调压站。
（10）国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼。
（11）单体建筑面积大于4万㎡或者建筑高度超过50m的其他公共建筑。
3.其他建设工程，实行消防验收备案、抽査管理制度。
4.依法应当经消防设计审查、消防验收的建设工程，未经审查或者审查不合格的，不得组织施工；未经消防验收或者消防验收不合格的，禁止投入使用；其他建设工程经依法抽査不合格的，应当停止使用。
2021年一级建造师机电工程管理与实务考点精析1H414060消防工程施工技术（二）水灭火系统施工要求1.消火栓系统施工要求(1)室内消火栓系统1)管径小于100mm 的镀锌钢管宜采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于或等于100mm 的镀锌钢管应采用法兰或沟槽式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
2)消火栓的栓口朝外，栓口中心距地面应为1.1m ；并不应安装在门轴侧。
3)室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。
(2)室外消火栓灭火系统1)墙壁水泵接合器的安装应符合设计要求。
设计无要求时，其安装高度距地面宜为0.7m ;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
2)室外水泵接合器应设置永久性标志铭牌，并应标明供水系统、供水范围和额定压力。
(3)管道水压强度试验的试验压力应符合表的规定。
管道水压强度试验压力表1H414062管材类型系统工作压力P(MPa)试验压力P(MPa)钢管≤1.0 1.5P，且不应小于1.4>1.0P+0.4球墨铸铁管≤0.52P >0.5P+0.5钢丝网骨架塑料管P 1.5P，且不应小于0.8(4)消火栓系统的调试应包括：水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀调试；消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速启闭装置调试，并应包含报警阀的附件电动或电磁阀等阀门的调试；排水设施调试；联锁控制试验。
2.自动喷水灭火系统要求（1）自动喷水灭火系统的管道横向安装宜设2‰-5‰的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净1／4时，应采取相应的排水措施。
（2）消防水泵水泵的出口管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表和泄压阀。
2020年一级建造师《机电实务》考试真题及答案解析一、单项选择题（共20题，每题一分，每题的备选项中，只有一个最符合题意。
）1.无卤低烟阻燃电缆在消防灭火时的缺点是（）。
A.发出有毒烟雾B.产生烟尘较多C.腐蚀性能较高D.绝缘电阻下降【答案】D【解析】无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂，氢氧化物又称为碱，其特性是容易吸收空气中的水分（潮解）。
潮解的结果是绝缘层的体积电阻系数大幅下降，由原来的17MΩ/km可降至0.1MQ/km。
【考点来源】第一章第一节第一目：1H411010机电工程常用材料2.下列考核指标中，与锅炉可靠性无关的是（）。
A.运行可用率B.容量系数C.锅炉热效率D.出力系数【答案】C【解析】锅炉可靠性：锅炉可靠性一般用五项指标考核，即运行可用率、等效可用率、容量系数、强迫停运率和出力系数。
【考点来源】第一章第一节第二目：1H411020机电工程常用工程设备3.长输管线的中心定位主点不包括（）。
A.管线的起点B.管线的中点C.管线转折点D.管线的终点【答案】B【解析】定位的依据：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
例如，管线的起点、终点及转折点称为管道的主点。
【考点来源】第一章第二节第一目：1H412010工程测量技术4.发电机安装程序中，发电机穿转子的紧后工序是（）。
A.端盖及轴承调整安装B.氢冷器安装C.定子及转子水压试验D.励磁机安装【答案】B【解析】发电机设备的安装程序是：定子就位→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
【考点来源】第一章第三节第五目：1H413050发电设备安装技术5.下列自动化仪表工程的试验内容中，必须全数检验的是（）。
A.单台仪表校准和试验B.仪表电源设备的试验C.综合控制系统的试验D.回路试验和系统试验【答案】D【解析】仪表回路试验和系统试验必须全部检验。
