重庆工商大学城市污水设计任务书(空)

城市污水处理厂课程设计任务书一、设计任务华东地区某城市二级污水处理厂设计二、设计资料(一) 排水体制：完全分流制(二) 污水量1.城市设计人口****万人。

居住建筑内设有市内给水排水卫生设备和淋浴设施。

2.城市公共建筑物水量按成水污水量的30%计。

3.工业污水量为6000m3/d。

其中包括工业企业内部生活及淋浴污水。

4.城市混合污水变化系数（三）混合物水水质1.水质参数BOD5=240 mg/LMLVSS=180 mg/LCOD=350 mg/LMLSS=220 mg/LTN=40mg/LNH3-N=30 mg/LTP=4.5 mg/L2.金属及有毒物质：微量3.冬季平均污水温度12℃，夏季平均污水温度28℃。

（四）污水处理程度达到城市污水处理厂二级排放标准GB18918-2002（五）气象资料1.气温：年平均12℃，夏季平均29℃，冬季平均-7℃。

2.夏季主导风向：东南3.年平均降雨量：720mm4.冰冻期：67 d(六) 水文资料1.河流最小流量：1.2m3/s，最小流速：0.3m/s2.河流最大流量：12.0m3/s，最大流速：1.2m/s3.河流平均流量：4.3m3/s，最大流速：0.8m/s4.河流最高水位：17.40m，正常水位：16.30m，最低水位：15.10m5.河道宽度：40m，河底高程：14.20m6.地下水深度：-3.5m7.土壤冰冻深度：65cm（七）工程地质资料1.土壤承载力：13.5t/m32.设计地震烈度：8度（八）污水处理厂进水干管数据管底内标高：12.30m管径：1200mm三、设计内容及要求1.城市污水处理厂设计2.设计计算说明书一份3.污水处理厂总平面布置图1张编写格式具体要求1、课程设计作图严格用AutoCAD按比例画图，最后打印为A3的图纸。

2、课程设计计算书编写后放于“档案袋”提交。

3、课程设计说明书须有“封面”、“目录”。

4、课程设计计算书编写具体格式严格按给定格式编写。

《城市给水处理厂》课程设计任务书一、设计项目某城市给水厂净水工艺初步设计二、设计时间:2008年11月27 日至2008年12 月5 日共1.5周。

三、设计任务:1. 根据所给水质情况, 确定处理工艺流程, 并用方框图表示。

2. 选用给水管网课程设计所计算的最大日用水量, 或由教师给定的水量作为本设计的设计水量。

3. 根据混凝实验结果选用混凝剂并决定其投量（也可参考设计手册比照相似情况选用）, 设计计算溶药池、溶液池的溶积、设计投药系统及药库并进行相应的平面布置。

4．设计计算混合池、絮凝池、沉淀池（或澄清池）, 并在设计说明书中绘出它们的工艺流程图（单线图）。

5．设计计算滤池（包括根据筛分资料, 将滤料改组成所需d10=0.5mm, K80=1.8）, 并绘出工艺图（1号工程图）。

6. 设计计算加氯间、氯库。

7. 设计计算清水池容积。

8. 设计计算各构筑物之间的联接管道（它括水头损失值）。

9．设计全厂总平面布置和高程布置, 并绘出其平面布置和高程布置图（1号工程图）。

四、基础资料1. 厂区地形图（地形已平整, 高程可定为58.00米）2. 原水水质分析表原水水质分析表《城市给水处理厂》课程设计指导书一、目的和要求1. 掌握给水处理厂设计的一般步骤, 内容和方法, 并提高设计计算、绘图能力, 培养自己分析问题和解决问题的能力。

2. 对给水处理所学的内容进一步系统的总结和学习, 加深理解、巩固所学知识。

3．熟悉一些设计常用资料, 并能应用之。

4．培养自己刻苦钻研、严格细致、精益求精的精神, 提高自学能力和独立工作能力。

二、设计前准备:明确设计任务和要求, 熟识任务书和指示书, 并根据所安排日程安排好设计计划, 准备好必要的书籍、规范、设计手册（主要是第三册）及计算和绘图工具。

三、设计内容、步骤、方法1. 处理流程的决定根据原水水质分析表和生活饮用水卫生标准（GB5749－2006）, 并经过技术经济比较, 决定其工艺流程, 用方框图表示在说明书上。

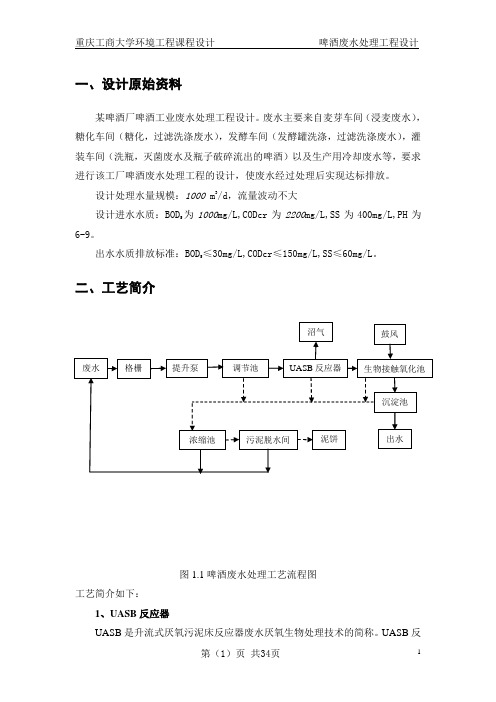

一、设计原始资料某啤酒厂啤酒工业废水处理工程设计。

废水主要来自麦芽车间（浸麦废水），糖化车间（糖化，过滤洗涤废水），发酵车间（发酵罐洗涤，过滤洗涤废水），灌装车间（洗瓶，灭菌废水及瓶子破碎流出的啤酒）以及生产用冷却废水等，要求进行该工厂啤酒废水处理工程的设计，使废水经过处理后实现达标排放。

设计处理水量规模：1000 m 3/d ，流量波动不大设计进水水质：BOD 5为1000mg/L,CODcr 为2200mg/L,SS 为400mg/L,PH 为6-9。

出水水质排放标准：BOD 5≤30mg/L,CODcr ≤150mg/L,SS ≤60mg/L 。

二、工艺简介图1.1啤酒废水处理工艺流程图工艺简介如下： 1、UASB 反应器UASB 是升流式厌氧污泥床反应器废水厌氧生物处理技术的简称。

UASB 反格栅调节池提升泵UASB 反应器 生物接触氧化池沉淀池废水出水 浓缩池污泥脱水间泥饼沼气鼓风应器是集有机物去除及泥（生物体）、水（废水）和气（沼气）三相分离于一体的集成化废水处理工艺，起工艺的突出特征是反应器中可培养形成沉降性能良好的颗粒污泥、形成污泥浓度极高的污泥床，使其具有容积负荷高，污泥截留效果好，反应器结构紧凑等一系列优良的运行特征。

2、生物接触氧化池生物接触氧化法是在生物接触氧化池内装填一定数量的填料，利用栖附在填料上的生物膜和充分供应的氧气,通过生物氧化作用,将废水中的有机物氧化分解,达到净化目的。

在可生化条件下，不论应用于工业废水还是养殖污水、生活污水的处理，都取得了良好的经济效益。

该工艺因具有高效节能、占地面积小、耐冲击负荷、运行管理方便等特点而被广泛应用于各行各业的污水处理系统。

3、污泥处置各构筑物产生的污泥通过污泥管道进入污泥浓缩池，再通过板式压滤机将污泥脱水，然后将污泥外运处置。

构筑物设计和计算在构筑物设计和计算中，参数的选择主要依据为《给排水设计手册》、《环境工程设计手册》和《废水生物处理工程设计实例详解》（阮文权主编）。

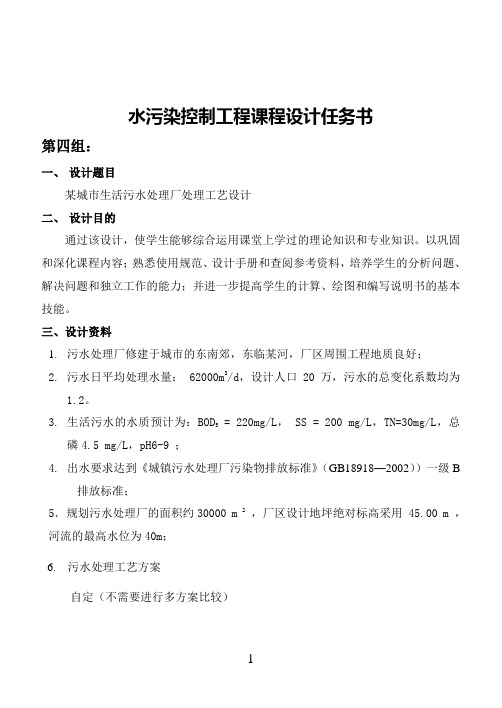

水污染控制工程课程设计任务书第四组：一、设计题目某城市生活污水处理厂处理工艺设计二、设计目的通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。

以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生的分析问题、解决问题和独立工作的能力；并进一步提高学生的计算、绘图和编写说明书的基本技能。

三、设计资料1.污水处理厂修建于城市的东南郊，东临某河，厂区周围工程地质良好；2.污水日平均处理水量： 62000m3/d，设计人口20万，污水的总变化系数均为1.2。

3.生活污水的水质预计为：BOD= 220mg/L， SS = 200 mg/L，TN=30mg/L，总5磷4.5 mg/L，pH6-9 ；4.出水要求达到《城镇污水处理厂污染物排放标准》（GB18918—2002））一级B排放标准；5．规划污水处理厂的面积约30000 m 2，厂区设计地坪绝对标高采用 45.00 m ，河流的最高水位为40m；6. 污水处理工艺方案自定（不需要进行多方案比较）四、设计内容和步骤：该设计基本按初步设计要求，设计污水处理流程，对处理构筑物进行较详细的工艺计算，绘制必要的图纸，提出所需的主要设备。

1. 根据原始资料计算污水处理厂的设计流量、水质和确定污水处理程度。

2.根据当地自然条件和上述计算，确定污水处理方法和污水污泥流程以及有关处理构筑物。

3.设计和计算各主要处理构筑物,附构筑物草图，标上各部分尺寸。

4.总平面图设计污水处理厂总平面设置：包括处理构筑物的平面布置、生产性辅助建筑物（鼓风机房、污泥泵房、配电间、锅炉房、机修间、化验室、仓库等）及生活福利建筑（办公室、车库、宿舍、食堂、传达室等）的布置。

（某些未经设计的构筑物，仅需示意，如集水井、污水泵房）；①平面布置应尽量紧凑，在规定的范围内结合远期发展布置，并应考虑施工上的方便；②厂内应有道路通向各构筑物，以便运输；③厂内应充分绿化，以改善卫生条件和美化环境。

贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

2.任务根据已知资料，进行城市污水处理厂的工艺设计。

要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。

二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。

第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。

第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。

第四章污泥处理构筑物的设计。

按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。

第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。

污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。

总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。

图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。

图中应附图例及必要的文字说明。

污水处理工程毕业设计任务书一、毕业设计题目灌南县1.5万m 3/d 污水处理厂工艺设计 二、毕业设计目的毕业设计是学生四年学习成果的应用和总结，是培养高级工程技术人才的一 个重要环节。

它培养学生综合运用所学的基本理论、基本知识和基本技能，分析 解决工程实际问题，进行工程师所必需的综合训练。

初步学习如何在收集资料和调研的基础上，根据设计城市的基本概况，拟定 污水处理厂的设计方案，并进行相关设计。

通过本次设计树立正确的设计思想和 安全经济观念；提高资料检索、文献阅读、运用规范、设计计算、撰写论文或设 计说明书、计算书及 CAD 绘图的能力；培养学生细致踏实、 认真负责的工作作风， 为即将走上工作岗位作好准备。

三、毕业设计任务根据灌南县总体规划及相关设计资料进行灌南县污水厂的工艺设计，具体内 容包括处理方案的选择、污水处理构筑物及污泥处理构筑物的设计。

四、毕业设计成果五、原始资料：1 、城市概况：灌南县位于江苏省的东北部， 地处北纬33059至34027,'东经119o07至119o4&冻 邻黄海，西接沭阳，南与涟水、响水二县为邻，北隔新沂河与灌云县相望。

灌南县因地 处灌河流域，位于灌云县之南而得名。

灌南县属黄泛平原区，地势平坦。

全境东西为71km ，南北为30 km ，全县总面积 为1026.1 km 2。

其中，陆地面积 762.8 km 2，占总面积的74.36%;水域面积263.3 km 2, 占总面积的 25.66%。

地势西高东低，南高北低，由西南向东北逐渐倾斜，形状酷似放 在黄海之滨的一把金钥匙。

灌南县对外交通比较便利。

204国道、宁连一级公路、淮高灌南省道、连新线纵穿 南北; 307沭陈线、306响秦线横贯东西，形成对外交通网络。

航运自然条件得天独厚。

1、 2、 3、 设计说明书及计算书一份； 污水处理厂总平面布臵图，工艺流程图、高程布臵图； 单项处理构筑物工艺施工图及细部详图 1〜2张。

《水污染控制工程》课程设计任务书一、课程设计的内容和深度《水污染控制工程》课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图方面等得到锻炼。

针对一座二级处理的城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。

最后完成设计计算说明书和设计图（污水处理厂平面布置图、污水处理厂高程图和主要构筑物设计图）。

设计深度为初步设计的深度。

二、《水污染控制工程》课程设计任务书1、设计题目：某城市污水处理厂工艺设计。

2、基本资料（1）污水量及水质：污水处理水量及污水水质分小组按不同数据给出如下：（mg/L）（2）处理要求污水级二级处理后应符合以下具体要求：COD cr≦60mg/L；BOD5≦20 mg/L；SS≦20 mg/L；NH3-N≦8 mg/L；TN≦20 mg/L；TP≦1 mg/L（3）处理工艺流程具体流程如下：a.污水→格栅间→污水泵房沉砂池→厌氧池→氧化沟→二沉池→消毒池→出水b.污水→格栅间→污水泵房沉砂池→初沉池→A2/O池→二沉池→消毒池→出水（4）气象与水文资料风向：多年主导风向为北北东风气温：最冷月平均为5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-1℃，最大冻土深度为0.05m水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm地下水水位，地面下5-6m。

（5）厂区地形污水厂选址在64-66m之间，平均地面标高为64.5m,出水口标高60.0m。

平均地面坡度为0.3%-0.5%，地势为西北高，东南低。

厂区征地面积为东西长380m，南北长280m。

3.设计内容①对工艺构筑物选型作说明；②对主要处理设施（格栅、沉砂池、初沉池、生化池、二沉池）进行工艺计算；③ CAD画出污水处理厂的平面布置图和高程布置图；④沉沙池、初沉池、生化池、二沉池中任选一构筑物进行构筑物设计计算，并绘制相关构筑物的CAD设计图。

水污染控制工程课程设计题目：某城镇二级污水处理厂设计指导老师：设计人：班级：时间：设计任务书一、课程设计的目的本课程设计是水污染控制工程教学中的一个重要实践环节，要求综合运用所学的有关知识，掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

1复习和消化所学课程内容，初步理论联系实际，培养分析问题和解决问题的能力。

2了解并掌握污水处理工程设计的基本方法、步骤和技术资料的运用；3训练和培养污水处理的基本计算方法及绘图的基本技能；4提高综合运用所学理论知识独立分析和解决问题的能力；5 了解国家环境保护和基本建设等方面的政策措施。

二、课程设计的任务根据已知资料，确定城市污水处理厂的工艺流程，计算各处理构筑物的尺寸，绘制污水处理厂的总平面布置图和高程布置图，并附详细的设计说明书和计算书。

三、设计内容及要求1 设计说明书：说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备和辅助设备的型号和数量、处理构筑物平面布置及高程计算、参考资料；说明书应简明扼要，力求多用草图、表格说明，要求文字通顺、段落分明、字迹工整。

2 设计计算书：各构筑物的计算、主要设备（如水泵、鼓风机等）的选取、污水处理厂的高程计算等（各构筑物内部的水头损失查阅课本或手册，构筑物之间的水头损失按管道长度计算）；3 设计图纸：污水处理厂总平面布置图和高程布置图各一张。

总平面布置图中应表示各构筑物的确切位置、外形尺寸、相互距离；各构筑物之间的连接管道及场区内各种管道的平面位置、管径、长度、坡度；其它辅助建筑物的位置、厂区道路、绿化布置等；污水污泥处理高程中标出各种构筑物的顶、底、水面以及重要构件的设计标高、地面标高等。

四、设计资料1 城市概况——江南某城镇位于长江冲击平原，占地约6.3 km2，呈椭圆形状，最宽处为2.4 km ，最长处为2.9 km 。

2 自然特征——该镇地形由南向北略有坡度，平均坡度为0.5 ‰，地面平整，海拔高度为黄海绝对标高3.9～5 .0 m，地坪平均绝对标高为4.80 m。

污水处理课程设计任务书与指导书学生姓名学生学号班级指导教师湖南城市学院市政与测绘工程学院给排水科学与工程教研室一、课程设计的目的本次设计的目的：①综合运用所学的基础理论和专业知识，根据国家的方针、政策，解决工程实际问题，总结、巩固、扩大、深化所学的知识；②培养分析问题和解决问题的能力，提高学生独立工作能力；③使学生更多地阅读和熟练使用规范、设计手册、标准、设计图纸、产品目录等参考资料，进一步培养学生计算和绘图、编写设计计算说明书的技能。

二、课程设计的要求根据已知资料，确定城市污水处理厂的污水处理工艺流程和污泥处理工艺流程，计算各处理构筑物的工艺尺寸，绘制必要的图纸，提出主要的工艺设备，并附详细的设计说明书和计算书。

三、设计资料根据城市总体规划，江南某市决定在其城西地区兴建一座城市污水处理厂，以完善该地区市政工程配套，控制日益加剧的河道水污染，改善环境质量。

该地区污水性质与生活污水类似。

生活污水和工业污水混合后的水质预计为：BOD5 = 230 mg/L，SS = 220 mg/L，COD = 380 mg/L，NH4＋-N = 28 mg/L，总P = 3.5 mg/L；要求出水水质达到GB18918－2002《城镇污水处理厂污染物排放标准》一级标准的B标准。

厂区设计地坪相对标高采用0.00 m，该地区夏季主导风向为东南风。

土壤土质良好，地下水位较低。

污水处理厂出水排入距厂200m的某河中，某河的最高水位约为-1.45 m，最低水位约为-3.0 m，常年平均水位约为-1.95 m。

污水处理厂的污水进水总管管径为DN800，污水提升泵房处管底相对标高为-5.0 m，坡度1.0 ‰，充满度h/D = 0.65。

初沉污泥和二沉池剩余污泥经浓缩脱水后外运填埋处置。

污水厂处理规模如下所示，，最小流量为日平均流量的40﹪。

（1）处理水量40000m3/d；远期60000m3/d；（第一组）（2）处理水量50000m3/d；远期80000m3/d；（第二组）（3）处理水量60000m3/d；远期90000m3/d；（第三组）（4）处理水量70000m3/d；远期100000m3/d；（第四组）（5）处理水量80000m3/d；远期120000m3/d；（第五组）（6）处理水量90000m3/d；远期140000m3/d；（第六组）（7）处理水量100000m 3/d ；远期160000m 3/d ；（第七组） （8）处理水量120000m 3/d ；远期180000m 3/d ；（第八组） （9）处理水量150000m 3/d ；远期200000m 3/d ；（第九组） （10）处理水量200000m 3/d ；远期250000m 3/d ；（第十组）四、设计步骤和方法（一）熟悉资料在进行设计之前，对于有关部门所提供的自然资料、水量、水质及污水厂址的地形、面积等进行研究、检查、复核有无不足和错误之处。
