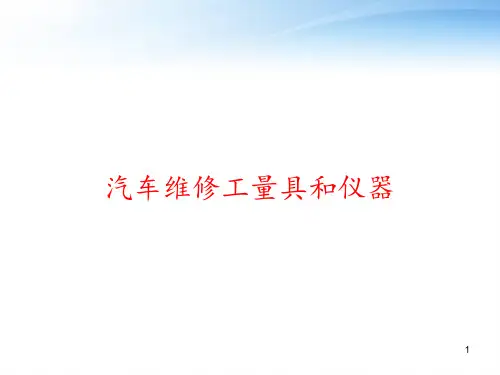

汽车维修工量具和仪器 ppt课件
图2-3 卡钳的正确使用方法
10
（3）注意事项 1）钢板尺在使用过程中， 应注意防止由视差而产生的 误差。 2）卡钳的正确使用方法如 图2-4所示。
图2-4 卡钳的正确使用
11
3）卡钳的使用时应注意的事项：如图2-5所示
图2-5 卡钳的使用注பைடு நூலகம்事项
12
2．游标量具：
（1）游标卡尺：其种类和外形结构较多，其 规格常用测量范围和游标读数值来表示（如图 2-6所示）：
3．手锤的使用方法：
图2-2 手锤的正确使用方法
9
2.2.2汽车维护通用量具及使用方法
1、简单量具：
（1）钢板尺：是一种最简单的测量 长度直接读数量具，用薄钢板制成， 常用它粗测工件长度、宽度和厚度， 常见钢直尺的规格有150mm、 300mm、500mm、1000mm等。
（2）卡钳：分外卡钳和内卡钳，它 是一种间接读数量具，不能直接读出 尺寸，必须与钢板尺或其他刻线量具 配合测量（如图2-3所示）。
图2－14 百分表及其使用 a）百分表 b）百分表测量实例
20
6、前束尺
前束尺是用于测量前轮及独立悬架式悬吊后轮的前束量，有两根指针、 支架及能配合车辆轮距长度调整的调整杆和测微器等元件组成。
（1） 构造 调整杆是由两根不同直径的钢管组合而成，一端能够在管内配合车辆轮 距进行伸缩调整。如图2－15所示，先将轧棍槽与拧紧套筒予以固定。另 外，在支架一边利用螺丝，可以如图2－16所示装设微调装置。 可先将套筒调至大概长度之后，再旋转调整器进行长度的微量调整。而 测微器则装在微调设备的另一端，当转动套筒时指针会与支架同时动作， 于是从测微器上即能表示测定的尺寸。如图2－17所示是测微器的构造， 当旋转套筒时，装有指针的支架会向左右方向伸缩，故套筒每转动一圈， 指针即会前进或后退2mm，而套筒刻度是每隔1mm为1刻度，套管则分 为10等份，故测微器的最高读数是0.2mm，此外，套筒的刻度以零为中 心左右刻度各刻12mm。
常用计量设备使用与维护培训(ppt 39张)

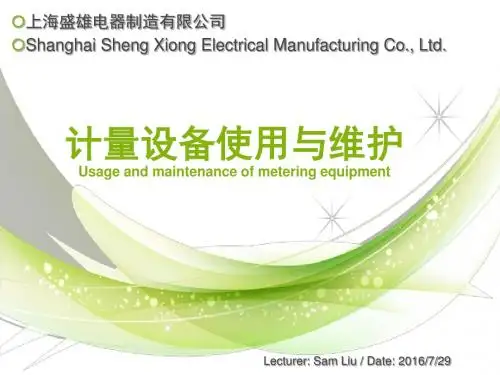

上海盛雄电器制造有限公司 Shanghai Sheng Xiong Electrical Manufacturing Co., Ltd.
计量设备使用与维护
Usage and maintenance of metering equipment
Lecturer: Sam Liu / Date: 2016/7/29
三、检具的使用 1、螺纹量规 螺纹量规有环规和塞规，环规检测外螺纹尺寸，塞规检测内螺 纹尺寸。不论是环规或是塞规都有检测最大极限尺寸和最小极限尺 寸的检验量具构成。 1）螺纹塞规是测量内螺纹尺寸的正确性的工具。此塞规种类可分 为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的，2级 精度及高于2级精度的螺纹塞规，和螺距为0.8毫米或更小的3级精度 的螺纹塞规都没有止端测头。 螺纹通规具有完整的牙型，螺纹长度等于被测螺纹的旋合长度； 螺纹止规具有截短牙型，螺纹长度为2个~3个螺距。螺纹通规用来模 拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径的实际尺寸； 螺纹止规用来检验被测螺纹的单一中径。
3、光滑塞规
光滑塞规是一种控制极限尺寸的定值量规，在大批生产 中被广泛的用于检验工件的基本尺寸1~50mm，公差等级 IT6~IT16的孔和轴。 止端 1）结构和种类
通端 止端 双头套式圆 柱塞规: 一般测量 50～80mm 之间的孔径 通端 锥柄双头塞规： 一般测量3～50mm之间的 孔径
针式塞规 : 通端 一般测量6mm以下的孔径
5、千分尺使用注意事项： ①测量不同精度等级的工件，应选用不同精度等级的外 径千分尺。 ②根据测量工件大小选取合适量程的千分尺。 ③ 测量前应校对零位（量程大于25mm的千分尺用标准 校对杆对零）。 ④使用时手握隔热装置。 ⑤千分尺测量轴的中心线应与被测量长度方向一致，不 要歪斜，转动微分筒 。当测量面将与工作表面接触时应 改为转动测力装置，当发出‘‘咔咔’’声后方可读数， 最好在工件上读出。如必须取下应用锁紧装置在轻轻滑 出千分尺。 ⑥测量被加工的工件时，要静态下进行测量，不要在工 件转动或加工时测量。 ⑦读数时，小心读错一圈。
计量设备使用与维护
Usage and maintenance of metering equipment
Lecturer: Sam Liu / Date: 2016/7/29
三、检具的使用 1、螺纹量规 螺纹量规有环规和塞规，环规检测外螺纹尺寸，塞规检测内螺 纹尺寸。不论是环规或是塞规都有检测最大极限尺寸和最小极限尺 寸的检验量具构成。 1）螺纹塞规是测量内螺纹尺寸的正确性的工具。此塞规种类可分 为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的，2级 精度及高于2级精度的螺纹塞规，和螺距为0.8毫米或更小的3级精度 的螺纹塞规都没有止端测头。 螺纹通规具有完整的牙型，螺纹长度等于被测螺纹的旋合长度； 螺纹止规具有截短牙型，螺纹长度为2个~3个螺距。螺纹通规用来模 拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径的实际尺寸； 螺纹止规用来检验被测螺纹的单一中径。
3、光滑塞规
光滑塞规是一种控制极限尺寸的定值量规，在大批生产 中被广泛的用于检验工件的基本尺寸1~50mm，公差等级 IT6~IT16的孔和轴。 止端 1）结构和种类
通端 止端 双头套式圆 柱塞规: 一般测量 50～80mm 之间的孔径 通端 锥柄双头塞规： 一般测量3～50mm之间的 孔径
针式塞规 : 通端 一般测量6mm以下的孔径
5、千分尺使用注意事项： ①测量不同精度等级的工件，应选用不同精度等级的外 径千分尺。 ②根据测量工件大小选取合适量程的千分尺。 ③ 测量前应校对零位（量程大于25mm的千分尺用标准 校对杆对零）。 ④使用时手握隔热装置。 ⑤千分尺测量轴的中心线应与被测量长度方向一致，不 要歪斜，转动微分筒 。当测量面将与工作表面接触时应 改为转动测力装置，当发出‘‘咔咔’’声后方可读数， 最好在工件上读出。如必须取下应用锁紧装置在轻轻滑 出千分尺。 ⑥测量被加工的工件时，要静态下进行测量，不要在工 件转动或加工时测量。 ⑦读数时，小心读错一圈。
仪表检修常用工具简介PPT35页
仪表检修常用工具简介
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。—— —西塞 罗
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。—— —西塞 罗
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
维修电工第1章上电工常用仪器仪表ppt课件
指针式万用表使用方法
用指针式万用表判断基极b和三极管的类型:
如果两次测得的电阻值都很大，则假设的基 极是正确的,且被测三极管为 PNP 型管。如果两 次测得的电阻值是一大一小,则原来假设的基极是 错误的,这时必须重新假设另一电极为"基极"，再 重复上述测试。
指针式万用表使用方法
判断集电极c和发射极e:
(2) 由于一次绕组工作电压较高，
二次绕组与铁心必须接地。
第二节 模拟式万用表 2.1 MF500型
MF500型万用表具有二十三档量程 MF500型指针万用表的外形结构
MF500型万用表表头刻度盘
MF500型指针式万用表技术规范
• 功能
量程
灵敏度
标度尺
• 直流电流 0～1～10～100～500mA 第二条刻度线
例：44C2--A 磁电式电流表 T62--V 电磁式电压表 DD28 电动式电能表
表 电工仪表的型号
常用电工仪表
一、常用电工仪表概述 （四）电工仪表的选择 1．仪表类型的选择
۞ 测量直流时，可使用磁电式、电磁式或电动式仪表， 由于磁电式的灵敏度和准确度最高，所以使用最为 普遍。
۞ 测量交流时，可使用电磁式、电动式或感应式等仪 表，其中电磁式应用较多。
转换装置通常由选择（转换）开关、接线 柱、按钮、插孔等组成。
2.3 指针式万用表的特点
万用表的重要性能之一是灵敏度，表头的灵敏度是指 表头指针由零刻度偏转到满刻度时，动圈中通过的电 流值。
例如，作100V量程的直流电压测量时，指针满度值的 电流为50μA，则该万用表的内阻Ri为
Ri 100V 2M
量，晶体管主要直流参数的测量等。
指针式万用表的正确使用

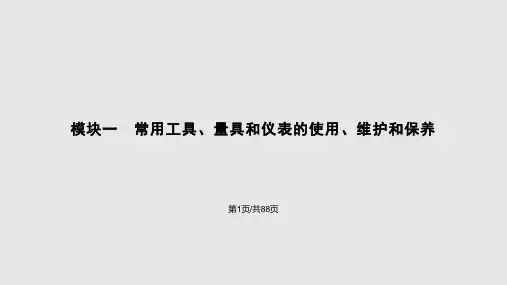

模块一 常用工具量具和仪表的使用维护和保养PPT课件
合的不同，通常分为管弯管器、滑轮弯管器、弹簧弯管器等。 管弯管器由钢管手柄和铸铁弯头组成。对于弯曲批量弯度相同的管道并
且弯管要求较高时，需要采用滑轮弯管器，其外形结构如图1-18所示。
第19页/共88页
图1-18 滑轮弯管器的外形结构
课题一 常用电工工具的使用、维护和保养
三、焊接工具 (一)电烙铁
图1-16 管子钳的外形结构
第17页/共88页
课题一 常用电工工具的使用、维护和保养
(六)套丝器具 套丝器具通常有手工套丝工具和套丝机。通常手工套丝主要使用圆
板牙。套丝板牙的外形结构如图1-17所示。
第18页/共88页
图1-17 套丝板牙的外形结构
课题一 常用电工工具的使用、维护和保养
(七)弯管器 弯管器主要用来将管道弯曲成形，方便管道配线工程施工。根据使用场
(三)电钻 电钻分台钻和手电钻两种，钻孔的部件多由金属材料制成。
(1)手电钻 手电钻功率最小，使用范围仅限于钻木和当作电动螺钉旋具 用。手电钻外形如图1-26所示。 (2)台钻 台钻是一种小型钻床，通常安装在工作台上，适合对容易搬动 的部件进行钻孔，孔径一般在12mm以内。台钻外形如图1-27所示。
图1-9 镊子形状
课题一 常用电工工具的使用、维护和保养
二、维修电工设备拆装与线路安装工具 (一)拆卸拉具 (二)套筒扳手
套筒扳手一般称为套筒，适用于拧转地方十分狭小或凹陷很深处的螺 栓或螺母。套筒虽然内凹形状一样，但外径、长短等是针对不同设备的形 状和尺寸设计的。套筒扳手的套筒头是一个凹六角形的圆筒，其外形如图 1-10所示。
图1-6 剥线钳外形及其正确使用
课题一 常用电工工具的使用、维护和保养
(五)活扳手 活扳手的钳口可在规格所定范围内任意调整大小，用于旋动螺杆螺母，
且弯管要求较高时，需要采用滑轮弯管器，其外形结构如图1-18所示。
第19页/共88页
图1-18 滑轮弯管器的外形结构
课题一 常用电工工具的使用、维护和保养
三、焊接工具 (一)电烙铁
图1-16 管子钳的外形结构
第17页/共88页
课题一 常用电工工具的使用、维护和保养
(六)套丝器具 套丝器具通常有手工套丝工具和套丝机。通常手工套丝主要使用圆
板牙。套丝板牙的外形结构如图1-17所示。
第18页/共88页
图1-17 套丝板牙的外形结构
课题一 常用电工工具的使用、维护和保养
(七)弯管器 弯管器主要用来将管道弯曲成形，方便管道配线工程施工。根据使用场
(三)电钻 电钻分台钻和手电钻两种，钻孔的部件多由金属材料制成。
(1)手电钻 手电钻功率最小，使用范围仅限于钻木和当作电动螺钉旋具 用。手电钻外形如图1-26所示。 (2)台钻 台钻是一种小型钻床，通常安装在工作台上，适合对容易搬动 的部件进行钻孔，孔径一般在12mm以内。台钻外形如图1-27所示。
图1-9 镊子形状
课题一 常用电工工具的使用、维护和保养
二、维修电工设备拆装与线路安装工具 (一)拆卸拉具 (二)套筒扳手
套筒扳手一般称为套筒，适用于拧转地方十分狭小或凹陷很深处的螺 栓或螺母。套筒虽然内凹形状一样，但外径、长短等是针对不同设备的形 状和尺寸设计的。套筒扳手的套筒头是一个凹六角形的圆筒，其外形如图 1-10所示。
图1-6 剥线钳外形及其正确使用
课题一 常用电工工具的使用、维护和保养
(五)活扳手 活扳手的钳口可在规格所定范围内任意调整大小，用于旋动螺杆螺母，
常用仪器仪表培训课件ppt
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电工仪器仪表常识
第二节 兆欧表的使用、维护
(三)兆欧表使用注意事项 1、禁止在雷电时或附近有高压导体的设备上测量绝缘电 阻。只有在设备不带电又不可能受其他电源感应而带电 的情况下才可测量。 2、兆欧表未停止转动以前，切勿用手去触及设备的测量 部分或兆欧表接线桩。拆线时也不可直接去触及引线的 裸露部分。 3、兆欧表应定期校验。校验方法是直接测量有确定值的 标准电阻，检查其测量误差是否在允许范围以内。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电工仪器仪表常识
第一节 电工仪表的基本知识
四、电工仪表的保养 1、严格按说明书要求，在温度、湿度、粉尘、振动、电
磁场等条件允许范围保存和使用。 2、经过长时间存放的仪表，应定期通电检查和驱除潮气。 3、经过长时间使用的仪表，应按电气计量要求，进行必
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电工仪器仪表常识
第二节 兆欧表的使用、维护
二、兆欧表的使用方法
(一)使用前的准备工作 1、检查兆欧表外观是否完好、接线柱是否清洁、测量
导线是否完好并导通良好，处于检验合格期内。 2、检查兆欧表是否能正常工作。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电工仪器仪表常识
第二节 兆欧表的使用、维护
维修电工培训第四部分仪表测量 ppt课件
退出 节目录
第一节
电工测量仪表的基本知识
一、电工测量仪表的分类 二、标记与符号 三、仪表的误差和准确度等级
退出
节目录
一、电工测量仪表的分类
电气测量仪表的品种、规格繁多，但基本上可以分
为三大类，即电测指示仪表、比较仪表和数字式仪表。
退出
节目录
一、电工测量仪表的分类 1、指示仪表 原理： 能将被测量转换为仪表可动部分的机械偏转角，并通 过指示器直接显示出被测量的大小。
三、仪表的误差和准确度等级 3、仪表的准确度±Ｋ 仪表的准确度等级：
国家标准规定，电工仪表精度分为七个等级
准确度等级
基本误差％
0.1
±0.1
0.2
±0.2
0.5
±0.5
1.0
±1.0
1.5
±1.5
2.5
5.0
±2.5 ±5.0
0.1、0.2 级仪表作为标准表（又称范型仪表）
0.5、1.0、1.5 级仪表多用于实验室 1.5、2.5、5.0 级仪表则用于电气工程测量
退出 节目录
一、电工测量仪表的分类 3、数字仪表 原理：
采用数字测量技术，并 以数码的形式直接显示出被 测量的大小。
范例：
DT-2008数字万用表
特点：
使用方便，准确度高。
分类：
数字式仪表种类很多，常用的有电压表、电流表、万用表、 频率表等。
退出 节目录
三、仪表的误差和准确度等级 1、仪表误差的分类 误差：
范例：
44C2-A电表
500型万用表
特点： 结构简单、可靠性高、使用维护方便。
退出 节目录
一、电工测量仪表的分类 1、指示仪表 分类：
指示仪表按准确度等级、使用环境、防护性能、工作 原理等又可分为以下几种。
第一节
电工测量仪表的基本知识
一、电工测量仪表的分类 二、标记与符号 三、仪表的误差和准确度等级
退出
节目录
一、电工测量仪表的分类
电气测量仪表的品种、规格繁多，但基本上可以分
为三大类，即电测指示仪表、比较仪表和数字式仪表。
退出
节目录
一、电工测量仪表的分类 1、指示仪表 原理： 能将被测量转换为仪表可动部分的机械偏转角，并通 过指示器直接显示出被测量的大小。
三、仪表的误差和准确度等级 3、仪表的准确度±Ｋ 仪表的准确度等级：
国家标准规定，电工仪表精度分为七个等级
准确度等级
基本误差％
0.1
±0.1
0.2
±0.2
0.5
±0.5
1.0
±1.0
1.5
±1.5
2.5
5.0
±2.5 ±5.0
0.1、0.2 级仪表作为标准表（又称范型仪表）
0.5、1.0、1.5 级仪表多用于实验室 1.5、2.5、5.0 级仪表则用于电气工程测量
退出 节目录
一、电工测量仪表的分类 3、数字仪表 原理：
采用数字测量技术，并 以数码的形式直接显示出被 测量的大小。
范例：
DT-2008数字万用表
特点：
使用方便，准确度高。
分类：
数字式仪表种类很多，常用的有电压表、电流表、万用表、 频率表等。
退出 节目录
三、仪表的误差和准确度等级 1、仪表误差的分类 误差：
范例：
44C2-A电表
500型万用表
特点： 结构简单、可靠性高、使用维护方便。
退出 节目录
一、电工测量仪表的分类 1、指示仪表 分类：
指示仪表按准确度等级、使用环境、防护性能、工作 原理等又可分为以下几种。
航空维修工作中常用工具和量具ppt课件
普通螺刀
螺刀杆固定在手柄内，有一字和十字两种。螺刀杆从1 1/2英寸 到12英寸不等，对于某些有特殊功能的螺刀，螺刀杆可能会有20英寸 或更长。选择使用螺刀时，除了考虑螺刀头型和螺刀杆长度之外，还 有一个重要的参数，就是螺刀杆的直径，它用号数表示，一般情况， 1号螺刀杆径为3/16英寸，2号螺刀杆径为1/4英寸，3号螺刀杆径为 5/16英寸，最常用的是2号螺刀，电气设备和仪表一般用1号或更小号 的螺刀。
厂房设施
器材
工具和量具保养和管理的重要性
能够确保维修质量 提高工作效率 保证飞行安全和人员安全
实际工作中保养和管理的具体要求
作标记，立清单，分别保管； 勤清点，不乱放，严防丢失； 不乱用，不抛掷，防止损坏； 常擦拭，防锈蚀，定期检查。
作标记，立清单，分别保管
所有的工具/量具都要作上明显的标记，以免与其他机组或专业 组的工具/量具相混。
锯(Saw)
锯按用途主要分为木锯和金属锯两类。在飞机维修工作中常用的 是金属锯，亦称钢锯。此类锯多为手工锯，由锯弓和锯条两部分组成， 锯弓用来张紧锯条，通过拧转螺帽可以调节锯条张力和换装锯条；锯 条则在锯割时起切削作用，它是用优质碳素工具钢或合金钢制成，经 过热处理后具有很高的硬度，两端有安装用的孔眼。
锉刀粗细的选用
使用锉刀时的注意事项： 不得用新锉刀锉削硬金属； 锉刀应先使用一面，用钝以后再使用另一面； 锉刀使用之后，应用钢丝刷刷去锉齿内的金属屑； 锉刀不可裸重叠放置，或者和其它工具堆放在一起，当把锉刀放 到工具箱内时，应用口袋或纸包好，以免相互磨擦，损坏刃口； 保持锉刀干燥，不能给锉刀上油，因保管不当生锈后，要用汽油 将锈洗掉。
航空维修中常用的一类工具，特别在电气、电子工作中，用于 夹持保险丝或小零件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 1) 将千分尺的测量面擦拭干净，检查零位是否准确。
❖ 2) 将工件的被测表面擦拭干净。
❖ 3) 用单手或双手握持千分尺，先转动活动套筒，千 分尺的测量面一接触工件表面就转动棘轮，当测力控 制装置发出嗒嗒声时，停止转动，此时即可读数。
❖ 4) 读数时，要先从内测试刻度尺刻线上读取毫米数 或半毫米数，再从外测试刻度尺 ( 即活动套筒 ) 与固 定套筒上中线对齐的刻线上读取格数 ( 每一格为 0.01mቤተ መጻሕፍቲ ባይዱ), 将两个数值相加，就是测量值。
❖ 磁力表座的原理：
❖
磁力表座外壳为两块导磁体，中间用不导磁的铜板隔开。内部
有一个可以旋转的磁体，此磁体沿直径方向为N、S极。
❖
当磁体旋转到中间位置，磁力线分别在两块导磁体中形成闭路
时表座可以轻易取走；旋转90度后，NS极分别对着两块导磁体，
此时从N极到导磁体到导轨到另一块导磁体到S极，形成磁力线闭
1.2 游标卡尺
❖ 游标卡尺是一种中等精度的量具，它可以直接测出工件的内 外尺寸。常用的游标卡尺有 150mm 和 200mm 两种规格， 这两种游标卡尺的精度均为 0.02mm。如图1-2-1所示
图1-2-1游标卡尺
游标卡尺的使用：
1) 使用游标卡尺测量工件的尺寸时，应先检查尺况，再校准零 位，即主副两个尺上的零刻度线同时对正，即为合格，这样才 可以使用。 2) 测量工件外径时，应先将两卡脚张开得比被测尺寸大些，而 测量工件的内尺寸时，则应将两卡脚张开的比被测工件尺寸小 些，然后使固定卡脚的测量面贴靠工件，轻轻用力使 副尺上活
1.3 外径千分尺
❖ 外径千分尺又称为分厘卡、螺旋测微器，它是一种精度较高 的量具。千分尺主要是用来测量精度要求较高的工件。其精 度可达 0.01mm, 比游标卡尺精度高出一倍。常用的有： 50~75mm 、 75~100mm 等多种千分尺。如图1-3-1所示
图1-3-1外径千分尺
❖ 千分尺的使用方法如下：
检修常用仪器仪表 与量具
电工测量
学习要点
❖ 卡簧钳、游标卡尺、塞尺、外径千 分尺、百分表
❖ 电流表、电压表、功率表、万用表、 兆欧表及电度表的使用方法
❖ 磁电式、电磁式及电动式仪表的结 构和工作原理
1.1 卡钳
卡钳是一种间接测量工具。常用的卡钳有内、外卡钳两种。如图1-1-1 所示
图1-1-1 卡钳使用示意图
合，可以牢牢的附着在导轨上。如图1-5-1所示
图1-5-1百分表及磁力座
•利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量 杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国 的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长 度测量。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于 量杆移动0.01毫米。若在圆表盘上印制有200个或 100个等分刻度 ，则每 一分度值为0.001毫米或0.002毫米 ，这种测量工具即称为千分表。改变 测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、 深度百分表和内径百分表等。
2.4 电阻的测量
2.4.1 万用表
1、磁电式万用表
－μ A +
D1
D2
E R
RA1 RA2 RA3 RV1
RV2
RV3
RV1' RV2' RV3'
R1 R2 R3
－
500V－ 50V－ 5V－
5V～ 50V～ 500V～ R×100
1）参照图1-1（b）将外卡钳的两只脚尖紧贴圆筒外壁，使两脚尖 之间的距离等于圆筒的外径，用刻度尺测出这段距离。在筒外 不同的直径方向连续测量三次，然后把数据填入表格，算出外 径的平均值。
2）参照外卡钳的测量方法，用内卡钳测出圆筒的内径。算出内径 的平均值。
3）根据圆筒外径、内径的平均值，求出筒壁的厚度。
动卡脚的测量面也贴紧工件，并使两卡脚测量面的连线与所测 工件表面垂直，再拧紧固定螺丝。 3) 在主尺上读出副尺零位的读数。 4) 再在副尺上找到和主尺相重合的读数，将此读数除100即为 毫米数，将上述两数值相加，即为游标卡尺测得的尺寸。
值得注意的是：读数时要在光线较好的地方进行，不能斜视读 数，绝不能读出如：23.17mm、4.01mm、0.65mm之类的数 据，因为副尺的精度为0.02mm，所测得的最后一位小数应是 0.02的倍数才对。
❖ 需要注意的是：不可用千分尺测量粗糙工件表面， 使用后测量面要擦拭干净，并加润滑油防锈，然后放 入盒中保存。
1.4 塞尺
塞尺主要用于检验相配合表面之间的间隙大小或与其他量具配合检验零件相关平面间 的间隙误差。如图1-4-1所示
塞尺的使用： 1）针对某一配合间隙，根据其理想尺寸的允许值，选取相对应或相近尺寸的塞尺片。 2）手捏塞尺片的后端，使塞尺片平面与间隙面平行，轻缓插入间隙中，切忌硬插，以防塞 尺片弯曲或折断。 3）如果间隙过大，则增大塞尺片厚度，继续测量，直到塞尺片厚度与间隙相符，根据相差 值调整间隙直至理想尺寸；如果塞尺插不进去，不要硬插，更换较薄的塞尺片，直到正好 插入间隙，根据测得的差值，增大间隙直至理想尺寸。 4）使用时，塞尺及测量工件表面要求清洁、光滑、无污物。 5）根据尺片，可用一片或数片重叠进行测量。当数片重叠时，应用力捏紧尺片，确保片间 充分紧贴，以使测量结果准确。 6）不允许用塞尺测量温度较高的工件。
百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传 动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围, 不仅能作比较测量,也能作绝对测量。
百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经 过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的 大小。
百分表的构造主要由3个部件组成：表体部分、传动系统、读 数装置。
7）塞尺使用完毕，应及时清除污物，保持清洁，放回护套中，并妥善保存。
图1-4-1塞尺
1.5 百分表
百分表，英文：【Dial Indicators】是利用齿条齿轮或杠杆齿轮传 动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量 制件的尺寸和形状、位置误差等。分度值为0.01mm,测量范围为03、0-5、0-10mm。
❖ 2) 将工件的被测表面擦拭干净。
❖ 3) 用单手或双手握持千分尺，先转动活动套筒，千 分尺的测量面一接触工件表面就转动棘轮，当测力控 制装置发出嗒嗒声时，停止转动，此时即可读数。
❖ 4) 读数时，要先从内测试刻度尺刻线上读取毫米数 或半毫米数，再从外测试刻度尺 ( 即活动套筒 ) 与固 定套筒上中线对齐的刻线上读取格数 ( 每一格为 0.01mቤተ መጻሕፍቲ ባይዱ), 将两个数值相加，就是测量值。
❖ 磁力表座的原理：
❖
磁力表座外壳为两块导磁体，中间用不导磁的铜板隔开。内部
有一个可以旋转的磁体，此磁体沿直径方向为N、S极。
❖
当磁体旋转到中间位置，磁力线分别在两块导磁体中形成闭路
时表座可以轻易取走；旋转90度后，NS极分别对着两块导磁体，
此时从N极到导磁体到导轨到另一块导磁体到S极，形成磁力线闭
1.2 游标卡尺
❖ 游标卡尺是一种中等精度的量具，它可以直接测出工件的内 外尺寸。常用的游标卡尺有 150mm 和 200mm 两种规格， 这两种游标卡尺的精度均为 0.02mm。如图1-2-1所示
图1-2-1游标卡尺
游标卡尺的使用：
1) 使用游标卡尺测量工件的尺寸时，应先检查尺况，再校准零 位，即主副两个尺上的零刻度线同时对正，即为合格，这样才 可以使用。 2) 测量工件外径时，应先将两卡脚张开得比被测尺寸大些，而 测量工件的内尺寸时，则应将两卡脚张开的比被测工件尺寸小 些，然后使固定卡脚的测量面贴靠工件，轻轻用力使 副尺上活
1.3 外径千分尺
❖ 外径千分尺又称为分厘卡、螺旋测微器，它是一种精度较高 的量具。千分尺主要是用来测量精度要求较高的工件。其精 度可达 0.01mm, 比游标卡尺精度高出一倍。常用的有： 50~75mm 、 75~100mm 等多种千分尺。如图1-3-1所示
图1-3-1外径千分尺
❖ 千分尺的使用方法如下：
检修常用仪器仪表 与量具
电工测量
学习要点
❖ 卡簧钳、游标卡尺、塞尺、外径千 分尺、百分表
❖ 电流表、电压表、功率表、万用表、 兆欧表及电度表的使用方法
❖ 磁电式、电磁式及电动式仪表的结 构和工作原理
1.1 卡钳
卡钳是一种间接测量工具。常用的卡钳有内、外卡钳两种。如图1-1-1 所示
图1-1-1 卡钳使用示意图
合，可以牢牢的附着在导轨上。如图1-5-1所示
图1-5-1百分表及磁力座
•利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量 杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国 的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长 度测量。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于 量杆移动0.01毫米。若在圆表盘上印制有200个或 100个等分刻度 ，则每 一分度值为0.001毫米或0.002毫米 ，这种测量工具即称为千分表。改变 测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、 深度百分表和内径百分表等。
2.4 电阻的测量
2.4.1 万用表
1、磁电式万用表
－μ A +
D1
D2
E R
RA1 RA2 RA3 RV1
RV2
RV3
RV1' RV2' RV3'
R1 R2 R3
－
500V－ 50V－ 5V－
5V～ 50V～ 500V～ R×100
1）参照图1-1（b）将外卡钳的两只脚尖紧贴圆筒外壁，使两脚尖 之间的距离等于圆筒的外径，用刻度尺测出这段距离。在筒外 不同的直径方向连续测量三次，然后把数据填入表格，算出外 径的平均值。
2）参照外卡钳的测量方法，用内卡钳测出圆筒的内径。算出内径 的平均值。
3）根据圆筒外径、内径的平均值，求出筒壁的厚度。
动卡脚的测量面也贴紧工件，并使两卡脚测量面的连线与所测 工件表面垂直，再拧紧固定螺丝。 3) 在主尺上读出副尺零位的读数。 4) 再在副尺上找到和主尺相重合的读数，将此读数除100即为 毫米数，将上述两数值相加，即为游标卡尺测得的尺寸。
值得注意的是：读数时要在光线较好的地方进行，不能斜视读 数，绝不能读出如：23.17mm、4.01mm、0.65mm之类的数 据，因为副尺的精度为0.02mm，所测得的最后一位小数应是 0.02的倍数才对。
❖ 需要注意的是：不可用千分尺测量粗糙工件表面， 使用后测量面要擦拭干净，并加润滑油防锈，然后放 入盒中保存。
1.4 塞尺
塞尺主要用于检验相配合表面之间的间隙大小或与其他量具配合检验零件相关平面间 的间隙误差。如图1-4-1所示
塞尺的使用： 1）针对某一配合间隙，根据其理想尺寸的允许值，选取相对应或相近尺寸的塞尺片。 2）手捏塞尺片的后端，使塞尺片平面与间隙面平行，轻缓插入间隙中，切忌硬插，以防塞 尺片弯曲或折断。 3）如果间隙过大，则增大塞尺片厚度，继续测量，直到塞尺片厚度与间隙相符，根据相差 值调整间隙直至理想尺寸；如果塞尺插不进去，不要硬插，更换较薄的塞尺片，直到正好 插入间隙，根据测得的差值，增大间隙直至理想尺寸。 4）使用时，塞尺及测量工件表面要求清洁、光滑、无污物。 5）根据尺片，可用一片或数片重叠进行测量。当数片重叠时，应用力捏紧尺片，确保片间 充分紧贴，以使测量结果准确。 6）不允许用塞尺测量温度较高的工件。
百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传 动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围, 不仅能作比较测量,也能作绝对测量。
百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经 过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的 大小。
百分表的构造主要由3个部件组成：表体部分、传动系统、读 数装置。
7）塞尺使用完毕，应及时清除污物，保持清洁，放回护套中，并妥善保存。
图1-4-1塞尺
1.5 百分表
百分表，英文：【Dial Indicators】是利用齿条齿轮或杠杆齿轮传 动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量 制件的尺寸和形状、位置误差等。分度值为0.01mm,测量范围为03、0-5、0-10mm。
