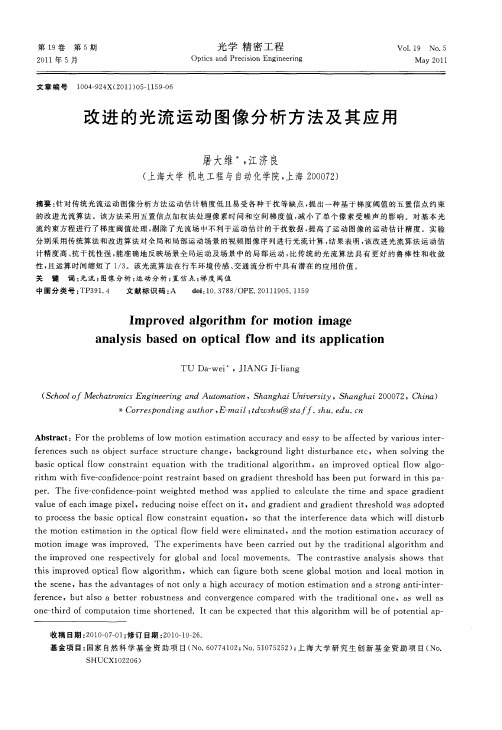

视觉心理学认为人与被观察物体发生相对运动时，被观察物体表面带光学特征的部位的移动给人们提供了运动和结构的信息。
当相机与场景目标间有相对运动时所观察到的亮度模式运动称之为光流(optical flow)，或者说物体带光学特征部位的移动投影到视网膜平面(也即图像平面)上就形成了光流。
光流场的计算一般分为四类：基于梯度的方法(Horn-Schunck 和Lucas-Kanade 算法都是基于梯度的算法)；基于匹配的方法；基于能量的方法；基于相位的方法。
基于梯度的方法利用图像灰度的梯度来计算光流，是研究最多的方法。
基于梯度的方法根据运动前后图像灰度保持不变这个基本假设，导出光流约束方程。
由于光流约束方程并不能唯一的确定光流，因此需要导入其他的约束。
根据引入的约束不同，基于梯度的方法又可以分为全局约束方法和局部约束方法。
全局约束的方法假定光流在整个图像范围内满足一定的约束条件；而局部约束的方法假定在给定点周围的一个小区域内，光流满足一定的约束条件。
基于匹配的方法，这类方法是将速度m v 定义为视差(,)T dx dy =d ，使得两个时刻的图像区域的匹配最佳。
为了找到最佳匹配，我们可以对定义在d 上的相似度量，如规一化的互相关系数，进行最大化，也可以对某一距离度量，如光强度差的平方和，进行最小化。

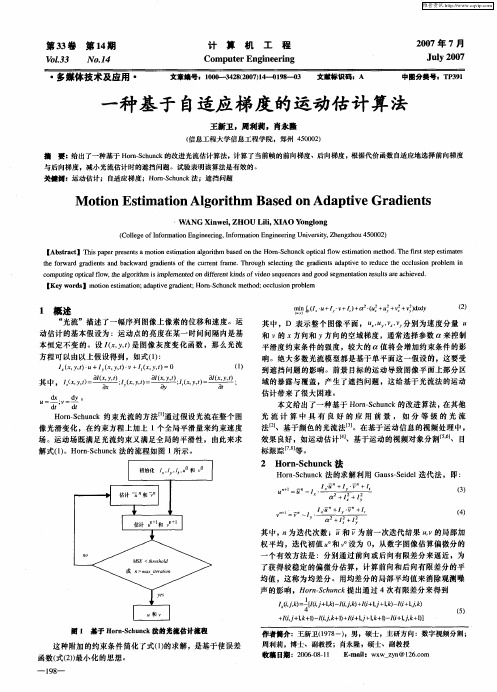

基于梯度的光流场算法介绍梯度光流法又分为全局约束方法和局部约束方法。
全局约束方法假定光流在整个图像范围内满足一定的约束条件，而局部约束的方法假定在给定点周围的一个小区域内，光流满足于一定的约束条件。
下面先导出光流约束方程。
然后给出两种比较典型的基于梯度的方法。
1、光流约束方程假定图像上点(,)T x y =m 在时刻t 的灰度值为(,,)I x y t ，经过时间间隔dt 后，对应点的灰度为(,,)I x dx y dy t dt +++，当0dt →时，可以认为两点的灰度不变，也就是：(,,)(,,)I x dx y dy t dt I x y t +++= (1)如果图像灰度随,,x y t 缓慢变化，可以将(1)式左边泰勒级数展开：(,,)(,,)I I II x dx y dy t dt I x y t dx dy dt x y tε∂∂∂+++=++++∂∂∂ (2) 其中ε代表二阶无穷小项。
收稿日期：2019-11-18；修回日期：2020-01-13作者简介：陈勇（1980-），男，江苏南京人，高级工程师，硕士，主要研究方向为电力工程；王昊（1982-），男，江苏常熟人，高级工程师，硕士，主要研究方向为图像处理与分析；诸雅琴（1987-），女，江苏南京人，工程师，硕士，主要研究方向为机器识别；贾浩亮（1996-），男（通信作者），河北邢台人，硕士研究生，主要研究方向为模式识别技术（220184588@seu．edu．cn ）；吴威（1975-），男，江苏徐州人，高级工程师，硕士，主要研究方向为电气技术．基于改进Deep Sort 算法的多目标跟踪算法陈勇1，王昊2，诸雅琴3，贾浩亮4，吴威2（1．国网江苏省电力工程咨询有限公司，南京210024；2．国网江苏省电力有限公司，南京211106；3．金卯新能源集团有限公司，南京210000；4．东南大学网络空间安全学院，南京210096）摘要：目标跟踪作为近几年的一个热门研究方向，在视频监控、无人驾驶和机器人导航等领域得到了广泛的应用。
而在电力工程施工场所应用多目标跟踪算法，有助于实时、智能地掌握相关人员活动情况，及时地对危险情况作出预测。
对此，提出了一种基于改进Deep Sort 算法的多目标跟踪算法，在算法中引入了加速度参数分量和全局轨迹生成机制，使其在基本满足实时跟踪的要求下，尽可能地提高算法的跟踪精度，并提供场景中人员的全局移动轨迹信息。
为了验证改进算法的有效性，设计了改进算法与原算法的对比实验。
实验结果表明，与原算法相比，改进算法在基本保证实时性的使用要求下，提升了多目标跟踪的精度，取得了良好的跟踪效果。
关键词：多目标跟踪；Deep Sort 算法；加速度参数分量；全局轨迹生成机制0引言目标跟踪是计算机视觉领域的重要研究方向之一，在精确制导、智能视频监控、人机交互、机器人导航、公共安全等领域有着重要的作用［1］。
本文将改进的目标跟踪技术运用在电力工程工地场景的视频监控中，实时跟踪监控施工人员的位置信息，有助于极大地解放人力，提高生产效率，并能有效地对施工危险行为作出预测。
3D视觉中的立体匹配算法研究与改进在3D视觉领域中，立体匹配算法是一项重要的技术，用于处理立体图像的深度信息。
立体匹配算法旨在通过对图像中的对应点进行匹配，确定它们之间的距离，从而重构场景的三维结构。
本文将对3D视觉中的立体匹配算法进行研究与改进。
一、立体匹配算法的基本原理立体匹配算法的基本原理是通过比较左右两幅立体图像的像素信息，找到它们之间的对应点，并计算出距离或深度信息。
常用的立体匹配算法包括视差法、基于特征的立体匹配、图割算法等。
视差法是最传统的立体匹配算法之一。
它通过比较左右图像中像素的灰度值差异来确定对应点的视差值，再通过一定的几何关系计算出深度信息。
视差法简单易实现，但对于纹理丰富、边缘模糊等情况下的图像匹配效果不佳。
基于特征的立体匹配算法利用图像中的特征点（如角点、边缘等）进行匹配，以获得更准确的结果。
该算法通常包括特征提取、特征匹配和深度计算等步骤。
特征点的选择和匹配精度对立体匹配结果的准确性有着重要影响。
图割算法是一种基于图论的立体匹配算法，它将立体匹配问题转化为图割问题。
通过构建能量函数，利用图割算法来计算最小代价的匹配结果。
图割算法具有较高的准确性和鲁棒性，但计算复杂度较高，不适用于实时系统。
二、立体匹配算法的常见问题在实际应用中，立体匹配算法仍然存在一些问题，限制了其性能和应用范围。
主要问题包括视差失真、运动物体处理、低纹理区域匹配等。
视差失真是指由于视角变化或透视变换等原因导致匹配误差增大。
特别是在远处或大角度情况下，视差估计会出现积累误差，使得深度信息不准确。
解决视差失真问题的方法包括视角校正、立体图像重建等。
运动物体处理是指当场景中存在运动物体时，立体匹配算法难以准确地匹配对应点。
运动物体造成图像中的对应点轻微偏移，导致匹配错误。
针对这个问题，可以采用背景建模、光流估计等方法来提高立体匹配的稳定性。
低纹理区域匹配是立体匹配中的一个挑战性问题。
在低纹理区域，图像中的对应点很少或没有，难以准确匹配。
主要基于两种思路：a)不依赖于先验知识，直接从图像序列中检测到运动目标，并进行目标识别，最终跟踪感兴趣的运动目标；b)依赖于目标的先验知识，首先为运动目标建模，然后在图像序列中实时找到相匹配的运动目标。
一．运动目标检测对于不依赖先验知识的目标跟踪来讲，运动检测是实现跟踪的第一步。
运动检测即为从序列图像中将变化区域从背景图像中提取出来。
运动目标检测的算法依照目标与摄像机之间的关系可以分为静态背景下运动检测和动态背景下运动检测〔一〕静态背景1.背景差2.帧差3.GMM4.光流背景减算法可以对背景的光照变化、噪声干扰以及周期性运动等进行建模，在各种不同情况下它都可以准确地检测出运动目标。
因此对于固定摄像头的情形，目前大多数的跟踪算法中都采用背景减算法来进行目标检测。
背景减算法的局限性在于它需要一个静态的固定摄像头。
〔二〕运动场通常情况下，摄像机的运动形式可以分为两种：a)摄像机的支架固定，但摄像机可以偏转、俯仰以及缩放; b)将摄像机装在某个移动的载体上。
由于以上两种情况下的背景及前景图像都在做全局运动，要准确检测运动目标的首要任务是进行图像的全局运动估计与补偿。
考虑到图像帧上各点的全局运动矢量虽不尽相同(摄像机做平移运动除外)，但它们均是在同一摄像机模型下的运动，因而应遵循相同的运动模型，可以用同一模型参数来表示。
全局运动的估计问题就被归结为全局运动模型参数的估计问题，通常使用块匹配法或光流估计法来进行运动参数的估计。
块匹配基于块的运动估算和补偿可算是最通用的算法。
可以将图像分割成不同的图像块，假定同一图像小块上的运动矢量是相同的，通过像素域搜索得到最正确的运动矢量估算。
块匹配法主要有如下三个关键技术：a)匹配法则，如最大相关、最小误差等b)搜索方法，如三步搜索法、交叉搜索法等。
c) 块大小确实定，如分级、自适应等。
光流法光流估计的方法都是基于以下假设：图像灰度分布的变化完全是目标或者场景的运动引起的，也就是说，目标与场景的灰度不随时间变化。
farneback光流法Farneback光流法是一种基于像素领域的运动估计算法，也是一种基于区域的光流法。
它是Gunnar Farneback于2003年提出的一种计算稠密场光流的方法，通过求解局部小区域内的灰度变化来计算像素点的位移向量，从而实现对两幅连续图像中物体的动态运动变化的观测与跟踪。
Farneback光流法的基本原理是在一个像素窗口内假设灰度的变化符合一个二次函数的模型，然后通过对灰度两张图像的积分计算来求得相邻帧之间每个像素点的光流位移向量，进而计算场的梯度幅值和角度，以分析物体运动的速度和方向。
Farneback光流法是一种高效、准确和实用的光流估计方法，具有较好的鲁棒性，广泛应用于计算机视觉领域的运动恢复、运动估计、视频稳定化、物体跟踪等任务中。
接下来，本文将详细介绍Farneback光流法的实现步骤：1. 图像预处理。
在使用Farneback光流法之前，需要先对输入的两幅图像进行预处理，例如可对图像进行灰度化、归一化、降噪等操作，以提高算法的稳定性和精度。
2. 对图像进行金字塔分层。
Farneback光流法的核心思想是通过金字塔分层处理来适应图像尺度的变化，在不同层上求解光流向量。
图像金字塔是一种分层存储的数据结构，可以将大尺寸的图片分成多级小尺寸的子图像，不断缩小图像尺寸，以适应不同光流尺度。
3. 计算光流场。
在金字塔分层完成后，可以通过Farneback光流法估计相邻帧之间的光流场。
方法的基本步骤包括：(1) 在每个金字塔层上，设定像素窗口大小和线性函数的相关参数；(2) 通过对灰度两张图像的积分计算来求得相邻帧之间每个像素点的光流位移向量，其中，方程的解由光流的平滑先验和光度约束共同得到；(3) 计算场的梯度幅值和角度，以分析物体运动的速度和方向。
4. 可视化光流向量。
最后，可以将得到的光流向量通过可视化方法进行展示，例如可以采用光流场的箭头表示，箭头长度和方向表示物体在二维平面上的运动状态。
