浮环密封的工作原理

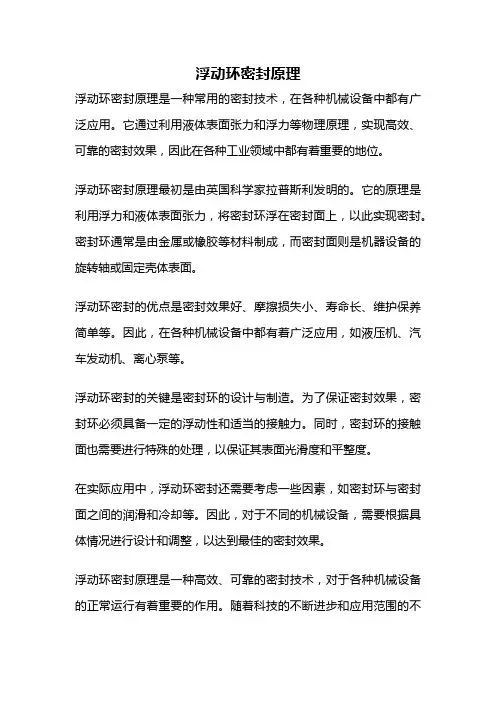

浮动环密封原理
浮动环密封原理是一种常用的密封技术，在各种机械设备中都有广泛应用。

它通过利用液体表面张力和浮力等物理原理，实现高效、可靠的密封效果，因此在各种工业领域中都有着重要的地位。

浮动环密封原理最初是由英国科学家拉普斯利发明的。

它的原理是利用浮力和液体表面张力，将密封环浮在密封面上，以此实现密封。

密封环通常是由金属或橡胶等材料制成，而密封面则是机器设备的旋转轴或固定壳体表面。

浮动环密封的优点是密封效果好、摩擦损失小、寿命长、维护保养简单等。

因此，在各种机械设备中都有着广泛应用，如液压机、汽车发动机、离心泵等。

浮动环密封的关键是密封环的设计与制造。

为了保证密封效果，密封环必须具备一定的浮动性和适当的接触力。

同时，密封环的接触面也需要进行特殊的处理，以保证其表面光滑度和平整度。

在实际应用中，浮动环密封还需要考虑一些因素，如密封环与密封面之间的润滑和冷却等。

因此，对于不同的机械设备，需要根据具体情况进行设计和调整，以达到最佳的密封效果。

浮动环密封原理是一种高效、可靠的密封技术，对于各种机械设备的正常运行有着重要的作用。

随着科技的不断进步和应用范围的不
断拓展，浮动环密封技术将会得到更加广泛的应用和发展。

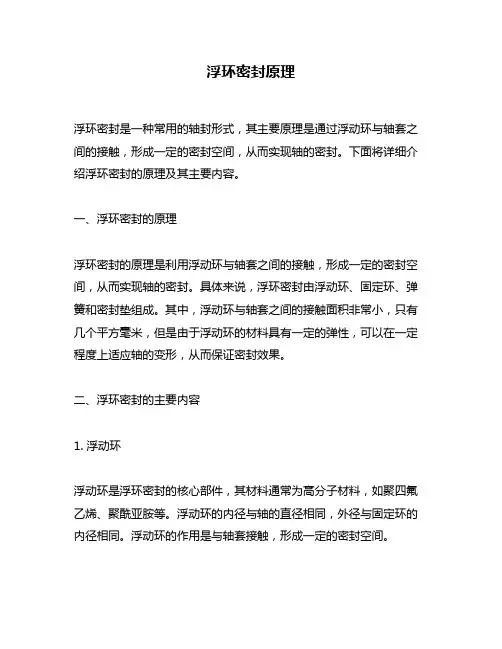

浮环密封原理浮环密封是一种常用的轴封形式，其主要原理是通过浮动环与轴套之间的接触，形成一定的密封空间，从而实现轴的密封。

下面将详细介绍浮环密封的原理及其主要内容。

一、浮环密封的原理浮环密封的原理是利用浮动环与轴套之间的接触，形成一定的密封空间，从而实现轴的密封。

具体来说，浮环密封由浮动环、固定环、弹簧和密封垫组成。

其中，浮动环与轴套之间的接触面积非常小，只有几个平方毫米，但是由于浮动环的材料具有一定的弹性，可以在一定程度上适应轴的变形，从而保证密封效果。

二、浮环密封的主要内容1. 浮动环浮动环是浮环密封的核心部件，其材料通常为高分子材料，如聚四氟乙烯、聚酰亚胺等。

浮动环的内径与轴的直径相同，外径与固定环的内径相同。

浮动环的作用是与轴套接触，形成一定的密封空间。

2. 固定环固定环是浮环密封的另一个重要部件，其材料通常为金属材料，如不锈钢、铜等。

固定环的内径与浮动环的外径相同，外径与密封腔的内径相同。

固定环的作用是固定浮动环，防止其在轴上滑动。

3. 弹簧弹簧是浮环密封的一个重要组成部分，其作用是将浮动环与轴套之间的接触面积保持在一定的范围内，从而保证密封效果。

弹簧的材料通常为不锈钢，其形状有螺旋形、扁平形等多种。

4. 密封垫密封垫是浮环密封的另一个重要组成部分，其材料通常为橡胶、聚四氟乙烯等高分子材料。

密封垫的作用是填充密封腔，保证密封效果。

三、浮环密封的优点1. 密封性好：浮环密封的密封效果非常好，可以有效地防止液体或气体泄漏。

2. 适应性强：由于浮动环具有一定的弹性，可以适应轴的变形，从而保证密封效果。

3. 维护方便：浮环密封的维护非常方便，只需要更换密封垫即可。

4. 使用寿命长：浮环密封的使用寿命比较长，可以达到几年甚至十几年。

四、总结浮环密封是一种常用的轴封形式，其主要原理是通过浮动环与轴套之间的接触，形成一定的密封空间，从而实现轴的密封。

浮环密封具有密封性好、适应性强、维护方便、使用寿命长等优点，是一种非常实用的密封形式。

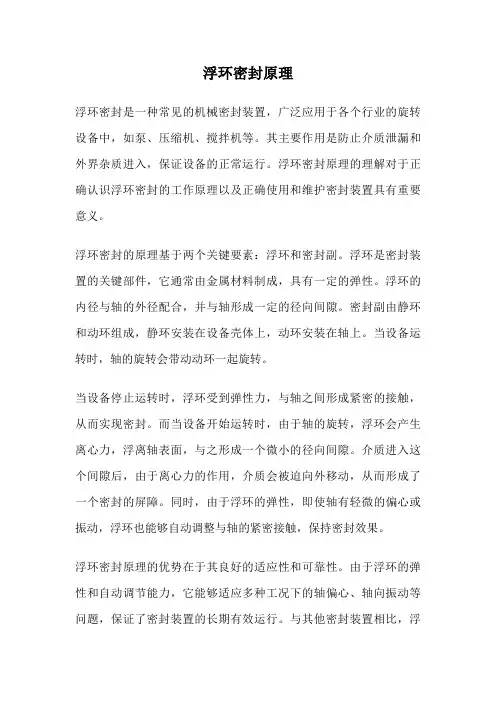

浮环密封原理浮环密封是一种常见的机械密封装置，广泛应用于各个行业的旋转设备中，如泵、压缩机、搅拌机等。

其主要作用是防止介质泄漏和外界杂质进入，保证设备的正常运行。

浮环密封原理的理解对于正确认识浮环密封的工作原理以及正确使用和维护密封装置具有重要意义。

浮环密封的原理基于两个关键要素：浮环和密封副。

浮环是密封装置的关键部件，它通常由金属材料制成，具有一定的弹性。

浮环的内径与轴的外径配合，并与轴形成一定的径向间隙。

密封副由静环和动环组成，静环安装在设备壳体上，动环安装在轴上。

当设备运转时，轴的旋转会带动动环一起旋转。

当设备停止运转时，浮环受到弹性力，与轴之间形成紧密的接触，从而实现密封。

而当设备开始运转时，由于轴的旋转，浮环会产生离心力，浮离轴表面，与之形成一个微小的径向间隙。

介质进入这个间隙后，由于离心力的作用，介质会被迫向外移动，从而形成了一个密封的屏障。

同时，由于浮环的弹性，即使轴有轻微的偏心或振动，浮环也能够自动调整与轴的紧密接触，保持密封效果。

浮环密封原理的优势在于其良好的适应性和可靠性。

由于浮环的弹性和自动调节能力，它能够适应多种工况下的轴偏心、轴向振动等问题，保证了密封装置的长期有效运行。

与其他密封装置相比，浮环密封不需要额外的冷却液和润滑剂，降低了使用成本和维护难度。

然而，浮环密封也存在一些局限性。

首先，由于浮环与轴之间形成的径向间隙较小，所以对轴的表面质量要求较高，否则会影响密封效果。

其次，由于浮环通常由金属材料制成，所以在高温和腐蚀介质下的应用较为有限。

为了充分发挥浮环密封的优势，正确的使用和维护密封装置是十分重要的。

首先，要确保轴的表面光洁平滑，避免出现凹坑和划痕。

其次，要定期检查浮环的磨损情况，及时更换磨损严重的浮环。

同时，要保证密封副的配合精度，避免出现松动或卡死的情况。

此外，还应注意定期润滑和清洗密封装置，以保证其正常工作。

浮环密封原理是一种可靠且适应性强的密封装置。

通过合理的设计和正确的使用和维护，可以充分发挥其优势，保证设备的正常运行。

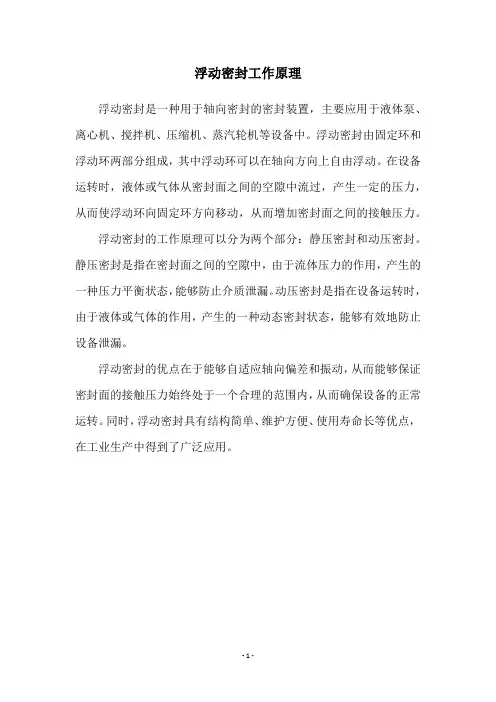

浮动密封工作原理
浮动密封是一种用于轴向密封的密封装置，主要应用于液体泵、离心机、搅拌机、压缩机、蒸汽轮机等设备中。

浮动密封由固定环和浮动环两部分组成，其中浮动环可以在轴向方向上自由浮动。

在设备运转时，液体或气体从密封面之间的空隙中流过，产生一定的压力，从而使浮动环向固定环方向移动，从而增加密封面之间的接触压力。

浮动密封的工作原理可以分为两个部分：静压密封和动压密封。

静压密封是指在密封面之间的空隙中，由于流体压力的作用，产生的一种压力平衡状态，能够防止介质泄漏。

动压密封是指在设备运转时，由于液体或气体的作用，产生的一种动态密封状态，能够有效地防止设备泄漏。

浮动密封的优点在于能够自适应轴向偏差和振动，从而能够保证密封面的接触压力始终处于一个合理的范围内，从而确保设备的正常运转。

同时，浮动密封具有结构简单、维护方便、使用寿命长等优点，在工业生产中得到了广泛应用。

- 1 -。

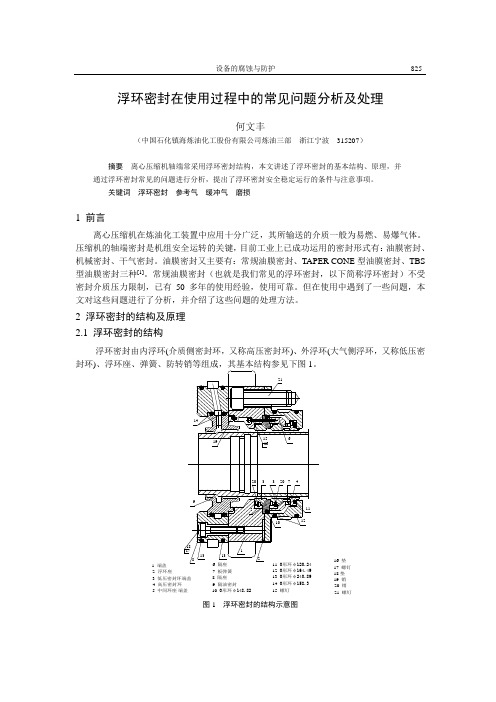

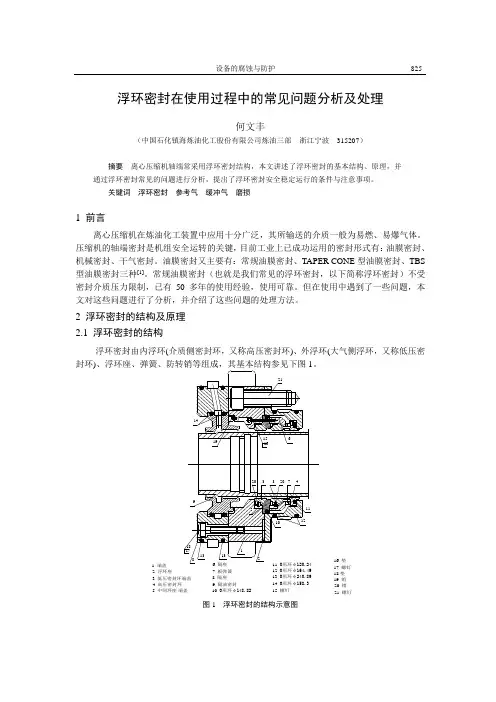

浮环密封在使用过程中的常见问题分析及处理何文丰（中国石化镇海炼油化工股份有限公司炼油三部 浙江宁波 315207）摘要 离心压缩机轴端常采用浮环密封结构，本文讲述了浮环密封的基本结构、原理，并通过浮环密封常见的问题进行分析，提出了浮环密封安全稳定运行的条件与注意事项。

关键词 浮环密封 参考气 缓冲气 磨损1 前言离心压缩机在炼油化工装置中应用十分广泛，其所输送的介质一般为易燃、易爆气体。

压缩机的轴端密封是机组安全运转的关键，目前工业上已成功运用的密封形式有：油膜密封、机械密封、干气密封。

油膜密封又主要有：常规油膜密封、TAPER CONE 型油膜密封、TBS 型油膜密封三种[1]。

常规油膜密封（也就是我们常见的浮环密封，以下简称浮环密封）不受密封介质压力限制，已有50多年的使用经验，使用可靠。

但在使用中遇到了一些问题，本文对这些问题进行了分析，并介绍了这些问题的处理方法。

2 浮环密封的结构及原理 2.1 浮环密封的结构浮环密封由内浮环(介质侧密封环，又称高压密封环)、外浮环(大气侧浮环，又称低压密封环)、浮环座、弹簧、防转销等组成，其基本结构参见下图1。

15螺钉16 垫17 螺钉19 销20 销21 螺钉18 垫8 隔座9 隔油密封10 O形环φ148.8212 O 形环φ164.4913 O 形环φ240.8914 O 形环φ158.37 板弹簧5 中间环座 端盖4 高压密封环3 低压密封环端盖2 浮环座1 端盖图1 浮环密封的结构示意图2.2 浮环密封的原理浮环密封是一种非接触式密封。

为了防止气体漏出机外，在高压密封环和低压密封环之间注入稍高于密封气体压力的密封油，其压力一般控制在比被密封气体压力高0.05MPa左右。

密封油通过高压密封环和低压密封环与轴之间的间隙，沿轴线方向向两端流出，转子高速运转时，流入浮环间的密封油就在浮环与轴之间形成稳定的油膜，由于油膜充满整个浮环间隙，所以可阻止气体介质的外漏。

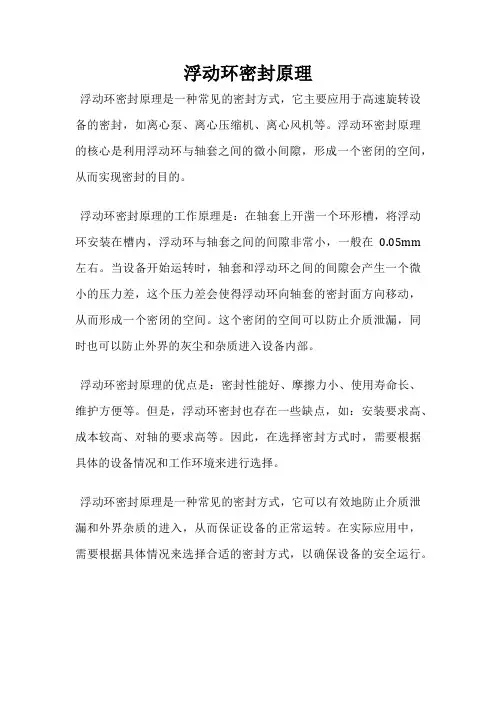

浮动环密封原理
浮动环密封原理是一种常见的密封方式，它主要应用于高速旋转设备的密封，如离心泵、离心压缩机、离心风机等。

浮动环密封原理的核心是利用浮动环与轴套之间的微小间隙，形成一个密闭的空间，从而实现密封的目的。

浮动环密封原理的工作原理是：在轴套上开凿一个环形槽，将浮动环安装在槽内，浮动环与轴套之间的间隙非常小，一般在0.05mm 左右。

当设备开始运转时，轴套和浮动环之间的间隙会产生一个微小的压力差，这个压力差会使得浮动环向轴套的密封面方向移动，从而形成一个密闭的空间。

这个密闭的空间可以防止介质泄漏，同时也可以防止外界的灰尘和杂质进入设备内部。

浮动环密封原理的优点是：密封性能好、摩擦力小、使用寿命长、维护方便等。

但是，浮动环密封也存在一些缺点，如：安装要求高、成本较高、对轴的要求高等。

因此，在选择密封方式时，需要根据具体的设备情况和工作环境来进行选择。

浮动环密封原理是一种常见的密封方式，它可以有效地防止介质泄漏和外界杂质的进入，从而保证设备的正常运转。

在实际应用中，需要根据具体情况来选择合适的密封方式，以确保设备的安全运行。

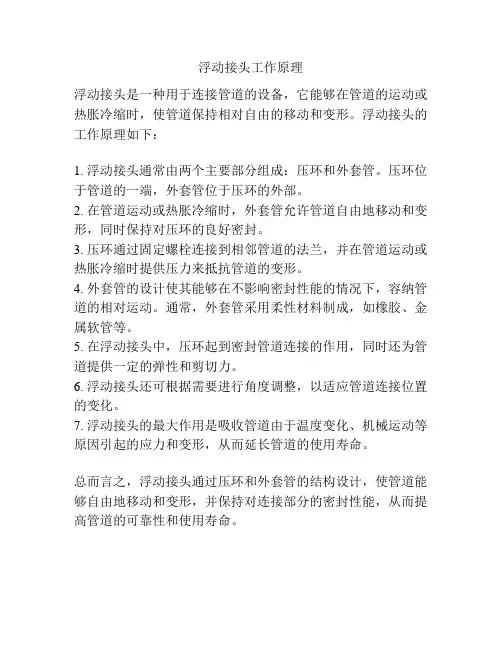

浮动接头工作原理
浮动接头是一种用于连接管道的设备，它能够在管道的运动或热胀冷缩时，使管道保持相对自由的移动和变形。

浮动接头的工作原理如下：
1. 浮动接头通常由两个主要部分组成：压环和外套管。

压环位于管道的一端，外套管位于压环的外部。

2. 在管道运动或热胀冷缩时，外套管允许管道自由地移动和变形，同时保持对压环的良好密封。

3. 压环通过固定螺栓连接到相邻管道的法兰，并在管道运动或热胀冷缩时提供压力来抵抗管道的变形。

4. 外套管的设计使其能够在不影响密封性能的情况下，容纳管道的相对运动。

通常，外套管采用柔性材料制成，如橡胶、金属软管等。

5. 在浮动接头中，压环起到密封管道连接的作用，同时还为管道提供一定的弹性和剪切力。

6. 浮动接头还可根据需要进行角度调整，以适应管道连接位置的变化。

7. 浮动接头的最大作用是吸收管道由于温度变化、机械运动等原因引起的应力和变形，从而延长管道的使用寿命。

总而言之，浮动接头通过压环和外套管的结构设计，使管道能够自由地移动和变形，并保持对连接部分的密封性能，从而提高管道的可靠性和使用寿命。

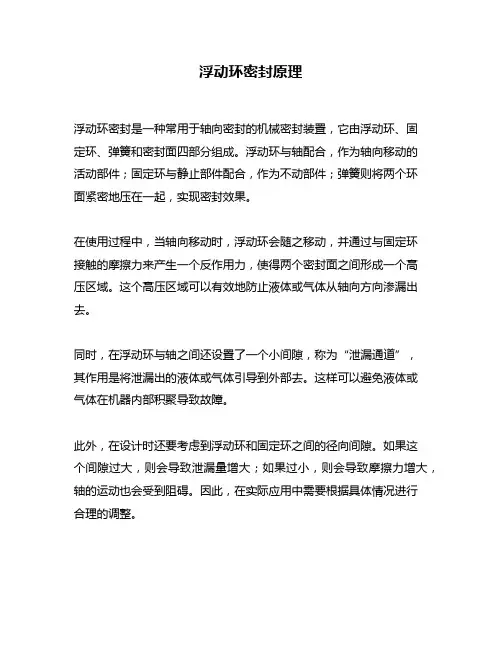

浮动环密封原理
浮动环密封是一种常用于轴向密封的机械密封装置，它由浮动环、固
定环、弹簧和密封面四部分组成。

浮动环与轴配合，作为轴向移动的
活动部件；固定环与静止部件配合，作为不动部件；弹簧则将两个环
面紧密地压在一起，实现密封效果。

在使用过程中，当轴向移动时，浮动环会随之移动，并通过与固定环
接触的摩擦力来产生一个反作用力，使得两个密封面之间形成一个高
压区域。

这个高压区域可以有效地防止液体或气体从轴向方向渗漏出去。

同时，在浮动环与轴之间还设置了一个小间隙，称为“泄漏通道”，
其作用是将泄漏出的液体或气体引导到外部去。

这样可以避免液体或
气体在机器内部积聚导致故障。

此外，在设计时还要考虑到浮动环和固定环之间的径向间隙。

如果这
个间隙过大，则会导致泄漏量增大；如果过小，则会导致摩擦力增大，轴的运动也会受到阻碍。

因此，在实际应用中需要根据具体情况进行
合理的调整。

总之，浮动环密封是一种简单而有效的机械密封方法，它可以在高速旋转的轴上实现可靠的密封效果，广泛应用于各种机械设备中。

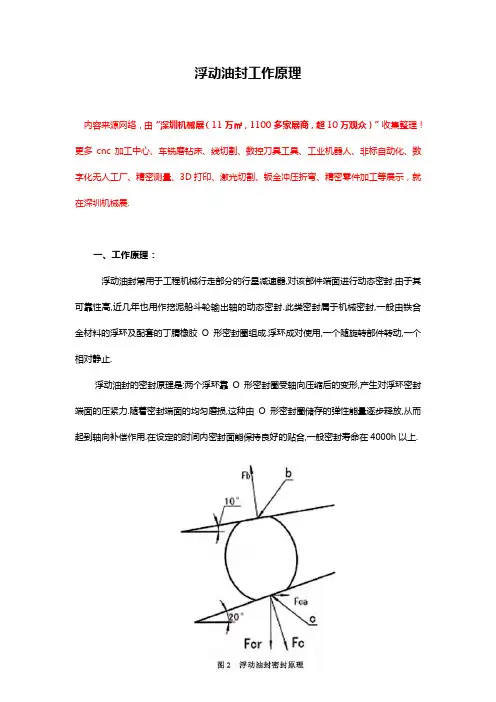

浮动油封工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、工作原理：浮动油封常用于工程机械行走部分的行星减速器,对该部件端面进行动态密封.由于其可靠性高,近几年也用作挖泥船斗轮输出轴的动态密封.此类密封属于机械密封,一般由铁合金材料的浮环及配套的丁腈橡胶O形密封圈组成.浮环成对使用,一个随旋转部件转动,一个相对静止.浮动油封的密封原理是:两个浮环靠O形密封圈受轴向压缩后的变形,产生对浮环密封端面的压紧力.随着密封端面的均匀磨损,这种由O形密封圈储存的弹性能量逐步释放,从而起到轴向补偿作用.在设定的时间内密封面能保持良好的贴合,一般密封寿命在4000h以上.浮动油封是一种特殊型式的机械密封,是为适应恶劣的工作环境而发展起来的一种紧凑型的机械密封方式,它具有抗污染能力强,耐磨,耐冲击,工作可靠,端面磨损自动补偿,结构简单等优点,在工程机械产品上应用最为普遍,在各种输送机,砂处理设备,混凝土设备上也应用广泛.目前在煤矿机械上主要用于刮板输送机的链轮,减速器以及采煤机的传动机构和摇臂,滚筒等处.此类密封产品在工程机械设备应用较为普遍和成熟,但在其他行业由于用量少,缺乏基础理论数据和使用经验,使用过程中失效现象较为普遍,难以达到预期效果.性质：非接触式密封的一种。

结构特点及其密封原理如图所示，浮环与转动轴之间保持一定的间隙，可以自由浮动，但不能与转轴一起转动，只能作径向滑移浮动，并在重力作用下与轴中心保持一定的偏心。

当转轴转动时，从浮动油封外界输入密封液（常采用油液）在转轴与浮环的间隙处形成油膜。

因受轴转动时产生油楔动力的作用，使油膜内保有一定的油膜压力，使浮环能自动维持与轴中心“对中”，从而使间隙量大大减小，有效地实现了对流体介质泄漏的密封。

浮动油封工作原理
浮动油封是一种用于确保机械设备的轴与环境之间的油封，防止润滑油或润滑剂泄漏并阻挡外部杂质进入设备内部。

它的工作原理如下：
1. 结构：浮动油封主要由固定环、浮动环、弹簧和密封装置等组成。

2. 工作原理：当设备轴旋转时，润滑油被注入到封装空腔中。

设备轴和浮动油封之间存在一定的摩擦力，使得浮动环始终与设备轴保持接触。

在浮动环与轴相对运动的过程中，润滑油通过封装空腔的缝隙被抽到轴外部，形成一层油膜。

3. 密封效果：润滑油膜与轴的接触处可形成润滑油封，阻挡外部空气和杂质进入设备内部，同时防止润滑油泄漏。

4. 弹簧支持：浮动油封的弹簧使得浮动环能够适应轴变形以及由于其他因素引起的轴向位移。

5. 维护：当设备需要维护或更换时，只需将固定环取下，然后拆下浮动环进行维修或更换。

总的来说，浮动油封通过润滑油与轴的摩擦力以及弹簧的支持来保持密封效果，可有效防止润滑油泄漏和外部杂质进入，从而确保机械设备的正常运行。

常见的风机气泵行业密封方式
1、迷宫式密封
迷宫式密封也叫拉别令密封、梳齿密封，在风机产品应用较为广泛，在风机产品上的级间密封基本上都采用了迷宫式密封，输送空气的轴端密封，在压力不高的情况下也可以采用了迷宫式密封。

2、浮环密封
浮环密封是利用主轴与浮动环之间形成压力油膜，油膜的合压力与外负荷(工质的压力)实现的平衡，来密封工作介质的轴向泄露。

因为浮环密封具有自动对正中央的长处，故密封间隙可以小一些，泄露量随之减少，密封体的压力可以随被密封介质压力的高低来调整，浮动环与轴之间保持液体摩檫状态，从而减小机械磨损。

采用这种密封方式，用在压力较高或输送有侵蚀性气体时，可以使得输送气体不向外泄漏。

3、机械密封
机械端面密封是一种靠弹性元件对静、动环端面摩檫副的预紧和介质压力与弹性元件压力的压紧来密封的轴向旋转的密封装置。

机械密封一般采用压力高于被封介质2.5～3.5密封液(透平油)来密封被封介质的。

在旋转过程中，摩擦面建立起油膜，油膜的压力是从外向里，由大到小，然后与被封介质达到平衡。

因为封液压力大于被封介质，所以，被封介质一般来说不会泄漏，而封液向内有少量泄漏，泄漏的封液将通过回油孔回收利用。

因为结构上的变化，机械密封有油量比浮环密封用油量减少，但都属于油膜密封。

4、干气密封
干气密封是气膜密封，是当前密封效果好的一种密封形式。

它是用氮气或其它无害气体作密封介质。

对密封气体清洁度要求较高，而且有一套比较复杂的供气系统。

浮环密封的工作原理浮环密封是一种广泛应用于液体和气体密封领域的密封装置，其简单的结构和高效的密封性能使其在各种工业设备中得到了广泛的应用。

下面我们来介绍一下浮环密封的工作原理。

1. 引言浮环密封是一种简单而高效的密封装置，其广泛应用于各种工业设备中。

它的主要工作原理是通过浮环的表面和被密封的轴之间的摩擦力来实现密封效果。

浮环密封可以承受高温、高压和高速的环境，适用于液体和气体密封领域，具有长寿命、无泄漏和易于维护等优点。

2. 浮环密封的构成浮环密封主要由浮环、密封面、O形密封垫、支撑环、导向环和弹簧等组成。

浮环是整个密封装置中最关键的部件，它负责与轴的摩擦、密封和磨损等，通常使用碳化硅、碳化钨、氧化铝、聚四氟乙烯等材料制成。

密封面则是浮环所贴附的表面，也是密封的关键部位，其材料通常选用金属、陶瓷、硬质合金等。

O形密封垫是密封装置中的另一重要部分，它通常由耐磨橡胶或热塑性弹性体制成。

3. 浮环密封的工作原理浮环密封的工作原理非常简单，主要有以下三个方面：3.1 浮环的作用由于浮环密封是通过浮环与轴之间的摩擦力来实现密封的，因此浮环在整个密封装置中发挥着重要的作用。

当轴处于正常工作状态时，浮环与轴之间的间隙非常小，可以有效地防止液体和气体的泄漏，从而实现最佳的密封效果。

同时，浮环还承担着降低轴承载的作用，可以延长轴承的使用寿命。

3.2 密封面的作用密封面是浮环贴附的表面，它的作用是与浮环形成高效的密封效果。

密封面通常由金属、陶瓷、硬质合金制成，具有良好的抗磨损性和耐高温性，可以保证密封装置在长期使用中的稳定性和可靠性。

3.3 O形密封垫的作用O形密封垫是密封装置中的另一重要部分，它位于浮环和支撑环之间，可以起到密封作用和支撑浮环的作用。

O形密封垫通常由耐磨橡胶或热塑性弹性体制成，具有良好的密封性和可靠性。

4. 浮环密封的优点浮环密封具有以下几个优点：4.1 高效的密封性能由于浮环是通过与轴之间的摩擦力来实现密封的，因此具有高效的密封性能，可以有效地防止液体和气体的泄漏。
