浅谈复杂条件时深基坑支护措施摘要：基坑支护体系是临时结构，安全储备较小，具有较大风险，基坑工程具有很强的区域性，不同水文、地质等环境条件下基坑工程的差异很大。
本文通过在工业建筑中具体深基坑施工案例分析，主要是从深基坑复杂环境条件、基坑支护系统设计、降排水系统设计和施工常见问题及防治四个方面浅谈了复杂条件时深基坑支护。
深基坑支护系统设计和施工必须加强管理，严格执行施工技术措施。
关键词：工业建筑；深基坑支护；钢板桩1.工程概况湖北省武汉市某化工厂一生产装置区域内，增加一座一级循环水管线增加管线甩头阀门井。
井室截面尺寸为4.5m*6m，基底标高为-7.85m，场地自然地面相对标高为-0.25m，故该基坑开挖深度7.60米。
采用天然地基，以粉砂为基础持力层。
根据《装置场地岩土工程勘察报告》，该场地地下水类型主要为上部滞水和孔隙承压水，上层滞水主要赋存在①层杂填土（层底埋深-2.9m）中，孔隙承压水主要赋存在第③层粉砂（层底埋深-20.16m）中。
受已有管线的影响，该基坑的支护结构无法形成闭环，因此，对支护结构的受力产生较大影响，同时支护结构的变形也将较大。
经现场试挖查探，探明地下有一根6KV电缆、一根φ300生活水管线、φ1800mm雨水管线、φ325、φ114装置生产管线各一根，管线埋深与规格均不相同，施工情况复杂，具体障碍物分布见附图：图1 支护结构平面图。
图1 支护结构平面图2.施工技术准备2.1支护方法比选根据该基坑的深度、规模、地质条件和周边环境，综合考虑安全性、经济性以及技术可行性，本基坑可采取的支护方案有：方案A 搅拌桩重力式挡墙支护、方案B 复合喷锚支护、方案C 放坡开挖悬臂桩支护和方案D悬臂桩支护。
结合工程情况和场地条件，在保证安全的前提下，兼顾经济及工艺成熟、施工速度快、施工方便的原则，化深为浅，保护已有管线，节约投资，降低工程造价，本基坑决定采用钢板桩+支撑体系，支护桩采用拉森型钢板桩，坡顶卸载2.8m，经试算，基坑变形满足一级基坑要求，且钢板桩能兼顾挡土挡水，工程造价合理，施工周期短。
泵站工程基坑开挖施工方案一、前言泵站工程是城市供水、排水系统中不可或缺的一部分。
基坑开挖是这种工程中非常重要的一个环节，其施工方案至关重要。
因此，本文将探讨泵站工程基坑开挖施工方案，为广大工程施工人员提供参考。
二、施工前准备在进行基坑开挖前，需按照工程设计要求，绘制基坑开挖图纸，编制施工方案，确定好开挖的范围、深度、坡度、坑距、坑壁、支护等。
同时，需对施工现场进行勘测，确保施工现场的地形、地质条件、地下管线等都能满足开挖工作的需要。
需在开挖现场的安全通道、施工用水、用电、劳动救护等方面进行安排。
三、基坑开挖方式在泵站工程中，基坑开挖可以采取手工开挖、机械开挖、爆破开挖等方式。
常见的机械开挖方式有挖掘机、推土机等。
在选择开挖方式时，需要综合考虑施工环境、施工质量、安全等因素。
四、基坑支护开挖基坑时，必需采取针对性的支护措施来确保基坑的稳定和安全。
基坑支护材料常见的有钢板桩、型钢桩、预制混凝土板桩、橡胶挡水条、承重墙等。
根据现场实际情况，采取相应的支护方案，对基坑进行加固，确保土方施工的稳定性，保证工程质量和施工安全。
五、卸土运输卸土运输是基坑开挖工作过程中的重要环节，其安全和高效的运送可以提高整个施工进度。
在运输过程中，需要采取措施，避免土方散落、碰撞等危险情况的发生。
卸土运输一般有人力运输、车辆运输等，不同的场景需选择不同的卸土方式，注意交通安全，避免造成二次污染。
六、清理、验收开挖完成后，还需要对开挖场地进行清理。
清理开挖场地可以使场地保持清洁，更好的环保、美化。
同时还需要对基坑开挖、支护等施工过程进行验收，确保施工达到设计要求，保证开挖基坑的安全和质量。
七、结束语泵站工程基坑开挖施工方案是一项重要工作，在施工中，要注意做好施工前的准备，合理选择开挖方式，合适的支护措施，严格遵守施工规范，做好卸土运输工作，最终达到施工质量与安全双保障的目的。
泵站基坑支护方案泵站基坑施工，安全至上。
支护方案，关键环节。
咱们这就聊聊泵站基坑支护那点事儿，力求确保工程顺利进行，保障人员安全。
一、项目背景及概况泵站位于我国某地，主要负责城市排水及防洪任务。
基坑支护工程是泵站建设的重要环节，其安全直接关系到整个工程的质量和进度。
此次基坑支护工程，我们将充分考虑地质条件、周边环境等因素，确保施工安全、顺利进行。
二、基坑支护设计原则1.安全性：确保基坑支护结构稳定，防止土体滑移、坍塌等安全事故。
2.经济性：在满足安全的前提下，力求降低工程成本，提高经济效益。
3.施工性：考虑施工条件，确保支护结构便于施工，缩短施工周期。
4.环保性：注重环保，减少施工过程中对周边环境的影响。
三、基坑支护方案1.土钉墙支护土钉墙支护适用于基坑深度较浅、周边环境较为简单的工程。
具体操作如下：（1）挖土：按照设计要求，分层挖土，每层挖深不超过1.5米。
（2）喷射混凝土：挖土完成后，喷射混凝土，形成初支结构。
（3）打设土钉：按照设计要求，打设土钉，并与喷射混凝土面层连接。
（4）注浆：土钉打设完成后，进行注浆，提高土钉与土体的粘结力。
2.钢筋混凝土桩支护钢筋混凝土桩支护适用于基坑深度较大、周边环境复杂的工程。
具体操作如下：（1）挖土：按照设计要求，分层挖土，每层挖深不超过2米。
（2）制作钢筋笼：根据设计图纸，制作钢筋笼。
（3）浇筑混凝土：将钢筋笼放入桩孔，浇筑混凝土。
（4）冠梁施工：在桩顶浇筑冠梁，与桩身连接，形成整体。
3.预应力锚索支护预应力锚索支护适用于基坑深度较大、周边环境受限的工程。
具体操作如下：（1）挖土：按照设计要求，分层挖土，每层挖深不超过2米。
（2）打设锚索孔：根据设计要求，打设锚索孔。
（3）安装锚索：将锚索放入孔内，与桩身连接。
（4）张拉锚索：按照设计要求，对锚索进行张拉，提高其抗拔力。
四、施工要点1.施工前，对施工现场进行详细勘察，了解地质条件、周边环境等信息。
2.严格按照设计要求，选择合适的支护方案。
目录1、工程概况 (3)2、水文地质情况 (3)2.1 地基土层分布 (3)2.2 地基土层主要物理力学性质 (4)2.3 地下水 (4)2.4 基坑周边环境情况 (5)3、总体施工方案 (5)3.1 基坑情况 (5)3.2 基坑支护方案 (6)3.3 基坑支护总体施工顺序 (6)4、施工计划及资源配置 (7)4.1 主要工期进度计划 (7)4.2 施工机械配备 (7)4.3 人员配备 (8)4.4 主要物资材料表 (8)5、主要施工工艺及施工方案 (8)5.1 钢板桩围堰施工 (8)5.2 深层搅拌桩施工 (12)5.3 基坑降水 (14)5.4 基坑开挖 (17)5.5 支撑安装 (18)5.6 混凝土垫层 (19)6、质量及工期保证措施 (19)6.1 质量保证措施 (19)6.2 工期保证措施 (21)6.3 基坑监测 (21)6.4 深层搅拌桩施工质量保证措施 (25)6.5 拉森钢板桩施工质量保证措施 (26)7、安全生产与文明施工 (26)7.1 安全生产施工措施 (26)7.2 基坑开挖措施 (30)7.3 机械作业措施 (31)7.4 文明施工措施 (32)7.5 环保卫生噪音保护措施 (33)8、深基坑施工专项应急预案 (33)8.1 总则 (33)8.2 主要风险及救援特点 (34)8.3 预警及预防 (35)8.4 应急处置 (37)8.5 保障措施 (41)1、工程概况XX市第二污水处理厂二期工程位于XX市XX高速路以东，XX村东约500米处，XX市第二污水处理厂院内。
粗格栅及进水泵房结构尺寸为粗格栅8.5m×3.5m×9.5m，泵房7.5m×6.6m×9.5m，拟建于原一期粗格栅处。
建筑结构安全等级二级，地基基础设计等级丙级，建筑抗震设防丙类，抗震7度设防，设计使用年限50年，主体工程采用钢筋混凝土结构。
质量目标：质量标准为“合格”。

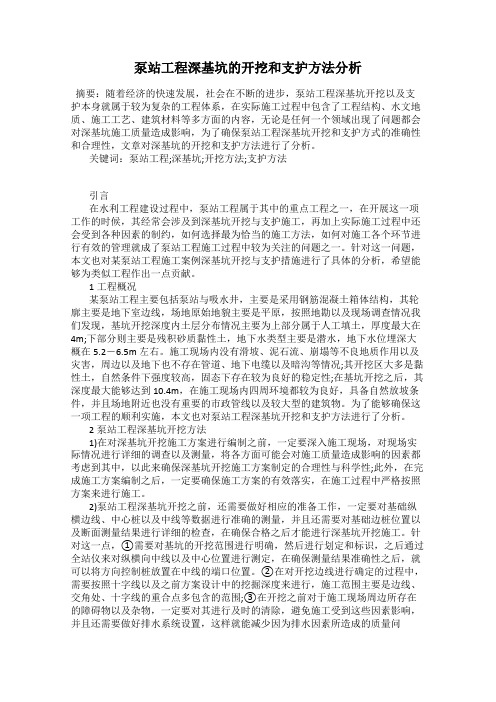

泵站工程深基坑的开挖和支护方法分析摘要：随着经济的快速发展，社会在不断的进步，泵站工程深基坑开挖以及支护本身就属于较为复杂的工程体系，在实际施工过程中包含了工程结构、水文地质、施工工艺、建筑材料等多方面的内容，无论是任何一个领域出现了问题都会对深基坑施工质量造成影响，为了确保泵站工程深基坑开挖和支护方式的准确性和合理性，文章对深基坑的开挖和支护方法进行了分析。
关键词：泵站工程;深基坑;开挖方法;支护方法引言在水利工程建设过程中，泵站工程属于其中的重点工程之一，在开展这一项工作的时候，其经常会涉及到深基坑开挖与支护施工，再加上实际施工过程中还会受到各种因素的制约，如何选择最为恰当的施工方法，如何对施工各个环节进行有效的管理就成了泵站工程施工过程中较为关注的问题之一。
针对这一问题，本文也对某泵站工程施工案例深基坑开挖与支护措施进行了具体的分析，希望能够为类似工程作出一点贡献。
1工程概况某泵站工程主要包括泵站与吸水井，主要是采用钢筋混凝土箱体结构，其轮廓主要是地下室边线，场地原始地貌主要是平原，按照地勘以及现场调查情况我们发现，基坑开挖深度内土层分布情况主要为上部分属于人工填土，厚度最大在4m;下部分则主要是残积砂质黏性土，地下水类型主要是潜水，地下水位埋深大概在5.2－6.5m左右。
施工现场内没有滑坡、泥石流、崩塌等不良地质作用以及灾害，周边以及地下也不存在管道、地下电缆以及暗沟等情况;其开挖区大多是黏性土，自然条件下强度较高，固态下存在较为良好的稳定性;在基坑开挖之后，其深度最大能够达到10.4m，在施工现场内四周环境都较为良好，具备自然放坡条件，并且场地附近也没有重要的市政管线以及较大型的建筑物。
为了能够确保这一项工程的顺利实施，本文也对泵站工程深基坑开挖和支护方法进行了分析。
2泵站工程深基坑开挖方法1)在对深基坑开挖施工方案进行编制之前，一定要深入施工现场，对现场实际情况进行详细的调查以及测量，将各方面可能会对施工质量造成影响的因素都考虑到其中，以此来确保深基坑开挖施工方案制定的合理性与科学性;此外，在完成施工方案编制之后，一定要确保施工方案的有效落实，在施工过程中严格按照方案来进行施工。
谈污水池工程深基坑钢板桩支护施工技术在石化装置区、油品罐区地下结构施工中，深基坑施工难度主要体现在区域土方支护、区域整体降水、土方大开挖、土方及材料的倒运等施工工序上。
钢板桩支护的施工方法降低了深基坑土方支护作业的安全风险，具有安全性高、施工便捷、缩短工期的特点。
结合石化丙烯腈装置污水池施工时的深基坑作业，在简要介绍工程概况、施工区域情况的基础上，较为详细地论述了施工平面布置、钢板桩选型计算、钢板桩施工工序、钢板桩及支护施工技术要求、基坑降水、工程效益分析等内容。
工程实践表明，该工艺在降低深基坑土方支护作业的安全风险上效果明显，施工过程中若辅以降水，则可进一步提高在装置区内深基坑的开挖效果。
标签：污水池深基坑;钢板桩支护;施工技术引言深基坑是指开挖深度超过5m（含5m）或开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑[1]。
新建污水池5.8m深，地处丙烯腈装置区旁，距离东侧T-4001塔较近，西侧地下管线较多，地下渗水量大，土质为回填卵石土易塌方，所以选取合理的支护方法尤为重要。
1 深基坑支护施工全过程技术要点深基坑支护技术是指在地基中保护结构施工安全、提高基坑侧壁承载能力的应用，在基坑侧壁及周边环境的支护技术手段，主要以支挡、加固、保护为主要支护方式，在保证基坑稳定、肩负地面建筑稳固、保护施工人员人身安全等方面具有重要意义。
由于深基坑处于工程的地下部分，且肩负着保证上层建筑稳固的重任，一旦出现质量问题很容易引发工程质量安全事故，对基坑内施工作业人员形成安全威胁。
通过对深基坑安全事故进行统计可知，大多数原因在于深基坑的防护、预控等支护措施不到位，导致工程项目基坑侧壁不稳，发生安全事故。
但鉴于该方法具有一定的局限性，若使用不当也会影响到后续施工的正常开展。
2 深基坑支护技术存在的问题建筑工程的施工建立在工程设计基础之上，设计图纸的科学合理的数据直接关系到工程项目的施工质量，而有些施工企业为了缩短施工周期、减少工程支护的手段来降低施工的成本、从中获取经济效益，且有些施工管理人员在施工过程中撇开设计图纸的数据，不去分析采取何种支护方法进行施工，如此盲目的施工方式成为影响建筑工程质量安全的重要因素。
污水处理厂进水泵房基坑支护的设计1 工程概况污水处理厂位于新区开元大道与洛界高速公路交汇处的东北部，南侧毗邻伊河北岸河堤。
进水泵房为地上一层，屋面标高为18.400m。
地上框架部分基础形式采用钢筋混凝土整体底板，底板坐于回填的级配砂石垫层上。
由于粗格栅及进水泵房基础埋深较大，约自然地表下12m左右，基坑南边北面为细格栅及曝气沉砂池,距离大约为20米,西边为场区围墙,距离大约为12米,东面为生物池,距离大约为36米。
为保证施工和周围构筑物安全，需进行基坑支护施工。
2 工程地质条件根据《污水处理厂（一期）岩土工程勘察报告》，场地属于伊河高漫滩，表层为填土层，其下均为第四纪冲、洪积形成的粉细砂夹粉土及砂卵石。
地下水类型属孔隙潜水，勘察期间测量出的地下水稳定水位高程为123.81～124.42m，其渗透系数100～150 m/d。
由于该场地下水受伊河河水位影响较大，其年变化幅度较大。
根据各土层的形成时代、成因及岩土工程特征，自上而下共分为4大层，具体如下：①填土（Q4ml）：色杂，以粉土、砂、卵石、圆砾等为主，主要为素填土，杂物较少。
场区除鱼塘外普遍分布，厚度0.4～3.3m，层底面标高125.17～128.93m，层底埋深0.4～3.3m。
②粉细砂夹粉土（Q42al+pl）：灰黄色，干～稍湿，松散～稍密，成份主要为石英、长石及云母等。
该层属新近堆积土，该层在场地东南部分布厚度相对较大，其余各处主要分布在未被挖除的鱼塘之间的坎上。
厚度0.2～2.0m，层底面标高125.86～128.33m，层底埋深0.2～3.6m。
③卵石（Q41al+pl）：杂色，干～饱和，稍密～中密，岩性成份主要为石英岩、石英砂岩及基性火成岩，卵石含量多在50%～60%之间，颗粒呈次圆状、次棱角状，粒径一般在1～8cm，最大粒径达30cm。
卵石磨圆度好，分选性一般。
充填物以砂、圆砾为主，局部含砂量或含泥量很高。
该层在场区均有分布，但受人工开挖影响的鱼塘处厚度相对较小，统计厚度0.3～9.4m，层底面标高115.20～127.01m，层底埋深0.5～12.2m。
基坑支护设计总说明一、工程概况本工程为新川科技园污水泵站提升泵房项目基坑支护施工图设计。
（一）基坑位置及建设规模场地位于污水泵站提升泵房位于新川科技园二组团内，东临洗瓦堰及B线道路，北面为规划220KV变电站，西面为地铁一号线红星站场站用地，之间有规划10m宽防护绿地，南面为规划市政绿地及华阳大道，该建筑物为1F，设一层地下室，设计+0.00=480.30m。
（二）使用年限本工程场地地面标高在481.0m左右，因此基坑设计时高度按481.0m考虑，地下室基坑开挖深度西边按16.5m考虑（即基坑开挖底面标高为464.50m），东边按13.8m考虑（即基坑开挖底面标高为467.2m）。
基坑安全等级为一级，结构重要性系数为1.1。
本项目基坑支护结构设计使用年限为一年，从基坑开挖之日起算。
超过使用年限后未回填，支护体系需进行安全鉴定。
（三）基坑对周边影响本工程地下室开挖深度为场地面标高（481.0m）以下13.8-16.5m,基坑开挖底面标高为464.5-467.2m。
根据业主提供的周边道路及地下管线资料及现状周边建（构）筑物情况，场地周边环境情况如下：1、周边建构筑物及市政道路基坑现在场地周围无建筑物分布。
2、地下管线基坑的东侧和南侧有军用电缆分布电缆埋深约3m，距离本工程地下室边线约10〜16.7m，不会对其造成影响。
3、地面沉降本工程拟采用管井降水与明排水相结合。
明挖顺作法施工时，工程施工可能引起地面不均匀沉降，应预防周边建(构筑)物下沉、倾斜、开裂，甚至造成破坏性影响。
施工前应对周边进行摄像取证，并在建筑物周边布设观测点，进行系统、全面的跟踪测量，信息化施工。
根据监测结果及时调整施工方案，如出现异常情况，应立即停止施工，及时采用补救措施，确保建(构) 筑物安全。
二、设计依据1、《新川创新科技园污水泵站及配套管网市政工程岩土工程勘察报告》2、业主提供的《新川创新科技园污水泵站建筑设计图》3、设计采用的规范：《岩土工程勘察规范》(GB50021-2001)(2009版)《建筑地基基础设计规范》(GB50007-2011)《混凝土结构设计规范》(GBJ50010-2010)《建筑桩基技术规范》(JGJ94-2008)《建筑基坑支护技术规范》(JGJ120-2012)《建筑边坡工程技术规范》(GB50330-2013)《建筑与市政降水工程技术规范》(JGJ/T111-98)《锚杆喷射混凝土支护技术规范》(GB50086-2001)《岩土锚杆(索)技术规程》(CECS22:2005)《建筑基坑工程监测技术规范》(GB50497-2009)《钢筋焊接及验收规程》(JGJ18-2012)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《工程测量规范》(GB50026--2007)《混凝土结构工程施工及验收规范》(GB50204--2002)《混凝土质量控制标准》(GB50164--2011)《普通混凝土配合比设计规程》(JGJ55-2011)《施工现场临时用电安全技术规范》(JGJ46--2009)《建筑施工安全检查标准》(JGJ59--2011)《建筑工程施工质量验收统一标准》(GB50300--2013)《建设工程文件归档整理规范》(GB/T50328--2011)《四川省建筑地基基础检测技术规范》(DBJ51/T014-2013)4、设计采用的计算软件：北京理正《深基坑支护结构设计软件F-SPW》7.0 版三、工程地质与水文地质条件1、地形地貌拟建场地位于成都市天府新区，现高新区境内新川创新科技园。
污水泵站重难点施工一、背景介绍污水泵站是城市污水处理设施的重要组成部分，负责将污水从低处输送到高处进行处理。
在污水泵站的建设中，其施工难度较大，尤其是在一些特殊条件下，施工难度更大。
本文主要讨论污水泵站重难点施工的问题。
二、施工难点及解决方法1. 地下水位高在地下水位高的情况下，施工人员需要采取措施防止现场被淹水。
可采取以下方法：•采用抽水设备，将现场积水抽走；•加强施工现场的护坡，将地下水拦蓄到施工现场外；•选择较干燥的施工季节进行施工，尽量减少地下水对施工的影响。
2. 孔壁塌方在深孔施工时，孔壁容易发生塌方，对施工造成影响。
采取以下解决方法：•按规范要求设置排水管道，降低土壤压力；•使用支护材料加固孔壁，如钢筋网和钢撑及木模板等；•对孔壁进行喷浆处理，增加孔壁的稳定性。
3. 布置泵房设备泵房设备是污水泵站最重要的组成部分，设备的数量较多、大小不同，需要较大的空间布置。
采取以下措施可以解决问题：•机房内的设备应按照流程进行布置，可对设备进行先前的预装；•可选择在地下或地上建设机房，也可采用模块化建设的方案；•机房内应考虑通风、散热等问题，金属隔断及防水涂料。
4. 泵站效率及质量泵站的效率和质量直接关系到其故障频率，施工中需要确保泵站正常运行。
可通过以下方法提高施工质量：•采用先进的施工技术和设备，把关工序质量；•对泵房设备进行调试和优化，定期维护与保养；•合理的泵站运行管理及应急预案。
三、施工的注意事项在污水泵站建设的施工过程中，需要遵守以下注意事项：•施工人员必须具备一定的技能和知识，尤其是对于地下水位高、孔壁塌方等特殊情况下的施工要掌握相应的专业知识；•施工现场必须做好安全防护措施，保证施工人员的人身安全；•施工现场要保持整洁，采取好物料堆放、垃圾清理等措施；•根据环境污染和保护的需要，对工程施工污染及噪声的控制必须达到相关规定要求。
四、结论在污水泵站建设的施工过程中，可能会遇到各种各样的问题。
复杂地形环境下的深基坑支护与土方开挖施工技术要点分析
摘要：工程建设范围逐渐扩大，在这一过程中可能会涉及到众多的复杂的地形环境等，基于这样的工程中展开深基坑的支护与土方开挖施工等难度较大。本文以某建筑工程为例，探究在复杂地形环境中的深基坑支护与土方开挖施工技术要点，详细分析了工程的施工难点与重点。充分掌握基坑支护与土方开挖等相关施工技术内容，以期因地制宜，结合差异性的地质条件展开施工作业，保障支护施工安全，为相关工程提供参考。
关键词：深基坑；复杂地形；支护；土方开挖 引言：复杂地形环境除了受到自然条件影响之外，也可能是随着现代城市发展对旧房屋建筑进行拆迁重建之后所导致的。基于这样的复杂地形条件，在开挖基坑时可能会造成土体失稳，从而对周围的建筑物等造成安全隐患。因此，如果在复杂地形环境下展开工程施工建设，应做好实地勘察，结合地形地貌以及地质条件等展开合理可行的深基坑支护与土方开挖施工。
1 复杂地形下的建筑工程案例 某建筑工程的实际建设面积大约为3.5万m2，分设了地上5层建筑与地下2层建筑，基于该建筑工程的建设单位较大，地上的实际建设面积大约为4.6万m2，地下施工建设面积约为5.0万m2，建筑总体施工建设面积为9.6万m2，经过实地测量，该建筑工程的实际高度为24m，具有11m的基础深埋深度。在该建筑工程下的原始基坑具有6万m2的占地面积，且坑槽内部包括了密集的植被，起伏不定的地形等，在周围具有完善建设的管廊、市政工程以及配套设施等，因此该工程的施工难度较大。
2 施工难点与重点 由于本次工程所涉及到的地形环境相对较为复杂，原有工程的基坑存在着高低起伏不等的坑面结构。检测施工现场的中心区域发现其与四周存在约14m的高度差，且周围具有完工的市政道路管线以及建筑结构等，在基坑内部存有大量覆盖植被、渣土以及垃圾等杂质[1]。坑槽覆盖面积较广，周围环境变化次数较多，现存地质参数存在变化且无法明晰该坑槽地下管线坐标以及障碍物情况，在施工前应做好详细的场地条件排查工作。项目整体具有较为复杂的临近结构，包括市政道路、雨污水管线、电力、燃气基础设施以及管廊结构等，与工程所处地的距离间隔相对较近。这样的问题为后续基坑支护与土方开挖施工带来了一定的挑战。
浅谈特殊地形下污水泵站基坑支护与施工 摘要：建筑物的基坑支护是保证建筑使用安全与人员生命财产安全的重要基础设施。而污水泵站由于其污水处理作业通常在城市范围以内，同时因城市的开发，造成地质地形条件的特殊，如杂填土较多以及淤泥情况严重等情况，从而使污水泵站的基坑支护在特殊地形下的施工质量保证显得特别重要。本文通过对我国基坑工程现状，并举例说明在特殊地形下的污水泵站基坑支护工程的具体施工过程。
关键字：特殊地形；污水泵站；基坑支护；施工 Abstract: the building of foundation excavation is ensure the construction safety and personnel use life and property of the importance of safety infrastructure. And sewage pumping station due to its wastewater treatment process usually within the city limits, and for the development of the city, killing geological conditions of special terrain, such as miscellaneous fill in more severe cases and silt soil, so that the sewage pumping station of foundation pit in the special terrain construction quality guarantee is very important. This article through to our country present situation of foundation pit engineering, and illustrate in special terrain sewage pumping station of foundation pit engineering concrete construction process.
Key word: special terrain; Sewage pumping station; Foundation pit supporting; construction
随着我国城市发展进程的不断加快，城市污水处理任务也显得愈加繁重，为满足对城市污水的需要，污水泵站的数量也逐渐增加。而在其基坑支护施工中，往往因地形地质条件特殊而造成基坑支护不稳固、沉降、渗漏等各种施工问题的产生，因此，对于在特殊地形下污水泵站的基坑支护施工需要有进一步的分析与研究。
一、我国基坑支护工程现状 我国对于基坑支护工程的研究与国外相比，在该技术的研究与应用领域相对落后。自20世纪的80年代，我国才对其进行深入的研究。设立在城市中的污水泵站因其所处环境的特殊性，比如并不能为放坡开挖提供有效空间、周边居民住宅生活区环境因素等，为了满足这些特殊环境下的基坑支护工程承载力的要 求，污水泵站的基坑挖掘深度通常处于6至10米的范围之内，且应根据污水泵站所在的地形地质条件综合考虑，从而选择最为合适的基坑支护施工方法。通常被普遍所应用的基坑支护结构包括：放坡开挖、水泥土墙、重力式墙、土钉墙、锚固、板锚固、桩锚固等等以及根据工程实际情况对上述这些结构方式进行综合使用的结构技术方式。
二、特殊地形下污水泵站基坑支护与施工方案 无锡市内某污水泵站基坑支护工程实施。 （一）工程概述 污水泵站及其土质情况：规模3.5*104m3/d，该污水泵站东西两侧分别是人行道与运河道；污水池设计尺寸11.4m*8.2m，该池底与池顶标高分别-4.25m与4.2m；运河道情况：河床底、通航最高水位、常水位的标高分别为-1.8m、2.5m与1.3m，该运河道河底土质情况呈下层粉土粉粘土混合土，上层淤泥土，厚度分别为2m与1m。该污水泵站所选位置的地质条件呈现为多样化的土层，包括有淤泥、粉土、粉粘土、杂填土等，且各土层厚薄不一、渗透系数大小不等，所以普通的沉井式施工并不能满足该特殊地形的需要，故设计使用下方沉井，上方钢板桩的支护方式进行施工。该施工设计方案经过综合比对后，具有成本低、工作面小、施工周期短等优点。
（二）基坑支护施工 经过综合计算与根据实际情况考虑，选择使用15米双排拉森钢板桩在污水泵站外围形成支护结构，钢板桩的间隔距离设计为1米，同时在其内部以400*400的H钢加设成为对撑结构。这种支护方案的优点在于施工周期较短、涉及工作面小、成本低。
根据在该污水泵站实际施工中所出现的路面结构下沉与沉井倾覆现象，分别对其采取了相应措施：针对第一种情况，利用级配砂石在沉井的外壁部分与拉森钢板桩之间进行回填并夯实，同时借助压密灌浆方法对于钢板桩移出后所产生的缝隙实现加固土体；针对第二种情况，对沉井的外壁，即古运河河底位置的淤泥质土体使用宽2米的C25型混凝土实施加固，同时加设外挑型抗倾覆墙体于沉井壁的下沉标高位置上部。
在对这种特殊地形下的污水泵站进行基坑支护施工时，需要注意的是：在施工中对于地表面沉降与钢板桩偏移情况的观测工作要加强；对施工现场的排水系统进行完善，开始施工后对于坑底的积水与地表面的积水要及时实施排除，防止这些水对基坑形成渗漏现象，同时规定在雨天禁止实施挖掘作业；加强监督，避免出现超挖基坑现象；对地面超载堆放、机械设备超载等情况要加以严格控制；对原有地下管线要在施工前进行交底、图纸会审，防止因基坑支护工程而对原有 管线形成损坏。 （三）效果评估 首先对基坑的支护结构要进行严谨地验算，以竖向弹性的地基梁相关系数公式对该污水泵站基坑围护桩体进行计算，以朗肯主动的土压力公式对基坑外部土体压力进行计算，各参数取值：相关施工负荷20kPa，二级基坑等级，钢板桩型号SP-IV两排，换算后得到Ø680mm的排桩直径。经计算后得出，10.39毫米为该基坑支护结构的水平偏移极限值，21毫米为该工程地表面沉降极限值，同时在抗倾覆方面，其安全参数呈1.82，大于规范要求的1.2，验算结果符合相关标准要求。
在该特殊地形污水泵站基坑支护的施工过程中，为避免对城市道路造成影响，在施工期间，基坑工程项目周边的城市道路仍然正常运行，相应地以沉降与水平偏移预警值累计不得小于16毫米作为施工监测要求，以此提高对沉降与水平偏移的控制力度。在该污水泵站基坑支护工程现场共设6个专用于监测沉降与偏移的点位，保证每天每个监测位置实施至少一次监测工作。监测结果显示，该基坑支护工程围护设施的水平偏移极限值显示15毫米，地表面沉降极限值显示12毫米，符合相关标准要求。
广州市某污水泵站基坑支护工程实施。 （一）工程概述 污水泵站及其土质情况：设计规模1897L/S，污水泵站整体平面尺寸为19米*10.6米，泵站的基坑挖深设计8.15米，选用拉森钢板桩与内支撑组成的方式作为整个基坑的支护结构，钢板桩长度设计12米，最后还设置有止水作用的搅拌桩两排。该工程所处地质条件呈现复杂性与特殊性，包括呈微风化的石灰岩体、粉粘土、淤泥土、粗砂以及素填土等土质，它们平均厚度不一且部分钻孔发现有溶洞现象。以相关地质勘察资料显示，该区域属于地下水与地面水径流的排水区域，其中地下水稳定水位呈1.2米埋深，主要分为岩溶承压水、空袭潜水以及上层滞水等几种类型。该污水泵站东西两侧与南侧10米处分别有河道与楼房建筑。
（二）基坑支护施工 经打桩施工后，将12米长的钢板桩打入基坑工作为支护结构，同时设置Ø500的钢管在距其顶面5米与1.5米处作为相应的支撑结构，而Ø500的止水混凝土搅拌桩则桩体端部深入粉粘土层1米位置，搭接的长度保证在150毫米。双排止水搅拌桩的间离距离设计为350毫米，每米水泥量为60公斤。围护结构完成以后，对于基坑周边土方实施挖掘时，预先将围檩安装到位，并一边挖掘一边做好支撑工作，挖深至5米与1.5米位置要完成钢管支撑结构的设置，并将其水平与标高偏差值分别控制在5厘米与3厘米范围以内。
（三）效果评估 通过对地下水位、钢支撑力、桩体水平偏移以及土体深层位移的监测结果显示，地下水位极限变化值为6mm/d；钢支撑力表现平稳，轴力未出现超过警报值的状态；桩体水平偏移则在整个施工过程中显示出3毫米的水平偏移极限值，符合相关标准要求；因所使用的钢支撑设计对于深层土体的位移有着极大的约束作用，所以经监测深层土体的相关参数同样符合标准要求。
污水泵站整体基坑支护工程利用钢板桩与止水搅拌桩组合的方式，对基坑施工的安全与稳定性起到了保障作用，并通过验算与监测达到了设计要求的效果。
结语：从上述两个处于特殊地形下的污水泵站基坑支护设计方案与施工过程来看，当污水泵站处于特殊地形下时，首先需要对所在地形进行详细的分析研究，并根据工程所在地的实际情况选择相应的基坑支护方案，同时在施工中要注意各个阶段的关键点，特别是对于土质与地下水的变化防护方面。而后辅助以规范的施工，就能够保证在特殊地形下污水泵站的基坑支护工程的安全性与稳定性。为我国特殊情况下基坑的工程提供一定的借鉴作用。
参考文献： [1] 孙愚男.钢板桩在泵站基坑支护中的应用.[J].沿海企业与科技.2010(2) [2] 昝西城.污水泵站深基坑支护工程实例及实践的体会.[J].安徽建筑.2005,12(6)
[3] 刘刚,台运好.特殊地形下污水泵站基坑支护与施工.[J].中国给水排水.2011,27(12)
