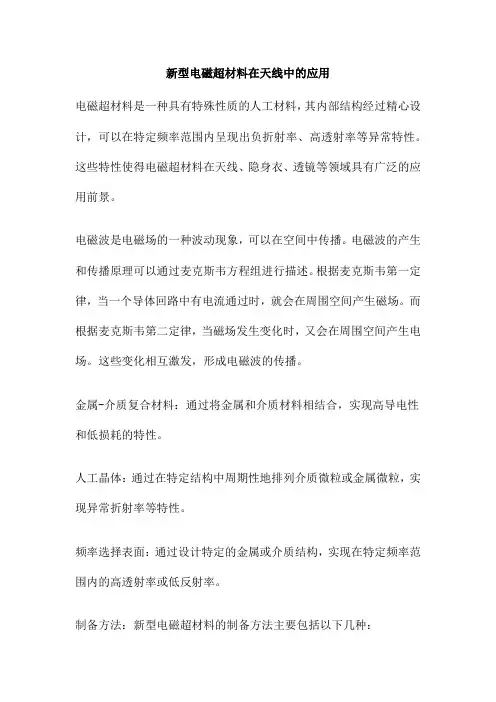

新型电磁超材料在天线中的应用电磁超材料是一种具有特殊性质的人工材料,其内部结构经过精心设计,可以在特定频率范围内呈现出负折射率、高透射率等异常特性。
这些特性使得电磁超材料在天线、隐身衣、透镜等领域具有广泛的应用前景。
电磁波是电磁场的一种波动现象,可以在空间中传播。
电磁波的产生和传播原理可以通过麦克斯韦方程组进行描述。
根据麦克斯韦第一定律,当一个导体回路中有电流通过时,就会在周围空间产生磁场。
而根据麦克斯韦第二定律,当磁场发生变化时,又会在周围空间产生电场。
这些变化相互激发,形成电磁波的传播。
金属-介质复合材料:通过将金属和介质材料相结合,实现高导电性和低损耗的特性。
人工晶体:通过在特定结构中周期性地排列介质微粒或金属微粒,实现异常折射率等特性。
频率选择表面:通过设计特定的金属或介质结构,实现在特定频率范围内的高透射率或低反射率。
制备方法:新型电磁超材料的制备方法主要包括以下几种:微纳加工技术:通过光刻、干法刻蚀等技术,在半导体基底上制造出微米或纳米级别的结构。
薄膜沉积技术:通过物理气相沉积、化学气相沉积等技术,在基底上制备出金属或介质薄膜。
3D打印技术:通过将材料逐层堆积,制造出具有特定形状和内部结构的物体。
新型电磁超材料在天线中的应用前景和潜在价值应用前景:新型电磁超材料在天线中的应用前景主要体现在以下几个方面:高性能天线:通过使用新型电磁超材料,可以提高天线的增益、带宽和极化纯度等性能指标。
例如,在卫星通信中,使用新型电磁超材料可以增加信号的传输距离和稳定性。
宽频带天线:新型电磁超材料的频带宽度可以通过精心设计得到扩展。
这使得天线可以在更宽的频率范围内工作,适应多种通信标准和频段。
小型化天线:新型电磁超材料的特性使得天线可以具有更高的电性能,从而实现小型化设计。
这有利于设备的便携性和集成化。
潜在价值:新型电磁超材料在天线中的潜在价值主要体现在以下几个方面:军事应用:高性能和小型化的天线可以应用于各种军事设备中,提高其通信能力和隐蔽性。
超材料研究的进展及应用前景超材料是一种新兴领域的研究,是指具有特殊电磁性质的人造材料。
它的引领作用和潜力使得人们已经广泛地应用到了无线电通讯,电子元器件、太阳能电池板等众多领域,成为人类生存环境得以不断创新的重要组成部分之一。
随着科技的不断发展,超材料的应用前景也在不断扩大和深入探索。
一、超材料的定义与分类超材料是一种因其特殊的电磁性质而引起广泛关注的人造材料。
它可以被看作是一种具有不寻常的物理特性和效应的人工结构材料,其性质常常由其微观结构和尺度特征控制。
超材料可以分为三大类:负折射材料、超材料天线和超材料阵列。
1、负折射材料:负折射材料是指材料的折射率在超高频的情况下小于零。
这种材料可以在很大程度上改变电磁波的传播方式,扩大电磁波的频带宽度、提高传输速度、增强宽带信号处理和消除背景噪声等。
目前,最常见的负折射材料是人工合成的金属和陶瓷纳米结构材料。
2、超材料天线:在无线通信中,天线是实现信号传输的重要设备。
超材料天线的主要特点是体积小、带宽宽、增益高、功率大,还能够防腐蚀和耐高温。
超材料天线可以实现信号增强和多波束控制,因此被广泛应用在卫星通信、车载通信、航空通信等领域。
3、超材料阵列:超材料阵列是由具有可调参数的人工结构单元排列组成的。
这种材料可以被看作是一种周期性的二进制散射网络。
超材料阵列被用于电磁波的控制、调节和过滤。
这种材料可以用于在频率选择表面(FSS)和反射器场的制备中。
二、超材料的研究进展1、生产和制备技术的发展:关于超材料的制备技术,取得了一定的进展。
通过光子晶体等技术,成功地制备出了相对简单的二维和三维超材料。
目前,人们研究的核心是如何将这种制备技术大规模应用推广,使其成为工业规模生产的必要条件。
2、理论研究的深入:超材料的实际应用还需进一步理论支持。
目前,人们已经对超材料的计算模拟、磁光特性、光子晶体、多模波导等方面进行了深入研究。
超材料研究理论的发展将会让人们更好地了解超材料究竟是如何工作的,也将有助于更深层次地探索与其有关的特殊物理现象。
超材料的研究进展及其应用前景超材料是一种新型材料,由于其独特的物理特性和表现,近年来受到了越来越多科学家的关注和研究。
它是指在纳米尺度下,通过对材料进行精密设计,使得材料在电磁波、热、光等方面表现出超常的特性。
超材料的研究不但能够使我们更好地理解基础科学,同时也拓展了许多实际应用领域的可能性,如电子、计算机、无线通信和太阳能发电等。
本文旨在介绍超材料的研究进展及其应用前景。
一、超材料的物理特性超材料在电磁波方面具有反常的反应能力。
这意味着它可以被设计成有效的控制电磁波的工具,例如,可以制造出可以隐形的材料,或者制造出具有高频射频的电路元件,甚至可以获得极为精密的光学性质。
此外,超材料还具有其他一些特性,如对热、声波、电子和其他物质具有一定的影响效果。
在过去的几十年里,研究人员对超材料的研究进行了大量的工作,目前已经发展出了多种不同的材料和设计方法。
其中,最常用的超材料包括金属和介质的复合材料和微结构物体。
这些超材料可以通过纳米工程等技术来制造,而复合材料的基础建立在晶格断裂和其他材料缺陷建设上。
二、超材料的应用1. 电磁波控制超材料在电磁波控制方面应用广泛。
近年来,科学家们已经成功地利用超材料制造了人造隐身材料,这种材料具有特殊的形状和结构,可以有效地抵消雷达等电磁波。
此外,超材料还可以用于制造高频射频的元器件和天线,从而提高设备的通信性能。
2. 光学器件超材料在光学领域的应用也非常广泛。
例如,利用超材料可以制造出具有负折射率的介质材料,从而实现反射和干涉特性的控制。
这些特性可以被用于设计和制造具有复杂形状和结构的透镜、玻璃等光学器件。
3. 太阳能电池超材料在太阳能电池方面也具有应用前景。
可以利用超材料改变光的吸收和散射特性,从而提高太阳能电池的吸收效率。
此外,超材料还可以被用于制造太阳能电池的组件,如集光器或反射器,从而减少器件的重量和成本。
4. 生物医学超材料在生物医学方面也有着广泛的应用,例如利用超材料可以制造出纳米级别的显微镜和光成像技术,可以更好地观察生物体内的细胞和分子结构。
超材料的研究现状与应用在物理学和材料科学领域,超材料是一个极具吸引力的话题。
它们是一种材料,由人工构造的微型结构组成,通常具有比自然材料更为神奇的物理特性。
这些特性包括负折射、抗反射、吸收、传输和控制光的能力,以及超高分辨率、精度和速度的传感器和器件。
目前,超材料正在被广泛用于光学、纳米技术、信息技术和能源等领域。
本文将介绍超材料的研究现状和应用,并探讨未来的发展趋势。
超材料的研究现状超材料是一种具有特殊性质的新型材料,它们的电、磁、声、热等性质都大大优于传统材料。
超材料在材料科学实验室中开展的研究主要包括三类:第一类是负折射超材料。
折射率是光线通过材料时遇到的阻力。
负折射超材料凭借其神奇的折射特性,能够将光线弯曲得完全相反。
直到2008年,当科学家报道成功制造了构建于光纤端面的负折射超材料时,负折射材料才真正进入了大众视野。
第二类是光学超材料。
光学超材料是由人造结构组成的,这些结构大小处于光波的微米范围之内。
例如人造折射光栅,可将光按照不同波长进行分离、反射和吸收。
这类材料在信息技术和光电子通讯领域得到广泛应用。
第三类是超材料天线技术研究。
天线是无线电设备的重要组成部分,其主要作用是将电波转换为无线电信号,并将这些信号转换回来。
因此天线技术在通信领域也起着至关重要的作用。
由于常规材料的性能受到电磁波波长的限制,因此新型超材料材料具有较传统材料更高的频率选择性。
超材料的应用负折射超材料负折射超材料已经被应用在各种科学领域,例如在光学成像和生物科学中。
在照明技术领域,负折射超材料突破了光学技术的极限,创造出超高分辨率和高效率的成像方式。
通过负折射超材料的技术,可以在医疗诊断和科学研究中实现无损伤性的成像,对提高疾病诊断的准确性,满足医学研究与临床应用需求,产生了极大的贡献。
光学超材料光学超材料被广泛应用于光电子器件和光学成像器。
例如,在光学通讯系统中,光学超材料是实现光子器件的重要材料,它们可以帮助光信号传输。
超材料的研究进展和应用前景超材料是一种具有特殊光学和电磁性质的材料,因其具有异常的光学和电学性质,具有广泛的应用前景,引起了人们的极大关注。
本文将简要介绍超材料的研究进展和应用前景。
一、超材料的基本概念超材料,又称为“人工电磁材料”(Artificial Electromagnetic Materials),是一种由微观结构构成的人工材料,具有特殊的电磁性质,可用于实现超常光学现象。
超材料可以通过一系列微细的物理结构来实现,如纳米结构、光子晶体和金属/介质复合材料。
超材料的产生源于人们对材料电磁性质的研究。
传统材料的电磁性质来自于其原子和分子的电荷分布,而超材料的电磁性质来自于人工设计的微观结构。
这样,通过微型加工技术,人们可以实现对材料电磁性质的精细控制,提高材料的光学、电学、磁学性质,从而实现极佳的光学性能。
二、超材料的研究进展1. 路易斯反射镜路易斯反射镜是超材料最经典的应用之一。
路易斯反射镜的基本工作原理是利用负折射率超材料,它不仅折射入射光线,而且也将反射过来的光线集中起来。
这样,路易斯反射镜将入射光线汇聚到一个小点上,实现了聚焦的功能。
路易斯反射镜的研究不仅具有学术研究的价值,还具有很多应用价值,如聚焦透镜、天线、相机镜头等。
2. 负折射率材料负折射率材料是超材料的一个非常重要的分支,也是超材料最具有特色的一个分支。
正常物质的折射率是大于等于1的,而负折射率材料的折射率小于0,这意味着研究者可以在负折射率材料上制造出不可能在自然材料上存在的超级透镜。
实际应用方面,负折射率材料可以用于制造高清晰度、低失真的透镜,从而可以在显微镜、望远镜和医学影像等领域获得广泛应用。
3. 飞秒激光成像技术超材料可以非常精细地操纵光的行进方向和散射方式,已经被应用到飞秒激光成像技术中。
通过使用超材料,研究者可以在极短的时间内实现高密度、高分辨率的成像,这一技术已经被用于分子物理、生物医学等各个领域。
三、超材料的应用前景超材料的应用前景巨大。

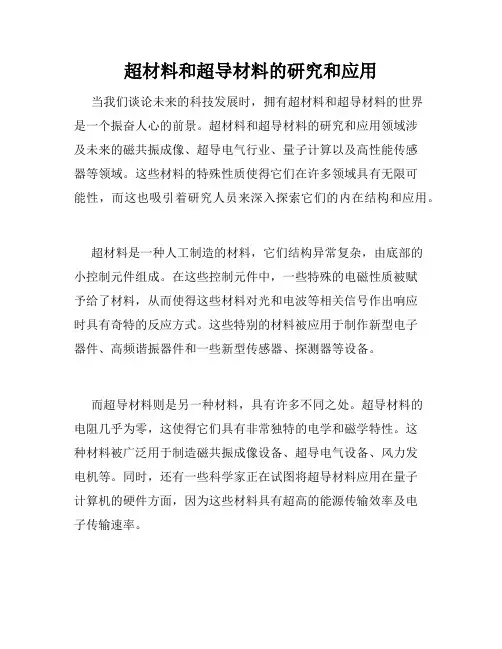

超材料和超导材料的研究和应用当我们谈论未来的科技发展时,拥有超材料和超导材料的世界是一个振奋人心的前景。
超材料和超导材料的研究和应用领域涉及未来的磁共振成像、超导电气行业、量子计算以及高性能传感器等领域。
这些材料的特殊性质使得它们在许多领域具有无限可能性,而这也吸引着研究人员来深入探索它们的内在结构和应用。
超材料是一种人工制造的材料,它们结构异常复杂,由底部的小控制元件组成。
在这些控制元件中,一些特殊的电磁性质被赋予给了材料,从而使得这些材料对光和电波等相关信号作出响应时具有奇特的反应方式。
这些特别的材料被应用于制作新型电子器件、高频谐振器件和一些新型传感器、探测器等设备。
而超导材料则是另一种材料,具有许多不同之处。
超导材料的电阻几乎为零,这使得它们具有非常独特的电学和磁学特性。
这种材料被广泛用于制造磁共振成像设备、超导电气设备、风力发电机等。
同时,还有一些科学家正在试图将超导材料应用在量子计算机的硬件方面,因为这些材料具有超高的能源传输效率及电子传输速率。
研究和应用这两种材料的过程是十分有挑战性的,因为它们的性质和结构都异常复杂。
然而,对于材料科学家和电子学家来说,深入探索这些材料的特性和本质是非常有价值的,因为在这些探索之中,他们可能会发现更多令人惊讶的物理现象,这些物理现象可能会被用于制造更好的设备或者解决一些更复杂的问题。
除此之外,还有一些关于超材料和超导材料的趣味事实值得提到。
例如,当我们谈论它们对光的性质时,超材料经常会被认为可以使得物体看起来像是“不可见”或者“隐形”。
如果它们被正确地设计,则可以使得光线在经过时无视物体本身的存在,而直接穿过它们。
这使得超材料在军事等领域中被广泛运用,例如在隐形飞机的制造上。
未来的发展是无法预料的,但是当谈及科技和材料领域的进步时,我们可以肯定的是,超材料和超导材料将会越来越重要。
这些材料的研究和应用,将有助于推动能源转化、通信技术、数据分析等众多领域的发展,为我们带来更好的生活品质和更广泛的知识面。

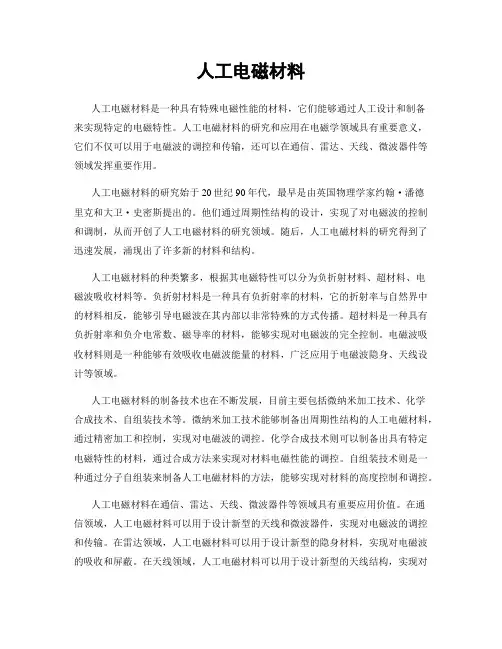

人工电磁材料人工电磁材料是一种具有特殊电磁性能的材料,它们能够通过人工设计和制备来实现特定的电磁特性。
人工电磁材料的研究和应用在电磁学领域具有重要意义,它们不仅可以用于电磁波的调控和传输,还可以在通信、雷达、天线、微波器件等领域发挥重要作用。
人工电磁材料的研究始于20世纪90年代,最早是由英国物理学家约翰·潘德里克和大卫·史密斯提出的。
他们通过周期性结构的设计,实现了对电磁波的控制和调制,从而开创了人工电磁材料的研究领域。
随后,人工电磁材料的研究得到了迅速发展,涌现出了许多新的材料和结构。
人工电磁材料的种类繁多,根据其电磁特性可以分为负折射材料、超材料、电磁波吸收材料等。
负折射材料是一种具有负折射率的材料,它的折射率与自然界中的材料相反,能够引导电磁波在其内部以非常特殊的方式传播。
超材料是一种具有负折射率和负介电常数、磁导率的材料,能够实现对电磁波的完全控制。
电磁波吸收材料则是一种能够有效吸收电磁波能量的材料,广泛应用于电磁波隐身、天线设计等领域。
人工电磁材料的制备技术也在不断发展,目前主要包括微纳米加工技术、化学合成技术、自组装技术等。
微纳米加工技术能够制备出周期性结构的人工电磁材料,通过精密加工和控制,实现对电磁波的调控。
化学合成技术则可以制备出具有特定电磁特性的材料,通过合成方法来实现对材料电磁性能的调控。
自组装技术则是一种通过分子自组装来制备人工电磁材料的方法,能够实现对材料的高度控制和调控。
人工电磁材料在通信、雷达、天线、微波器件等领域具有重要应用价值。
在通信领域,人工电磁材料可以用于设计新型的天线和微波器件,实现对电磁波的调控和传输。
在雷达领域,人工电磁材料可以用于设计新型的隐身材料,实现对电磁波的吸收和屏蔽。
在天线领域,人工电磁材料可以用于设计新型的天线结构,实现对电磁波的辐射和接收。
在微波器件领域,人工电磁材料可以用于设计新型的微波器件,实现对电磁波的调控和传输。

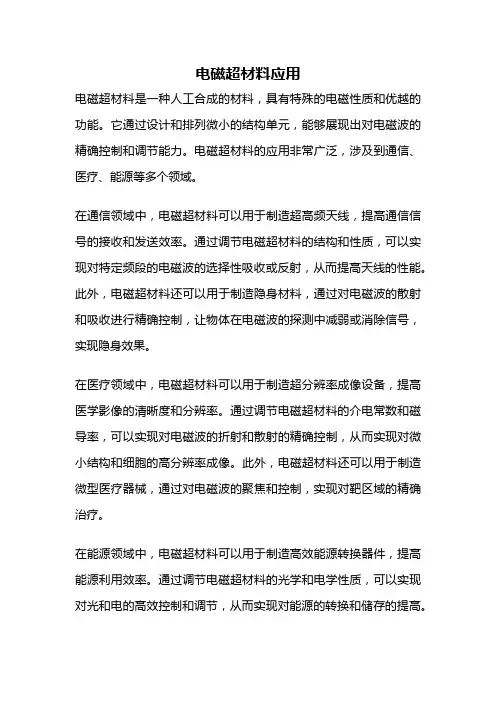

电磁超材料应用电磁超材料是一种人工合成的材料,具有特殊的电磁性质和优越的功能。
它通过设计和排列微小的结构单元,能够展现出对电磁波的精确控制和调节能力。
电磁超材料的应用非常广泛,涉及到通信、医疗、能源等多个领域。
在通信领域中,电磁超材料可以用于制造超高频天线,提高通信信号的接收和发送效率。
通过调节电磁超材料的结构和性质,可以实现对特定频段的电磁波的选择性吸收或反射,从而提高天线的性能。
此外,电磁超材料还可以用于制造隐身材料,通过对电磁波的散射和吸收进行精确控制,让物体在电磁波的探测中减弱或消除信号,实现隐身效果。
在医疗领域中,电磁超材料可以用于制造超分辨率成像设备,提高医学影像的清晰度和分辨率。
通过调节电磁超材料的介电常数和磁导率,可以实现对电磁波的折射和散射的精确控制,从而实现对微小结构和细胞的高分辨率成像。
此外,电磁超材料还可以用于制造微型医疗器械,通过对电磁波的聚焦和控制,实现对靶区域的精确治疗。
在能源领域中,电磁超材料可以用于制造高效能源转换器件,提高能源利用效率。
通过调节电磁超材料的光学和电学性质,可以实现对光和电的高效控制和调节,从而实现对能源的转换和储存的提高。
此外,电磁超材料还可以用于制造太阳能电池板,通过对太阳能的吸收和转换进行精确控制,提高太阳能的利用效率。
除此之外,电磁超材料还可以用于制造高性能传感器、高速计算器件、高效光伏材料等。
电磁超材料的应用前景非常广阔,有望在各个领域中发挥重要作用。
然而,目前电磁超材料的制备和应用还面临一些挑战,如制备工艺复杂、性能稳定性有待提高等,需要进一步加大研究和开发力度。
电磁超材料在通信、医疗、能源等领域的应用前景广阔。
通过精确控制和调节电磁超材料的结构和性质,可以实现对电磁波的精确控制和调节,从而提高各种设备和器件的性能和功能。
随着电磁超材料技术的不断发展和完善,相信它将在未来的科技创新中发挥越来越重要的作用,为人类社会的进步和发展做出更大的贡献。
神奇的超材料——人工电磁结构材料什么是人工结构电磁材料?中学时老师告诉我们,当一束光从空气斜射入水中,入射光与折射光应该在法线两侧。
那么,是否存在这样一种介质,当光入射其中,入射光与折射光位居法线同侧?1968年,前苏联理论物理学家菲斯拉格(Veselago)发现,介电常数和磁导率都为负值物质的电磁学性质,与常规材料不同,从而在理论上预测了上述“反常”现象。
超材料的概念便源于此。
Metamaterial(超材料),其中拉丁语词根“meta-”表示“超出、另类”等含义,因此一般文献中给出人工电磁材料的定义是“具有天然材料所不具备的超常物理性质的人工复合结构或复合材料。
”也就是大家津津乐道的“超材料”。
人工电磁材料(Metamaterials,Meta材料)是将人造单元结构以特定方式排列形成的具有特殊电磁特性的人工结构材料。
Meta材料具有自然界中原有材料所不具备的独特性质,其中出现了许多全新的物理现象。
目前关于Meta材料的物理特性研究,及其在定向辐射高性能天线、电磁隐身、空间通信、探测技术和新型太赫兹波段功能器件等领域的应用研究开始成为国际物理学和电磁学界的研究热点。
人工电磁结构材料特性及其应用2001年,美国加州大学圣迭戈分校的史密斯教授等人在实验室制造出世界上第一个负折射率的超材料样品,并实验证明了负折射现象与负折射率。
翌年,美国加州大学Itoh教授和加拿大多伦多大学Eleftheriades教授领导的研究组几乎同时提出一种基于周期性LC网络的实现超材料的新方法。
2002年底,麻省理工学院的孔金瓯教授也从理论上证明了“左手”材料存在的合理性,并称之为“导向介质”,他预言了这种人工材料在高指向性的天线、聚焦微波波束、“完美透镜”、电磁波隐身等方面的应用前景。
2006年,史密斯教授及其在杜克大学的科研小组设计、制造了著名的“隐身大衣”,并成功地进行了实验证明。
2009年又出现了宽频带的隐身衣。
2010年科学家发现了电磁黑洞。
超材料的研究与应用前景分析超材料是一种新型材料,其结构和性能可超越自然界中存在的材料。
超材料的出现为人们提供了一种新的可以自由设计电磁波性质的方式,被广泛用于电磁波隐身、电磁波透镜、电磁波干扰、太赫兹成像等领域。
本文将分析超材料的研究现状,以及超材料在各个应用领域的前景。
一、超材料的研究现状超材料是电磁学中的一种人工材料,被定义为空间中各向异性电磁性质的人工结构体。
其特点在于可以人工设计制造,比自然材料拥有更广泛的电磁性质(如负折射率)。
超材料的研究与应用已经成为当今电磁学领域的前沿热点之一。
超材料技术作为一项全新的研究领域,已经经历了几十年的发展。
1976年左右,serruya和leibowitz创造了第一个超材料,用来实现超导体之间的相互作用。
1999年,John B. Pendry提出了“时空透镜”的概念,并在第一篇相关论文后的两年发表了第二篇文章,进一步探索了负折射率材料的性质。
那时,超材料的研究仅仅停留在理论模型的探究和实验验证阶段。
近年来,科学家们发展出了一整套设计和制造超材料的技术方法,此技术可以用于电磁波吸收和防护,电磁波隐身,超材料透镜等领域。
目前,实现超材料的制造主要包含两种方法:一种是通过电子束、激光刻蚀、热处理、化学蚀刻等方法制造微米级甚至纳米级的结构;另一种是基于现有材料制备新型复合材料。
二、超材料在电磁波隐身领域的应用前景超材料具有负折射率和其他奇特性质,使其成为一种有用的材料,可以用于电磁波隐身。
在电磁波隐身技术中,超材料通常用于实现电磁波的折射和反射,使得传入射线无法被探测到。
超材料是电磁隐身的理想材料,由于它们是人造的,在制造过程中可以定制它们的物理参数,使其可用于特殊的电磁波隐身任务。
已经有相当数量的研究表明,超材料在电磁波隐形领域将有大量的应用,预计将极大地提高电磁隐身技术的效率和作战能力。
三、超材料在电磁波透镜领域的应用前景超材料的透镜特性也是研究人员所关注的一个领域。
超材料的应用与发展随着科技的不断进步和新材料的不断涌现,超材料作为一种创新性材料,在科技领域里备受重视。
超材料是指由人工构造的规则结构,可以在某些方面超过传统材料的性能,并具有特定的表征。
它结构先进、性能卓越、功能多样,具有电磁、声学、热学、光学等多种特殊性质,被广泛地应用于通信技术、能源工程、生命科学、医学、军事等领域。
本文将从超材料的定义、类别、应用以及发展等方面进行详细介绍,以期更好地认识和了解该材料,为今后超材料的发展提供帮助。
一、超材料的定义超材料(metamaterials)是由人工设计和制造,具有某种超越“自然材料”的性质的人工材料,是一种特殊的功能材料,具有超常的负折射率、纳米结构、非谐振和多频带等特性。
它们在电磁、声学、热学、光学等性质上表现出超常的效应,可以用于实现传统材料无法实现的各种功能。
二、超材料的类别根据不同的材料特性和应用,超材料可分为四大类,分别为电磁超材料、声波超材料、热学超材料和光学超材料。
1. 电磁超材料电磁超材料是由大量超小粒子组成的高度集成的材料,具有折射率和介电常数等物理性质与真实的物质有所不同。
典型的电磁超材料包括:负折射率介质超材料、介电介质超材料、磁性超材料、金属电磁超材料等。
2. 声波超材料声波超材料是一种利用人造及自然材料实现声波负波数的结构材料。
它是由大量超小粒子组成的高度集成的材料,能够引导和放大声波。
典型的声波超材料包括:膜式声波超材料、声子晶体超材料、声场超材料等。
3. 热学超材料热学超材料是一种具有特殊热物性的材料,具有优异的导热、隔热、温度控制等性质,可用于节能、环保等领域。
典型的热学超材料包括:热阻材料超材料、热导材料超材料、热扩散材料超材料等。
4. 光学超材料光学超材料是一种具有特殊光学性质的人造材料,具有折射率与真实物质不同、光学共振、吸收等特性,使光具有难以想象的自旋、自旋-轨道耦合、动量等行为。
典型的光学超材料包括:负折射材料超材料、超透镜超材料、超曲面材料超材料等。
一、超材料应用前景广阔超材料是指人工电磁材料,是一种人工结构的功能性材料,通过对传入材料的电磁波做人为调制,改变传统的传波方向或大小,可能使材料出现人类前所未见的属性和性能。
目前超材料可用于天线、吸波材料等,是国内外的研发热点,人们可以通过各种层次的有序结构实现对各种物理量的调制,从而获得自然界中在该层次上无序或无结构的材料所不具备的物理性质。
超材料独特的电磁性能已经吸引了来自不同领域的研究者研究。
反过来,这种趋势又将推动超材料的迅猛发展。
在十余年间,人们就已经有很多多的突破与进展,包括负折射率、超级透镜、隐身斗篷已及零折射率等。
其它的很多吸引人心的发现也等待着人们的探索。
可以预见,在将来的科学与技术领域,超材料必将有巨大的突破,就像曾经高分子材料与纳米材料一样,将极大地推动科学技术的极大进步。
在超材料中,发展最快应用前景最广的当属负折射率材料和光子晶体。
负折射率材料主要是基于左手材料、超透镜、隐形斗篷与零折射率超材料的研究;而光子晶体是由具有不同反射率的材料在空间交替构成的一种周期结构。
随着研究的深入,人们发现超材料不仅能够用来实现双负介质,而且零折射率介质、高折射率介质等都已随着发展进入了研究者的视野中,其应用前景十分广阔。
左手材料是近年来新发现的某些物理特性完全不同于常规材料的新材料,产生逆多普勒效应、逆Snell折射效应、逆Cerenkov辐射效应以及“完美透镜”等奇异的电磁特性。
这些特性可望在信息技术、军事技术等领域获得重要应用,这将在核磁共振成像、光存储和超大规模集成电路中的光刻技术等诸多方面得到应用。
而光子晶体对光通讯中的信息处理有重要的意义。
值得指出的是,由于光子晶体材料自身给出了一种材料平台,人们可以在同一块光子晶体“芯片”上实现各种不同的有源和无源器件,并将这些集成。
这为未来的集成光子学技术提供了广阔的发展前景。
目前的研究集中于研究各种波与特殊设计的共振器阵列的交互应用。
主要目标是利用这些共振器与连续波的强烈反应大幅改变波的传播特性。
电磁超材料的设计及其吸波性能的研究一、本文概述电磁超材料,作为一种人工设计的复合材料,近年来在电磁学领域引起了广泛关注。
其独特的电磁特性使得超材料在吸波、隐身、增强电磁波传播等多个方面展现出巨大的应用潜力。
特别是在吸波性能方面,电磁超材料能够实现对特定频率电磁波的高效吸收,因此在电磁防护、雷达隐身等领域具有重要的应用价值。
本文旨在深入研究电磁超材料的设计原理及其吸波性能。
我们将对电磁超材料的基本概念和分类进行介绍,阐述其与传统材料的区别和优势。
随后,我们将重点探讨电磁超材料的设计方法,包括材料组成、结构设计和制备工艺等方面的内容。
在此基础上,我们将通过实验和模拟手段,研究不同设计参数对电磁超材料吸波性能的影响,并优化其性能表现。
本文还将对电磁超材料在实际应用中的挑战和前景进行讨论。
通过对电磁超材料吸波性能的研究,我们期望能够为相关领域的科技进步和产业发展提供有益的参考和指导。
二、电磁超材料的设计原理电磁超材料,也称为电磁超构材料或电磁元胞材料,是一类具有特殊电磁性质的人工复合材料。
其设计原理主要基于微观结构的调控和优化,实现对电磁波传播行为的独特控制。
这些材料通过人工构造特定的亚波长单元结构,如开口谐振环、金属线、分形结构等,以调控电磁波的振幅、相位、极化状态和传播方向。
在设计电磁超材料时,首先需要对电磁波在材料中的传播行为有深入的理解。
这包括电磁波在材料中的反射、透射、散射以及吸收等过程。
通过调整材料的介电常数和磁导率,可以实现电磁波在材料中的特定行为,如隐身、聚焦、偏转等。
电磁超材料的设计还需要考虑材料的结构和组成。
亚波长单元结构的形状、尺寸、排列方式等因素都会对电磁波的响应产生影响。
例如,通过调整开口谐振环的尺寸和排列方式,可以实现对特定频率电磁波的强吸收。
材料的组成也是设计的重要因素,包括基体材料的选择、填充物的种类和含量等。
电磁超材料的设计还需要考虑实际应用的需求。
不同的应用场景对电磁超材料的性能要求不同,如隐身、通信、传感等领域对电磁超材料的需求各不相同。
超材料电磁性能研究与应用随着科技的不断发展,超材料作为一种新型材料正在受到越来越多科研领域的关注。
超材料指的是一类具有特殊结构的材料,其电磁性能表现出非常出色的特点,在无线通信、传感器制造、雷达技术等领域有着广泛的应用前景。
一、超材料的基本概念在物理学中,材料的电磁性能主要由它的介电常数和磁导率决定。
而超材料在结构上与自然材料有着很大的不同。
它所具有的特殊的物理结构和性质使得它能够在一定频段的电磁波作用下表现出逆反常的电磁响应效应,这种现象被称为“左手材料”(Left-handed Material,简称LHM)。
超材料的一般特征是:具有负的折射率、负的介电常数和磁导率。
这种特性是普通材料所不具备的。
超材料的研究主要集中在三个方面:超材料的物理结构的设计、制备技术和其电磁性能。

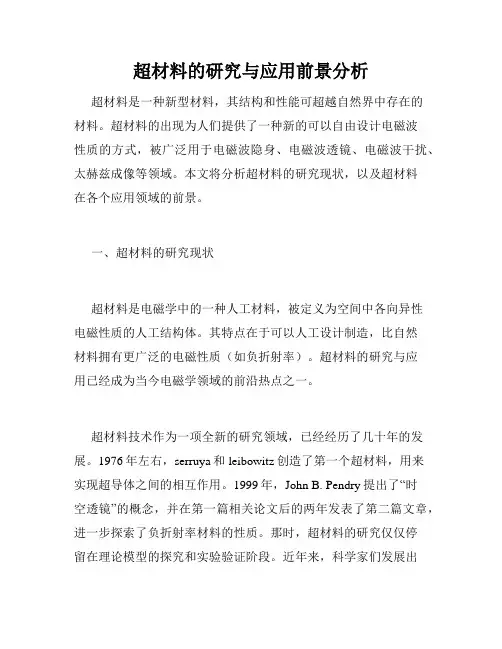

二、超材料的研究现状目前,超材料的研究已经广泛应用于微波和毫米波技术、光学、声学和机械设备等领域。
比如,超材料在微波和毫米波技术中的应用可以提高接收灵敏度和分辨率,从而提高性能容量和精度。
同时,超材料还可以用来制作超级透镜,使光线能够被聚焦到非常小的几何点,这对于高分辨光学显微镜、高效光电器件的制造具有非常重要的意义,极大地推动了新型器件的发展。
此外,它还可以应用到制造探测器件、等离子体折射率的控制、雷达和毫米波通信天线等领域。
三、超材料的应用前景未来其应用领域还将继续扩大,预计将在多个应用领域发挥重要的作用。
比如:在太阳能电池中,利用超材料制成的光学电催化剂可以将太阳能转化为电能;在医疗行业中,利用超材料制成的医学成像材料可以用于患者的检测和治疗。
此外,超材料还可能在声波产生和控制方面得到广泛运用,这种材料可以为触觉传感器、中微子仪器和人工生物机器人的制造提供新选择。
总之,超材料的发展是一个充满机遇和挑战的过程,只有不断探索和应用,才能逐步完善其物理性质和开拓更加广泛的应用前景。
我们相信随着科技的不断进步,其具有独特的物理特性、成本相对低廉、应用领域相对广泛,必将成为新的技术领域的创新引擎,为人类社会的发展做出更加积极的贡献。
超材料的物理性质及其应用随着科技的不断进步,材料科学领域也迎来了新的革命——超材料。
所谓超材料,是指那些能够在某些方面超越天然材料的特殊材料。
它们不仅具有特殊的物理性质,还广泛应用于医疗、通信、能源等领域,使人类的生活得到了极大的改善。
一、理解超材料首先,我们来深入理解一下什么是超材料。
超材料是由人工设计的微观结构构成的复合材料,通常由几种不同材料的纳米粒子或纤维组成。
这些材料呈现出非常不同的物理性质,如超穿透、负穿透、负折射、吸波和超导等。
在很多领域,超材料的神奇性质已经得到了广泛应用。
例如,在医学领域,超材料可以用于制造人工骨骼、软骨和血管等;在通信领域,超材料可以制造更快、更可靠的微波器件和天线;在能源领域,超材料可以制造更高效的热电材料等。
二、超材料的物理性质超材料具有许多独特的物理性质,这是天然材料所没有的。
这些物理性质通常是由材料微结构的设计和调控所决定的。
下面介绍一些常见的超材料物理性质:1. 超穿透超穿透是超材料最重要的物理性质之一。
具有超穿透性质的超材料可以使得电磁波穿透到超材料内部后几乎没有衰减,并保持原有的方向性。
这种性质很大程度上取决于超材料的“视觉迷彩”能力,即能够将外部光通过成像的形式来“穿透”材料。
2. 负穿透负穿透是指超材料可以让电磁波穿透到材料内部之后再次跑出来,而且方向不变并且重新打开了波阵面。
这种性质对于制造超薄透镜很有用,这些透镜可以可靠地将光某种方向的光聚焦在一起,而不见效果减弱或者无法实现。
3. 负折射负折射是指材料可以使入射光线的折射方向与那些我们通常遵循的光规则相反。
这种性质是一种基础性质,已经在实验室中得到了广泛研究。
4. 吸波超材料还可以呈现出很强的吸波性质,这种性质对于避免无线电频率的干扰和掩蔽电磁波的信号非常有用。
5. 超导在超材料中,电子可以流动,从而实现超导。
这意味着超材料可以成为传输电力和电信号的理想材料。
三、超材料的应用超材料在各个领域的应用前景都非常广泛。
新型人工电磁材料或超材料蕴含的物理意义及应用04011131时鹏摘要:新型人工电磁材料由基本结构单元按照一定拓扑结构排列构成,这种结构单元群使得其对电磁波表现出特殊的电磁响应,是目前电磁学和材料学等领域研究的前沿,受到各国学者的广泛关注。
其中,新型人工电磁材料重要的应用方向之一是在隐身技术领域。
通过人工电磁结构单元可以实现对电磁波响应的调控,无论从改善传统吸波材料性能还是新的吸波机理发现,新型人工电磁材料料都表现出了巨大的发展潜力。
该文介绍了一种最有可能应用于隐身技术的人工电磁材料—高阻抗表面,着重分析了该类吸波材料的工作原理以及提高吸波性能的途径,并通过数值计算和实验的方法进行了验证,最后归纳总结了该领域一些存在的问题以及发展趋势。

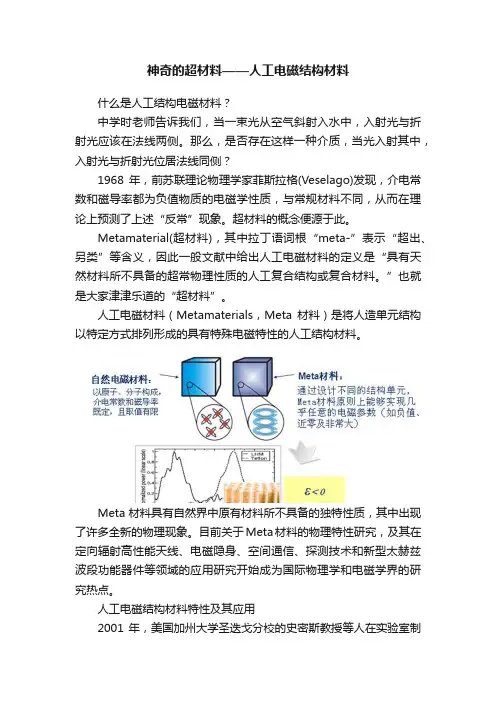

关键词:人工电磁材料;隐身技术;超薄什么是人工结构电磁材料?中学时老师告诉我们,当一束光从空气斜射入水中,入射光与折射光应该在法线两侧。
那么,是否存在这样一种介质,当光入射其中,入射光与折射光位居法线同侧?1968年,前苏联理论物理学家菲斯拉格(Veselago)发现,介电常数和磁导率都为负值物质的电磁学性质,与常规材料不同,从而在理论上预测了上述“反常”现象。
超材料的概念便源于此。
Metamaterial(超材料),其中拉丁语词根“meta-”表示“超出、另类”等含义,因此一般文献中给出人工电磁材料的定义是“具有天然材料所不具备的超常物理性质的人工复合结构或复合材料。
”也就是大家津津乐道的“超材料”。
人工电磁材料是将人造单元结构以特定方式排列形成的具有特殊电磁特性的人工结构材料。
新型人工电磁材料是指一种具有天然媒质所不具备的超常物理性质的人工复合结构或复合媒质。
换句话说,人工电磁材料是通过在传统媒质材料中嵌入某种周期或非周期结构的单元,构造出自然媒质不具有的新型电磁特性的人工周期材料。
从2000 年至今,新型人工电磁材料这一领域得到了突飞猛进的发展,得到了电磁学、光学、声学、纳米科学等诸多学科的关注。
关于人工电磁材料的研究最早开始于微波频段,目前也是最为成熟的领域。
其中,新型人工电磁材料在隐身技术中的应用研究是目前微波频段的重要方向之一。
2006 年,J.Pendry 等指出,麦克斯韦方程经过坐标系变换后,可以提供特定分布的折射率,从而实现对电磁波传播方向的控制,并随后制备出了完美隐身斗篷,成功的验证了微波隐身。
由于该隐身斗篷含有谐振结构单元,对电磁波能量的损耗较大,在这种情况下,入射波依然有后向散射。
2009 年,T. J. Cui 等人制备出了由非谐振单元构成的隐身斗篷,可以在13~16GHz范围内隐身,带宽较基于谐振单元隐身斗篷工作带宽有大幅的提高。
上述隐身斗篷都是通过改变电磁波的传输路径实现完美隐身,且其构造及其复杂,由成千上万基本机构单元组成,短时期内难以获得应用,特别是在武器装备应用方面更难。
然而,结构相对简单的高阻抗表面有望在军事隐身技术中获得大量的应用。
人工电磁结构雷达吸波材料所谓吸波材料,指能吸收投射到它表面的电磁波能量的一类材料。
在工程应用上,除要求吸波材料在较宽频带内对电磁波具有高的吸收率外,还要求它具有质量轻、耐温、耐湿、抗腐蚀等性能。
传统的吸波材料大多是基于Salisbury 吸波体,它是将损耗电阻片置于距离接地基体中心频率的1/4 波长处位置,使反射电磁波相互干涉从而吸收电磁波,是一种窄带型吸波材料。
为了展宽其带宽,使用多层结构技术是一种常用的方法,如典型的Jauman 吸收体。
但是,这样会增加吸波材料的厚度,不利于实际应用。
因此,研究者提出了基于高阻抗表面的吸波材料,高阻抗表面通常由容性的金属或损耗频率选择表面构成。
这类吸波材料的基本工作原理通过传输线理论获得了较好的解释。
吸波材料的损耗机制大致可以分为以下几类:一,电阻型损耗,此类吸收机制和材料的导电率有关的电阻性损耗,即导电率越大,载流子引起的宏观电流(包括电场变化引起的电流以及磁场变化引起的涡流)越大,从而有利于电磁能转化成为热能。
二,电介质损耗,它是一类和电极有关的介质损耗吸收机制,即通过介质反复极化产生的“摩擦”作用将电磁能转化成热能耗散掉。
电介质极化过程包括:电子云位移极化,极性介质电矩转向极化,电铁体电畴转向极化以及壁位移等。
三,磁损耗,此类吸收机制是一类和铁磁性介质的动态磁化过程有关的磁损耗,此类损耗可以细化为:磁滞损耗,旋磁涡流、阻尼损耗以及磁后效效应等,其主要来源是和磁滞机制相似的磁畴转向、磁畴壁位移以及磁畴自然共振等。
此外,最新的纳米材料微波损耗机制是如今吸波材料分析的一大热点。
根据传输线理论可知,接地基体等效阻抗在低于1/4 波长的频带内为感性,在高于1/4 波长的频带内为容性,而频率选择表面的等效阻抗则与此正好相反。
因此,在较宽的频带内可以满足阻抗匹配,从而获得宽带吸波性能,本文将称之为宽带型吸波材料。
通常情况下,通过采用电磁参数较大的基体可以在一定程度上减小吸波材料的厚度,但同时会导致吸收带宽的缩减。
如果工作频率位于小于基体1/4 波长的频带内,这时吸波材料的厚度可以远远小于工作波长,文中将称之为超薄型吸波材料。
事实上,超薄型吸波材料是宽频型吸波材料的低频极限,因而二者在诸多方面是相通的。
吸收材料的形状有:劈尖形:微波暗室采用的吸收体常做成尖劈形(金子塔形状),主要由聚氨酯泡沫型、无纺布难燃型、硅酸盐板金属膜组装型等。
着频率的降低(波长增长),吸收体长度也大大增加,普通尖劈形吸收体有近似关系式L/λ≈1,所以在100MHz时,尖劈长度达3000mm,不但在工艺上难以实现,而且微波暗室有效可用空间也大为减少。
国外最早研制成的吸收体就是单层平板形,后来制成的吸收体都是直接贴在金属屏蔽层上,其厚度薄、重量轻,但工作频率范围较窄。
双层或多层平板形:这种吸收体可在很宽的工作频率范围内工作,且可制成任意形状。
如日本NEC公司将铁氧体和金属短纤维均匀分散在合适的有机高分子树脂中制成复合材料,工作频带可拓宽40%~50%。
其缺点是厚度大、工艺复杂、成本较高。
涂层形:在飞行器表面只能用涂层型吸收材料,为展宽频率带,一般都采用复合材料的涂层。
如锂镉铁氧体涂层厚度为2.5mm~5mm时,在厘米波段,可衰减8.5dB;尖晶石铁氧体涂层度为2.5mm时,在9GHz可衰减24dB;铁氧体加氯丁橡胶涂层厚度为1.7mm~2.5mm时,在5GHz~10GHz衰减达30dB左右。
结构形:将吸收材料掺入工程塑料使其既具有吸收特性,又具有载荷能力,这是吸收材料发展的一个方向。
如今,为进一步提高吸收材料的性能,国外还发展了几种形状组合的复杂型吸收体。
如日本采用该类吸收体制成的微波暗室,其性能为:136MHz,25dB;300MHz,30dB;500MHz,40dB;1GHz~40GHz,45dB。
新型人工电磁材料的应用:在日益重要的隐身和电磁兼容(EMC)技术中,电磁波吸收材料的作用和地位十分突出,已成为现代军事中电子对抗的法宝和“秘密武器”,其工程应用主要在以下几个方面。
(1)隐身技术:在飞机、导弹、坦克、舰艇、仓库等各种武器装备和军事设施上面涂复吸收材料,就可以吸收侦察电波、衰减反射信号,从而突破敌方雷达的防区,这是反雷达侦察的一种有力手段,减少武器系统遭受红外制导导弹和激光武器袭击的一种方法。
如美国B-1战略轰炸机由于涂复了吸收材料,其有效反射截面仅为B-52轰炸机的1/50;在0H-6和AH-1G型眼镜蛇直升机发动机的整流罩上涂复吸收材料后可使发动机的红外辐射减弱90%左右。
在1990年的海湾战争中,美国首批进入伊拉克境内的F-117A飞机就是涂复了吸收材料的隐形飞机,它们有效避开了伊拉克的雷达监测。
据悉,瑞典海军如今研制成功的世界上第一艘隐形战舰已投入使用,美、英、日、俄等国均已研制出自己的隐形坦克和其它隐形作战车辆。
此外,电磁波吸收材料还可用来隐蔽着落灯等机场导航设备及其它地面设备、舰船桅杆、甲板、潜艇的潜望镜支架和通气管道等设备。
(2)改善整机电磁兼容性能飞机机身对电磁波反射产生的假信号,可能导致高灵敏机载雷达假截获或假跟踪;一驾飞机或一艘舰船上的几部雷达同时工作时,雷达收发天线间的串扰有时十分严重,机上或舰上自带的干扰机也会干扰自带的雷达或通信设备……。
为减少诸如此类的干扰,国外常用吸收材料优良的磁屏蔽来提高雷达或通信设备的性能。
如在雷达或通信设备机身、天线和周围一切干扰物上涂复吸收材料,则可使它们更灵敏、更准确地发现敌方目标;在雷达抛物线天线开口的四周壁上涂复吸收材料,可减少副瓣对主瓣的干扰和增大发射天线的作用距离,对接收天线则起到降低假目标反射的干扰作用;在卫星通信系统中应用吸收材料,将避免通信线路间的干扰,改善星载通信机和地面站的灵敏度,从而提高通信质量。
(3)RFID天线抗金属隔离应用此应用主要是利用一类高磁道率,低损耗型吸波材料的高磁道率特性;使用时,将吸波片插入13.56MHz回形天线和金属基板之间, 增加感生磁场通过吸波材料本身,减少通过金属板的几率,从而减少感生涡流在金属板中产生,进而减少感生磁场的损耗,同时,因为吸波片的插入,实测的寄生电容也会减少,频率偏移减少,与读卡器的共振频率相一致,从而改善读卡距离,当然改善程度取决于吸波材料特性的优良程度。
新型人工电磁材料这一领域从建立至今在短短十年的时间里取得了数量惊人的成果吸引了世界范围内各个学科研究人员的兴趣。
目前新型人工电磁材料已经成为一门交叉性很强的学科其研究内容涵盖了电磁学、纳米学、化学、光学、声学、半导体等诸多方向。
在过去的几年中对新型人工电磁材料的研究在实验室里获得了突破性的进展,光学变换的提出结合对人工电磁材料结构的快速设计,使人们可以按照自己的意愿自由控制电磁波和光波的传播和分布使许多以前不能实现的事物成为了可能。
