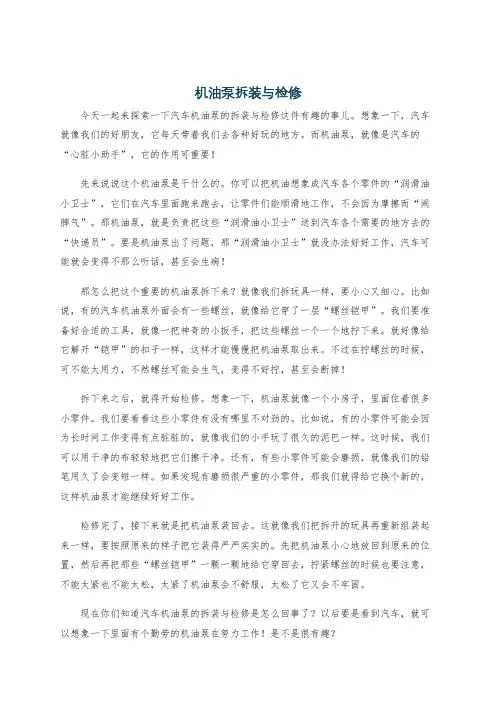

机油泵拆装与检修
机油泵拆装与检修 今天一起来探索一下汽车机油泵的拆装与检修这件有趣的事儿。想象一下，汽车就像我们的好朋友，它每天带着我们去各种好玩的地方。而机油泵，就像是汽车的“心脏小助手”，它的作用可重要！
先来说说这个机油泵是干什么的。你可以把机油想象成汽车各个零件的“润滑油小卫士”，它们在汽车里面跑来跑去，让零件们能顺滑地工作，不会因为摩擦而“闹脾气”。那机油泵，就是负责把这些“润滑油小卫士”送到汽车各个需要的地方去的“快递员”。要是机油泵出了问题，那“润滑油小卫士”就没办法好好工作，汽车可能就会变得不那么听话，甚至会生病！
那怎么把这个重要的机油泵拆下来？就像我们拆玩具一样，要小心又细心。比如说，有的汽车机油泵外面会有一些螺丝，就像给它穿了一层“螺丝铠甲”。我们要准备好合适的工具，就像一把神奇的小扳手，把这些螺丝一个一个地拧下来。就好像给它解开“铠甲”的扣子一样，这样才能慢慢把机油泵取出来。不过在拧螺丝的时候，可不能太用力，不然螺丝可能会生气，变得不好拧，甚至会断掉！
拆下来之后，就得开始检修。想象一下，机油泵就像一个小房子，里面住着很多小零件。我们要看看这些小零件有没有哪里不对劲的。比如说，有的小零件可能会因为长时间工作变得有点脏脏的，就像我们的小手玩了很久的泥巴一样。这时候，我们可以用干净的布轻轻地把它们擦干净。还有，有些小零件可能会磨损，就像我们的铅笔用久了会变短一样。如果发现有磨损很严重的小零件，那我们就得给它换个新的，这样机油泵才能继续好好工作。
检修完了，接下来就是把机油泵装回去。这就像我们把拆开的玩具再重新组装起来一样，要按照原来的样子把它装得严严实实的。先把机油泵小心地放回到原来的位置，然后再把那些“螺丝铠甲”一颗一颗地给它穿回去，拧紧螺丝的时候也要注意，不能太紧也不能太松，太紧了机油泵会不舒服，太松了它又会不牢固。
现在你们知道汽车机油泵的拆装与检修是怎么回事了？以后要是看到汽车，就可以想象一下里面有个勤劳的机油泵在努力工作！是不是很有趣？
拆装检测汽车发动机润滑系统机油泵
（5）旋松并拆下机油泵盖紧固螺栓，取下机油泵组 件，检查泵盖上的限压阀。
机油泵的磨损情况。
拆装检测汽车发动机润滑系统机油泵
二 、 转子式机油泵拆装与检测
（1）观察转子式机油泵基本机构。 （2）转子式机油泵安装位置与结构形式随不同发动机 而所有不同，一般多放在发动机前端的机油泵体内，拆卸机 油泵盖螺钉即可拆卸转子式机油泵。 （3）转子式机油泵检测。 （4）转子式机油泵装配，装配顺序与安装时相反。
拆装检测汽车发动机润滑系统机油泵
任务实施目标
（1）拆装发动机机油泵。 （2）分析发动机的润滑油路。
任务实施条件
（1）汽车发动机一台。 （2）零部件存放台、盆各一个。 （3）汽车发动机润滑系统油路示教板一块。 （4）汽车发动机常用拆装工具一套，专用拆装工具一套。
拆装检测汽车发动机润滑系统机油泵
一、 齿轮式机油泵拆装与检测
（1）观察齿轮式机油泵基本结构。 （2）旋松分电器轴向限位卡板的紧固螺栓，拆去卡板，拔 出分电器总成。 （3）旋松并拆下紧固机油泵盖、机油泵体紧固到机体上去 的紧固螺栓，将机油吸油部件一起拆下。 （4）旋松并拆下机油吸油管组件紧固螺栓，拆下吸油管组 件，检查并清洗滤油网。
拆装检测汽车发动机润滑系统机油泵
机油泵拆装与检测说课
一、结构组成
二、工作原理
三、泵油不正常的原因 分析：转子磨损 限压阀实效
三、仿真模拟
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
四、操作演示
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
解决了传统演示不能清晰呈现给 每一个学生的难题 视频+讲解的方式学生乐于接受 边看边记录
重点
机油泵拆装检测流程 机油泵检测结果分析
难点
泄压阀工作过程 检测的项目方法
教 法
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
教师 主 导 仿真软件 资源库
讲授法 演示法
微课
讨论法
达成教 信息化手段 学目标
多媒体教学
完整呈现 工作过程
小组合作式学 习
学 法
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
教学目标
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思 了解机油泵结构组成 理解机油泵工作原理
知识技能
能对机油泵进行拆检 能对检测结果进行分析 自主学习 小组合作
过程方法
交流、评价 体验成功 收获自信
提升安全规范意识
情感态度
重难点分析
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
学生 主 体 学法：
归纳法 自主探究法 合作学习法 仿真模拟法
教学过程
TEACHING PROCESS
03
THREE
设 计 背 景 教 学 策 略 教 学 过 程 教 学 反 思
课前
有预习
翻转课堂
课中
有任务
汽车发动机构造与维修PPT完整全套教学课件
汽车发动机构造与维 修PPT完整全套教学 课件
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
《汽车发动机检测与维修》-教学课件-13-任务十三 机油滤清器和机油泵的检测与维修
5.机油泵解体检查操作步骤
1）使用合适的工具将机油泵解体，并清 洁机油泵壳体、内外转子、泵盖。
2）用塞尺测量机油泵内转子和外转子之 间的间隙。
3）用塞尺测量机油泵外转子和壳体之间 的间隙。
4）用塞尺测量机油泵内外转子和泵盖 之间的间隙。
5）按规定力矩组装机油泵。
Thanks！
2 课程概述
重点 1、机油滤清器总成的检查 2、机油泵总成的检查
难点 1、机油泵的拆装检查
3 知识讲解 (一)机油滤清器
1.机油滤清器的作用 机油滤清器的功用是滤除机油中的金属磨屑、
机械杂质和机油氧化物。如果这些杂质随同机油 进入润滑系统，将加剧发动机零件的磨损，还可 能堵塞油管或油道。
2. 机油滤清器检查哪些内容？ 检查机油滤清器是否有破损，滤清器与支座 结合面是否有漏油，机油滤清器是否有金属磨屑、 机械杂质和机油氧化物等。 3.检查机油滤清器时的注意事项 首先观察机油滤清器是否有破损，漏油现象， 然后拆卸机油滤清器，要用扭力扳手、机油滤清 器专用拆装工具、接杆等工具旋松机油滤清器， 取下机油滤清器时应保持竖直，防止机油洒落。
3 知识讲解
3.如何检查机油泵啮合间隙和安装面？
齿轮泵在检查时，首先用厚薄规测量齿 轮之间的间隙，如果间隙大于0.20 mm，则 应更换整套机油泵组件
其次检查端面间隙。使用厚薄规和刀 形尺测量。如果侧面间隙大于0.15mm，则 应更换机油泵组件。
最后检查齿轮和泵体间的间隙，其标 准值为0.03-0.06mm，最大值为0.20mm。 如果间隙超过最大值，应更换齿轮或者机 油泵总成。
机油滤清器和机油泵的检测与维修
1 任务载客户 信息
姓名小王 公司员工
任务 信息
机油滤清器和机油泵的检查与修理
