FZG-15型(32只烘盘)低温真空干燥箱的技术要求及说明

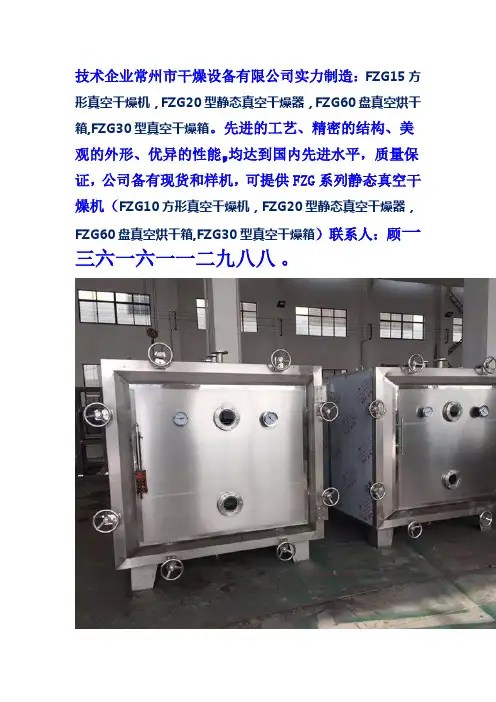

技术企业常州市干燥设备有限公司实力制造：FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱。

先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内先进水平，质量保证，公司备有现货和样机，可提供FZG系列静态真空干燥机（FZG10方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱）联系人：顾一三六一六一一二九八八。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱概述：方形真空干燥机是将被干燥的物料处于真空条件下加热，它利用真空进行抽气抽湿，使工作室处于真空状态，物料的干燥速率大大加快，同时也节省了能源。

真空状态下物料的溶剂的沸点降低，所以适用于干燥不稳定或热敏性物料；真空干燥机有良好的密封性，所以又适用于干燥需要回收溶剂和强烈刺激、有毒气体的物料。

方形真空干燥机属静态真空干燥器，物料在静态进入干燥器内干燥时，物料处于静止状态，形态不会损坏，干燥前还可进行消毒处理。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱工作原理：在方形真空干燥机中设有穿流式烘车架，被干燥物料处于真空状态下在一定温度下行干燥，根据物料的热敏性，可选择热水型和蒸汽型两种恒温恒湿方式进行加热。

因为，水在不同的外界压力下开始沸腾的温度也不同。

当真空箱内维持一定的真空度时，水可以在远低于100℃温度下沸腾蒸发，而且真空度越高时，水开始沸腾时温度也不同。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱结构设置：方形真空干燥机结构以FZG15型为例，其系统组成如下：1..真空箱体实际为方型外压式压力容器，为保证其乘压强度，箱体采用低碳钢板及加强筋焊接而成。

箱体内壁表面全方位复焊不锈钢薄板，同时箱体顶部配有蒸汽灭菌口。

真空干燥箱使用说明书1. 简介真空干燥箱是一种用于去除样品中的水分、气体等杂质的设备。

它通过创造低压环境和恒定温度来实现样品的干燥。

本说明书将详细介绍真空干燥箱的使用方法及相关注意事项。

2. 设备准备2.1 真空泵在使用真空干燥箱前，确保配备了稳定的真空泵。

真空泵应连接到干燥箱的真空接口上，并通过相应的控制面板设置泵的工作模式。

2.2 电源将真空干燥箱连接到稳定的电源，并确认电源开关处于关闭状态。

3. 使用步骤3.1 打开箱门轻轻将干燥箱门打开，确保门体完好，无任何损坏。

3.2 放置样品将需要干燥的样品小心地放置在干燥箱内，确保样品之间的间距足够以便气体流通，并确保样品放置平稳。

3.3 关闭箱门将干燥箱门轻轻关上，确保门体完全密封。

3.4 设置温度通过控制面板上的温度调节器，设置所需的干燥温度。

温度设置应根据样品的特性和要求进行调整。

3.5 设置真空度在控制面板上找到真空度调节器，设置所需的真空度。

真空度设置应根据样品的特性和要求进行调整。

3.6 开始干燥按下控制面板上的启动按钮，干燥箱将开始运行。

在干燥过程中，可以通过控制面板上的显示屏实时监测箱内的温度和真空度。

4. 注意事项4.1 阅读说明书在使用前，请仔细阅读真空干燥箱的使用说明书，并了解各个控制面板上的功能和操作方法。

4.2 样品选择确保选择适合真空环境干燥的样品，并了解样品的干燥要求。

对于不适用于真空干燥箱的样品，应选择其他合适的干燥方法。

4.3 温度设置根据样品的特性和要求，合理设置干燥温度。

避免将温度设置过高以免损坏样品。

4.4 真空度设置根据样品的特性和要求，合理设置干燥过程中的真空度。

过高的真空度可能导致样品损坏或其他问题。

4.5 安全操作在使用真空干燥箱时，应遵循相关的安全操作规程，并保持设备周围的清洁和整洁，以避免其他意外发生。

4.6 常规维护定期对真空干燥箱进行清洁和维护，以确保设备的正常运行。

必要时，可请专业维修人员进行设备检修。

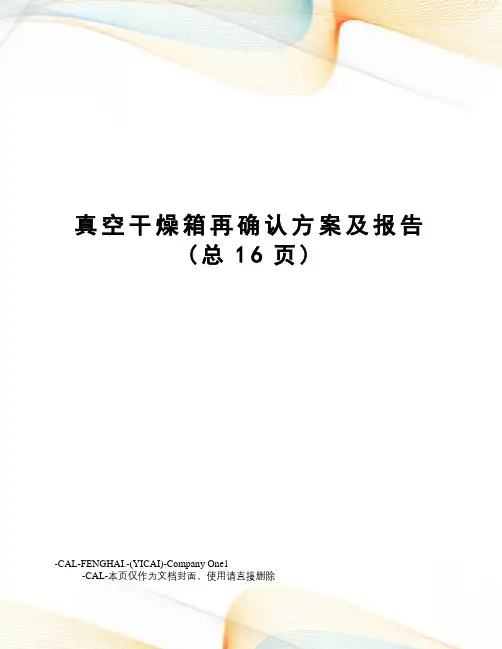

真空干燥箱再确认方案及报告(总16页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除文件编号：VOL-FOR-016 版本号：00真空干燥箱再确认方案安庆****制药有限公司目录1.确认概述2.确认目的3.确认内容3.1预确认3.2安装确认3．2.1设备性能3.2.2设备材质3.3.运行确认3.4.性能确认4.再确认5.确认结果评定与结论6.确认报告总结书1、概述本FZG-15型真空干燥箱为江阴市华发制药化工设备有限公司生产，主要用于提取浸膏的干燥。

该设备主材采用不锈钢，易于清洗。

本设备配用蒸汽或电加热，电加热功率为18千瓦，风机功率为0.45×2千瓦,工作温度为0℃～400℃。

烘箱顶部有一进气口，当循环风机运行时产生负压将洁净空气吸入烘箱内，靠轴流循环风机运转使箱内空气循环。

本真空干燥箱技术特性：允许压力：箱内0.05MPa,管内0.7MPa；真空度：箱内-0.9 MPa；烘架使用温度：-35～150℃；干燥箱占有空间（长*宽*高）：1513*1924*2060mm；干燥箱内尺寸：1500*1400*1220mm；烘架层数：8；烘车层间距离：122mm；配用真空泵型号、功率JZJS-70 7KW;2、确认目的：通过对FZG-15真空干燥箱的预确认、安装、运行、性能确认等，对该设备准性、适应性作评估，以证实该设备符合生产工艺的要求，从而保证产品质量。

3、确认内容3.1.预确认检查结果：检查人：日期：复核人：日期：检查结果：检查人：日期： 复核人： 日期： 3.2.安装确认 检查结果：检查结果：检查人：日期：复核人：日期：确认结果：确认结果：检查人：日期：复核人：日期：3.3.运行确认在完成设备安装确认后，根据设备标准操作程序对设备进行部份或整体空载确认结果：检查人：日期：复核人：日期：3.4.性能确认在运行确认符合要求的情况下，放入热电偶测定实际温度值与显示值存在的差别，并用实际生产情况负载试机进行性能确认，以证实该设备完全符合实际生产工艺要求。

对于很多了解真空干燥箱的人们来说，都到知道这一设备在操作起来是较为简单便捷的，但由于其对于准确性的要求较高，因此很多人还是不能完全掌握如何操作。

1、将物料均匀放入真空干燥箱附带的干燥箱内，将烘盘插入烘架车中，推入干燥箱内。

2、如果采用蒸气加热或水加热的方式，则需用快接将专用烘架车(上下口)的两个加热口，与水或蒸气的所口接好。

3、关紧箱门，放气阀，箱门上有螺栓，可使箱门与硅胶密封条紧密结合。

4、将真空泵与真空阀连接，开启真空阀，抽真空。

5、依据真空泵的性能，抽到压力表为真空泵的极限值为准。

6、抽完真空后，先将真空阀门关闭，如果真空阀门关不紧，请更换，然后再将真空泵电源关闭或移除。

(防止倒吸现象产生)
7、本所物料的干燥周期，每隔一段时间观察一下，历力表，温度表，和箱体内的变化，来处理。

如果压力表指数下降，则可能存在漏气现象，可再进行抽气操作。

8、干燥完成后，先将放气阀打开，放出里面气体，再进行打开烘门，取出物料。

以上内容的介绍，相信大家对于这一设备有了更深入的了解，同时如有这方面的问题需要了解，可以咨询一下南京百夫诺机械设备有限公司。

真空干燥箱使用方法真空干燥箱是一种常见的实验设备，用于将物体进行真空干燥。

在使用真空干燥箱之前，需要了解正确的使用方法以确保安全和高效的操作。

以下是关于真空干燥箱的使用方法的详细说明。

1. 确保所使用的真空干燥箱处于良好的工作状态。

检查设备是否完好无损并且内部清洁干净。

2. 准备要进行真空干燥的物品。

确保物品完全干燥且没有湿气残留，以避免在真空环境中出现不良反应。

3. 安装和调整真空泵。

将真空泵正确连接至真空干燥箱，并根据设备的特点进行调整。

确保真空泵运行良好并能够达到所需真空程度。

4. 打开真空干燥箱的门，并将要干燥的物品放置在合适的位置上。

注意不要堆积物品以免影响干燥的效果。

5. 关闭真空干燥箱的门，并确保密封良好。

使用一个旋钮或开关来调节真空干燥箱的真空程度。

6. 打开真空干燥箱的排气阀，将气体排出真空干燥箱。

根据需要调整排气速度，以确保适当的真空程度。

7. 等待真空干燥箱达到所需真空程度。

这可能需要一些时间，具体时间取决于设备的型号和被干燥物品的性质。

8. 一旦真空程度达到所需水平，关闭真空泵和排气阀。

确保真空干燥箱的密封性能良好，并保持在真空状态下。

9. 设置并调节真空干燥箱的温度。

根据被干燥物品的特性和要求，选择适当的温度，并使用设备上的调节器进行调节。

10. 在干燥过程中，定期检查真空干燥箱的状态。

确保温度和真空程度保持在所需范围内，并及时调整。

11. 当干燥过程完成后，关闭真空干燥箱的加热和真空功能。

等待设备冷却后，小心打开门，并谨慎取出干燥好的物品。

12. 清洁真空干燥箱以确保设备的良好状态。

移除任何残留物，擦拭干燥箱内部，并确保设备有效地运行。

总结起来，使用真空干燥箱要注意以下几点：首先确保设备的完好无损并且内部清洁，然后安装和调整真空泵，将要干燥的物品放置在正确的位置上，通过调节干燥箱的真空程度进行干燥，定期检查设备的状态以及设备完成干燥后的清洁工作。

以上就是关于真空干燥箱的使用方法的详细说明，希望对您有所帮助！。

真空干燥箱使用说明书Operating Instruction Manual of V acuum Dry Box一、适用范围本产品适用于厂矿企业、大专院校、科研单位等实验室在真空条件下对物品进行干燥、加热处理。

在真空干燥箱内对物品真空加温，真空干燥箱具有以下优点：①可降低干燥温度、缩短干燥时间。

②避免一些物品在常规条件下加热氧化、尘粒破坏以及加热空气杀死生物细胞。

Ⅰ. Scope of applicationIt is suitable for drying and heating articles in vacuum conditions in the laboratories of industrial and mining enterprises, colleges and universities and R＆D institutions etc. Make vacuum heating for articles in vacuum dry box. The vacuum dry box has following advantages:①Could reduce the drying temperature, shorten the drying time.②A void some articles heated oxide, dust particle damage and the heating air kills the biological cells.二、结构特点真空干燥箱外形为卧式，箱体采用优质钢板经冲压、焊接制成。

箱体表面喷塑处理。

隔热层采用硅酸铝棉填充；箱门采用双层钢化玻璃门，可调节箱门的闭合松紧；工作室与玻璃门之间用模压耐高温硅橡胶密封圈，以保证箱门与工作室密封，大幅度提高了真空度。

DZF型为方形工作室。

Ⅱ. Structure characteristicsThe shape of vacuum dry box is horizontal type. The box body is make of high-quality steel plate with pressing and welding processing. The surface of box adopts plastic spraying treatment. Thermalprotective coating filled by alumina silica wool. The box door is made od double toughened glass, whech could regulate the open and close, degree of tightness of box door. The formed high-temperature resistance silicon rubber sealing washer used between work room and glass door for ensuring sealing between the box door and work room, which improved the vacuum degree greatly. DZF type has square workroom..三、安装调试1、安装：真空干燥箱应放置在具有良好的通风条件，无强烈震动的室内，在本仪器周围不可放有易然、易爆和腐蚀性气体。

验证小组职责分工目的建立FZG-15型真空干燥箱清洁验证的方法及接受标准，确保验证结果准确可靠。

范围适用于FZG-15型真空干燥箱生产片剂、胶囊剂时同品种的换批清洁和换品种清洁以及长期停车后重新生产前的该设备清洁。

责任验证小组成员对本方案的实施负责。

内容1 概述：真空干燥箱用于我公司片剂、胶囊剂等提取膏的干燥，为保证生产中不产生交叉污染，即使用本设备生产产品时没有来自上批产品及清洗过程所带来污染的风险，我们将在设备按清洁规程清洁后进行取样检验，并对结果进行综合评价。

2 验证目的：确认当设备使用几年后，按已制订的清洁规程进行清洁后，可将设备上残留的污染物的量清除到规定的限度标准要求。

3 验证原理：本验证方案根据提取车间生产品种的实际情况，该车间用于片剂、胶囊剂的生产。

我们将正心泰胶囊作为最难清洁物质，将该品种生产三批以上换批清洁的接受标准视作换品种清洁。

将在线部分和可拆卸部分分别按棉签擦试法取样检验。

以目检可见产品残留物及微生物限度为考核指标，将检验结果与可接受限度比较，若目检无产品残留物及微生物限度符合要求，则可证实清洁规程的有效性。

4 执行的清洁程序：《真空干燥箱清洁规程》、《棉签檫拭取样操作规程》、《纯化水检验操作规程》、《微生物限度检查操作规程》5 清洁关键部位及参照品种5.1 关键部位：不锈钢盘、托架、柜体内壁5.2 清洁剂：纯化水、1%碳酸钠（Na2CO3）溶液5.3 参照品种选择：正心泰胶囊6 验证方法6.1 可拆卸部分：在按清洁规程操作结束后，用经高压湿热灭菌后的棉签取样对关键部位进行擦拭取样后，进行目检（棉签不用湿热灭菌）和微生物检验。

6.2 在线部分：在清洗操作规程操作结束后，进行物理外观评价，应无可见物。

对关键部位用经高压湿热灭菌后的棉签擦试后，进行目检（棉签不用湿热灭菌）和微生物检验。

6.3 冲洗水取样：取清洁程序的最后一遍清洗水500ml，置清洁容量瓶中，作为检测清洁剂残留量使用。

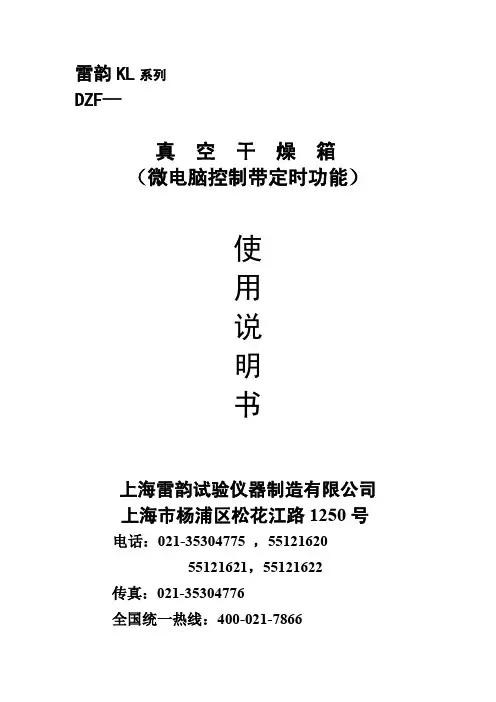

雷韵KL系列DZF—真空干燥箱（微电脑控制带定时功能）使用说明书上海雷韵试验仪器制造有限公司上海市杨浦区松花江路1250号电话：************，5512162055121621，55121622传真：************全国统一热线：400-021-7866目录一、适用范围 (2)二、技术指标 (2)三、结构及工作原理 (3)四、控制面板说明 (3)五、使用方法 (3)六、各项功能调出顺序 (5)七、各功能参数改变的说明 (5)八、各功能参数表 (6)九、注意事项与维护 (6)十、故障处理 (7)装箱单 (8)保修卡 (9)电话：************，5512162055121621，55121622传真：************全国统一热线：400-021-7866一、适用范围KL系列真空干燥箱是供厂矿企业、大专院校、科研单位及各类实验室等在真空条件下对物品进行干燥、烘焙、熔腊、热处理及灭菌等其它用途的理想设备。

在真空条件下对物品进行加温干燥具有以下几个优点：1、可降低干燥温度（压力低、温度低）；2、避免一些物品加温氧化，无尘粒破坏；3、避免加热空气杀死生物细胞。

二、技术指标1、本产品严格按照公司另类医疗器械生产过程控制产品质量；2、RT指环境温度；3、表中参数均在环境温度25℃，相对湿度不大于85%，真空度不小于0.1Mpa的条件下，用精确度为±0.1℃的水银温度计测得，温度计的水银头必须与箱内搁板表面接触良好。

三、结构及工作原理DZF—6000系列真空干燥箱（以下简称真空箱）除6090、6210型为立式，其余均为台式结构。

真空箱由箱体、内胆（工作室），抽真空及控温系统等四部分组成。

箱体由优质钢板冲制而成，表面喷塑处理，外观漂亮具有特色。

内胆用优质涂锌板或不锈钢板（用户可以选择）组成，内胆形状为半圆弧内角的方形。

内外箱体之间采用充实超细玻璃棉作隔热层，箱体采用大面积双层防弹钢化玻璃观察窗，便于观察箱内被干燥的物品。

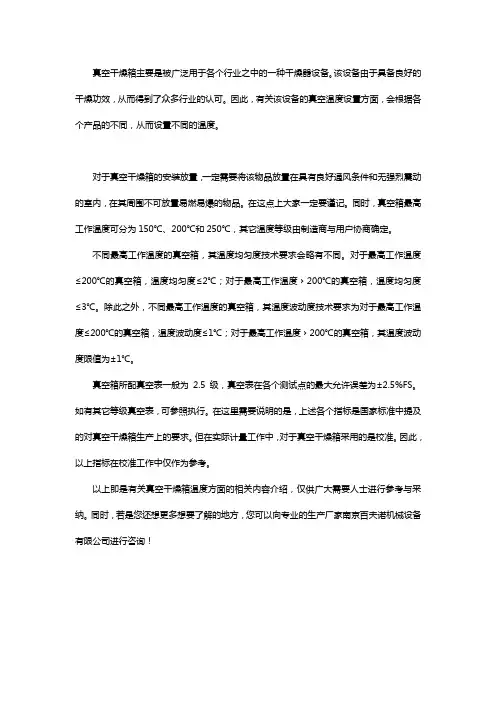

真空干燥箱主要是被广泛用于各个行业之中的一种干燥器设备。

该设备由于具备良好的干燥功效，从而得到了众多行业的认可。

因此，有关该设备的真空温度设置方面，会根据各个产品的不同，从而设置不同的温度。

对于真空干燥箱的安装放置，一定需要将该物品放置在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

在这点上大家一定要谨记。

同时，真空箱最高工作温度可分为150℃、200℃和250℃，其它温度等级由制造商与用户协商确定。

不同最高工作温度的真空箱，其温度均匀度技术要求会略有不同。

对于最高工作温度≤200℃的真空箱，温度均匀度≤2℃；对于最高工作温度﹥200℃的真空箱，温度均匀度≤3℃。

除此之外，不同最高工作温度的真空箱，其温度波动度技术要求为对于最高工作温度≤200℃的真空箱，温度波动度≤1℃；对于最高工作温度﹥200℃的真空箱，其温度波动度限值为±1℃。

真空箱所配真空表一般为2.5级，真空表在各个测试点的最大允许误差为±2.5%FS。

如有其它等级真空表，可参照执行。

在这里需要说明的是，上述各个指标是国家标准中提及的对真空干燥箱生产上的要求。

但在实际计量工作中，对于真空干燥箱采用的是校准。

因此，以上指标在校准工作中仅作为参考。

以上即是有关真空干燥箱温度方面的相关内容介绍，仅供广大需要人士进行参考与采纳。

同时，若是您还想更多想要了解的地方，您可以向专业的生产厂家南京百夫诺机械设备有限公司进行咨询！。
