危险性较大模板专项施工方案
- 格式:doc
- 大小:621.00 KB
- 文档页数:16
一、编制依据1. 《建设工程安全生产管理条例》(中华人民共和国国务院令第393号)2. 《危险性较大工程安全专项施工方案编制及专家论证审查办法》(建设部建质213号)3. 《危险性较大的分部分项工程安全管理办法》(建设部建质87号)4. 《危险性较大的分部分项工程专项施工方案编制指南》(建办质〔2021〕48号)二、工程概况1. 工程名称:XX工程项目2. 工程地点:XX市XX区XX路3. 工程规模:总建筑面积XX万平方米,其中地上XX万平方米,地下XX万平方米4. 施工单位:XX建筑有限公司三、危险性较大分部分项工程1. 基坑支护与降水工程2. 土方开挖工程3. 模板工程4. 起重吊装工程5. 脚手架工程6. 拆除、爆破工程四、专项施工方案编制内容1. 工程概况:包括工程基本情况、地质情况、水文地质情况、施工地气候特征和季节性天气、主要工程量清单等。
2. 施工工艺及施工组织设计:包括施工流程、施工顺序、施工工艺、施工组织设计等。
3. 安全技术措施:包括施工安全、施工质量、施工进度、环境保护等方面的安全技术措施。
4. 专项施工方案设计:针对不同危险性较大的分部分项工程,分别编制专项施工方案设计。
5. 安全验算:对危险性较大的分部分项工程进行安全验算,确保施工安全。
6. 人员培训:对施工人员进行安全技术培训,提高安全意识。
7. 施工现场管理:包括现场布置、施工人员管理、施工材料管理、施工设备管理、施工记录等。
五、专项施工方案实施与监督1. 施工单位应严格按照专项施工方案进行施工,确保施工安全。
2. 专职安全生产管理人员进行现场监督,发现问题及时制止,并向施工单位报告。
3. 施工单位应定期对专项施工方案实施情况进行检查,确保施工安全。
4. 施工单位应将专项施工方案实施情况报送给监理单位,监理单位应进行监督检查。
六、应急预案1. 制定针对危险性较大的分部分项工程的应急预案,确保事故发生时能够及时有效地进行救援。

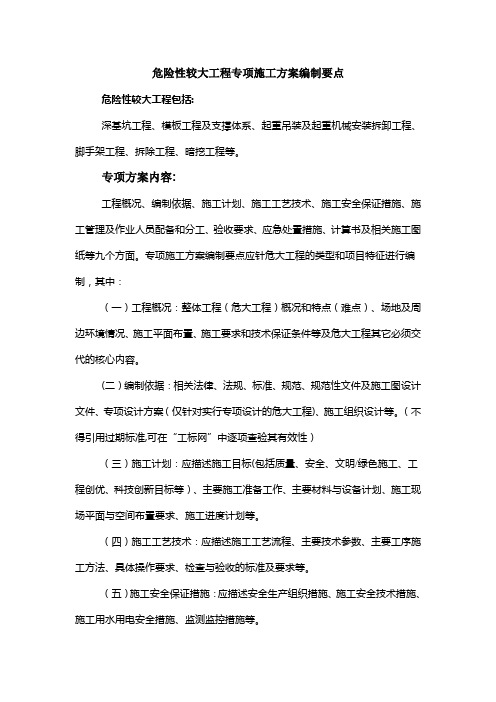

危险性较大工程专项施工方案编制要点危险性较大工程包括:深基坑工程、模板工程及支撑体系、起重吊装及起重机械安装拆卸工程、脚手架工程、拆除工程、暗挖工程等。
专项方案内容:工程概况、编制依据、施工计划、施工工艺技术、施工安全保证措施、施工管理及作业人员配备和分工、验收要求、应急处置措施、计算书及相关施工图纸等九个方面。
专项施工方案编制要点应针危大工程的类型和项目特征进行编制,其中:(一)工程概况:整体工程(危大工程)概况和特点(难点)、场地及周边环境情况、施工平面布置、施工要求和技术保证条件等及危大工程其它必须交代的核心内容。
(二)编制依据:相关法律、法规、标准、规范、规范性文件及施工图设计文件、专项设计方案(仅针对实行专项设计的危大工程)、施工组织设计等。
(不得引用过期标准,可在“工标网”中逐项查验其有效性)(三)施工计划:应描述施工目标(包括质量、安全、文明/绿色施工、工程创优、科技创新目标等)、主要施工准备工作、主要材料与设备计划、施工现场平面与空间布置要求、施工进度计划等。
(四)施工工艺技术:应描述施工工艺流程、主要技术参数、主要工序施工方法、具体操作要求、检查与验收的标准及要求等。
(五)施工安全保证措施:应描述安全生产组织措施、施工安全技术措施、施工用水用电安全措施、监测监控措施等。
(六)施工管理及作业人员配备和分工:应描述施工管理人员、专职安全生产管理人员、特种作业人员、其他作业人员等的配备和分工情况。
(七)验收要求:应交代验收标准、验收程序、验收内容、验收人员等。
(八)应急处置措施:应交代应急管理机构的人员姓名和联系电话、各方主体职责,针对超危大工程特点分析可能出现的各种突发情况及应急处理方法(包括应急物资清单、报警和救援联系电话、应急救援医院名称地址、救援路线图、现场常备应急车辆信息等)。
(九)计算书及相关施工图纸等:计算书如使用软件计算,必须使用主管部门认可的正版授权软件,相关施工图纸应齐全、有效,表达意思应完整、清晰。
危险性较大的分部分项工程专项施工方案的主要内容1.施工准备工作:包括施工人员组织、工程材料准备、设备选型准备等。
在危险性较大的分部分项工程中,施工前的准备工作尤为重要,包括编制详细的施工方案、制定作业指导书、分析风险因素等。
2.安全措施:危险性较大的分部分项工程需要特别注意施工安全措施,包括现场围护、通风疏散、施工设备安全保护等。
施工方案中需要详细说明各项安全措施的实施方法和注意事项,确保施工过程中人员和设备的安全。
3.施工步骤和工艺:危险性较大的分部分项工程需要在施工方案中详细说明施工步骤和工艺流程,确保施工的顺利进行。
例如,在高空作业时,需要说明使用的安全绳具、作业顺序、人员配备等。
4.操作规范和技术要求:危险性较大的分部分项工程需要制定操作规范和技术要求,明确施工人员的工作责任和操作步骤,保证施工的准确性和安全性。
例如,在电气工程中,需要详细说明电气设备的接线方式、电压标准等要求。
5.紧急处理措施:危险性较大的分部分项工程需要在施工方案中明确紧急处理措施,包括如何应对突发事故、疏散人员、报警求助等。
施工方案中需要列出各类可能发生的事故和应急预案,确保施工过程中能够及时有效地处置突发事件。
6.质量控制和检测:危险性较大的分部分项工程需要在施工方案中明确质量控制和检测要求,确保施工的质量和安全性。
例如,在土木工程中,需要制定强度检测的程序和方法,以保证施工过程中土建结构的强度符合要求。
总之,危险性较大的分部分项工程专项施工方案的主要内容包括施工准备工作、安全措施、施工步骤和工艺、操作规范和技术要求、紧急处理措施、质量控制和检测等。
这些内容的详细安排和实施,能够有效地预防和降低危险性较大工程事故的发生,保证施工的顺利进行和安全性。
危险性较大的分部分项工程(危大工程)专项施工方案《危险性较大的分部分项工程安全管理办法》(建质〔2009〕87号)的规定,对达到一定规模的危险性较大的分部分项工程编制专项施工方案并附具安全验算结果;必须经施工企业技术负责人、总监理工程师审核、签字后实施,由专职安全生产管理人员进行现场监督。
(1)基坑支护、降水工程—开挖深度超过3m(含3m)或虽未超过3m但地质条件和周边环境复杂的基坑(槽)支护、降水工程。
(2)土方开挖工程—开挖深度超过3m(含3m)的基坑(槽)的土方开挖工程。
(3)模板工程及支撑体系:1)混凝土模板支撑工程—搭设的高度5m及以上;搭设跨度10m及以上;施工总荷载10kN/m2及以上;集中线荷载15kN/m及以上;高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。
2)承重支撑体系—用于钢结构安装等满堂支撑体系。
(4)起重吊装及安装拆卸工程:1)采用非常规起重设备、方法,且单件起吊重量在10kN及以上的起重吊装工程。
2)采用起重机械进行安装的工程。
3)起重机械设备自身的安装、拆卸。
(5)脚手架工程:1)搭设高度24m及以上的落地式钢管脚手架工程。
2)附着式整体和分片提升脚手架工程。
3)悬挑式脚手架工程。
4)吊篮脚手架工程。
5)自制卸料平台、移动操作平台工程。
6)新型及异型脚手架工程。
(6)拆除、爆破工程:建筑物、构筑物拆除工程。
(7)其它:1)建筑幕墙安装工程。
2)钢结构、网架和索膜结构安装工程。
3)人工挖扩孔桩工程。
4)预应力工程。
危险性较大的七项分部分项工程应当在施工前单独编制安全专项施工方案。
对所列工程中涉及深基坑、地下暗挖工程、高大模板工程的专项施工方案,施工单位还应当组织专家进行论证、审查。
安全专项施工方案编制审核要求:建筑施工企业专业工程技术人员编制的安全专项施工方案,由施工企业技术部门的专业技术人员及监理单位专业监理工程师进行审核,由施工企业技术负责人、监理单位总监理工程师批准、签字。
危险性较大的专项施工方案引言专项施工是指在一般施工工序之外,根据特殊工程需要而设立的施工工序。
某些专项施工具有较高的危险性,需要特别的施工方案来保证工人和施工现场的安全。
本文将针对危险性较大的专项施工方案进行详细解析。
1. 高空作业1.1 施工前准备在进行高空作业时,需要充分考虑施工现场的环境和天气状况。
施工前应检查和保养相关设备,确保其正常工作。
同时,对施工人员进行严格的培训,包括安全操作规程和紧急救援措施。
1.2 安全防护措施高空作业存在较高的坠落风险,因此需要使用安全防护设备,如安全带、护栏、安全网等。
工人进行高空作业时必须系好安全带,确保其与支架或安全设施相连。
同时,施工现场应设置警示标识,提醒他人注意作业区域。
1.3 紧急救援措施在进行高空作业时,需要预先制定紧急救援计划,并配备相应的救援设备和人员。
施工现场应设立紧急报警装置,以便在发生事故时及时报警并采取紧急救援措施。
2. 电气工作2.1 施工前准备在进行电气工作之前,必须确保电气设备和线路的绝缘情况良好。
工作人员应戴好绝缘手套和鞋,并且仔细检查所有电气设备的工作状态。
2.2 安全防护措施电气工作具有较高的电击危险性,需要采取相应的安全防护措施。
在进行电气工作时,工人必须佩戴绝缘手套和绝缘鞋,避免直接接触带电器材。
施工现场应设置明显的禁止入内标识,确保未经授权的人员不会接近电气设备。
2.3 紧急救援措施在进行电气工作时,应设立专门的紧急救援队伍,并配备相应的救援设备。
施工现场应配备灭火器和急救箱,并有专人负责使用和维护。
3. 爆破作业3.1 施工前准备爆破作业是一项危险性很高的工作,在进行施工前必须制定详细的施工方案,并由专业人员审核和批准。
施工方案应包括安全疏散措施、爆破设备和材料的安全使用方法等。
3.2 安全防护措施在进行爆破作业时,必须遵循相关的爆破操作规程,戴好防护设备,如安全帽、护目镜、防爆服等。
施工现场应设立警戒区域,并设置明显的警示标识,确保没有人员进入危险区域。
危险性较大的分部分项工程安全专项施工方案 目录 一、总则...................................................2 1.1 方案编制依据...........................................2 1.2 工程概况...............................................3 1.3 编制目的...............................................4 1.4 适用范围...............................................5 1.5 应急预案...............................................5 二、施工技术方案...........................................6 2.1 施工方法...............................................7 2.1.1 主要施工方法.........................................9 2.1.2 安全技术措施........................................10 2.2 施工工艺..............................................12 2.2.1 施工工艺流程........................................13 2.2.2 施工工艺要求........................................13 三、施工安全措施..........................................14 3.1 安全管理组织机构......................................15 3.2 安全生产责任制........................................16 3.3 安全教育与培训........................................17 3.4 安全检查与隐患排查....................................19 3.5 应急救援预案..........................................20 四、施工进度计划..........................................21 4.1 施工进度计划安排......................................22 4.2 进度计划保证措施......................................23 五、劳动力配置计划........................................24 5.1 劳动力需求计划........................................25 5.2 劳动力配置计划........................................26 六、材料设备计划..........................................28 6.1 材料采购计划..........................................28 6.2 设备进场计划..........................................30 七、施工环境条件..........................................31 7.1 气候条件..............................................32 7.2 地质条件..............................................34 7.3 其他影响因素..........................................35
危险性较大工程安全专项施工方案编制及专家论证审查办法建质[2004]213号第一条为加强建设工程项目的安全技术管理,防止建筑施工安全事故,保障人身和财产安全,依据《建设工程安全生产管理条例》,制定本办法。
第二条本办法适用于土木工程、建筑工程、线路管道和设备安装工程及装修工程的新建、改建、扩建和拆除等活动。
第三条危险性较大工程是指依据《建设工程安全生产管理条例》第二十六条所指的七项分部分项工程,并应当在施工前单独编制安全专项施工方案。
(一)基坑支护与降水工程基坑支护工程是指开挖深度超过5m(含5m)的基坑(槽)并采用支护结构施工的工程;或基坑虽未超过5m,但地质条件和周围环境复杂、地下水位在坑底以上等工程。
(二)土方开挖工程土方开挖工程是指开挖深度超过5m(含5m)的基坑、槽的土方开挖。
(三)模板工程各类工具式模板工程,包括滑模、爬模、大模板等;水平混凝土构件模板支撑系统及特殊结构模板工程。
(四)起重吊装工程(五)脚手架工程1、高度超过24m的落地式钢管脚手架;2、附着式升降脚手架,包括整体提升与分片式提升;3、悬挑式脚手架;4、门型脚手架;5、挂脚手架;6、吊篮脚手架;7、卸料平台。
(六)拆除、爆破工程采用人工、机械拆除或爆破拆除的工程。
(七)其他危险性较大的工程1、建筑幕墙的安装施工;2、预应力结构张拉施工;3、隧道工程施工;4、桥梁工程施工(含架桥);5、特种设备施工;6、网架和索膜结构施工;7、6m以上的边坡施工;8、大江、大河的导流、截流施工;9、港口工程、航道工程;10、采用新技术、新工艺、新材料,可能影响建设工程质量安全,已经行政许可,尚无技术标准的施工。
第四条安全专项施工方案编制审核建筑施工企业专业工程技术人员编制的安全专项施工方案,由施工企业技术部门的专业技术人员及监理单位专业监理工程师进行审核,审核合格,由施工企业技术负责人、监理单位总监理工程师签字。
第五条建筑施工企业应当组织专家组进行论证审查的工程(一)深基坑工程开挖深度超过5m(含5m)或地下室三层以上(含三层),或深度虽未超过5m(含5m),但地质条件和周围环境及地下管线极其复杂的工程。
危险性较大的专项施工方案危险性较大的专项施工方案:1. 高空作业:高空作业是指在高海拔、窄、陡峭、空间狭小或无保护设施的地方进行的作业。
由于其特殊性,高空作业存在很大的危险性。
施工人员可能会因为失足、坠落或被物体砸伤而受伤甚至死亡。
因此,在进行高空作业时,必须采取严格的安全措施,如佩戴安全帽、安全绳索、使用安全网等。
2. 爆破作业:爆破作业是指使用爆炸物破坏岩石或其他建筑物的作业。
由于爆破作业涉及到大量爆炸物和火药,因此存在极大的安全风险。
施工人员可能会因为爆炸物泄漏、意外爆炸或爆炸物腐蚀而受伤。
为了保证爆破作业的安全性,必须进行严格的爆破方案编制和爆破工程设计,并由专业人员负责爆破操作。
3. 工地深挖:工地深挖是指在建筑工地进行较深的挖掘作业,通常用于地下室、地下管道等建设。
由于深挖作业涉及到大量土方的移动和梁柱的支撑,因此存在较大的危险性。
施工人员可能会因为挖掘机倾覆、掉入挖掘坑或土方坍塌而受伤甚至死亡。
为了降低工地深挖的危险性,必须严格按照施工方案进行操作,并加强现场监督和安全教育。
4. 高温操作:高温操作是指在高温环境下进行的作业,如熔炼、钢铁冶炼等。
由于高温操作涉及到高温金属、高温气体和高温液体,因此存在很大的安全风险。
施工人员可能会因为高温物体灼伤、高温气体中毒或火灾而受伤。
为了确保高温操作的安全性,必须采取防护措施,如穿戴防热服装、使用安全防护设施等。
5. 高压作业:高压作业是指在高压环境下进行的作业,如电力线路维护、高压设备维修等。
由于高压作业涉及到高压电流和高压气体,因此存在较高的安全风险。
施工人员可能会因为电击、燃烧或爆炸而受伤甚至死亡。
为了保证高压作业的安全性,必须接受专门的培训和认证,并采取必要的防护措施,如佩戴绝缘手套、使用绝缘工具等。
总之,危险性较大的专项施工方案需要严格遵守安全规定和操作规程,并加强施工人员的安全教育和培训,以减少事故的发生。
同时,必须加强现场监督和安全管理,确保施工过程中的安全性。
危险性较大的专项安全施工方案在建筑工程领域,危险性较大的专项安全施工是至关重要的一环。
严格执行专项安全施工方案,可以有效减少意外事故的发生,确保工人和公众的安全。
本文将针对危险性较大的施工项目,提出一系列的专项安全施工方案。
施工前准备1. 检查工地在施工前,必须进行全面细致的工地检查,确保场地平整,围栏齐全,施工道路畅通,并清除所有可能对施工安全造成隐患的物品。
2. 培训工人所有参与施工的工人都必须接受相应的安全教育和培训,了解工作场所的风险,学会正确使用安全装备和工具,并熟悉应急处理程序。
高空施工安全方案1. 安全防护措施在进行高空施工时,必须设置牢固的扶手和围栏,佩戴全身安全带,并站在稳定的脚手架上作业,确保工人的人身安全。
2. 定期检查高空作业区域的扶手和脚手架等安全设施必须定期检查,及时发现并解决安全隐患,确保施工人员的安全。
施工车辆安全方案1. 限速管理所有施工车辆必须严格按照规定的速度行驶,禁止超速驾驶,减少交通事故的发生。
2. 定期维护施工车辆必须定期进行检查和维护,确保车辆的正常运行,避免因车辆故障导致的事故。
水域施工安全方案1. 安全装备进行水域施工时,所有工人必须佩戴救生衣,熟练掌握水上救生技能,提高在水中工作时的安全意识。
2. 救援预案在水域施工现场,必须设置救生圈、救生艇等救援设备,并建立完善的救援预案,确保在发生意外情况时能够及时有效地救援。
总结危险性较大的专项安全施工方案对于保障施工人员和周围环境的安全至关重要。
通过做好施工前的准备工作、加强高空、施工车辆和水域施工的安全管理,可以有效降低事故风险,提高施工质量和效率。
只有时刻牢记安全第一的原则,才能确保施工工程的顺利进行和人身安全,让建筑工程的发展更加安全可靠。
1 模板专项施工方案 第一节、工程概况 一、工程概况 [*工程名称*]工程;属于框架结构;地上[*地上层数*]层;地下[*地下层数*]层;建筑高度:[*建筑高度*]m;标准层层高:[*标准层高*]m ;总建筑面积:[*建筑面积*]平方米;总工期:[*总工期*]天;施工单位:[*施工单位*]施工单位。 本工程由[*开发公司*]投资建设,[*设计单位*]设计,[*堪察单位*]地质勘察,[*监理单位*]监理,[*施工单位*]组织施工;[*项目经理*]担任项目经理,[*技术负责人*]担任技术负责人。
二、施工平面布置 三、施工要求 1、确保模板在使用周期内安全、稳定、牢靠。 2、模板在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。 四、技术保证条件
1、安全网络 2
2、模板的搭设和拆除需严格执行该《专项施工方案》。 第二节、编制依据
《建筑结构荷载规范》(2006年版)(GB50009-2001)中国建筑工业出版社; 《混凝土结构设计规范》(GB50010-2010)中国建筑工业出版社; 《建筑施工模板安全技术规范》(JGJ162-2008)中国建筑工业出版社; 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《钢结构设计规范》(GB 50017-2003)中国建筑工业出版社; 第三节、施工计划
一、施工进度计划 3
二、材料与设备计划 柱模板 1、按清水混凝土的要求进行模板设计,在模板满足强度、刚度和稳定性要求的前提
下,尽可能提高表面光洁度,阴阳角模板统一整齐。 2、搭设脚手架的钢管应采用现行国家标准《直缝电焊钢管》GB/T 13793或《低压流体输送用焊接钢管》GB/T 3092中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》GB/T 700中Q235A钢的规定,每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T 228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001的有关规定,必须涂有防锈漆。旧钢管表面锈蚀深度和钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001的有关规定。锈蚀检查应每年一次。检查时,应在锈蚀严重的钢管中抽取3根,在每根锈蚀严重部位横向截断取样检查,当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。 3、扣件为可锻铸造扣件,应符合建设部《钢管脚手架扣件标准》GB 15831的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。 采用[*面板厚度*]厚[*面板类型*],在木工车间制作施工现场组拼,背内楞采用[*竖楞材料*],柱箍采用[*柱箍材料*]围檩加固,采用可回收[*螺栓型号*]对拉螺栓进行加固(地下室外柱采用止水螺栓)。边角处采用木板条找补,保证楞角方直、美观。斜向支撑,采用φ48×3.5钢管斜向加固(尽量取45°)。 第四节、施工工艺技术
一、工艺流程 4
1、柱模板 搭设安装脚手架→沿模板边线贴密封条→立柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检。 二、施工方法
1、模板安装的一般要求 (1) 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前,要清除杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。 (2) 模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下: 1) 两块模板之间拼缝 ≤1mm; 2) 相邻模板之间高低差 ≤1mm; 3) 模板平整度 ≤2mm; 4) 模板平面尺寸偏差 ±3mm。 2、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线,并以该控制线为起点,引出每道细部轴线,根据轴线位置放出细部截面位置尺寸线、模板500mm控制线,以便于模板的安装和校正。当混凝土浇筑完毕,模板拆除以后,开始引测楼层500mm 标高控制线,并根据该500mm 线将板底的控制线直接引测到墙、柱上。 三、检查验收
1、模板及其支架必须符合《混凝土结构工程施工质量验收规范》GB 50204规定: (1) 保证工程结构和构件各部分形状尺寸和相互位置的正确; (2) 具有足够的强度、刚度和稳定性,能可靠地承受新浇混凝土的重量和侧压力,以及在施工过程中所产生的荷载; (3) 构造简单,拆装方便,并便于钢筋的绑扎与安装,以及满足混凝土的浇筑与养护等工艺要求; (4) 模板接缝应严密,不得漏浆。 2、模板安装应满足《混凝土结构工程施工质量验收规范》GB 50204要求: (1) 模板的接缝不应漏浆,在浇筑混凝土前,木模板应浇水润湿,但模板内不应有积水; (2) 模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得影响结构性能或妨碍装饰工程施工的隔离剂; (3) 浇筑混凝土前,模板内杂物应清理干净; (4) 对清水混凝土工程及装饰混凝土工程,应使用能达到设计效果的模板; (5) 以上均为全数观察检查。 3、《混凝土结构工程施工质量验收规范》GB 50204规定,预埋件和预留孔洞的允许偏差见下表 5
项 目 允许偏差(mm) 预埋钢板中心线位置 3 预埋管、预留孔中心线位置 3 插筋 中心线位置 5 外露长度 +10,0 预埋螺栓 中心线位置 2 外露长度 +10,0 预留孔 中心线位置 10 尺寸 +10,0 注:检查中心线位置时,应沿纵、横两个方向测量,并取其中的较大值。 4、《混凝土结构工程施工质量验收规范》GB 50204规定,现浇结构模板安装的允
许偏差及检查方法见下表 项 目 允许偏差(mm) 检查方法 轴线位置 5 钢尺检查 底模上表面标高 ±5 水准仪或拉线、钢尺检查 截面内部尺寸 基础 ±10 钢尺检查
柱、墙、梁 +4,-5 钢尺检查 层高垂直度 不大于5m 6 经纬仪或吊线、钢尺检查
大于5m 8 经纬仪或吊线、钢尺检查 相临两板表面高低差 2 钢尺检查 表面平整度 5 2m靠尺和塞尺检查 注:检查轴线位置时,应沿纵、横两个方向测量,并取其中的较大值。 5、《混凝土结构工程施工质量验收规范》GB 50204规定,预制模板安装允许偏差
及检查方法见下表 项 目 允许偏差(mm) 检验办法
长 度 板、梁 ±5 钢尺量两角边,取其中较大值 薄腹梁、桁架 ±10 柱 0,-10 墙、板 0,-5 宽 度 板、墙板 0,-5 钢尺量一端及中部,取其中较大值 梁、薄腹板、桁架、柱 +2,-5 6
高(厚度) 板 +2,-3 钢尺量一端及中部,取其中较大值 墙 板 0,-5 梁、薄腹板、桁架、柱 +2,-5
侧向弯曲 梁、板、柱 L/1000且≤15 拉线、钢尺量最大弯曲处 墙板、薄腹板、桁架 L/1000且≤15
板表面平整度 3 2m靠尺和塞尺检查 相邻两板表面高度差 1 钢尺检查 对角线 板 7 钢尺量两个对角线 墙 板 5 翘 曲 板、墙板 L/1500 调平尺在两端量测 设计起拱 薄腹板、桁架、梁 ±3 拉线、钢尺量跨中 注:L为构件长度(mm)。
第五节、施工安全保证措施 一、组织保障 1、安全保证体系 7 2、环境保护体系 8 二、技术措施 9
1、±0.000以下模板安装要求 (1) 底板模板安装顺序及技术要点 垫层施工完毕后进行底板模板安装,底板侧模全部采用砖模,沿底板边线外延50mm砌筑240mm厚砖墙,高度=底板厚+450mm,在底板厚度范围内砌筑永久性保护墙,砂浆采用1:3水泥砂浆,上面450nnn部分砌筑临时性保护墙,用混合砂浆砌筑,砖墙内侧抹20mm厚1:3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固,并用钢丝绳将模板拉在底板钢筋上,防止浇筑混凝土时模板上浮。 (2) 墙体模板安装顺序及技术要点 安装墙模前,要对墙体接茬处凿毛,用空压机清除墙体内的杂物,做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象,墙模安装前,在底板上根据放线尺寸贴海绵条,做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 (3) 梁模板安装顺序及技术要点 按设计要求起拱(跨度大于4m时,起拱0.2%),并注意梁的侧模包住底模,下面龙骨包住侧模。 (4) 楼板模板安装顺序及技术要点 楼板模板当采用单块就位时,宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接,然后向中央铺设,按设计要求起拱(跨度大于4m时,起拱0.2%),起拱部位为中间起拱,四周不起拱。 (5) 柱模板安装顺序及技术要点 板块与板块竖向接缝处理,做成企口式拼接,然后加柱箍、支撑体系将柱固定。 2、±0.000以上模板安装要求 (1) 墙体模板安装技术要点 安装墙模前,要对墙体接茬处凿毛,用空压机清除墙体内的杂物,做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象,墙模安装前,在底板上根据放线尺寸贴海绵条,做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 (2) 梁、板模板安装技术要点 楼板模板当采用单块就位时,宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接,然后向中央铺设,按设计要求起拱(跨度大于4m时,起拱0.2%),起拱部位为中间起拱,四周不起拱。 (3) 柱模板安装技术要点 板块与板块竖向接缝处理,做成企口式拼接,然后加柱箍、支撑体系将柱固定。 3、水平混凝土构件模板支撑系统拆除 (1) 拆除模板时,混凝土的强度必须达到一定的要求,如混凝土没有达到规定的强度要提前拆模时,必须经过计算(多留混凝土试块,拆模前混凝土试块经试压)确认其强度能够拆模,才能拆除; (2) 拆模的顺序和方法,应按照模板支撑设计书的规定进行,或采取先支后拆。后支先拆,先拆非承重模板,后拆承重模板的方法,严格遵守从上而下的原则进行拆除; (3) 拆模板时应将拆下的木楞、模板等,随拆随派人运到离基础较远的地方(指定地点)进行堆放,以免基坑附近地面受压造成坑壁塌方;拆除的模料上铁钉应及时
