AutoCAD二次开发技术AutoCAD作为一种通用计算机辅助设计软件,其二维图形设计功能非常强大,目前已广泛应用于机械、电子、电气、建筑、土木、服装等领域,深受国内外众多工程设计人员的喜爱,成为目前世界上应用最广的计算机辅助设计工具。
尽管如此,人们在使用过程中还是发现其存在较多的不足之处,如对于一些特殊曲线的绘制往往较为困难,而对于一些标准件、常用件,虽然从结构上看它们较为相似,但却难以采用AutoCAD提供的复制、镜像、旋转等命令来实现,而必须一笔划一笔划的绘制,显得费时费力。
AutoCAD是一种定位与全球各大领域和各类专业的通用微机CAD平台软件。
到目前为止,Autodesk公司已经相继推出了四代二次开发工具.AutoCAD的二次开发主要涉及以下内容:(1编写各种用户自定义函数并形成若干LISP、ARX、VLX或ADS文件,以及一些DCL文件。
(2建立符合自己要求的菜单文件,一般可在AutoCAD原菜单文件内添加自己的内容,对于AutoCAD2000版本还可增加部分菜单文件,然后经交互方式加入到系统中去。
(3在系统的ACAD.LSP 或类似文件中加入某些内容以便进行各种初始化操作,如在启动时立即装入一些文件等。
(4通过系统对话框设置某些路径。
这些操作在程序开发成功后向其它AutoCAD系统上安装应用,特别是需要大批安装时,需要进行很多文件检索、内容增删、子目录创建、文件拷贝、系统设置等繁琐工作,如能令上述工作全部自动进行,使整个二次开发程序在无人干预的情况下嵌入系统,将大大提高工作效率。
AutoCAD荣登全球绘图软件的龙头宝座,主要是因为它具有开放的体系结构。
它允许用户和开发者采用高级编程语言对其进行扩充和修改,即二次开发,能最大限度地满足用户的特殊要求。
AutoCAD第一版于1982年11月由AutoDESK公司推出,目前大家广泛使用的是AutoCAD2000或2002,最新版本是AutoCAD2004,其二次开发语言及工具也在不断地涌现语言本身不难,难点在对AutoCAD二次开发框架的掌握,其实AutoCAD文件可以当成一个数据库来理解,因此难点就是理解这个数据库的结构和编程方法。
AutoLISP开发方法第一节AutoLISP基本知识一、AutoLISP概论AutoLISP属LISP程序设计语言的扩充。
二、AutoL LISP数据类型1．表表是AutoLISP的基本语法单元，也是最有特色、最灵活的数据类型。
AutoLISP中表的作用同C语言中的数组一样重要。
表是用圆括号“()”括起来的一组数据，可表示为：(元素1 元素2 …)例：三维点(100.O 23.5 11.3)2．符号与其它程序语言一样，AutoLISP也是用符号来代表函数名、常量或变量。
3．字符串字符串可以是任意长的。
4．整数整数即不带小数点的数。
5．实数实数是带有小数点的数，在?到十1之间的小数必须用零作为开始。
6．文件描述等文件描述等用来指定AutoLISP要打开的文件，当AutoLISP函数需要读或写一个文件时，可引用该文件描述符。
7．实体名实体名是分配给一个图中实体的数字标号。
8．选择集选择集是包含一个或多个实体的组。
9．程序和外部子程序在本章中叙述的AutoLISP函数都是子程序，且都是内部子程序。
子程序可以由defun函数重新定义。
10．标点符号(1)单引号单引号(’)表示AutoLIsP的Quote函数，例’ABC苟(Quote ABC)相同。
(2)括号数据表及函数通过括号而被定义并使彼此相隔开。
例如：(十1 2) (一12 4)(3)句号句号被AutoLISP解释器使用的方式有两种。
椫直硎臼凳 惺 菩∈ 悖?/P>另一种被用来将所谓点对这种特殊类型的数据表中的数据项分隔开。
(4)双引号AutoLISP将双引号括起的部分理解成字符串。
(5)分号用以说明AutoLISP程序中的注释行。
(6)空格及换行空格使表中各数据项彼此分开。
换行符也视为空格。
(7)大写和小写在AutoLISP程序中，大写字符和小写字符可被互换使用。
11．弧度AutoLISP使用弧度来度量角度。
许多AutoCAD开发者都用度数来度量角度，所以必要转换。

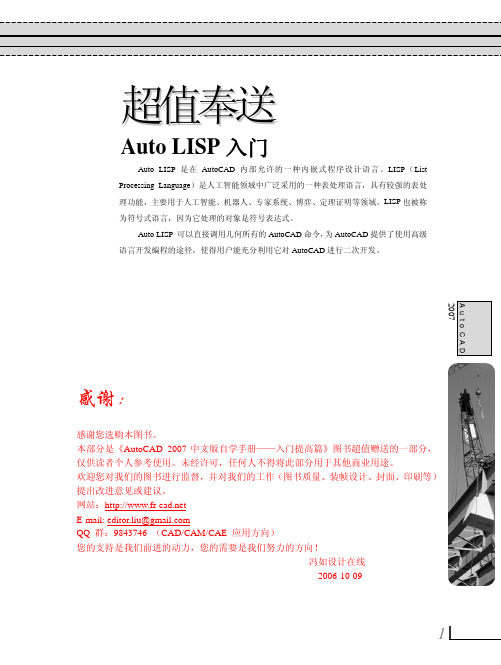

超值奉送Auto LISP 入门Auto LISP 是在AutoCAD 内部允许的一种内嵌式程序设计语言。
LISP （List Processing Language ）是人工智能领域中广泛采用的一种表处理语言，具有较强的表处理功能，主要用于人工智能、机器人、专家系统、博弈、定理证明等领域。
LISP 也被称为符号式语言，因为它处理的对象是符号表达式。
Auto LISP 可以直接调用几何所有的AutoCAD 命令，为AutoCAD 提供了使用高级语言开发编程的途径，使得用户能充分利用它对AutoCAD 进行二次开发。
感谢：感谢您选购本图书。
本部分是《AutoCAD 2007中文版自学手册——入门提高篇》图书超值赠送的一部分，仅供读者个人参考使用。
未经许可，任何人不得将此部分用于其他商业用途。
欢迎您对我们的图书进行监督，并对我们的工作（图书质量、装帧设计、封面、印刷等）提出改进意见或建议。
网站：E-mail: editor.liu@QQ 群：9843746 （CAD/CAM/CAE 应用方向）您的支持是我们前进的动力，您的需要是我们努力的方向！冯如设计在线 2006-10-09A.1 Auto LISP基本函数自从AutoCAD RA.01 开始，出现了Visual LISP 语言，它是Autodesk公司为增强Auto LISP 程序开发能力而设计的软件工具，为Auto LISP增加了许多新的函数。
Visual LISP的集成开发环境提供很多特性，使用户创建和修改源代码、测试和调试程序更加方便。
自从Auto LISP 嵌入AutoCAD 之后，使仅仅作为交互式图形编辑软件的AutoCAD，通过编程使之能真正进行计算机辅助设计、绘图。
由于LISP灵活多变、易于学习和使用，因而使AutoCAD 成为功能很强大的工具性软件。
随着AutoCAD版本的升级，Auto LISP 的功能不断得到扩充和增强，主要功能如下：z能够把数据和程序统一表达为表结构，即S-表达式，因此可以把程序当作数据来处理，以可以把数据当作程序来执行；z有图形处理和程控方面的函数，可以直接调用AutoCAD的所有命令；z扩充了AutoCAD应用的特殊功能；z主要控制结构采用递归方式，使得程序设计简单易懂。
AutoLISP详细讲解AutoLISP详细讲解1.加法格式(+ num1 num2 num3…)此函数（＋）计算加号（＋）右边所有数字的和(+ num1 num2 num3…)。
这些数字可以是整数或实数。
如果均为整数，则和为整数；如果均为实数，则和为实数。
但是如果既有整数又有实数，则和为实数。
如下所示，在前两个例子中，所有数字均为整数，所以结果是整数。
在第三个例子中，一个是实数（50.0），故结果为实数。
示例：Command:（+2 5）返回7Command:（+2 30 4 50）返回86Command:（+2 30 4 50.0）返回86.02. 减法格式(- num1 num2 num3…）此函数（－）从第一个数中减去第二个数（num1-num2）。
如果多于两个数，就用第一个数字减去其后所有数字的和［num1-(num2+num3…)］。
在下面的第一个例子中，28减去14后返回14。
因为两个数均为整数，结果亦为整数。
在第三个例子中20与10.0相加，并用50减去两数的和（30.0），返回一个实数20.0。
示例：Command：(- 28 14) 返回14Command：（- 25 7 11）返回７Command：（－50 20 10.0）返回20.0Command：（－20 30）返回河0Command：（－20.0 30.0）返回-10.03.乘法格式（* num1 num2 num3…）此函数（＊）计算乘号右边所有数字的乘积( num1×num2×num3…)。
若均为整数，它们的乘积亦为整数；若其中含有一个实数，乘积即为实数。
示例：Command : (* 2 5) 返回10Command : (* 2 5 3) 返回30Command : (* 25 3 2.0) 返回60.0Command : (* 2 -5.5) 返回-11.0Command : (* 2.0 -5.5 -2) 返回22.04.除法格式（/ num1 num2 num3…）此函数（／）用第一个数除以第二个数。
学习AutoCAD二次开发技术的体会1 引言AutoCAD是一套向量式计算机辅助制图软件，具有强大的图形处理功能，目前它已经广泛应用于机械、电子、电气、建筑、土木服装等行业和领域。
最初版本的AutoCAD是在1982年发布的。
AutoCAD开放的结构体系，为用户提供了多种二次开发的工具，使得它的缺陷之处可以得到弥补，因此三十多年来它持续拥有旺盛的生命力。
AutoCAD的二次开发，能够实现参数化绘图，允许用户开发自己的命令、标准库文件和各种应用程序，能充分发挥AutoCAD的功能。
本文将介绍我学习Visual LISP这一种工具进行开发的过程和体会，说明我在学习过程中体会到的二次开发的特点和一些优点，并举一些具体例子。
2实施过程2.1LISP语言的主要学习内容总结2.1.1变量及其赋值:（1）LISP语言中变量的使用比较灵活，变量不用先定义和指定类型，需要的时候直接引入，而且其内容较为随意，可以是整数、实型数、字符串、点、表等等。
（2）变量的赋值主要用setq语句，格式为(setq 变量名要赋的内容)。
2.1.2基本的运算函数和数学函数:（1）加、减、乘、除、取余运算函数名分别为“+”、“-”、“*”、“/”、“rem”函数使用格式为(符号数1 数2 [数3…]）。
（2）基本初等函数:指数函数（expt 底数自变量值）。
自然指数函数、自然对数函数、正弦、余弦、反正切、根式、绝对值函数分别是exp、log、sin、cos、atan、sqrt、abs，调用格式为:(函数名自变量值)。
2.1.3表处理函数:(1)表构造函数:(list n1 n2 n3 n4 […]),返回一个表。
配合赋值语句可把表赋值给变量，如(setq biao (list 1 2 3 4))，就把（1 2 3 4）赋给变量biao。
(2)表长度运算:（length 表），返回表元素的个数。
(3)表中元素的提取:(car 表)返回表中第一个元素。
浅谈基于ＡｕｔｏＬＩＳＰ的ＡｕｔｏＣＡＤ二次开发技术在以AutoCAD制图的工程应用中，经常需要开发一些符合工程需求的AutoCAD工具。
AutoLISP语言是一种对AutoCAD进行二次开发的灵活手段。
本文通过一个从上到下逐行写文本的简单程序，探讨了基于AutoLISP的AutoCAD二次开发程序设计的基本步骤和具体实现过程。
标签：AutoCAD AutoLISP 二次开发AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图和设计软件包，它具有易于掌握、使用方便、体系开放等特点。
已广泛应用于机械、建筑、电子、土木工程、轻工等各个领域。
目前AutoCAD最新的版本是AutoCAD2006。
一、AutoLISP及二次开发的概念AutoLISP 语言是嵌入在AutoCAD内部的LISP编程语言，它是LISP语言与AutoCAD有机结合的产物。
AutoLISP的嵌入使AutoCAD真正成为能进行计算机辅助设计、绘图的CAD软件。
在使用AutoCAD制图中，大量操作都是通过鼠标点击控件和键盘输入相应参数组合实现的。
有时在制图过程中会需要做大量重复的操作，这些操作又具有一定的规律。
那么，便可以通过AutoLISP开发出AutoCAD中可以使用的自定义控件，在点击该控件后，大量繁琐的执行过程交由后台执行，用户仅需输入一些必要的参数，即可实现制图效果。
这种方法就是所谓的“二次开发”。
显然，二次开发能够提高工作的效率和减轻工作量。
二、使用AutoLISP进行二次开发的实例及过程剖析（一）题目。
下面通过编写一个从上到下逐行写文本的小程序段来简要分析AutoLISP的开发过程。
题目要求如下：1. 用户只需点击一个自定义工具按钮，系统即会提示用户输入首行文本所在位置、相邻两行文本偏移量、文本高度这三个参数。
其中，首行文本所在位置由鼠标在屏幕上点击获得，文本高度默认值为4。
2. 用户依次输入文本，回车表示结束当行输入。
