光纤激光器和放大器

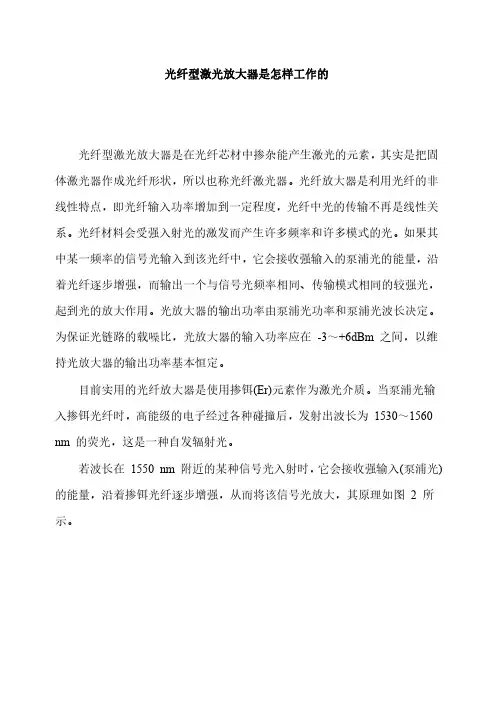

光纤型激光放大器是怎样工作的光纤型激光放大器是在光纤芯材中掺杂能产生激光的元素，其实是把固体激光器作成光纤形状，所以也称光纤激光器。

光纤放大器是利用光纤的非线性特点，即光纤输入功率增加到一定程度，光纤中光的传输不再是线性关系。

光纤材料会受强入射光的激发而产生许多频率和许多模式的光。

如果其中某一频率的信号光输入到该光纤中，它会接收强输入的泵浦光的能量，沿着光纤逐步增强，而输出一个与信号光频率相同、传输模式相同的较强光，起到光的放大作用。

光放大器的输出功率由泵浦光功率和泵浦光波长决定。

为保证光链路的载噪比，光放大器的输入功率应在-3～+6dBm之间，以维持光放大器的输出功率基本恒定。

目前实用的光纤放大器是使用掺铒(Er)元素作为激光介质。

当泵浦光输入掺铒光纤时，高能级的电子经过各种碰撞后，发射出波长为1530～1560 nm的荧光，这是一种自发辐射光。

若波长在1550nm附近的某种信号光入射时，它会接收强输入(泵浦光)的能量，沿着掺铒光纤逐步增强，从而将该信号光放大，其原理如图2所示。

当泵浦光输入掺镨(Pr)光纤时，输出光的波长为1310nm，这种光放大器虽已做过大量试验，但还没有进入实用阶段。

光纤型激光放大器的优点是：与光纤的连接性能好，光的偏振方向无相关性(与增益无关)，可获得高的放大增益。

什么是光放大器?它与激光器有何区别？光放大器是一种不用再生调制信号而直接放大光信号的设备。

其实质是在泵浦光的作用下，用输入的光信号去激励已经实现粒子数反转的激活物质，得到强度增大的光。

它与激光器的区别在于反馈量的不同，激光器反馈较强以实现光振荡，而光放大器反馈较小，要抑制光振荡。

这一点非常类似电信号处理中放大器和振荡器的关系。

光放大器的基本原理是进行能量转换，利用激光物质将外界能量转化为光能量，实现对入射光信号的放大。

光放大器主要有两种：一种是半导体材料制成的半导体激光放大器；另一种是用一段光纤产生光放大作用，称为光纤型激光放大器。

大模场面积光纤高功率光纤激光器与光纤放大器随着大功率半导体激光技术的发展，半导体激光泵浦的固体激光器（DPSSL）在很大程度上克服了灯泵浦固体激光器的效率低、规模难以扩大、亮度随规模扩大而增大有限、介质热变形导致的光束质量下降等问题。

随着半导体激光器阵列价格的下降和固体激光器性能的提高，高功率DPSSL必将获得更为广泛的应用。

虽然DPSSL相对于CO2和灯泵Nd：YAG具有很大的优越性和竞争力，但由于在激光产生时总有一部分能量以无辐射跃迁的方式转换为热，对于常规的棒状DPSSL，高功率时存在严重的热透镜和热致双折射效应，从而使得光束质量下降。

这部分热能量如何从棒状激光介质中散发、排除，成为获得高光束质量、高功率输出的关键。

将块状激光介质做成薄片或拉成细长光纤形状，将会有效增大散热表面积，使表面积/体积比大大提高，有利于固体激光器散热问题的解决，这就是高功率固体激光器发展的两个重要方向：薄片激光器和光纤激光器。

通常所说的光纤激光器，就是采用光纤作为激光介质的激光器，通过在光纤基质材料中掺杂不同的稀土离子，获得所对应波段的激光输出。

对于常规的单模光纤激光器，要求注入到纤芯的泵浦光也必须为单模，这限制了泵浦光的入纤效率，导致光纤激光器的输出功率和效率较低。

双包层光纤的提出，为提高光纤激光器的输出功率和转换效率提供了有效的技术途径，改变了光纤激光器只能作为一种小功率光子器件的历史。

考虑到量子转换效率、抗激光损伤阈值和基底损耗等原因，掺镱石英双包层光纤是实现高功率光纤激光器或放大器的最佳选择。

随着双包层光纤制作工艺和高功率半导体激光泵浦技术的发展，单根双包层光纤激光器的输出功率逐步提高，连续输出功率已经达到千瓦级。

大模场面积双包层光纤双包层光纤中折射率呈典型的阶跃式分布，对于圆形的掺杂纤芯，双包层光纤激光器能否实现单模激光输出，取决于纤芯的直径d和数值孔径NA0，实际的单模条件为归一化频率。

要保证双包层光纤激光器实现单模激光输出，纤芯的参数必须满足上述条件。

什么是光纤激光器——激光英才网光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。

光纤激光器的类型按照光纤材料的种类，光纤激光器可分为：1．晶体光纤激光器。

工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+：YAG单晶光纤激光器等。

2．非线性光学型光纤激光器。

主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。

3．稀土类掺杂光纤激光器。

光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器。

4．塑料光纤激光器。

向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。

光纤激光器的优势光纤激光器作为第三代激光技术的代表，具有以下优势：（1）玻璃光纤制造成本低、技术成熟及其光纤的可饶性所带来的小型化、集约化优势。

（2）玻璃光纤对入射泵浦光不需要像晶体那样的严格的相位匹配，这是由于玻璃基质Stark 分裂引起的非均匀展宽造成吸收带较宽的缘故。

（3）玻璃材料具有极低的体积面积比，散热快、损耗低，所以上转换效率较高，激光阈值低。

（4）输出激光波长多：这是因为稀土离子能级非常丰富及其稀土离子种类之多。

（5）可调谐性：由于稀土离子能级宽和玻璃光纤的荧光谱较宽。

（6）由于光纤激光器的谐振腔内无光学镜片，具有免调节、免维护、高稳定性的优点，这是传统激光器无法比拟的。

（7）光纤导出，使得激光器能轻易胜任各种多维任意空间加工应用，使机械系统的设计变得非常简单。

（8）胜任恶劣的工作环境，对灰尘、震荡、冲击、湿度、温度具有很高的容忍度。

（9）不需热电制冷和水冷，只需简单的风冷。

（10）高的电光效率：综合电光效率高达20%以上，大幅度节约工作时的耗电，节约运行成本。

（11）高功率,目前商用化的光纤激光器是六千瓦。

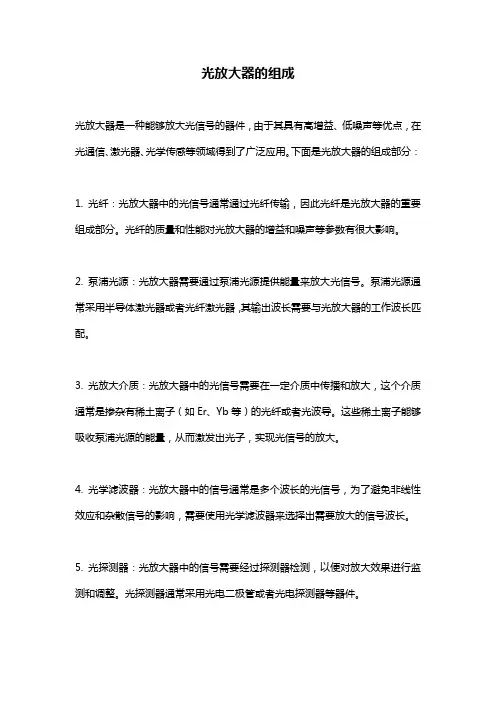

光放大器的组成
光放大器是一种能够放大光信号的器件，由于其具有高增益、低噪声等优点，在光通信、激光器、光学传感等领域得到了广泛应用。

下面是光放大器的组成部分：
1. 光纤：光放大器中的光信号通常通过光纤传输，因此光纤是光放大器的重要组成部分。

光纤的质量和性能对光放大器的增益和噪声等参数有很大影响。

2. 泵浦光源：光放大器需要通过泵浦光源提供能量来放大光信号。

泵浦光源通常采用半导体激光器或者光纤激光器，其输出波长需要与光放大器的工作波长匹配。

3. 光放大介质：光放大器中的光信号需要在一定介质中传播和放大，这个介质通常是掺杂有稀土离子（如Er、Yb等）的光纤或者光波导。

这些稀土离子能够吸收泵浦光源的能量，从而激发出光子，实现光信号的放大。

4. 光学滤波器：光放大器中的信号通常是多个波长的光信号，为了避免非线性效应和杂散信号的影响，需要使用光学滤波器来选择出需要放大的信号波长。

5. 光探测器：光放大器中的信号需要经过探测器检测，以便对放大效果进行监测和调整。

光探测器通常采用光电二极管或者光电探测器等器件。

以上是光放大器的主要组成部分，不同类型的光放大器可能会有所不同。

例如，光纤放大器中的光放大介质就是掺杂有稀土离子的光纤，而半导体光放大器中的光放大介质则是半导体材料。

激光设备分类激光设备是一类利用激光技术进行工作的设备，广泛应用于科研、医疗、工业、通信等领域。

根据不同的激光器类型和应用需求，激光设备可以分为多个不同的分类。

本文将介绍几种常见的激光设备分类。

一、气体激光器气体激光器是利用气体分子之间的能级跃迁来产生激光的设备。

根据不同的激光介质，气体激光器可以分为氦氖激光器、二氧化碳激光器、氖气激光器等。

其中，氦氖激光器是最早被发现和研究的气体激光器，主要用于科研、医疗和教学等领域；二氧化碳激光器在工业加工和医疗美容等领域有着广泛的应用。

二、固体激光器固体激光器是以固体晶体或玻璃为激活介质的激光器。

根据不同的激活介质和能级结构，固体激光器可以分为Nd:YAG激光器、Nd:YVO4激光器、钛宝石激光器等。

这些固体激光器在工业加工、材料加工、激光打标等领域有着广泛的应用。

三、半导体激光器半导体激光器是利用半导体材料的PN结构产生激光的设备。

由于其具有小体积、高效率、低成本的特点，半导体激光器在通信、显示、医疗、雷达等领域得到了广泛的应用。

常见的半导体激光器包括激光二极管、垂直腔面发射激光器、量子级联激光器等。

四、光纤激光器光纤激光器是利用光纤作为激光输出通道的激光器。

由于光纤具有柔性、耐高温、小尺寸等特点，光纤激光器在通信、激光加工、医疗等领域具有广泛的应用前景。

光纤激光器主要包括光纤光源、光纤放大器和光纤激光器三个部分。

五、飞秒激光器飞秒激光器是一种具有极短脉冲宽度的激光器，脉冲宽度一般在飞秒（10^-15秒）量级。

由于其极短的脉冲宽度，飞秒激光器在材料加工、医疗、科研等领域有着广泛的应用。

飞秒激光器主要包括飞秒脉冲激光器和飞秒振荡器两种类型。

六、二极管激光器二极管激光器是一种利用半导体二极管工作的激光器，具有小体积、低功耗、长寿命等优点。

二极管激光器在光存储、激光打印、光通信等领域有着广泛的应用。

根据不同的工作方式和结构，二极管激光器可以分为连续工作二极管激光器和脉冲工作二极管激光器。

光纤激光器是一种利用光学元件将电能转换为光能，并实现高精度光
束成像的一种高科技激光光源。

光纤激光器是一种具有高效率、高稳
定性、可靠性以及长期可靠性的激光光源，可广泛应用于仪器仪表、
光源测试、显示屏、临床仪器、生命科学研究、激光通信等领域。

光纤激光器的原理主要分为三部分：光纤放大器、光强隔离器和镜头
系统。

首先，一定功率的激光管在光纤放大器的作用下将原始输入的
小功率能量肃化输入，放大器会产生一种高质量的激光，而这种激光
则被输入光纤光栅，并由其穿过。

其次，光纤光栅将激光分散成多个
波长，而光强隔离器的作用则是过滤掉其他不相容的频率激光。

最后，激光通过镜头系统的作用，被凝聚成一束微小的光柱，再被聚焦到目
标区域，以实现质量较高的高精度图象输出。

光纤激光器的特点在于其具有良好的耦合效率、良好的耦合效率和比
较低的原理功耗。

相比传统激光源，光纤激光器可节省测量空间，可
运行在任何环境，因此成为众多激光应用领域中使用最广泛的光源之一。

此外，光纤激光器具有易于调节、无公害等优点，使用十分方便，而且其维护成本也比传统激光源低。

总而言之，光纤激光器具有高性能、可靠性、经济性和环境友好等优点，因此应用在各种领域，逐渐成为新时代激光产品的新宠。

它的出
现使传统的激光源得到有效的取代，使激光行业及其应用的技术越来
越发展壮大。

mopa光纤激光器原理光纤激光器是一种新型的光学器件，它是一种基于光纤的激光源，利用高强度的激光束加工材料，具有高效率、高速度、高精度、高稳定性等优点，广泛应用于材料切割、焊接、标记、雕刻等领域。

本文将介绍MOPA光纤激光器的原理。

一、MOPA光纤激光器的基本结构和工作原理MOPA光纤激光器是Master Oscillator Power Amplifier（主振荡器功率放大器）的简称，它由三个部分组成：主振荡器、放大器和光纤输出器。

主振荡器：产生特定的激光波长，通常使用固态激光器或半导体激光器作为主振荡器。

放大器：将主振荡器输出的激光信号进行放大并调整，使其满足应用的需求。

光纤输出器：将放大器输出的激光信号通过光纤输出，可以更方便地引导激光束到需要处理的地方。

主振荡器产生特定波长的光信号，然后该信号通过放大器进行放大和调整。

放大器中使用的技术通常为光泵浦和光纤放大。

光泵浦是指用高功率的光源激发所需放大的光信号，激活放大器材料中的电子，使其跃迁到高能态，而光纤放大是指通过拉长光纤长度，以确保光在纤芯中传输的时间更长，从而增加信号的强度。

在MOPA光纤激光器中，放大器将信号放大到需要的强度，然后经过光纤输出器输出，以应用于材料处理等领域。

MOPA光纤激光器有以下优势：1. 可调谐波长：通过改变主振荡器，可以产生不同波长的激光，适用于各种不同的应用。

2. 高品质激光束：由于该激光器采用光纤传输，可以获得非常高质量、可靠、高稳定性的激光束。

3. 高效率：与其他激光器相比，MOPA光纤激光器具有更高的电光转换效率。

4. 高速度：由于该激光器能够产生高强度的激光束，因此可以实现快速、高速的加工。

5. 简单的维护：由于光纤激光器没有其他激光器所需的优势，维护比其他激光器更简单。

总之，MOPA光纤激光器是一种新型的光学器件，具有广泛的应用前景，是先进制造和精密加工领域的重要工具。

光纤激光器的基本结构光纤激光器是一种基于光纤的固态激光器，具有高效、稳定、可靠等优点，被广泛应用于通信、制造业、医疗等领域。

它的基本结构包括泵浦光源、光纤放大器、光纤反射镜和激光输出光纤。

下面将详细介绍每个部分的结构和作用。

一、泵浦光源泵浦光源是光纤激光器的核心部件，它的作用是提供能量激发光纤中的掺杂物，使其产生激光。

常用的泵浦光源有半导体泵浦二极管、光纤耦合的激光二极管等。

半导体泵浦二极管是最常用的泵浦光源，它的结构由n型和p型半导体材料组成，两端连接金属电极。

当电流流过二极管时，n型和p型半导体之间的结电场使得电子和空穴结合并释放出能量，这种能量被传递到掺杂光纤中，使其产生激光。

光纤耦合的激光二极管是一种将激光通过光纤耦合到掺光纤中的泵浦光源，它的结构由激光二极管、光纤耦合器和掺光纤组成。

二、光纤放大器光纤放大器是光纤激光器中的另一个关键部件，它的作用是将泵浦光源产生的激光放大。

光纤放大器的结构包括掺杂光纤、泵浦光源和光纤反射镜。

当泵浦光源激发掺杂光纤中的掺杂物时，产生的激光被反射到光纤反射镜上，不断地被反射和放大，最终形成高质量的激光输出。

三、光纤反射镜光纤反射镜是将激光反射回掺杂光纤中的镜子，它的结构包括镜头和反射膜。

当激光经过反射膜时，一部分激光被反射回掺杂光纤中，使其不断地被反射和放大，最终形成高质量的激光输出。

四、激光输出光纤激光输出光纤是将产生的激光传输到需要的地方的光纤，它的结构和普通光纤类似。

激光输出光纤的质量对激光器的输出功率和稳定性有很大的影响，因此要选择高质量的光纤。

总的来说，光纤激光器的基本结构包括泵浦光源、光纤放大器、光纤反射镜和激光输出光纤。

这些部件的结构和作用紧密相连，协同工作，才能产生高质量的激光输出。
