1.2 目的是统一产品的生产、装配标准，规范室外落地式无跳纤光缆交接箱产品的采购、施工、验收和维护。
1.3 本规范作为室外落地式无跳纤光缆交接箱产品的生产、采购、工程设计和施工验收的依据，适用于中国电信广西分公司范围内，各种基于PON 的FTTH接入网的新建和扩建工程。
2、引用标准2.1 GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温2.2 GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温2.3 GB/T 2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db 交变湿热（12h＋12h循环）2.4 GB/T 2423.10-2008 电工电子产品环境试验第2部分：试验方法试验Fc: 振动(正弦)2.5 GB/T 2423.17-2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾2.6 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划2.7 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）2.8 GB/T 2518-2008 连续热镀锌钢板及钢带2.9 GB/T 3873-1983 通信设备产品包装通用技术条件2.10 GB 4208-2008 外壳防护等级(IP代码)2.11 GB/T 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验2.12 GB/T 9286-1998 色漆和清漆漆膜的划格试验2.13 GB/T 2408-2008 塑料燃烧性能的测定水平法和垂直法2.14 GB/T 12507.1-2000 光纤光缆连接器第1部分：总规范2.15 YD/T 778-2006 光纤配线架2.16 YD/T 1117-2001 全光纤型分支器件技术条件2.17 YD/T 1272.3-2005 光纤活动连接器第3部分:SC型2.18 SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求2.19 SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法2.20 GSB 05-1426-2001 漆膜颜色标准样卡3、室外落地式无跳纤光缆交接箱主要技术通用要求3.1 使用条件工作温度：-40℃~ +60℃（室外型）相对湿度：≤95%（+40℃时）（室外型）大气压力：70kPa～106kPa3.2 外观与结构3.2.1外形尺寸落地式无跳纤光缆交接箱箱体的外形尺寸一般不宜超过 1500mm×800mm×400mm(高×宽×深)。
中国电信集团公司 发布保密等级：公开发放目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 产品分类 (4)3.1 通则 (4)3.2 规格 (4)3.3 产品型号和标记 (4)4 要求 (5)4.1 结构 (5)4.2 交货长度 (12)4.3 性能要求 (12)5 试验方法 (15)5.1 总则 (15)5.2 光缆结构检查 (15)5.3 光缆标志检查 (15)5.4 光缆长度检查 (16)5.5 光缆的机械性能试验 (16)5.6 光缆的环境性能试验 (18)6 检验规则 (19)6.1 总则 (19)6.2 术语限定 (19)6.3 出厂检验 (19)6.4 型式检验 (20)7 标志、使用说明书 (21)7.1 标志 (21)7.2 使用说明书 (21)8 包装、运输和贮存 (21)8.1 包装 (21)8.2 运输和贮存 (22)附录A 各种结构光缆的典型图(资料性附录) (23)Q/CT 2355—2011前 言本标准按照《中国电信技术标准编写指南》给出的规则起草。
本标准是中国电信ODN技术要求的系列标准之一，该系列标准的结构和名称预计如下：（1） 中国电信无源光分路器技术要求（2） 中国电信光总配线架技术要求（3） 中国电信光纤配线架技术要求（4） 中国电信局内调度光缆技术要求（5） 中国电信接入网光缆技术要求（6） 中国电信用户引入蝶形光缆技术要求（7） 中国电信光缆接头盒技术要求（8） 中国电信光缆分纤盒技术要求（9） 中国电信光缆分光分纤盒技术要求（10） 中国电信光缆交接箱技术要求（11） 中国电信适配器技术要求（12） 中国电信现场组装光纤活动连接器技术要求（13） 中国电信单芯光纤机械式接续子技术要求（14） 中国电信光纤面板技术要求本标准由中国电信集团公司提出并归口。
本标准主要起草单位：北京研究院、江苏分公司、湖北分公司、浙江分公司、广东分公司、甘肃分公司本标准主要起草人：吕宏伟、李全涛、林文龙、曾锐峰、郭娇霞1 范围本标准规定了城域网用光缆的分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输、贮存的要求。
光缆交接箱技术说明书V2.1 GJJ01-01B XXXX有限公司一、产品介绍随着电信营商4G、FTTX宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于 EPON/GPON 的 FTTX网络结构，已成为运营商通信传输线路的首选方案。
光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。
光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。
光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。
光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。
按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。
XXXX电子有限公司开发的光缆交接箱HHGJJ01-01B，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商 3G和4G 网络、光进铜退、FTTX、城域网传输改造等项目中，特点：1、箱体采用高强度的国际航空材料SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压而成，使用寿命长，防老化、抗辐射;表面不需任何防护，具备全天候防护功能。
2、箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结。
3、箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
4、箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
5、有可靠的光缆固定和接地保护装置。
6、适合于单芯和带状光缆的成端。
7、模块化设计，布局合理，功能多，密度大。
构成:一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。
1 、总则1.1 总则说明与评价准则1.1.1 投标者应仔细阅读招标书中规定的所有条款。
1.1.2 投标者提供的产品技术规格应与招标书中提出的要求一致。
投标者也可推荐出与招标书中规定的规格类似的定型产品,但必须提供详细的技术规格偏差表。
1.1.3 投标者可推荐应用最新技术制造的产品,但其规格应相当于或超过招标书中陈述的技术规格。
产品的性能、可靠性与耐久性必须有显著的提高,并在投标书中就选择该产品的意图,提供详尽的证明文件及解释。
1.1.4 招标采购的设备应设计先进,采用经过验证的新工艺、新技术。
投标者应提供设备供应商(厂家)在生产该设备中的经验方面的资料,并附有主要用户名单以作参考,如果可能,可将其它用户使用满意的证明(鉴定书)同时附上。
1.1.5 评标及对中标者的选择以项目的总价格为基础,包括给予整个项目的折扣。
1.1.6 为本项目提供的设备类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的设备类型。
请以单独附件的形式提供相关证明材料，证明材料的具体要求见下表。
各表中至少20％的供货纪录需提供证明材料，证明材料（仅限供货合同及对应的发票复印件）应尽量覆盖招标方所要求的各种规格的设备。
招标方保留核实的权力。
2000年至2012年SMC材质光交接箱供货记录1.2 技术规格总则1.2.1 除非在技术规范书中另作规定,均用国际单位制(SI)度量所有设备。
1.2.2 除非在技术规范书中另作规定,所有设备的设计和制造应符合相关行业标准，并一一列出。
1.2.3 设备的金属构件表面除了加工装配面和电镀表面以外,都应进行防锈或喷涂处理。
在装配前,对封闭结构的内表面也有必要进行防锈或喷涂处理。
处理质量应符合SSPC标准。
投标者应向买方提供有关涂漆颜色的详细情况。
涂漆的颜色应在签订合同时决定。
1.2.4 所有的投标设备都应经过检验,且备有有效的试验报告。
1.2.5 投标方提供技术文件至少包括以下内容：1.2.5.1 设备产品的制造工艺方法及质量保证措施；1.2.5.2设备产品的结构、材料及各部分的详细尺寸和重量、容量；1.2.5.3 设备产品的第三方检测报告及工厂内部验证测试报告；1.2.5.4 投标方主要的生产设备及检测仪器、仪表类型。
3.3.4按箱内配置适配器类型可分为 FC 、SC 、LC 型。
三、光缆交接箱组成、形式及分类3.1 组成通信光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。
3.2型式通信光缆交接箱可以落地、架空安装。
3.3分类 光缆交接箱按箱体结构分为单、 双面两种类型，需求类型以合同为准。
25mm 、深度为200mm （如图所示），模块上两导轨之间的距离为:分路器的托盘安装容量可分为 17芯和34芯，可分别适用于尾纤型分光器和适配器封装型分光器的安装。
0Qinfill sii ^11 sii Bl I ail siisirSiTsirSirSiBIII图3.1 12芯熔接配线一体化模块3.3.13.3.2光缆交接箱内部结构件托盘为熔接配线一体化模块。
3.3.3 单层12芯熔接配线一体化模块标准外形尺寸为：宽度为334mm 、高度为 312mm 。
应用于光fl / n——312 —、U U LT匸 u 刊n a335芯托盘尺寸应通用、互换；应可通过增配附件与其它12芯端子盘兼容，满足与4.3.1箱体材料本物料集中采购的室外型箱体材料为SMC 或科隆箱体。
（1 ）采用SMC 或科隆（不加喷塑防腐处理）的室外型箱体材料1）用于制造箱体外部的SMC 非金属材料（不饱和聚酯玻璃纤维模压增强塑料）的制件 应无脱层、空洞等缺陷。
在经腐蚀性液体试验后应无应力裂纹、无涂层剥落、无蜕皮、无颜 色改变。
2）非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为自熄性材料，其燃烧性应能通过阻燃试验的要求。
3）非金属材料板主体部分厚度不小于 16 mm 。
要求材料具有高度的抗损坏能力，冲击 强度（无缺口）达到 284 KJ/ rf,弯曲强度达到278 MPa ，弯曲弹性模量达到 1.47*104 MPa ，压缩强度达到112 MPa ，拉伸强度达到117 MPa 。
4）箱体单面结构的非金属材料板不允许接头，应同一强度、同一级别。

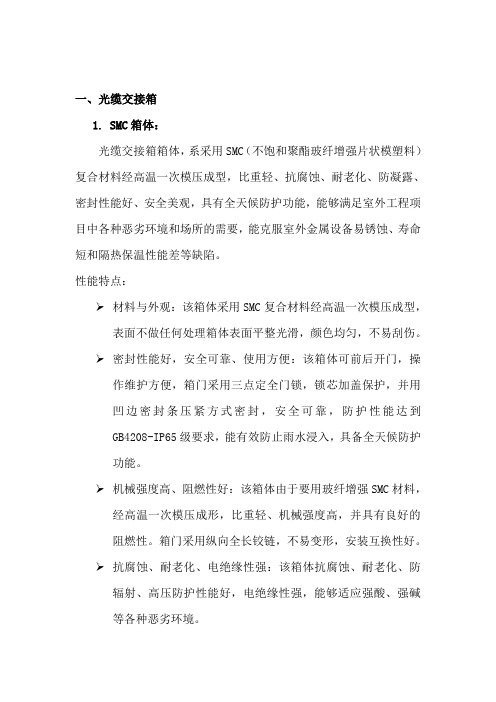

一、光缆交接箱1.SMC箱体：光缆交接箱箱体，系采用SMC（不饱和聚酯玻纤增强片状模塑料）复合材料经高温一次模压成型，比重轻、抗腐蚀、耐老化、防凝露、密封性能好、安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，能克服室外金属设备易锈蚀、寿命短和隔热保温性能差等缺陷。
性能特点：➢材料与外观：该箱体采用SMC复合材料经高温一次模压成型，表面不做任何处理箱体表面平整光滑，颜色均匀，不易刮伤。
➢密封性能好，安全可靠、使用方便：该箱体可前后开门，操作维护方便，箱门采用三点定全门锁，锁芯加盖保护，并用凹边密封条压紧方式密封，安全可靠，防护性能达到GB4208-IP65级要求，能有效防止雨水浸入，具备全天候防护功能。
➢机械强度高、阻燃性好：该箱体由于要用玻纤增强SMC材料，经高温一次模压成形，比重轻、机械强度高，并具有良好的阻燃性。
箱门采用纵向全长铰链，不易变形，安装互换性好。
➢抗腐蚀、耐老化、电绝缘性强：该箱体抗腐蚀、耐老化、防辐射、高压防护性能好，电绝缘性强，能够适应强酸、强碱等各种恶劣环境。
➢耐高温、防凝露：该箱体由于采用SMC材料，具有金属材料无法比拟的隔热保温性能，耐高温，并能有效防止水汽凝结。
➢该箱体可配套底座，落地、架空或壁挂安装。
技术指标.2.不锈钢箱体：光缆交接箱箱体采用不锈钢材料。
具有防护能力强、坚固耐用的优点。
性能特点：✧模块化设计提供了最大的灵活性，满足当前和未来发展的需要。
✧箱体外表静电喷涂，抗腐蚀和抗老化能力强，防凝露效果优越，使用寿命大于25年。
✧模块托盘（熔配单元）可绕左前方转轴旋出90°，装入模块内的适配器呈斜角30°卡接式安装，保证了光纤的弯曲半径和避免了强光灼伤眼睛。
✧熔接盘可旋出90°后再抽出，既便于施工，又便于扩容与维护。
✧箱体内有充裕的布线空间，操作维护方便。
. .✧有可靠的光缆固定、开剥、接地装置。
✧熔接与配线多为一体化模块，需要直通的光纤引入熔接模块中，可直接在熔接托盘上进行熔接。
内部※中国电信广西分公司光纤到户(FTTH）※※室外落地式无跳纤光缆交接箱技术规范※第 1 页目录1.总则 (1)2.引用标准 (1)3.室外落地式无跳纤光缆交接箱主要技术通用要求 (2)3.1使用条件 (2)3.2外观与结构 (2)3.3功能要求 (4)3.4高压防护性能 (5)3.5材料与机械物理性能 (5)3.6密封性能 (6)3.7燃烧性能 (6)3.8运输试验要求 (6)4. 168/144/96芯室外落地式无跳纤光缆交接箱主要技术要求 (7)4.1 分类 (7)4.2 产品外形和内部结构 (7)4.3 主要配置 (10)4.4工作单元结构 (11)4.5 编号规则 (15)4.6光分及端口记录表 (18)4.7 主干光缆记录表 (18)4.8 配光缆记录表 (19)1、总则1.1 为全面推进广西电信FTTH接入网建设，满足可通过逐步增加光分路器数量实现端口扩容的建设需求，特制定中国电信广西分公司光纤到户（FTTH）室外落地式无跳纤光缆交接箱技术规范。
1.2 目的是统一产品的生产、装配标准，规范室外落地式无跳纤光缆交接箱产品的采购、施工、验收和维护。
1.3 本规范作为室外落地式无跳纤光缆交接箱产品的生产、采购、工程设计和施工验收的依据，适用于中国电信广西分公司范围内，各种基于PON 的FTTH接入网的新建和扩建工程。
2、引用标准2.1 GB/T 2423.1-2019 电工电子产品环境试验第2部分：试验方法试验A：低温2.2 GB/T 2423.2-2019 电工电子产品环境试验第2部分：试验方法试验B：高温2.3 GB/T 2423.4-2019 电工电子产品环境试验第2部分：试验方法试验Db 交变湿热（12h＋12h循环）2.4 GB/T 2423.10-2019 电工电子产品环境试验第2部分：试验方法试验Fc: 振动(正弦)2.5 GB/T 2423.17-2019 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾2.6 GB/T 2828.1-2019 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划2.7 GB/T 2829-2019 周期检验计数抽样程序及表（适用于对过程稳定性的检验）2.8 GB/T 2518-2019 连续热镀锌钢板及钢带2.9 GB/T 3873-1983 通信设备产品包装通用技术条件2.10 GB 4208-2019 外壳防护等级(IP代码)2.11 GB/T 5095.2-2019 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验2.12 GB/T 9286-2019 色漆和清漆漆膜的划格试验2.13 GB/T 2408-2019 塑料燃烧性能的测定水平法和垂直法2.14 GB/T 12507.1-2000 光纤光缆连接器第1部分：总规范2.15 YD/T 778-2019 光纤配线架2.16 YD/T 1117-2019 全光纤型分支器件技术条件2.17 YD/T 1272.3-2019 光纤活动连接器第3部分:SC型2.18 SJ/T 11363-2019 电子信息产品中有毒有害物质的限量要求2.19 SJ/T 11365-2019 电子信息产品中有毒有害物质的检测方法2.20 GSB 05-1426-2019 漆膜颜色标准样卡3、室外落地式无跳纤光缆交接箱主要技术通用要求3.1 使用条件工作温度：-40℃~ +60℃（室外型）相对湿度：≤95%（+40℃时）（室外型）大气压力：70kPa～106kPa3.2 外观与结构3.2.1外形尺寸落地式无跳纤光缆交接箱箱体的外形尺寸一般不宜超过 1500mm×800mm×400mm(高×宽×深)。
中国电信2011年光缆集中采购招标文件第四卷技术规范书甲方：中国电信集团公司中国电信股份有限公司二零一一年三月目录1. 概述 (3)2. 主要技术要求和指标 (4)3. 质量保证体系 (22)4. 工厂检验 (23)5. 现场验收和最终验收 (23)6. 光缆质量抽检 (24)7. 保修期 (24)8. 服务保证 (25)9. 技术文件 (25)光缆技术规范书1. 概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU—T、IEC建议和中国国家标准、通信行业标准的要求。
1.2 本技术规范书未标明日期的ITU—T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本（截至到发标日）。
，是对招标产品的的基本1.3 本技术规范书确定的相关技术指标均．为．不可偏离项．．．．．要求，投标方拟参与投标的产品必须符合与该产品相关的所有技术要求，不得出现偏离（可以优于）。
1.4 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
1.5 投标方至少应提供包括以下内容的技术文件：（1）光缆制造厂家的名称和地点。
（2）光缆的技术标准和制造方法及质量保证措施。
（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。
（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料等），制造厂家的名称、地点和采购合同号，不可同时列出两种同类材料待选。
（5）光纤光缆使用寿命应≧25年，投标方应说明保证光缆寿命的有关技术措施。
（6）光缆内的光纤线序和光缆端别的识别标记。
（7）投标方需要说明的其它事宜。
1.6 光缆现场验证投标方提供的光缆类型必须是经过现场验证过的。
因此，投标方提供的光缆必须是为两个电信运营部门提供一年以上满意服务的光缆类型，报价的各种光缆现场验证过的长度应不低于以下要求：管道光缆（GYTA）: 100ｋｍ架空光缆（GYTS）: 1000ｋｍ直埋Ⅰ型光缆（GYTA53）：500ｋｍ直埋Ⅱ型光缆（GYTA33）：50ｋｍ阻燃光缆（GYTZA）：10ｋｍ非金属光缆（GYFTY）：50ｋｍ防蚁光缆（GYTA54）：50ｋｍ水底光缆（2ｔ）（GYTA333）：50ｋｍ水底光缆（4ｔ）（GYTA333）：20ｋｍ投标方在技术文件中应提供购买上述类型光缆并投入使用的电信主管部门的名称和地址（包括邮政编码、传真及电话号码）。
中国电信2011年光缆集中采购招标文件第四卷技术规范书甲方：中国电信集团公司中国电信股份有限公司二零一一年三月目录1. 概述 (33)2. 主要技术要求和指标 (44)3. 质量保证体系 (2020)4. 工厂检验 (2121)5. 现场验收和最终验收 (2121)6. 光缆质量抽检 (2222)7. 保修期 (2222)8. 服务保证 (2222)9. 技术文件 (2323)光缆技术规范书1. 概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU—T、IEC建议和中国国家标准、通信行业标准的要求。
1.2 本技术规范书未标明日期的ITU—T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本（截至到发标日）。
1.3 本技术规范书确定的相关技术指标均为不可偏离项，是对招标产品的的基本要求，投标方拟参与投标的产品必须符合与该产品相关的所有技术要求，不得出现偏离（可以优于）。
1.4 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
1.5 投标方至少应提供包括以下内容的技术文件：（1）光缆制造厂家的名称和地点。
（2）光缆的技术标准和制造方法及质量保证措施。
（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。
（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料等），制造厂家的名称、地点和采购合同号，不可同时列出两种同类材料待选。
（5）光纤光缆使用寿命应≧25年，投标方应说明保证光缆寿命的有关技术措施。
（6）光缆内的光纤线序和光缆端别的识别标记。
（7）投标方需要说明的其它事宜。
1.6 光缆现场验证投标方提供的光缆类型必须是经过现场验证过的。
因此，投标方提供的光缆必须是为两个电信运营部门提供一年以上满意服务的光缆类型，报价的各种光缆现场验证过的长度应不低于以下要求：管道光缆（GYTA）: 100ｋｍ架空光缆（GYTS）: 1000ｋｍ直埋Ⅰ型光缆（GYTA53）： 500ｋｍ直埋Ⅱ型光缆（GYTA33）： 50ｋｍ阻燃光缆（GYTZA）： 10ｋｍ非金属光缆（GYFTY）： 50ｋｍ防蚁光缆（GYTA54）： 50ｋｍ水底光缆（2ｔ）（GYTA333）： 50ｋｍ水底光缆（4ｔ）（GYTA333）： 20ｋｍ投标方在技术文件中应提供购买上述类型光缆并投入使用的电信主管部门的名称和地址（包括邮政编码、传真及电话号码）。
光缆交接箱技术规范1 概述随着国内光纤接入网建设的迅猛开展，光缆交接箱作为室外光分支点采用的一种重要配线设备，得到了越来越多的应用。
在此，我们从箱体性能、密封方法、容量问题、进缆根数等方面在设计和使用中应注意的问题予以要求。
本技术要求结合我省地理、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。
为保证广东联通通信建设所用设备的质量确定“通信光缆交接箱技术规范”的相关技术要求。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2423.1-1989 电工电子产品基本环境试验规程试验A：低温试验方法(eqv IEC68-2-2-1974)GB/T 2423.2-1989 电工电子产品基本环境试验规程试验B：高温试验方法(eqv IEC68-2-2-1974)GB/T 2423.4-1993 电工电子产品基本环境试验规程试验D b：交变湿热试验方法GB/T 2423.9-1989 电工电子产品基本环境试验规程试验C b：设备用恒温湿热试验方法GB/T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T 2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T 3047.1-1995 高度进制为20mm的面板、架和柜的基本尺寸系列GB/T 3873-1983 通信设备产品包装通用技术条件GB 4208-1993 外壳防护等级(IP代码)(eqv IEC529-2-1985)GB/T 5095.2-1986 电子设备用机电元件基本试验规程及测量方法，第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验(idt IEC512-2-1985) GB/T 5169.7-1985 电工电子产品着火危险试验本生灯型火焰试验方法GB/T 5267-1985 螺纹紧固件电镀层GB/T 7424-1987 通信光缆的一般要求(eqv CCITTG651.G652)GB/T 11819-1989 光纤的一般要求(eqv IEC793-1-1984)GB/T 12707-1991 工业产品质量分等导则YD/T 611-1993 通信电缆交接箱YD/T 694-2004 总配线架YD/T 988-2007 通信光缆交接箱YD/T 826-1996 FC-PC型单模光纤光缆活动连接器技术条件YD/T 895-1997 SC/PC型单模光纤连接器技术条件YD/T 896-1997 FC/APC型单模光纤连接器技术条件3 规范书相关说明3.1 规范书说明3.1.1 买方保留和拥有对本规范书的解释权和修改权。
三、光缆交接箱组成、形式及分类
3.1 组成
通信光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。
3.2 型式
通信光缆交接箱可以落地、架空安装。
3.3 分类
3.3.1光缆交接箱按箱体结构分为单、双面两种类型，需求类型以合同为准。
3.3.2光缆交接箱内部结构件托盘为熔接配线一体化模块。
3.3.3单层12芯熔接配线一体化模块标准外形尺寸为：宽度为334mm、高度为25mm、深度为200mm（如图所示），模块上两导轨之间的距离为：312mm。
应用于光分路器的托盘安装容量可分为17芯和34芯，可分别适用于尾纤型分光器和适配器封装型分光器的安装。
图3.1 12芯熔接配线一体化模块
3.3.4按箱内配置适配器类型可分为FC、SC、LC型。
3.3.5芯托盘尺寸应通用、互换；应可通过增配附件与其它12芯端子盘兼容，满足与现有箱体的兼容与改造。
四、基本要求
4.3.1 箱体材料
本物料集中采购的室外型箱体材料为SMC或科隆箱体。
（1）采用SMC或科隆（不加喷塑防腐处理）的室外型箱体材料
1)用于制造箱体外部的SMC非金属材料（不饱和聚酯玻璃纤维模压增强塑料）的制件应无脱层、空洞等缺陷。
在经腐蚀性液体试验后应无应力裂纹、无涂层剥落、无蜕皮、无颜色改变。
2)非金属材料零部件(包括绝缘电线、电缆和发泡材料)应为自熄性材料，其燃烧性应能通过阻燃试验的要求。
3)非金属材料板主体部分厚度不小于16 mm。
要求材料具有高度的抗损坏能力，冲击强度（无缺口）达到284 KJ/㎡，弯曲强度达到278 MPa，弯曲弹性模量达到1.47*104 MPa，压缩强度达到112 MPa，拉伸强度达到117 MPa。
4)箱体单面结构的非金属材料板不允许接头，应同一强度、同一级别。
5)所有外露非金属箱体制件应抵抗紫外线，经过模拟太阳辐射试验后，无裂纹、针孔、破损等现象。
4.3.2 连接和紧固
（1）箱体不允许采用无防松装置的螺纹连接作为结构和承载连接。
（2）所有紧固件联结应牢固可靠，紧固件表面电镀处理的金属结构件采用GB/T 2423.17标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。
（3）箱体装配结束后，金属件不得有毛刺，结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。
（4）保护接地处应有明显的接地标志。
（5）箱体密封条粘结应平整牢固，门锁的启闭灵活可靠。
（6）光缆引入时其弯曲半径应大于光缆直径的20倍。
（7）光缆光纤在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。
4.3.3箱外形尺寸
光缆交接箱外形尺寸不宜超过1600mm×1200mm×600mm（高×宽×深）。
光缆交接箱按实际外形规格尺寸供货，如招标人要求按特殊规格外形尺寸供货，应在
合同中注明。
4.3.4 箱体内的过线区
（1）箱体门打开之后应能保证设备顺利安装和维护。
应预留足够的过线容量以满足箱体满配的操作要求。
（2）箱体过线区应考虑线缆引入、固定和接地时操作的便利性、可更换性和可扩容性。
（3）监控信号线、光缆和接地保护专用线应有独立的进线孔，避免相互干扰。
（4）线缆引入孔处应进行密封，防止水和龃齿类动物进入箱体。
（5）当箱体有屏蔽要求时，过线区应考虑增加屏蔽措施。
（6）对于需要提供有源的箱体，应考虑专用的过线孔。
4.3.5箱体及门锁
（1）箱体应具有良好的抗腐蚀耐老化性能,门锁应为防盗结构,具有良好的抗破坏功能。
（2）门锁应具备门禁管理功能,实现可控制密码的开锁,对锁的开关信息进行计算机管理(可选)。
（3）箱门和门限位装置
1) 箱门限位装置在开门时应自动激活限位功能，关门时由手动撤销限位功能。
2) 箱门的开启角度应不小于120°。
3) 箱体门和门限位装置经过1000次开启／关闭重复操作后，应能保持功能完好，无过度的磨损现象。
4) 箱体门限位装置在限位状态下应能承受22m／s的风产生的开关门引起的静载荷，无机械破坏或功能失效。
5) 箱体门开启时，应能防止外部积水进入箱体内。
4.3.6 起吊装置
（1）不允许将起吊装置穿过箱体内部进行起吊。
（2）箱体满载重量超过90kg时，应设计提吊装置(如吊环螺栓)，在安装说明中应明确规定起吊要求，起吊装置的定位应确保箱体在移动过程中平稳、平衡。
（3）经过提吊试验后，起吊装置应无影响配合或功能的零部件变形或损坏。
4.3.7标记示例
（1）产品标志--光缆交接箱上应有产品铭牌标志。
铭牌应符合YD/T 112－1997的规定。
（2）企业标志---应在箱(盒)上方印制“中国联通”企业标志，印制的企业标志应能经受长时间的日晒雨淋，不褪色、不掉色。
4.3.8 光缆交接箱按实际外形规格尺寸供货，如招标人要求按特殊规格外形尺寸供货，应在合同中注明。
五、主要功能要求和技术指标
5.1功能要求
5.1.1光缆的固定和保护功能
光缆引入交接箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。
5.1.2光缆纤芯的终接功能
设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时设备应具备富余光纤光缆的储存空间。
5.1.3光纤熔接接头保护功能
光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。
5.1.4调线功能
通过跳纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。
5.1.5容量
（1）设备容量应在产品企业标准中作出规定，光纤的终端、熔接、存储在满容量范围内应该方便地成套配置。
（2）设备容量应以12芯熔接配线一体化模块化托盘为基数，箱体总容量为96、144、288、432、576芯等。
5.1.6分光器安装
（1）有专门规划的分光器放置区域，配套的分光器专用托盘能与熔接配线一体化模块混插。
（2）1：16分光器专用托盘尺寸为：宽度334mm、高度25mm、深度200mm（即：占用一个标准熔接一体化模块安装位），2：32分光器专用托盘的尺寸为：宽度334mm、高度50mm、深度200mm（即：占用两个标准熔接一体化模块安装位），满足光缆交接箱中分光器与一体化托盘混插的要求。
（3）分光器专用托盘安装后应便于分光器尾纤的进出线，同时能满足加装适配器。
5.1.7 跳接管理类型
按跳纤管理情况可分为两类：有跳接管理和无跳接管理。
（1）无跳接管理情况下的要求
无跳接管理是指主、配光缆间的跳接无使用尾纤，而是直接将配线侧尾纤跳接到主干侧，无跳接管理的优点在于节省尾纤、减少衰耗、跳纤管理规范。
采用无跳接管理的，应在箱内设有储纤盒、分纤盒，盒内空间应满足纤芯盘放要求，配置的尾纤长度应满足跳接需求，跳纤的走纤路径设置应规范、合理，不能出现交叉，便于维护管理。
（2）有跳接管理情况下的要求
有跳接管理是指主、配光缆间的跳接使用尾纤进行管理，该情况要求箱内除配置常规的熔接终端一体化托盘（12芯）外，为便于分光器在光交接箱的放置和跳纤管理，还应配置有满足如下要求的专用托盘：将分光器与适配器统一封装在一个托盘内，该托盘占用两个标准熔接一体化模块安装位，托盘的适配器数量应不小于34口，以满足一个2：32分光器尾纤在该托盘内部适配器成端的要求，该托盘应能方便地安装在光交接箱的插槽上，托盘在插槽的进出不会影响到盘内分光器的安全。
5.2光纤活动连接器技术指标
5.2.1光纤连接器光学性能指标
光纤连接器由跳纤和适配器组成，其光学性能指标就应满足表1的要求。
九、标识、包装、运输和存储要求
9.1 标识要求
光缆交接箱上应有标识，标明执行的标准号、产品型号、名称、商标、生产单位、出厂年月、机号。
光缆交接箱上的连接器应有商标或生产厂家的标记。
9.2.2包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：
（1）备附件及专用工具；
（2）产品使用说明书；
（3）产品合格证；
（4）装箱清单。
