表7.2.2 水环式真空泵单元工程安装质量验收评定表

8泵站设备安装⼯程单元⼯程质量验收评定表及填表说明8 泵站设备安装⼯程⽬录1、表8.1 ⽴式⽔泵机组安装单元⼯程质量验收评定表2、表8.2 卧式与斜式⽔泵机组安装单元⼯程质量验收评定表3、表8.3 灯泡贯流式⽔泵机组安装单元⼯程质量验收评定表4、表8.4 潜⽔泵机组安装单元⼯程质量验收评定表5、表8.5 离⼼泵安装单元⼯程质量验收评定表6、表8.6 深井泵安装单元⼯程质量验收评定表7、表8.7 齿轮油泵安装单元⼯程质量验收评定表8、表8.8 螺杆油泵安装单元⼯程质量验收评定表9、表8.9 滤⽔器安装单元⼯程质量验收评定表10、表8.10 空⽓压缩机安装单元⼯程质量验收评定11、表8.11 离⼼通风机安装单元⼯程质量验收评定表12、表8.12 轴流通风机安装单元⼯程质量验收评定表13、表8.13 ⽔环式真空泵安装单元⼯程质量验收评定表14、表8.14 蝴蝶阀安装单元⼯程质量验收评定表15、表8.15 球阀安装单元⼯程质量验收评定表16、表8.16 筒形阀安装单元⼯程质量验收评定表17、表8.17 伸缩节安装单元⼯程质量验收评定表18、表8.18 主阀的附件和操作机构安装单元⼯程质量验收评定表19、表8.19 进（出）⽔钢管安装单元⼯程质量验收评定表20、表8.20 泵站设备系统管道安装单元⼯程质量验收评定表21、表8.21 箱、罐及其他容器安装单元⼯程质量验收评定表22、表8.22 起重机轨道与车档安装单元⼯程质量验收评定表23、表8.23 通⽤桥式起重机安装单元⼯程质量验收评定表24、表8.24 通⽤门式起重机安装单元⼯程质量验收评定表25、表8.25 电动单梁起重机安装单元⼯程质量验收评定表26、表8.26 电动葫芦及轨道安装单元⼯程质量验收评定表泵站设备安装⼯程填表说明1．本章适⽤于宁夏回族⾃治区中⼩型⽔利⼯程泵站设备安装⼯程单元⼯程施⼯质量验收评定。

2．单元⼯程安装质量验收评定，应在单元⼯程所有检验项⽬的检验结果达到《⽔利⽔电⼯程单元⼯程施⼯质量验收评定标准——⽔⼒机械辅助设备系统安装⼯程》（SL 637—2012）等相关技术标准的要求和具有完备的施⼯记录基础上进⾏。

离心泵安装单元工程质量验收评定表
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单元工程划分：一台或数台同型号的离心泵安装宜划分为一个单元工程。

2．单元工程量：填写本单元工程离心泵台数。

3．各检验项目的检验方法及检验数量按表的要求执行。

4．单元工程施工质量验收评定应提交下列资料：
（1）安装单位应提供的资料包括：离心泵安装、调试、检验、检测记录以及试运转检验记录。

（2）监理单位对单元工程安装质最的平行检验资料；监理工程师签署质量复核意见的单元工程安装质最验收评定表及质量检查表。

5．填料密封泄漏量允许值见表。

6．设计值按设计图填写，并将设计值用括号“（）”标出，检测值填写实际测量值。

7．表中数值为允许偏差值。

离心泵安装单元工程质量验收评定表。

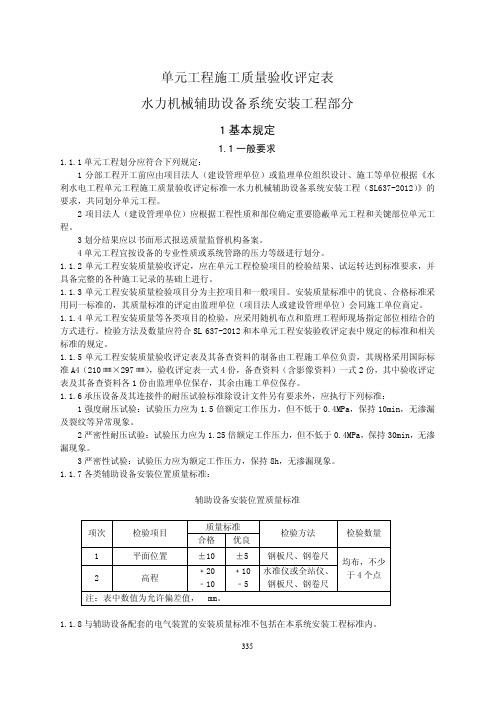

单元工程施工质量验收评定表水力机械辅助设备系统安装工程部分1基本规定1.1一般要求1.1.1单元工程划分应符合下列规定：1分部工程开工前应由项目法人（建设管理单位）或监理单位组织设计、施工等单位根据《水利水电工程单元工程施工质量验收评定标准—水力机械辅助设备系统安装工程（SL637-2012）》的要求，共同划分单元工程。

2项目法人（建设管理单位）应根据工程性质和部位确定重要隐蔽单元工程和关键部位单元工程。

3划分结果应以书面形式报送质量监督机构备案。

4单元工程宜按设备的专业性质或系统管路的压力等级进行划分。

1.1.2单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到标准要求，并具备完整的各种施工记录的基础上进行。

1.1.3单元工程安装质量检验项目分为主控项目和一般项目。

安装质量标准中的优良、合格标准采用同一标准的，其质量标准的评定由监理单位（项目法人或建设管理单位）会同施工单位商定。

1.1.4单元工程安装质量等各类项目的检验，应采用随机布点和监理工程师现场指定部位相结合的方式进行。

检验方法及数量应符合SL 637-2012和本单元工程安装验收评定表中规定的标准和相关标准的规定。

1.1.5单元工程安装质量验收评定表及其备查资料的制备由工程施工单位负责，其规格采用国际标准A4（210㎜×297㎜），验收评定表一式4份，备查资料（含影像资料）一式2份，其中验收评定表及其备查资料各1份由监理单位保存，其余由施工单位保存。

1.1.6承压设备及其连接件的耐压试验标准除设计文件另有要求外，应执行下列标准：1强度耐压试验：试验压力应为1.5倍额定工作压力，但不低于0.4MPa，保持10min，无渗漏及裂纹等异常现象。

2严密性耐压试验：试验压力应为1.25倍额定工作压力，但不低于0.4MPa，保持30min，无渗漏现象。

3严密性试验：试验压力应为额定工作压力，保持8h，无渗漏现象。

1.1.7各类辅助设备安装位置质量标准：辅助设备安装位置质量标准1.1.8与辅助设备配套的电气装置的安装质量标准不包括在本系统安装工程标准内。

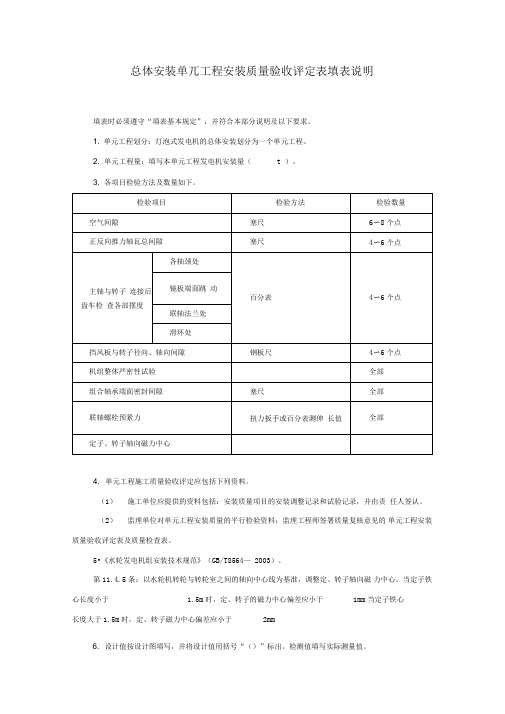

总体安装单兀工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1. 单元工程划分：灯泡式发电机的总体安装划分为一个单元工程。

2. 单元工程量：填写本单元工程发电机安装量（t ）。

3. 各项目检验方法及数量如下。

4. 单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：安装质量项目的安装调整记录和试验记录，并由责任人签认。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5•《水轮发电机组安装技术规范》（GB/T8564—2003）。

第11.4.5条：以水轮机转轮与转轮室之间的轴向中心线为基准，调整定、转子轴向磁力中心。

当定子铁心长度小于 1.5m时，定、转子的磁力中心偏差应小于1mm当定子铁心长度大于1.5m时，定、转子磁力中心偏差应小于2mm6. 设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

7. 单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

8. 单元工程安装质量评定分为合格和优良两个等级，其标准如下。

（1）合格等级标准。

1）检验项目应符合SL636—2012第3.2.5 条1款的要求。

2）主要部件的调试及操作试验应符合SL636—2012 和相关专业标准的规定。

3）各项报验资料应符合SL636—2012 的要求。

（2）优良等级标准。

在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。

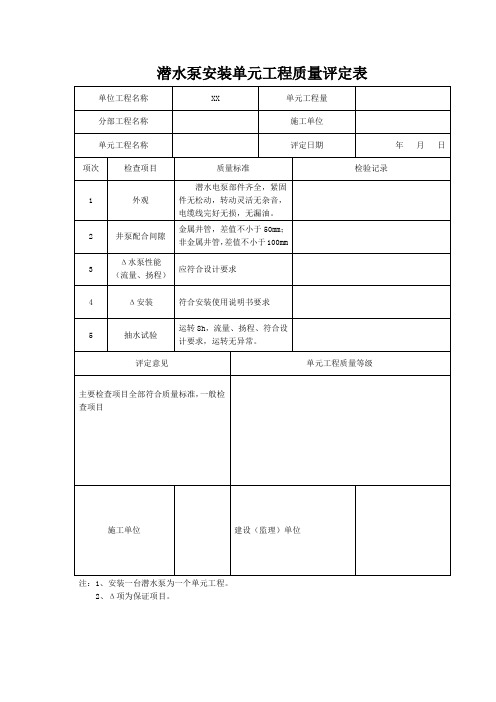

潜水泵安装单元工程质量评定表
注：1、安装一台潜水泵为一个单元工程。

2、Δ项为保证项目。

土基坑（槽）开挖工程质量评定表
注：Δ项为保证项目。

水泥砂浆砌砖单元工程质量评定表
混凝土模板安装工序质量评定表
注：Δ项为主要检查项目。

混凝土钢筋工序质量评定表
注：1.表中Δ项为主要检查项目。

2.d为钢筋直径
混凝土止水、伸缩缝安装工序质量评定表
注：Δ项为保证项目。

注：Δ项为主要检查项目。

注：Δ项为主要检查项目。

基础面或混凝土施工缝处理工序质量评定表
注：Δ项为主要检查项目。

管道开挖单元工程质量评定表
注：Δ项为主要检查项目。

注：Δ项为主要检查项目。

首部枢纽、阀门井、渗水井单元工程质量评定表
注：Δ项为主要检查项目。

首部枢纽安装单元工程质量评定表
注：Δ项为主要检查项目。

田面节水灌溉设备安装单元工程质量评定表
注：Δ项为主要检查项目。

基层单元工程质量评定表
注：Δ项为主要检查项目。

地面单元工程质量评定表
供水管理房屋顶单元工程质量评定表
水源井单元工程质量评定表
2、凿一眼井为一个单元工程。

3、质量等级，合格或优良。

一般抹灰单元工程质量评定表
注：农水工程房建可按中级标准要求。

钢门窗安装单元工程质量评定表
饰面工程检验评定表
刷浆（喷浆）工程检验评定表
一般土方回填单元工程质量评定表。

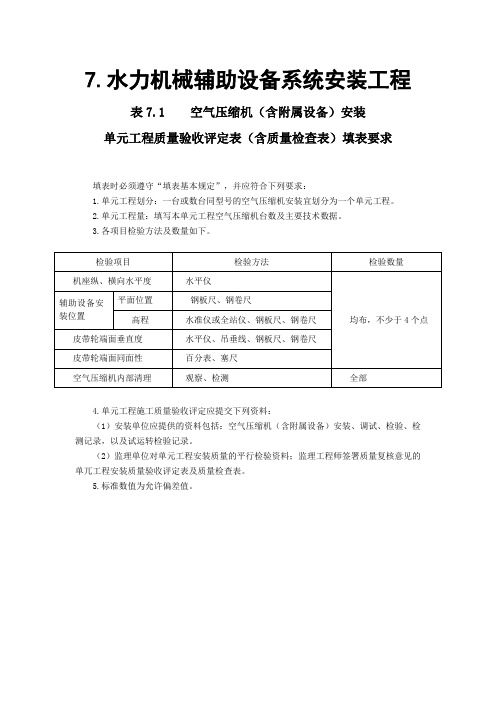

7.水力机械辅助设备系统安装工程表7.1 空气压缩机（含附属设备）安装 单元工程质量验收评定表（含质量检查表）填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1.单元工程划分：一台或数台同型号的空气压缩机安装宜划分为一个单元工程。

2.单元工程量：填写本单元工程空气压缩机台数及主要技术数据。

3.各项目检验方法及数量如下。

检验项目 检验方法检验数量机座纵、横向水平度 水平仪均布，不少于4个点辅助设备安装位置平面位置钢板尺、钢卷尺高程水准仪或全站仪、钢板尺、钢卷尺 皮带轮端面垂直度 水平仪、吊垂线、钢板尺、钢卷尺 皮带轮端面同面性 百分表、塞尺 空气压缩机内部清理观察、检测全部4.单元工程施工质量验收评定应提交下列资料：（1）安装单位应提供的资料包括：空气压缩机（含附属设备）安装、调试、检验、检测记录，以及试运转检验记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单兀工程安装质量验收评定表及质量检查表。

5.标准数值为允许偏差值。

表7.1 空气压缩机安装单元工程质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期项次项目主控项目（个）一般项目（个）合格数优良数合格数优良数1 空气压缩机单元工程安装质量2 空气压缩机附属设备单元工程安装质量各项试验和试运效果安装单位自评意见各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良标准率为 %，其中主控项目优良标准率为 %。

单元工程安装质量等级评定为：。

（签字，加盖公章）年月日监理单位复核意见各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良标准率为 %，其中主控项目优良标准率为 %。

单元工程安装质量等级评定为：。

（签字，加盖公章）年月日表7.1.1 空气压缩机安装单元工程质量检查表编号：分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期项次检验项目质量要求实测值合格数优良数质量等级合格优良主控项目1机座纵、横向水平度（mm/m）0.10 0.082辅助设备安装位置平面位置（mm）±10 ±5 3高程（mm）+20-10+10-5一般项目1皮带轮端面垂直度（mm/m）0.50 0.30 2皮带轮端面同面性（mm）0.50 0.20 3空气压缩机内部清理畅通、无异物检查意见：主控项目共项，其中合格项，优良项，合格率 %，优良率 %。

深井水泵安装单元工程质量评定表（例表）
填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求.
I.单元工程划分:以台或数台枪修棒水泵安装为一个单元工程.
2.单元工程出：填写本单元排水泵安装工作量,行数（Q、H）。

3,各项目检般方法如下。

5.项次8. 4电动机电源.在痂量标准栏填出电流额定值。

项次8. 5水泵压力和流量, 在质成标准栏内，杀出Q、P设计（ft,项次8. 7水泵轴的径向振动,在相应转速栏用“J” 标明。

6.拉脸结果：合格项数将达到合格及以上质量标准的项目个数，
7.单元工程质出标准.
合格：每台设母的主要检查项目全部符合规定,一般检查项目实测点有90%及以上符合现定，其余Irt6微小超差，但不影响使用,经试运转符合要求.组成单元工程的各台设备全部合格.
优良：每介设备的检查项目全部符合合格标准,并有50%及其以上检爸项目达到优良等级.组成单元工程的各台设备仃50%及其以上达到优良等级.。

金结、主机、辅机单元工程施工质量验收评定表及填表说明2016年6月填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。

工程竣工验收后，《质评表》作为档案资料长期保存。

1．单元工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工标准及相关规定的基础上进行。

2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。

3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639和相关规定。

4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。

验收评定表一式四份，签字、复印后盖章；备查资料一式二份。

手签一份（原件）单独装订。

单元和工序质评表加盖工程项目经理部章和工程监理部章。

5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。

质量意见、质量结论及签字部分（包括日期）必须手写。

施工单位的三检（自检、互检或交检、专检）资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。

6．应使用国家正式公布的简化汉字，不得使用繁体字。

应横排填写具体内容，可以根据版面的实际需要进行适当处理。

7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。

数据使用阿拉伯数字，使用法定计量单位及其符号。

数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。

经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。

主要部件单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：灯泡式发电机的主要部件安装划分为一个单元工程。

2.单元工程量：填写本单元主要部件安装量（t）。

3.各项目检验方法及数量如下。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：清扫检验记录，焊缝质量检验记录，安装、调整、测试记录等，并应由责任人签认。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.《水轮发电机组安装技术规范》（GB8564—2003）。

第4.7条：设备组合面应光洁无毛刺。

合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙，用0.10mm塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。

组合缝处安装面错牙一般不超过0.10mm。

6.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

7.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

8.单元工程安装质量评定分为合格和优良两个等级，其标准如下。

（1）合格等级标准。

1）检验项目应符合SL636—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。

3）各项报验资料应符合SL636—2012的要求。

（2）优良等级标准。

在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
