自冲洗机械密封工作原理【摘要】自冲洗机械密封是一种常见的密封装置，它通过密封环、自冲洗系统和润滑剂等部件协同工作，实现对设备内部介质的有效封闭。

密封环通过沟槽和弹簧等结构保证密封效果，自冲洗系统则通过对密封环周围的冲洗液体进行控制，保持密封环的清洁和正常工作。

润滑剂的作用在于减少密封环与轴的摩擦，延长其使用寿命。

密封性能受到密封环材料、结构设计等因素的影响。

自冲洗机械密封具有维护简单、耐磨损等优点，适用于化工、石油等领域。

未来发展趋势可能会朝着更加智能、自动化的方向发展。

自冲洗机械密封在工程领域有着广泛的应用前景。

【关键词】自冲洗机械密封、工作原理、密封环、自冲洗系统、润滑剂、密封性能、优点、应用领域、未来发展趋势、总结1. 引言1.1 自冲洗机械密封工作原理自冲洗机械密封是一种在工业设备中广泛应用的密封装置，它通过自动循环的冲洗液体来保持密封环和轴之间的接触面清洁，并实现密封性能的稳定和可靠。

其工作原理主要包括密封环的工作原理、自冲洗系统的工作原理、润滑剂的作用以及影响密封性能的因素。

密封环的工作原理是在轴和密封环之间形成一定的接触压力，通过表面间的微小磨合实现密封效果。

密封环通常由弹性材料制成，具有一定的压缩性和回弹性，能够适应轴的径向运动和温度的变化，保持密封性能稳定。

自冲洗系统通过冲洗液体的循环流动，不仅可以清洗密封环和轴之间的杂质和磨损粒子，还可以将润滑剂带入密封环和轴的接触面，减少摩擦和磨损，提高密封效果和使用寿命。

润滑剂在自冲洗机械密封中起着润滑减摩、冷却密封环和轴的作用，能够有效减少密封环的磨损和温升，保持密封性能的稳定。

自冲洗机械密封的工作原理是通过密封环的压力、自冲洗系统的流动和润滑剂的作用相互配合，实现对轴的密封和保护，提高设备的运行效率和可靠性。

2. 正文2.1 密封环的工作原理密封环的工作原理是自冲洗机械密封中至关重要的一部分。

密封环通常由金属和橡胶等材料制成，其主要作用是在机械密封装置中起到密封和支撑作用。

机械密封辅助系统 －－－Ｇ６３１０Ｒ－标准压力罐辅助系统配置 ＣＹ１０型压力罐辅助系统配置由标准压力罐（Ｇ６３１０Ｒ）、压力表、关闭阀等部件组成。

符合ＡＰＩ６１０方案５２或５３的配置要求。

是最基本的配置形式系统，结构简单，适用范围广，常用于串联和双端面机械密封系统。

用户可以只用此种系统配置，也可根据自己实际使用需要增设测量仪表、手动补液泵等部件。

ＣＹ１１型压力罐辅助系统配置由标准压力罐（Ｇ６３１０Ｒ）、压力表、关闭阀和手动补液泵组成。

符合ＡＰＩ６１０方案５２或５３和ＪＢ／Ｔ　６６２９－９３标准规定。

用户如采用此种系统配置，可以在不停泵的情况下通过手动补液泵对压力罐进行补液。

此系统如作储罐系统，可用于串联式机械密封，如作平衡罐系统，可用于双端面机械密封。

　ＣＹ１５型压力罐辅助系统配置由标准　压力罐（Ｇ６３１０Ｒ）、压力表、关闭阀、液位继电器等部件组成。

符合ＡＰＩ６１０方案５２规定。

可接现场报警器或远传报警系统，选定合适的液位高度，可检测到密封是否泄漏，密封运行安全可靠。

安装简便，可用于串联式机械密封辅助系统。

ＣＹ１８型压力罐辅助系统配置由标准压力罐（Ｇ６３１０Ｒ）、压力表、关闭阀、液位继电器和手动补液泵组成一种较完整的密封辅助系统。

符合ＡＰＩ６１０方案５２或５３和ＪＢ／Ｔ　６６２９－９３标准要求。

报警系统检测压力罐内压力和液位，及时发现密封是否泄漏。

运行中可以通过手动补液泵随时对压力罐补充缓冲液。

１．标准压力罐 ２．压力表 ３．关闭阀 ４．孔板 ５．排气口（接排空管线）６．冷却水出口 ７．　液位继电器 ８．压力补液接门　９．冷却水入口 １０．机械密封 １１．手动补液泵 １２．接气体压源 。

密封基础知识介绍分解目录一、密封技术概述 (2)1. 密封定义及作用 (3)2. 密封技术发展历程 (3)3. 密封技术应用领域 (5)二、密封基本原理及分类 (6)1. 密封基本原理 (7)2. 密封类型及特点 (9)（1）按密封结构分类 (10)（2）按密封材料分类 (12)（3）按密封作用分类 (13)三、密封基础知识介绍 (14)1. 密封件基本知识 (15)（1）密封件定义及功能 (17)（2）密封件种类与选用 (18)（3）密封件的材料选择 (18)2. 密封介质及选择 (19)（1）液体介质 (21)（2）气体介质 (21)（3）其他介质及选择要点 (22)3. 密封技术参数与要求 (23)（1）压力范围及允许泄漏量 (25)（2）温度范围及影响 (26)（3）转速与摩擦性能要求 (27)四、密封安装与维护知识 (28)1. 密封安装注意事项 (29)（1）安装前的准备事项 (30)（2）安装过程中的注意事项 (31)（3）安装后的检查与验收 (32)2. 密封维护与管理 (32)（1）日常检查与维护 (34)（2）定期维护与保养 (35)（3）密封件的更换与报废标准 (35)五、密封故障分析及解决方法 (36)1. 密封故障类型及原因分析 (37)（1）常见密封故障类型 (39)（2）故障原因分析及排查方法 (40)2. 密封故障解决方法与预防措施 (41)一、密封技术概述密封技术作为一种重要的工程技术，广泛应用于各个领域，包括机械、化工、汽车、航空航天等。

密封技术的主要目的是防止介质（如液体、气体、固体颗粒）在特定空间或设备内发生泄漏，确保设备的正常运行，提高工作效率，并保障人员安全。

密封技术涉及的领域广泛，涵盖材料科学、流体力学、热力学、摩擦学等多个学科。

密封技术按照不同的分类方式可以划分为多种类型，按照密封件的结构形式，可以分为静态密封和动态密封两大类。

静态密封主要用于固定位置的密封，如法兰连接处的密封垫、螺纹连接的密封剂等。

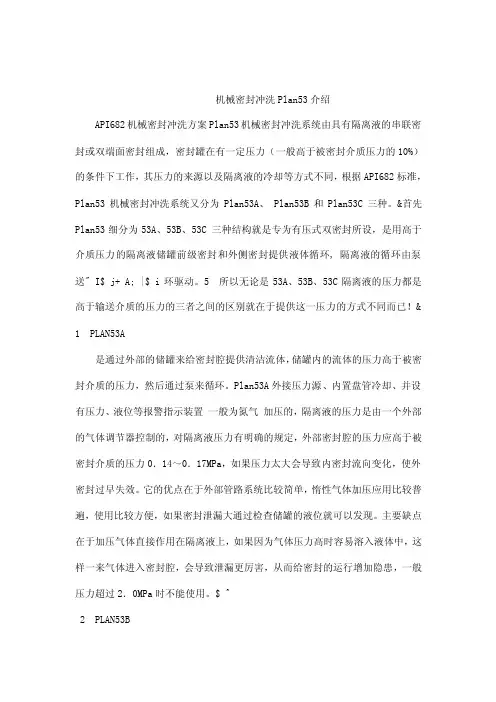

机械密封冲洗Plan53介绍API682机械密封冲洗方案Plan53机械密封冲洗系统由具有隔离液的串联密封或双端面密封组成，密封罐在有一定压力（一般高于被密封介质压力的10%）的条件下工作，其压力的来源以及隔离液的冷却等方式不同，根据API682标准，Plan53机械密封冲洗系统又分为Plan53A、 Plan53B和Plan53C三种。

&首先Plan53细分为53A、53B、53C 三种结构就是专为有压式双密封所设，是用高于介质压力的隔离液储罐前级密封和外侧密封提供液体循环, 隔离液的循环由泵送" I$ j+ A; |$ i环驱动。

5 所以无论是53A、53B、53C隔离液的压力都是高于输送介质的压力的三者之间的区别就在于提供这一压力的方式不同而已！& 1 PLAN53A是通过外部的储罐来给密封腔提供清洁流体，储罐内的流体的压力高于被密封介质的压力，然后通过泵来循环。

Plan53A外接压力源、内置盘管冷却、并设有压力、液位等报警指示装置一般为氮气加压的，隔离液的压力是由一个外部的气体调节器控制的，对隔离液压力有明确的规定，外部密封腔的压力应高于被密封介质的压力0．14～0．17MPa，如果压力太大会导致内密封流向变化，使外密封过早失效。

它的优点在于外部管路系统比较简单，惰性气体加压应用比较普遍，使用比较方便，如果密封泄漏大通过检查储罐的液位就可以发现。

主要缺点在于加压气体直接作用在隔离液上，如果因为气体压力高时容易溶入液体中，这样一来气体进入密封腔，会导致泄漏更厉害，从而给密封的运行增加隐患，一般压力超过2．0MPa时不能使用。

$ ^2 PLAN53B是通过一个气囊加压器来给密封液循环系统加压，然后通过泵来循环，同时通过空冷或水冷来带走热量。

Plan53B的压力由内置充气的皮囊提供，采用翅片管直接散热或水冷器方式冷却隔离液；2所示。

预加压的胆式蓄压器提供压力给循环系统，流量由一内部泵送环保持。

2020/7/17
（三）密封机理 1、4个密封点（亦称4个泄漏点，如图1-1）
泄漏点1—摩擦端面泄漏点，依靠弹力和介质压力保持贴和（动密封点, 两个摩擦副之间有相对转动）
泄漏点2—补偿环密封圈，静密封点，密封圈与轴或轴套之间有微动;
泄漏点3—非补偿环封圈，静密封点，密封圈与相配合件之间相对静止 ;
2020/7/17
七、石化行业典型泵的密封
（一）石化行业高温泵（热油泵）密封分析 （二）轻烃泵密封分析 （三）低温泵密封分析 （四）高速机械密封
2020/7/17
八、机械密封的安装和使用
（一）安装机封的泵的技术要求 （二）安装密封前要了解泵及介质情况 （三）机械密封的安装 （四）泵的抽空和汽蚀
2020/7/17
2020/7/17
十、补充内容
（一）机械密封标准介绍 （二）机械密封辅助系统 （三）机械密封的安装 （四）磁力密封介绍 （五）高压机械密封研制
2020/7/17
一、机械密封原理
（一）定义与组成（图1-1）
组成:
1.密封端面： 动环、静环─摩擦副
2.缓冲补偿机构：
由弹性元件(圆柱弹簧 、圆锥弹簧、波片弹簧 、波纹管等)构成。— 使贴合; 3.辅助密封圈： 包括动环密封圈、静环 密封圈等，有各种形式 ：如O型圈、V型圈、楔 形圈等
❖两套密封沿同一方向布置，密封腔压力逐级降低, ❖用于高压场合。
2020/7/17
（十四）波纹管机械密封
❖去掉了补偿环密封圈及其摩擦阻力，补偿环密封圈改至弹簧座处, 补偿环追随性提高.
❖避免了补偿环密封圈因轴串、振动所产生的磨损。 ❖金属波纹管用于高温介质 ❖聚四氟乙烯波纹管用于腐蚀性介质。
2020/7/17

密封油的工作原理
密封油通过填充两个接触面之间的间隙，形成一层油膜，以防止气体或液体泄漏。
当两个接触面相对运动时，密封油能够自动适应接触面的形状和尺寸变化，保持密 封效果。
密封油的工作原理与润滑油相似，但密封油更注重于密封性能，而润滑油更注重于 润滑性能。
密封油系统的运行方式
01
02
03
04
密封油系统通常由油箱、泵、 过滤器、冷却器、控制阀等组
密封油系统在石油化工行业中主要应用于泵、压缩机、阀门 等设备的密封，能够有效防止介质泄漏和外部杂质进入，保 证设备的正常运行和生产线的稳定。
密封油系统在电力行业的应用
电力行业也是密封油系统的应用重点之一。在发电、输电 和配电过程中，密封油系统主要用于密封变压器、开关柜 等电气设备中的绝缘油、SF6气体等，以保障电力设备的 正常运行和安全。
油质检测
定期对密封油进行油质检测，检 查油的粘度、酸值、水份等指标
，确保油质合格。
更换滤芯
定期更换密封油系统的滤芯，防止 杂质和颗粒物进入系统，影响密封 效果和使用寿命。
清洗或更换密封件
根据需要清洗或更换密封油系统的 密封件，保证密封性能和系统可靠 性。
密封油系统的故障排除与维修
故障诊断
根据故障现象，分析并确定密封 油系统故障的原因。
密封油系统环保化
采用环保材料和节能技术，降低密封油系统的能 耗和排放，满足日益严格的环保要求。
密封油系统定制化
根据不同应用场景和客户需求，定制化设计和生 产密封油系统，满足个性化需求。
密封油系统的发展前景
密封油系统市场规模持续扩大
随着工业领域的发展和技术的进步，密封油系统的应用范围将不断扩大，市场规模也将持 续增长。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：机械密封冲洗方案介绍# 机械密封冲洗方案介绍---## 引言机械密封是用于防止流体在机械设备中泄漏的关键组件。

常见的机械密封冲洗方案有循环冷却水冲洗和自清洗密封。

## 循环冷却水冲洗循环冷却水冲洗是一种常见的机械密封冷却方式。

其原理是通过循环的冷却水来降低机械密封的温度，以防止密封件因高温而失效。

### 冷却水系统冷却水系统包括冷却水供应系统和循环冷却水回收系统。

冷却水供应系统负责提供冷却水，通常需要根据具体的工艺要求选择合适的冷却水类型和温度。

循环冷却水回收系统则负责将冷却水循环使用，确保冷却水的持续供应。

### 冷却水冲洗过程冷却水冲洗过程包括以下几个步骤：1. 将冷却水通过水泵供应到机械密封处。

2. 冷却水流经机械密封，通过带热的冷却水带走机械密封产生的热量。

3. 冷却水流经机械密封后，流入循环冷却水回收系统。

4. 循环冷却水回收系统将冷却水过滤、冷却和处理后再次供应给机械密封。

### 冷却水冲洗的优势与注意事项冷却水冲洗方案的优势在于：- 冷却水冲洗可以有效降低机械密封的温度，提高密封件的工作寿命。

- 冷却水冲洗可以防止润滑油或其它润滑材料因高温而失效，保证机械设备的正常运行。

注意事项包括：- 冷却水冲洗的流量和温度需要根据实际情况进行合理选择，避免冷却水过热或过冷，影响机械密封的正常工作。

- 冷却水冲洗系统需要定期进行维护和保养，确保系统的稳定性和正常运行。

## 自清洗密封自清洗密封是一种通过流体本身冲洗机械密封的冷却方式。

其原理是利用流体的压力和流速将机械密封周围的污垢冲洗干净，以保证密封件的正常工作。

### 自清洗密封的工作原理自清洗密封的工作原理可以概括为以下几个步骤：1. 流体通过机械密封的密封面，产生较大的冲击和剪切力。

2. 冲击和剪切力将机械密封周围的污垢清洗干净，防止污垢积累导致泄漏。

SNS
GBI
CSV
CSD
CSV
CSD
GBI
PLAN76
应用介质：常温下易挥发的流体，泄漏物不 会凝结。 应用结构：无压双密封 公用工程要求：需接火炬管网，对管网的 压力有要求。 元件组成：孔板+高报压力开关（0.7bar)+ 阀门 其它：通常与PLAN72配合使用。
串联式泵用干气密封控制系统实物图
PLAN74
双端面泵用干气密封控制系统
API PLAN75
PLAN75
应用介质：常温下不易挥发的流体，泄漏物会 凝结或气体回收系统会倒流。 应用结构：无压双密封 公用工程要求：需接火炬管网，对管网的压力 有要求。 元件组成：收集器+孔板+高报压力开关 （0.7bar)+阀门 其它：通常与PLAN72配合使用
机械密封的压盖上循环管路进口温度≤55℃，出口温度≤80℃， 且进出口有明显的温差，压盖不过热。
PLAN32+54
PLAN32+54G
PLAN32+52
PLAN32(11)+53B
PLAN11+62
PLAN11+52
PLAN11+53B
PLAN11(21)+62
PLAN23+53A
PLAN11+53B
API PLAN72
API PLAN74
PLAN74 应用介质：介质可含固体，但不能是高黏度或易 聚合 应用结构：有压双干气密封 公用工程要求：氮气压力高于泵腔至少1.75bar 元件组成：截止阀+2~3微米过滤器（清除颗粒， 液体）+调压器(至少高于介质1.75bar)+(孔 板)+流量计+压力表+(FSH)+低报压力开关 +单向阀

For hazardous liquid (toxic, flammable); controlled removal of Inboard seal leakage. Seal operates on process fluid on inboard seal; buffer fluid on outboard seal. Inboard seal handle full pressure; outboard seal runs at atmospheric or low pressure. Outboard seal can handle the same conditions as inboard seal.
shutdown for repair. 外密封只作短时间备用密封， 即用于短时间的停车维修.
Operating long term on the outboard seal will defeat the purpose
of installing dual seal. 外密封长时间的运转将失去安装双密封的意义和目的.
In such cases, a single seal is unacceptable, either a Pressurised or Non-pressurised dual seal is employed.
在这些情况下，一般不采用单封，而采用带压或不Fra bibliotek压双封5
Dual Seal Arrangements 双封排列方式
双封指不管在什么方向上，密封腔中密封数超过一个的密封排列 式.它或者使用不带压的缓冲液，或者使用带压的隔离液作为封 液。
Classical “Tandem”
典型串联密封
Classical “Double”

关于机械密封的知识大家了解多少？API标准--API是美国石油协会（American Petroleum Institute）的英文缩写。

API 标准经常被认为是安全和可靠性的同义词。

API 682标准针对机械密封和密封供应系统的，一直以来被广泛应用，同时还在工业应用范围以外被引用。

新版API 682标准的编写者指出，新标准从来没有考虑工业外的应用范围，并明确了API 682标准适用范围，这些标准仅适用于泵机的密封系统，而不适用于搅拌机或压缩机。

而且此标准适用于石油天然气以及（石油）化工行业，而不适用于供水或者食品行业。

API 682规范的目标在于确保密封系统能够连续运行至少三年的时间、提高运行可靠性并简化维护流程。

机械密封件的要求一般分为两个部分：液封和气封液封是专为密封液体而设计的机械密封件。

实际上，密封端面之间的液膜非常小- 相当于百万分之二十英寸或半微米。

该液膜有助于隔离和润滑密封端面。

当考虑到密封件能够承受的压力、温度和速度时，我们就会明白这是一项令人难以置信的技术成就。

只有当我们拥有优质液膜时，这才会成为可能。

如何才能成为优质液膜？1. 液体在操作条件下必须稳定且不会崩溃2. 液体必须是性能较好的润滑剂3. 液体在密封腔内必须保持液态，并且不会发生闪蒸或蒸发4. 液体应比较干净，不含污染物或固体颗粒5. 液体应当具备中等粘度机械密封件的冲洗方案目的向双或单密封的高压侧部位直接注入液体称冲洗。

一般泵均应进行冲洗，尤其是轻烃泵更应如此。

1.冲洗以散热。

必须控制液封产生的热量。

这可以通过用液体冲洗密封腔以带走热量并控制温度上升而实现。

2.降低液温。

在某些情况下，液温过高以致影响了密封性能。

在此类情况下，必须降低温度以提高液体的性能。

3.改变密封腔压力。

在某些情况下，需要增加或降低密封腔压力以提高性能。

这可以通过抑制蒸发或减少密封件的热负荷实现。

4.清洁工艺液体。

如果工艺液体包含不适当的固体颗粒或污染物，则需要清洁密封腔内的液体。

机械密封和密封文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）API标准——API是美国石油协会（AmericanPetroleumInstitute）的英文缩写。

API 建于1919年，是美国第一家国家级的商业协会，也是全世界范围内最早、最成功的制定标准的商会之一。

API会标是美国石油学会的学会产品标志，始于1924年，目的是为了鉴定生产的设备、材料，并提供能符合API质量体系和产品标准的生产企业。

该标志经美国注册登记，未经许可任何人不得使用。

API的一项重要任务，就是负责石油和天然气工业用设备的标准化工作，以确保该工业界所用设备的安全、可靠和互换性。

制定协调标准是API最早和最成功的项目之一，自1924年发布第1个标准开始，API现在已发布了500个标准。

API是ANSI认可的标准制定机构，其标准制定遵循ANSI的协调和制定程序准则，API还与ASTM联合制定和出版标准，此外，API积极参加适合全球工业的ISO标准的制定工作，是ISO/TC671SC9井口设备和管线阀门的秘书处。

API标准经常被认为是“安全和可靠性”的同义词。

API682标准——针对机械密封和密封供应系统的，一直以来被广泛应用，同时还在工业应用范围以外被引用。

新版API682标准的编写者指出，新标准从来没有考虑工业外的应用范围，并明确了API682标准适用范围，这些标准仅适用于泵机的密封系统，而不适用于搅拌机或压缩机。

而且此标准适用于石油天然气以及（石油）化工行业，而不适用于供水或者食品行业。

API682规范的目标在于确保密封系统能够连续运行至少三年的时间、提高运行可靠性并简化维护流程。

机械密封件的要求一般分为两个部分：液封（本期重点解析）和气封（即干气密封，后期会专门总结再推送给大家）液封是专为密封液体而设计的机械密封件。

实际上，密封端面之间的液膜非常小-相当于百万分之二十英寸或半微米。

该液膜有助于隔离和润滑密封端面。

机械润滑与密封在机械工程领域中，润滑与密封技术是非常重要的环节，它们直接影响着机械设备的性能和寿命。

机械润滑和密封的目的是减少摩擦、磨损和泄漏，从而保证机械设备的正常运行。

本文将介绍机械润滑和密封的基本原理、常见应用以及技术革新。

一、机械润滑的基本原理机械润滑是通过在摩擦表面之间引入润滑油膜来减少摩擦和磨损。

润滑油膜可以起到分离两个摩擦表面的作用，阻止直接接触，从而减少摩擦力和磨损。

常见的润滑方式包括油润滑和脂润滑两种，选择合适的润滑方式取决于摩擦表面的要求以及工作环境的条件。

二、机械润滑的常见应用1. 轴承润滑：机械设备中的轴承是重要的部件，它们需要运行平稳、低噪音以及长寿命。

在轴承应用中，油润滑是最常用的润滑方式。

通过向轴承中注入合适的润滑油，可以在摩擦表面形成稳定的润滑油膜，保证轴承的正常工作。

2. 齿轮润滑：齿轮是机械设备中常见的传动部件，其润滑方式多样化，可以是油润滑、脂润滑或者干润滑。

油润滑在齿轮应用中较为常见，通过将润滑油引导至齿轮啮合区域，可以有效减小齿面间的磨损和摩擦。

3. 液压系统润滑：液压系统中的润滑主要是为了降低液压阀芯与阀体之间的摩擦，保证阀芯的灵活运动。

同时，液压系统的润滑也能够降低部件的磨损，提高系统的工作效率。

三、密封技术在机械工程领域的重要性机械设备中的密封技术是为了防止气体、液体或固体的泄漏，保证系统的正常运行。

合理的密封设计可以防止杂质的进入和能量的流失，提高机械设备的效率和可靠性。

常见的密封方式有静态密封和动态密封两种。

四、密封技术的应用领域1. 泵类设备：泵是常见的流体输送设备，在泵的密封设计中，常用的密封方式有填料密封、机械密封和磁力密封。

合适的密封方式能够有效减少泵的泄漏，延长设备使用寿命。

2. 阀门设备：阀门是流体控制的重要设备，其密封性能对于系统的正常运行至关重要。

合适的阀门密封技术可以确保阀门的开关性能和封闭性能，减少泄漏风险。

3. 汽车行业：密封技术广泛应用于汽车行业，如发动机的气缸垫片、轮胎的密封圈等。

双端面机械密封辅助系统使用维护说明双端面机械密封辅助系统其作用是储存缓冲液，导出由缓冲液传出的密封腔热量，为双端面机械密封提供缓冲液，从而改善机械密封的工作环境，由此提高机械密封的可靠性和使用寿命，扩大机械密封的适用范围。

一、安装安装人员在安装前必须熟悉系统图，严格按系统图安装及配管。

二、试压、清洗系统安装完毕后应按工作压力对所有焊缝及接头进行气密捉漏；确认系统无泄漏后对系统用氮气进行吹扫，直至排液口D无铁屑等杂质。

三、注液系统吹扫完毕后，打开排气针刑阀和缓冲液进出口阀门，关闭排凝球阀，保证管路通畅。

由储罐补液进口向储罐及系统注入缓冲液至储罐的标准液位刻度线，并观察各接口有无泄漏，有则及时处理，再次拧紧连接处螺母。

四、试车前调试试车前，各接口及阀门应调节到下列状态：五、试车和开车运行当管路和仪表储罐液位检测无误后，可进行试车。

试车时，应注意观察储罐上的液位及仪表指针的变化情况。

正常运行时系统温度会有一定的升高，当温度升到一定的程度时，循环系统达到平衡，温度不再升高，维持在一固定值，该固定值以不大于55℃，温升不大于25℃为宜。

若超过此值，应开通冷却水，通过冷却水来控制密封腔温度。

当接口BI处温度稳定在55℃以下，温升控制在25℃以内，压力表示值稳定在正常值（压力高于被密封介质0.14 0.41MPa）时，系统调试结束，密封及系统进入正常工作状态，设备可连续开车运行。

六、维护保养对运行的储罐要定期（每周一）打开排液口排泄适当液体，以冲出储罐内沉积的杂质，并及时补液。

要定期（每班）巡视运行的储罐的工作状况，观察管路是否泄漏，并及时补液，随时观察温度。

压力表、温度表、液位玻璃窗能反映机械密封的工作状况，见下表。

当各处显示不同时，应对系统进行维护或对密封进行检修。

七、手动加压疏通维护流程当密封液循环管路无温升但压力表、温度表、液位均正常时，我们可通过手动加压对密封液进行强制循环。

具体流程如下：１、打开排气阀将系统压力降至介质压力后关闭；２、关闭缓冲液进出口阀；３、打开进气阀将系统压力升至高于介质压力0.14 0.41MPa后打开缓冲液出口阀，关闭进气阀、缓冲液出口阀；４、打开排气阀将系统压力降至介质压力后打开缓冲液进口阀，关闭排气阀、缓冲液进口阀；５、反复操作步骤３、４十至二十次直至密封液循环管路有明显温升；６、打开进气阀将系统压力升至高于介质压力0.14 0.41MPa后打开缓冲液出口阀，关闭进气阀，打开缓冲液出口阀。

汽封工作原理
汽封是一种常用于工业设备中的密封装置，它的工作原理基于以下几个方面：
1. 机械密封原理：汽封通常由一对旋转部件和一个静止部件组成。

旋转部件是与旋转轴连接的密封环，而静止部件是与设备壳体相连的密封座。

当设备运转时，旋转部件会随着轴的旋转而转动，而密封环也会随之旋转。

密封环和密封座之间形成一条密封缝隙，通过此缝隙实现密封效果。

2. 密封材料选择：汽封常用的密封材料通常具有耐高温、耐磨损、耐腐蚀等特性。

常见的密封材料包括硬质合金、陶瓷、聚四氟乙烯等。

这些材料能够在高速、高温、高压等恶劣工况下保持稳定的密封效果。

3. 润滑和冷却系统：由于汽封在工作过程中会产生热量，因此需要进行冷却。

常见的冷却方式有外接冷却和内置冷却系统。

外接冷却通常通过与外部冷却液接触来降低温度，而内置冷却系统则在汽封内部设置冷却介质，通过循环冷却来降低温度。

另外，汽封还需要润滑以减少摩擦和磨损，常见的润滑方式有干式润滑和湿式润滑。

总体来说，汽封的工作原理是通过机械密封、密封材料选择和润滑冷却系统的配合，实现对工业设备的密封效果。

它能够有效防止介质泄漏和杂质进入设备内部，提高设备的工作效率和使用寿命。

该 冲洗系统包括两 个冲洗方案 ，外冲洗 方案ＡＰ ５ Ｉ２
时 ，密封 腔 １ 中的高 压 介 质会 通 过导 流 套进 入 密封 腔 ２ ，使密 封腔 ２ 中的 液体 压 力升高 ，缓 冲罐 内的压 力也 随 之升 高 ，罐 内的 压力 报警 开关发 出泄 漏警 报 ，提示
更换密封 ，这 时第二 级密封 仍然 能够承 受２６ ａ ．ＭＰ 的压 力 ，可以保 证设 备继 续 运行 ，为 密封 维修和 更换 提供
面。
缓 冲罐 内的缓 冲液 所 带的热 量 经罐 内冷 却盘 管后 热 量
被盘 管 内的 冷却水 带 出罐 内 ；当第 一级 密封 发生 泄 漏
ＡＰ ５ ＋ Ｉ １ Ｉ２ ＡＰ １ 冲洗方案能很好地解决减压塔 底泵 内 机械 密封失效的 问题 ，具 有较 高的可靠性 。
扬程 ，使 缓 冲液 能够 流 回到缓 冲罐 中经 热交 换冷 却 后 循环 使用 ，缓 冲罐 内设有 低液 位报 警开 关 （ 图中未标
出） ，能 够 及时提 示 补充缓 冲 液 ；经过 一个 循环 回到
的 固体颗 粒和 渣油 凝结 体 冲洗掉 。冲洗 后的介 质进 入
泵 内继 续循 环 ，固体颗 粒通 过泵 的 出 口被 带到 系统 外
【 要】主要研究探讨减压塔底泵机械 密封的结构及辅助系统、摩擦副选材及密 摘 封的设计计算 问 ，并通过实际工业运行进行验证，对类似参数的密 题 封设计有一定的参考作用。
。 关键词】减压塔底泵 双端面机械 密 【 封 高温高压 冲洗方案
４ １ ３ ２ ２ ２
一
．
前言
６ ４ Ｏ ０ Ｏ ０ ０ ０ ８ １ Ｏ ３
２ 轴 密封位 置处 于 负压及 高温 工况 （ 质温 度 ） 介

粉体机械密封粉体机械密封是一种在工业生产过程中用于防止粉体物料泄漏的装置。

它主要应用于粉状物料的输送、加工和储存等环节，以确保工艺过程的安全和环境的保护。

原理粉体机械密封的原理是通过安装在粉体处理设备的轴上，通过轴的转动实现密封。

它通常由密封顶盖、密封圈和密封座组成。

1.密封顶盖：密封顶盖是系统的上部连接部件，用于固定和支撑密封圈和密封座。

它一般由金属材料制成，具有较高的强度和耐磨性。

2.密封圈：密封圈是机械密封的核心部件，起到密封作用。

它一般由橡胶、聚四氟乙烯等材料制成，具有良好的抗磨损和耐腐蚀性能。

3.密封座：密封座是安装密封圈的部件，通常由金属材料制成。

它的内部形状与轴的外形相配合，确保密封圈能够紧密地固定在轴上。

应用领域粉体机械密封广泛应用于各种粉状物料的处理过程中，例如化工、矿山、冶金、建材等行业。

它主要用于以下几个方面：1.粉状物料的输送：在粉状物料输送设备的轴上安装机械密封，防止物料泄漏，确保输送过程的顺利进行。

2.粉状物料的加工：在粉状物料的破碎、研磨、混合等加工设备中，通过安装机械密封，防止物料外泄，减少粉尘污染。

3.粉状物料的储存：粉状物料在储存过程中容易受潮、结块等，通过安装机械密封，可以有效地防止水分和空气进入，保持物料的稳定性和品质。

优势和挑战粉体机械密封相比其他类型的密封装置具有以下优势：1.高效密封：机械密封可以有效地防止粉状物料的泄漏，确保工艺过程的顺利进行，提高生产效率。

2.耐磨性好：密封圈通常采用耐磨材料制成，能够在高速运转和重负荷工况下保持良好的密封性能。

3.维护成本低：机械密封结构简单，维护方便，可以提高设备的可靠性，减少停机时间和维修费用。

然而，粉体机械密封也存在一些挑战：1.适应性差：由于粉状物料的特殊性，机械密封在不同的行业和工艺环境中需要进行适当的设计和调整。

2.密封效果受限：长期运行后，由于摩擦、磨损等原因，机械密封的密封性能可能会降低，需要定期维护和更换。

机械设计中的密封件设计密封件在机械设计中起着至关重要的作用。

它们用于隔离液体、气体和固体材料，确保机械系统的正常运行和防止泄漏。

本文将介绍机械设计中的密封件设计原则以及常用的密封件类型。

一、密封件设计原则1. 材料选择：密封件的材料选择应根据使用环境、工作温度和介质性质等因素进行考虑。

常见的密封材料包括橡胶、塑料、金属和纤维材料等。

选用合适的材料可以提高密封件的密封性能和使用寿命。

2. 设计尺寸：密封件的设计尺寸应根据密封面的形状和尺寸进行选择。

一般而言，密封面的压力和温度越高，密封件的接触面积和厚度应相应增加。

此外，密封件的外形应合理设计，避免出现过大或过小的缺陷。

3. 弹性设计：密封件需要具备一定的弹性，以适应机械系统的振动和变形。

弹性设计包括选择合适的密封截面形状、受力点的位置以及弹性模量等参数。

合理的弹性设计可以提高密封件的密封性能和抗疲劳性能。

4. 表面处理：密封件的表面处理可以改善其密封性能和耐腐蚀性能。

常见的表面处理方法包括涂覆特殊涂层、进行表面硬化和抛光等。

表面处理应根据不同的材料和工作条件进行选择。

二、常用的密封件类型1. O型圈：O型圈是一种常见的密封件类型，由橡胶制成。

它具有圆形截面，能够在高压和高温环境下保持良好的密封性能。

O型圈广泛应用于各种机械设备和管道系统中。

2. 平垫圈：平垫圈是一种具有平面形状的密封件，用于填充密封面之间的间隙。

它通常由金属或塑料材料制成，具有较好的压缩性和耐高温性能。

3. 螺纹连接密封件：螺纹连接密封件适用于螺纹接头处的密封。

它由金属或橡胶制成，能够防止液体或气体泄漏，并提供良好的密封性能。

4. 机械密封件：机械密封件是一种通过机械方式实现密封的装置。

它由密封环、密封座和压盖等组成，通过相对运动的密封面之间的摩擦力来实现密封。

机械密封件广泛应用于高速旋转设备和泵类系统中。

5. 波形密封件：波形密封件是一种具有波纹状截面的密封件，常用于密封要求较高的场合。
