第4章 原理图设计进阶上一章对Altium Designer 7的原理图设计进行了详细的讲解，读者完全可以独立设计出精美的电路原理图，本章将讲解一些Altium Designer 7原理图设计系统的高级应用，这些功能并不是原理图设计所必须的，但是倘若读者掌握了这些技能则可以使绘图的效率大大提高。
——附带光盘“视频\4.avi”文件。
原理图的全局编辑应用模板的应用多图纸原理图的设计层次式原理图的设计编译与查错生成各种报表打印输出单片机控制的实时时钟数码管显示系统本章要点本章案例4.1 原理图的全局编辑Altium Designer 7提供了强大的全局编辑功能，可以对工程中或所有打开的文件进行整体操作，在这里将介绍元件标号的全局操作以及元件属性和字符的全局编辑。
4.1.1 元件的标注原理图设计中每一个元件的标号都是唯一的，倘若标注重复或是未定义的话系统编译都会报错。
但是Altium Designer在放置元件时元件的默认都是未定义状态，即“字母+？”，例如芯片的默认标号为“U？”、电阻为“R？”、电容为“C？”，用户需要为每个元件重新编号。
当然用户可以为每一类的第一个元件编号，然后其他同类的元件系统会自动递增编号，但是元器件一多难免也会出错误。
其实最好的解决方法是在原理图编辑完成后利用系统的Annotate工具统一为元件编号。
Altium Designer提供了一系列的元件标注命令，点击【Tools】菜单栏，在展开的命令中有各种方式的元件标注功能，如图4-1所示，其实各命令都是以【Annotate Schematic】命令为基础，并在此基础上进行简化或者应用于不同的范围，下面先详细介绍【Annotate Schematic】命令的应用。
图 4- 1 元件标注命令图 4- 2 元件标注工具对话框执行【Tools】菜单下的【Annotate Schematic】命令，弹出如图4-2所示的元件标注工具对话框，下面来分别介绍各选项的意义。

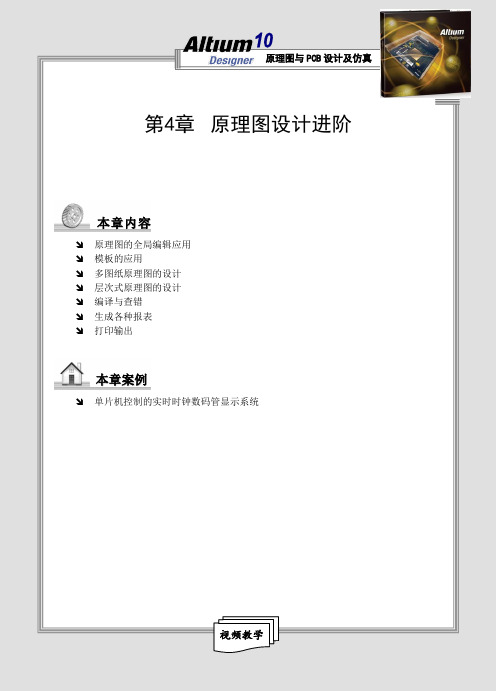

视频教学原理图与PCB 设计及仿真第4章 原理图设计进阶↘ 原理图的全局编辑应用 ↘ 模板的应用↘ 多图纸原理图的设计 ↘ 层次式原理图的设计 ↘ 编译与查错 ↘ 生成各种报表 ↘ 打印输出↘ 单片机控制的实时时钟数码管显示系统本章内容本章案例4.1.1 元件的标注图4- 1 元件标注命令图4- 2 元件标注工具对话框图4- 3 四种排序顺序图 4- 4 元件标注作用范围设定图 4- 5 元件标号的对比图 4- 6 提示即将改动的数目图 4- 7 工程变更单图 4- 8 标号变更后图 4- 9 工程图纸编号设置对话框图4- 10图纸编号与文档编号图4- 11 原理图图纸编号和文档编号的效果图4- 12 元件属性的全局编辑图4- 13 匹配操作设置图4- 14 匹配结果图4- 15 原理图检查器面板视频教学图4- 16 智能编辑器面板图4- 17 原理图列表图4- 18 设置匹配条件图4- 19属性全局修改图4- 20 查找与替换字符串图4- 21 查找的结果4.2 模板的应用4.2.1 设计模板文件图4- 22 模板的图纸属性设置图4- 23 绘制标题栏4.2.2 调用模板文件图4- 24 模板设置对话框图4- 25 模板应用确认图4- 26 模板应用效果4.2.3 更新模板图4- 27 更新模板4.2.4 删除模板图4- 28 移除模板对话框4.3 多电路原理图的连接图 4- 29 图纸连接器图 4- 30 图纸连接器属性设置图 4- 31 图纸连接器的样式4.3.2 多电路原理图的绘制图 4- 32 电源电路原理图图4- 33 单片机系统原理图图4- 34 通信电路原理图图4- 35 显示电路原理图4.3.3 多电路原理图的查看图4- 36 层次间查找4.4.1 层次式电路图的结构图4- 37 层次式电路原理图结构图4- 38 图纸符号属性设置对话框图4- 39 引用文档选择对话框图4- 40 放置图纸入口图4- 41 图纸入口属性设置图4- 42 图纸入口的种类 放置端口及其属性设置：图4- 43 端口的绘制图4- 44 端口参数设置图4- 45 端口中文本的对齐方式图4- 46 层次式电路母图图4- 47 由图纸符号生成原理图图4- 49 各部分的层次式电路子图图4- 50 原理图文件的层次式显示图4- 51引用文档选择对话框图4- 52 系统自动生成的图纸符号图4- 53 编译前后的文档结构图4- 54 端口与图纸入口的同步图4- 55 子图重命名对话框图4- 56 层次式子图预览图4- 57 在层次式母图中选取需要查看的图纸符号图4- 58 系统自动转入相应的层次式子图图4- 59 子图中的对应端口高亮显示4.5.1 错误报告设定图4- 60 工程选项设置对话框图4- 61 修改电气规则报告类型图4- 62 连接矩阵提示4.5.3 编译工程图4- 63 编译错误信息提示图4- 64 编译错误的详细信息4.6.1 生成网络表图4- 65 Altium Designer支持的各种网络表图4- 66 网络表设置2、生成网络表[ //元件声明开始Y3 //元件的标号（Designator）R38 //元件的PCB封装（FootPrint）XTAL //元件的标注（Comment）] //元件声明结束( //电气网络声明开始XTAL2 //网络名称C24-1 //标号C24的元件第1脚与网络相连MCU-18 //标号MCU的元件第18脚与网络相连Y3-2 //标号Y3的元件第2脚与网络相连) //电气网络声明结束图4- 67 生成网络报表2、比较网络报表图4- 68选择文档比较对话框图4- 69选择需要比较的网络表图4- 70 比较结果对话框图4- 71 以PDF文档格式显示图4- 72 比较结果的详细信息4.6.2 生成元件表图4- 73 工程元件列表对话框图4- 74 元件清单按属性分类图4- 75筛选字段图4- 76 筛选对话框图4- 77 元件属性筛选结果图4- 78 Altium Designer所支持的文件报表格式图4- 79 元件报表预览图4- 80 BOM格式元件清单图4- 81 CSV格式元件清单图4- 82 生成元件交叉引用报表图4- 83 生成的元件交叉引用报表图4- 84 层次式报表4.6.6 生成单引脚网络报表图4- 85 单引脚网络报表图4- 86 端口交叉引用报表图4- 87 原理图打印属性设置对话框图4- 88 原理图打印高级设置图4- 89 打印机配置对话框图4- 90 打印预览窗口4.7.2 输出PDF文档图4- 91智能PDF生成器启动图4- 92转换目标设置图4- 93 选择项目文件对话框图4- 94 是否生成元件报表对话框图4- 95 PDF附加选项设置对话框图4- 96结构设置对话框图4- 97 完成PDF生成设置图4- 98 生成的PDF文档。
第4章原理图设计在前面几章讲述了电路设计的基础知识后，现在可以学习具体的原理图设计。
本章主要讲述电子元件的布置、调整、布线、绘图以及元件的编辑等，最后将以一个FPGA应用板原理图和一个译码器原理图设计为实例进行讲解。
4.1 元件库管理在向原理图中放置元件之前，必须先将该元件所在的元件库载入系统。
如果一次载入过多的元件库，将会占用较多的系统资源，同时也会降低应用程序的执行效率。
所以，最好的做法是只载入必要且常用的元件库，其他特殊的元件库在需要时再载入。
一般在放置元件时，经常需要在元件库中查找需要放置的元件，所以需要进行元件库的相关操作。
4.1.1 浏览元件库浏览元件库可以执行Design→Browse Library命令，系统将弹出如图4-1所示的元件库管理器。
在元件库管理器中，用户可以装载新的元件库、查找元件、放置元件等。
图4-1 元件库管理器(1)查找元件元件库管理器为用户提供了查找元件的工具。
即在元件库管理器中，单击Search按钮，系统将弹出如图4-2所示的查找元件库对话框，如果执行Tools→Find Component命令也可弹出该对话框，在该对话框中，可以设定查找对象以及查找范围。
可以查找的对象为包含在.Intlib文件中的元件。
该对话框的操作及使用方法如下：图4-2 简单查找元件库对话框1)简单查找。
图4-2所示为简单查找对话框，如果要进行高级查找，则单击图4-2所示对话框中的“Advanced”按钮，然后会显示高级查找对话框。
● Filters操作框。
在该操作框中可以输入查找元件的域属性，如Name等；然后选择操作算子(Operator)，如Equals(等于)、Contains(包含)、Starts With(起始)或者Ends With(结束)等；在Vlaue(值)编辑框中可以输入或选择所要查找的属性值。
● Scope操作框。
该操作框用来设置查找的范围。
当选中Available Libraries单选按钮时，则在已经装载的元件库中查找；当选中Libraries on Path单选按钮时，则在指定的目录中进行查找。
