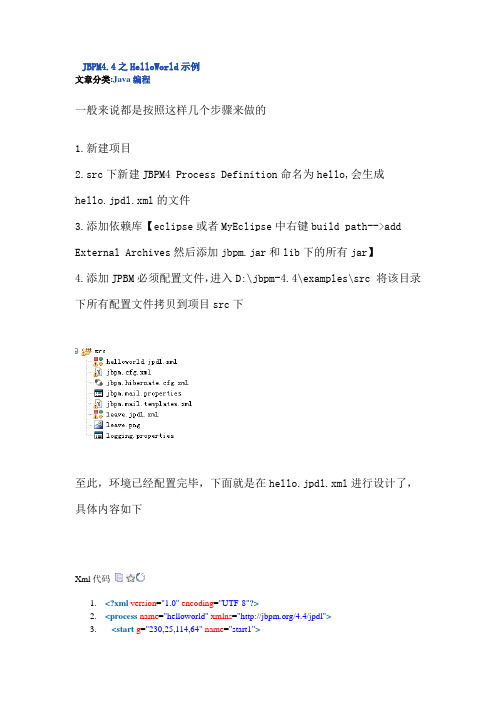

JBPM4.4之HelloWorld示例

JBPM4.4之HelloWorld示例文章分类:Java编程一般来说都是按照这样几个步骤来做的1.新建项目2.src下新建JBPM4 Process Definition命名为hello,会生成hello.jpdl.xml的文件3.添加依赖库【eclipse或者MyEclipse中右键build path-->add External Archives然后添加jbpm.jar和lib下的所有jar】4.添加JPBM必须配置文件，进入D:\jbpm-4.4\examples\src 将该目录下所有配置文件拷贝到项目src下至此，环境已经配置完毕，下面就是在hello.jpdl.xml进行设计了，具体内容如下Xml代码1.<?xml version="1.0"encoding="UTF-8"?>2.<process name="helloworld"xmlns="/4.4/jpdl">3.<start g="230,25,114,64"name="start1">4.<transition g="-59,-17"name="to state1"to="中国"/>5.</start>6.<end g="168,333,80,51"name="end1"/>7.<state g="206,194,62,63"name="中国">8.<transition g="-47,-17"name="to end1"to="end1"/>9.</state>10.</process>上面的文件保存之后会自动在SRC下面生成一张一样效果的图片下面就要在利用JUNIT来进行第一个示例的各项测试喽测试之前，首先说下流程定义和流程实例两个概念，当然是现有流程定义，后可以发起新流程了，好好理解下他们的区别下面先上关于流程定义的测试类Java代码1.package com.test;2.3.import java.util.List;4.5.import junit.framework.TestCase;6.7.import org.jbpm.api.Configuration;8.import org.jbpm.api.ProcessDefinition;9.import org.jbpm.api.ProcessEngine;10.import org.jbpm.api.RepositoryService;11.12.public class HelloTest extends TestCase {13.14. //----发布流程定义15. //第一步：启动流程引擎16. ProcessEngine engine;17. public HelloTest(){18. engine=Configuration.getProcessEngine();19. }20. //测试发布21. public void testDeploy(){22. //获取流程服务23. RepositoryService service=engine.getRepositoryService();24. //把流程定义发布到流程引擎中25. String developementId=service.createDeployment()26. .addResourceFromClasspath("helloworld.jpdl.xml").deploy();27.28.29. //----查看流程定义30. //发布流程定义信息，查看已发布流程定义列表31. List<ProcessDefinition> definitions=service.createProcessDefinitionQuery().list();//执行搜索32. for (ProcessDefinition processDefinition : definitions) {33. System.out.println(processDefinition.getId());34. }35.36. //----删除流程定义，这里用级联删除会比较好37. service.deleteDeploymentCascade(developementId);38.39. //查看输出后流程定义的个数40. System.out.println(service.createProcessDefinitionQuery().list().size());41.42. }43.44.}45.然后就是流程实例测试Java代码1.package com.test;2.3.import java.util.List;4.5.import junit.framework.TestCase;6.7.import org.jbpm.api.Configuration;8.import org.jbpm.api.ExecutionService;9.import org.jbpm.api.ProcessEngine;10.import org.jbpm.api.ProcessInstance;11.12.public class ProcessInstanceTest extends TestCase {13. //----发布流程定义14. //第一步：启动流程引擎15. ProcessEngine engine;16. public ProcessInstanceTest(){17. engine=Configuration.getProcessEngine();18. }19. protected void setUp(){20. engine.getRepositoryService().createDeployment()21. .addResourceFromClasspath("helloworld.jpdl.xml").deploy();22. }23.24. public void testProcessInstance(){25. //这个是专门管理流程实例的26. ExecutionService executionService=engine.getExecutionService();27. //通过流程定义文件的名称当做KEY来获取流程实例；也就是发布新流程28. ProcessInstance processInstance=executionService.startProcessInstanceByKey("helloworld");29. System.out.println(processInstance);30.31. //这里输出流程实例是否结束，针对本实例来说肯定是FALSE，因为本实例中有STA TE，所以会在STA TE这里处理等待状态，不会结束32. //也就是接下来要说的执行等待的流程,除非你调用executionService.signalExecutionById33. System.out.println(processInstance.isEnded());34.35. //这个方法将是处理等待转该的流程执行到结束，返回值热仍然是一个流程实例36. processInstance=executionService.signalExecutionById(processInstance.getId());37. System.out.println(processInstance.isEnded());38. }39. public void testDeleteProcessInstance(){40. ExecutionService executionService=engine.getExecutionService();41. ProcessInstance processInstance=executionService.startProcessInstanceByKey("helloworld");42. executionService.deleteProcessInstanceCascade(processInstance.getId());43.44. }45.46. public void testProcessInastanceList(){47. ExecutionService executionService=engine.getExecutionService();48. ProcessInstance pi=executionService.startProcessInstanceByKey("helloworld");49. ProcessInstance pi1=executionService.startProcessInstanceByKey("helloworld");50. List<ProcessInstance> pis=executionService.createProcessInstanceQuery().list();51. for (ProcessInstance processInstance : pis) {52. System.out.println(processInstance);53. }54. }55.}56.。

Myeclipse8.6搭建jbpm4.4的开发环境

Myeclipse8.6搭建jbpm4.4的开发环境jbpm版本：4.4IDE:myeclipse8.6DB:mysql-5.0.261、Myeclipse中安装jbpm1）、解压jbpm4.42）、打开myeclipse8.6---->选择Help菜单---->选择Myeclipse Configuration Center------>打开第三个选项卡SoftWare----->选择右上角add site---->选折add form archive file-----》找到${jbpm_home}\install\src\gpd 目录下找到jbpm-gpd-site.zip即可！name随便输入即可（比如我输入jbpm）！这样下面就看到多一个jbpm(部分过程看下图)选择“add site”，弹出如下对话框：选择“Add from Archive File”，弹出如下对话框：选择“打开”，弹出如下对话框：选择“OK”，出现如下对话框：3）、一个一个选中jpd下面的文件，点击右击“add to profile”即可！4）、点击右下角“apply change”按钮即可！安装完成后会重启Myeclipse，重启后在新建项目里会多出一项“JBoss jBPM”，如下图所示：2、生成jbpm数据库表(这里以安装mysql为列)a）、先打开mysql数据库新建一个数据库比如jbpm(create database jbpm);b）、打开${jbpm_home}\install\src\db\create 下面，找到mysql的表脚本！c）、全部复制过来粘贴到mysql命令行上（当然也可以source ***.sql方式），3、搭建JBPM4运行环境一、下载JBPM4.3可以到官方下载，然后直接解压就可以了doc: 用户手册，javadoc和开发指南examples: 用户手册中用到的示例流程install: 安装脚本lib: 第三方库和一些特定的jBPM依赖库src: 源代码jbpm.jar: jBPM主库归档二、搭建JBPM4运行环境1、新建一个Java Project项目2、添加依赖库jar包a)jbpm.jar包b)JBPM目录/lib下的所有的jar包，当然了，这里有些是可选的。

JBPM指南(培训机构专用)

第1介绍JBOSS jBPM是一个灵活的、可扩展的工作流管理系统。

JBOSS jBPM拥有直观的流程语言，用任务、异步的等待状态、定时器、自动化动作…等来表示业务流程图，把这些操作绑定在一起，JBOSS jBPM就拥有了非常强大和可扩展的控制流机制。

JBOSS jBPM只有最小的依赖，可以象使用java库一样非常容易的使用它。

另外，也可以通过把它部署在J2EE集群应用服务器中，用在吞吐量极为关键的环境中。

JBOSS jBPM可被配置为任何数据库，并且可以部署到任何应用服务器。

1.1 概述核心工作流和BPM功能被打包为一个简单的java库，这个库包括一个存储到数据库、从数据库更新和获取流程信息的服务。

图1.1 JBOSS jBPM组件概观1.2 JBOSS jBPM入门套件入门套件是一个包含了所有jBPM组件的下载包，包括：l Jbpm-server，一个预配置好的jboss应用服务器。

l Jbpm-designer，图形化设计jBPM流程的eclipse插件。

l Jbpm-db，jBPM数据库兼容包（见下文）。

l Jbpm，核心jbpm组件，包括库和本指南。

l Jbpm-bpel，JBOSS jBPM BPEL扩展参考。

预配置好的JBOSS应用服务器安装了下列组件：l核心的jBPM组件，被打包为了一个服务档案。

l一个包括jBPM库表的集成数据库：默认的hypersonic数据库包含了jBPM表，另外还包含一个流程。

l jBPM控制台web应用程序，可以由流程参与者使用，也可以由jBPM管理员使用。

l jBPM调度程序，用于定时器执行。

调度程序在入门套件中被配置为一个servlet，这个servlet 将产生一个线程来监视和执行定时器。

l jBPM命令执行器，用于命令的异步执行。

命令执行器也被配置为一个servlet，这个servlet 将产生一个线程来监视和执行命令。

l一个流程实例，已经被部署到了jBPM数据库中。

Jbpm4-hibernate-spring-整合入门例子

整合例子（附完整的请假流程例子,jbpm基础，常见问题解决）jbpmhibernatespringstrutsvariables任务整合例子（附完整的请假流程例子）。

1. jbpm4.4 测试环境搭建整合环境搭建3. jbpm4.4 基础知识4. 整合过程中常见问题的解决5. 请假流程例子（s2sh+jbpm ）6. 总结及参考文章jbpm4.4 测试环境搭建刚接触jbpm 第一件事就是快速搭建环境，测试jbpm 所给的例子。

Jbpm 是一个工作流引擎框架，如果没有javaEE 开发环境，jbpm 也提供了安装脚本（ant ），一键提供安装运行环境。

同时也可以将jbpm 整合到eclipse 或者myeclipse 中。

快速搭建环境的步骤是：1. 安装jbpm-myeclipse 插件，这个插件随jbpm4.4 一起发布，位于jbpm-4.4/install/src/gpd 目录下，这个安装好后，就可以在myeclipse 中编辑流程图了（可视化流程设计）在myeclipse->help->myeclipse configuration centre->software->add site->add from archive file 选择jbpm-4.4/install/src/gpd 下的jbpm-gpd-site.zip安装这个插件应该注意断网，避免其到网上更新。

同时注意：需要选择双击每一项，确保每一项被加入到了（说明：事实上不用选完，带source 的部件不用选择，为了省事就全部选择了）提示：如果安装时不断网，jbpm 插件会自动到网上更新。

同时会弹出一个错误窗口，安装速度异常缓慢。

安装完成后，myeclipse 的references 菜单会变得面目全非。

2. 搭建jbpm 运行环境。

3 ．然后配置jpdl 支持4. 确定是否配置jbpm 正确在myeclipse->new->other->关于myeclipse 中配置jbpm 请参考jbpm 的帮助文档，文档给的是在eclipse 下配置jbpm 。

JSP数据库应用开发事例幻灯片PPT

“change_query.jsp”主要是接收“change.jsp”传递过来的参数信息，并检查数据的合法性，若信息更新成功，页面将跳转至“list.jsp”显示更新的记录，否则跳转至“err.jsp”，显示错误信息。
注意：代码与query.jsp的代码几乎完全相同
精品文档
删除记录
学籍管理系统中删除学生信息的功能是通过 “del.jsp”实现的，该页面首先获取要删除的学生的学号，然后连接数据库删除该学号的记录，最后返回至“list.jsp”页面显示学生的记录信息。
提问:
JD1、BC的JD编B程C及步其骤是驱什动么程? 序； 2、数据库连接的建立 3、JDBC的编程步骤和Statement对象的创建和执行；
精品文档
JSP 数据库编程实例——学籍管理系统
本节将以一个学籍管理系统为实例，综合前面几节的知识向同学介绍JDBC 数据库编程在JSP 开发中的应用。
精品文档
添加记录——insert.jsp
“insert.jsp”的运行界面如图所示，用户可在Web 页面中的文本框内输入数据，输入完毕后单击“提交”按扭，页面将跳转至 “query.jsp”，单击“清空” 按钮，文本框将被清空，用户可重新输入数据。
添加记录的全部代码
精品文档
添加记录——query.jsp
通过本章学习，学生应掌握基本的数据库知识及SQL 语言知识，会利用SQL Server2000 管理数据库，并能利用JDBC 在JSP 中数据库应用程序。
精品文档
习题
一、问答题 (1)JDBC 提供了哪几种连接数据库的方法？它们的特点分别是
什么？ (2) 利用JDBC 实现数据库操作一般有哪些步骤？二、编程题 (1) 以university 数据库为例，查询系别为“计算机”的所有学

Java高级框架应用开发案例教程(2)

北京亚思晟科技有限公司
11
2.1 项目需求分析
3）用户管理 (1) 用户修改用户各项信息的修改 (2)用户权限管理管理员对用户进行权限的授权 (3)用户分配商品管理用给高权限注册用户进行商品分配，分配的商品可以看到价格等高权限项。 (4)用户删除管理员对用户进行删除操作，该删除为“软删除”，还可以恢复操作。如图2-12所示。
com.ascent. action放置处理请求的Action。
properties放置程序中用到的资源文件
北京亚思晟科技有限公司
24
2.2 项目系统分析和设计
下面对组织结构中的3个部分分别进行介绍。 JSP文件包括32个文件，如表 2-1所示列出了每个JSP文件实现的功能。
北京亚思晟科技有限公司
2）用户登录验证：
（1）．对于已注册的用户，进入用户登录页面；（2）．填写您的用户名和密码；
（3）．点击“登录”按钮。
（4）．用户名和密码正确，登录成功，进入医药商务网站，如图2-2所示。
北京亚思晟科技有限公司
4
2.1 项目需求分析
2.浏览商品（开发用例为药品）
网站的商品列表要列出当前网站所有的商品名称。当用户单击某一商品名称时，要列出该商品的详细信息（包括商品名称，商品编号，图片等），如图2-3所示。
22项目系统分析和设计22项目系统分析和设计22项目系统分析和设计22项目系统分析和设计sequencediagram如图218219220221222所示22项目系统分析和设计22项目系统分析和设计22项目系统分析和设计22项目系统分析和设计22项目系统分析和设计2

北京亚思晟科技有限公司
31
2.2 项目系统分析和设计

在JBuilder开发工具中实现JUnit单元测试的应用实例(第2部分)

1.1在JBuilder开发工具中实现JUnit单元测试的应用实例（第2部分）1.1.1课后练习题及解答1、对前面的JavaJdbc.java程序添加对应的测试用例类（1）在应用项目中再添加一个DAO组件，类名称为JavaJdbc，包名称为com.px1987.junit.dao（2）编程该JavaJdbc类package com.px1987.junit.dao;import java.sql.*;import java.io.*;public class JavaJdbc{String url="jdbc:odbc:JUnitDSN";String DBDriver="sun.jdbc.odbc.JdbcOdbcDriver";Connection con=null;Statement stmt=null;ResultSet rs=null;String result=null;public JavaJdbc(){}public String conDB(){try{ Class.forName(DBDriver);}catch(ClassNotFoundException e){System.out.println(e);return "Connection Error!";}try {con=DriverManager.getConnection(url,"yanguser","1234");return "Connection Success!";}catch(SQLException e){ return "Connection Error!";}}public String getDBData(String userName){try{stmt=con.createStatement();rs=stmt.executeQuery("select * from UserInfo where name='"+userName+"'");while (rs.next()){result=rs.getString("name");}}catch(Exception e){result = e.toString();}finally{ //关闭JDBC资源if(rs != null){try{rs.close();}catch(SQLException ex){ex.printStackTrace(); }}if(con != null){try{con.close();}catch(SQLException ex){ex.printStackTrace(); }}}return result;}public static void main(String args[]){JavaJdbc jdbcDB=new JavaJdbc();jdbcDB.conDB();String userName=jdbcDB.getDBData("admin");System.out.println("userName="+userName);}}（3）Make本项目2、在测试项目中再添加一个针对该DAO类的测试用例类（1）切换到测试项目中（2）测试项目中再添加一个针对该DAO类的测试用例类（3）类名称为TestJavaJdbc，包名称为com.px1987.junit.test，基类为junit.framework.TestCase3、编程该TestJavaJdbc的测试用例类package com.px1987.junit.test;import junit.framework.*;import daoPack.*;public class TestJavaJdbc extends TestCase{private JavaJdbc javaJdbc = null;protected void setUp() throws Exception{super.setUp();javaJdbc = new JavaJdbc();javaJdbc.conDB();}protected void tearDown() throws Exception{javaJdbc = null;super.tearDown();}public void testGetDBDataOK() //测试在数据库表有正确的数据的情况 {String userName = "admin";String expectedReturn = "admin";String actualReturn = javaJdbc.getDBData(userName);assertEquals("return value", expectedReturn, actualReturn); //断言}public void testGetDBDataFail() //测试在数据库表没有正确的数据的情况 {String userName = "32t32t32"; //在数据库表中不存在的用户名String actualReturn = javaJdbc.getDBData(userName);this.assertNull(actualReturn);}}4、执行本测试用例类将产生出下面的状态1.1.2再对我们前面学习的WebService组件进行测试1、对前面的BankWebService.java程序添加对应的测试用例类package testPack;import junit.framework.*;import myPack.*;import java.util.*;public class TestBankWebService extends TestCase{private BankWebService bankWebService = null;protected void setUp() throws Exception{super.setUp();bankWebService = new BankWebService();}protected void tearDown() throws Exception{bankWebService = null;super.tearDown();}public void testExchangeMoney(){String countryName = "US";float money = 100.0F;float expectedReturn = 80.0F;float actualReturn = bankWebService.exchangeMoney(countryName, money); assertEquals("return value", expectedReturn, actualReturn, 0.0f);/**@todo fill in the test code*/}public void testGetExchangeInfo(){Hashtable expectedReturn = new Hashtable();expectedReturn.put("CN",new Float(1f));expectedReturn.put("US",new Float(0.8f));expectedReturn.put("UK",new Float(0.7f));expectedReturn.put("JP",new Float(70f));expectedReturn.put("AU",new Float(1.3f));expectedReturn.put("DE",new Float(0.9f));expectedReturn.put("AS",new Float(1.1f));//**************************************************************************** ******Hashtable actualReturn = bankWebService.getExchangeInfo();assertEquals("return value", expectedReturn, actualReturn);/**@todo fill in the test code*/}}1.1.3在JBuilder中实现JUnit的TestSuit1、创建测试套件只包括10个类左右的小型项目工程也许无需用到测试套件，仅通过逐一单独运行测试用例类程序来完成测试就可以了---请见本例前面的测试用例类。

JBPM5.1入门学习

成都天府软件园有限公司JBPM5.1入门学习模板文档编号目录1简介 (3)1.1什么是JBPM (3)1.2概述 (3)1.3该版本的改进 (4)1.4E CLIPSE设计器 (5)1.5基于W EB的设计器 (6)1.6JBPM控制台 (6)2入门 (7)2.1下载 (7)2.2资源 (7)2.3环境准备 (8)2.3.1安装JDK (8)2.3.2安装Ant (8)3DEMO（官方例子）学习 (8)3.1下载安装包 (8)3.2启动DEMO (8)3.3学习使用E CLIPSE设计器 (9)3.4学习使用JBPM控制台 (10)3.5学习使用DROOLS-GUVNOR设计器 (12)4用TOMCAT+SSH+JOTM+MYSQL+JBPM移植DEMO (13)4.1环境准备 (13)4.1.1安装JDK (13)4.1.2安装Ant (13)4.1.3安装Eclipse (14)4.1.4安装Tomcat (14)4.1.5安装MySql (14)4.1.6下载Jotm (14)4.2移植H UMAN TASK S ERVICE PROJECT (15)4.2.1修改jbpm相关的数据库配置 (15)4.2.2第二次运行时注释掉以下代码 (16)4.3移植WF PROJECT (16)4.3.1创建jbpm的web工程 (16)4.3.2导入SSH相关的依赖 (22)4.3.3导入jbpm相关的依赖 (23)4.3.4使用jotm配置tomcat 数据源以支持JTA (24)4.3.5Jbpm相关配置文件更新 (28)4.3.6Java服务器端编码 (30)4.3.7Jsp客户端编码 (49)4.3.8Struts和spring的配置 (51)4.4部署和运行 (53)4.4.1启动Demo Human Task Service (53)4.4.2启动Tomcat (53)4.4.3运行Demo (54)附录A：MYSQL安装图解 (58)一、MYSQL5.1安装 (58)二、配置MYSQL SERVER (62)1简介1.1什么是JBPMJBPM，全称是Java Business Process Management(业务流程管理)，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

上章介绍了如何进行流程发布已经根据一个简单的流程图进行测试
这章主要介绍如何创建jbpm数据库流程模板流程实例的区别和联系什么是流程版本流程模板的发布方
法流程上下文的作用 jpdl表达式的使用任务和任务实例的区别和联系以及流程中的异常处理等这些都是
jbpm中的基础知识比较重要

1:jbpmConfiguration 和jbpmContext
都是操作jbpm流程的对象通过他们可以针对jbpm流程的所有操作,如:将流程发布到数据库中从数据库获得一
个流程模板开始一个流程实例结束一个任务实例等等
jbpmconfiguration是读取jbpm配置文件的对象该对象提供了jbpm流程在运行过程中所需要的各种服
务.service对象
套件 src/jpdl/org/jbpm 中的default.jbpm.cfg.xml
jbpmconfiguration对象是单例模式并且是线程安全的
jbpmconfiguration jb=jbpmconfiguration.getinstance();
作用在于用来创建jbpmcontext对象
jbpmconfiguration对象的常用方法列表
getInstance() 获得一个jbpmconfiguration对象
createjbpmcontext 创建一个jbpmcontext对象
getcurrentjbpmcontext() 从当前线程的局部变量获得一个jbpmcontext对象
createschema() 创建jbpm数据库表
dripschema() 删除jbpm数据表
getjobexecutor()得到系统里任务调度服务对象
stratejobexccutor() 开始系统中任务调度服务

jbpmcontext对象封装了大部分操作jbpm流程的方法通过该对象可以开始一个新的流程实例根据任务的参与
者定位流程根据任务实例id加载对应的流程实例

可以拿到hibernate session 可以直接操作hibernate pojo对象
jobsession 对job进行管理 logsession 对日志进行管理
默认情况下通过jbpmcontext对象操作数据库的时候会自动产生一个事务

2:创建jbpm数据库配置好hibernate.cfg.xml文件
package test;

import org.jbpm.JbpmConfiguration;
public class createdb {
/**
* @param args
*/
public static void main(String[] args) {
// TODO Auto-generated method stub
JbpmConfiguration jcf=JbpmConfiguration.getInstance();
jcf.createSchema();

}
}
3:发布新流程到数据库中 deployment视图中发布成zip包

package test;
import java.io.File;
import java.io.FileInputStream;
import java.io.InputStream;
import java.util.zip.ZipInputStream;

import org.jbpm.JbpmConfiguration;
import org.jbpm.JbpmContext;
import org.jbpm.graph.def.ProcessDefinition;

//发布流程zip包到数据库
public class deploymentTest {

/**
* @param args
*/
public static void main(String[] args) {
// TODO Auto-generated method stub
JbpmContext
jbpmcontext=JbpmConfiguration.getInstance().createJbpmContext();
try{
String url="D:/cococ/helloworld.zip";
InputStream inputstream=new FileInputStream(new File(url));
ZipInputStream zis=new ZipInputStream(inputstream);
ProcessDefinition
pd=ProcessDefinition.parseParZipInputStream(zis);
jbpmcontext.deployProcessDefinition(pd);
zis.close();
inputstream.close();

}catch(Exception ex){
}
finally{
jbpmcontext.close();
}
}
}

4:测试helloworld流程
package test;

import org.jbpm.JbpmConfiguration;
import org.jbpm.JbpmContext;
import org.jbpm.graph.def.ProcessDefinition;
import org.jbpm.graph.exe.ProcessInstance;
import org.jbpm.graph.exe.Token;

//根据发布在数据库中的流程来测试这个流程实例
public class TestHelloWorldWithDB {

/**
* @param args
*/
public static void main(String[] args) {
// TODO Auto-generated method stub

//获取jbpm上下文对象
JbpmContext
jc=JbpmConfiguration.getInstance().createJbpmContext();
try{

//从数据库中获取helloword流程
ProcessDefinition
pd=jc.getGraphSession().findLatestProcessDefinition("helloworld");
ProcessInstance pi=new ProcessInstance(pd);
Token token=pi.getRootToken();
//因为只是建立流程并没有下传所以还停留在state-state上
System.out.println("1:"+token.getNode().getName());

token.signal();
System.out.println("2"+token.getNode().getName());
token.signal();
System.out.println("3"+token.getNode().getName());
token.signal();
System.out.println("4"+token.getNode().getName());

System.out.println("整个流程是否结束
"+token.getProcessInstance().hasEnded());

}
catch(Exception ex){
ex.printStackTrace();
System.out.println("异常信息");
}
finally{
jc.close();
}
}

}
5:模板和实例
在jbpm插件中设计的流程叫流程模板。我们上面发布的也是流程模板发布在
jbpm_processdefinition表中

processinstance是一个基于流程模板产生的一个流程实例一个流程模板可以产生很多流程实
例而一个流程实例只能由一个流程模板产生
