五相单双十拍步进电动机控制程序的设计与调试
机电工程学院课程设计说明书设计题目:五相单双十拍步进电动机控制程序的设计和调试学生姓名： xxx学号： 20094805xxxx专业班级：机制F09xx指导教师： xxx2012年12月14 日内容摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的使用。
步进电动机具有快速起停、精确步进和定位等特点，所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单，实现方便，参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数，矩角特性好，步进电机启动转矩就大，运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。

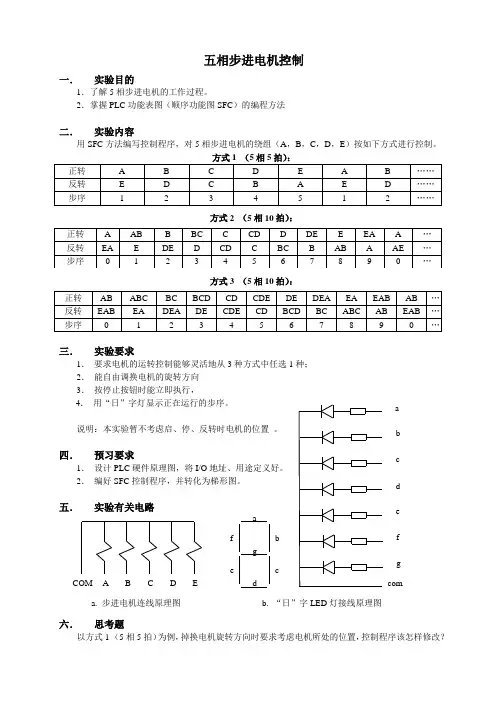

本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理，及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、梯形图以及语句表。
本文设计过程中使用了移位指令，大大简化了程序的设计，使程序更间凑，方便了设计。
在实际使用中表明此设计是合理有效的。
