电功和电功率专题复习(必考超详附习题)

电能电功电功率专题（一）1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15VB．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21WD．将它们串联时，L1允许的最大功率是3W2．额定电压都是110V，额定功率P A=100W，P B=40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个（）3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W 4．小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大5．如图所示，曲线A、B分别是白炽灯L l（220V l00W）、L2（220V 60W）实际测得的伏安特性图象．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为（）A．1：1 B．l：2 C．3：5 D．3：86．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V 1.5W B．6V 0.75WC．3V 1.5W D．3V 0.75W7．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：58．如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0﹣15V，小灯泡上标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（）A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B．当电流表示数为0.4A时，电压表示数为12VC．该电路的最大功率为9WD．滑动变阻器允许调节的范围是18Ω﹣60Ω9．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45 W B．0.50 WC．0.80 W D．0.90 W10．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是（）A．2：3 B．3：2 C．5：2 D．1：211．如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：212．规格分别为“220V 25W”和“220V 100W”的甲、乙两只小灯泡，将它们串联后接到220V的电源上，两灯都发光，则（）A．甲灯较亮 B．乙灯较亮 C．两灯一样亮D．无法判断13．L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（）A．L1与L2灯丝电阻之比为2：1B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1：414．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（）A．①② B．③④ C．②④D．①③15．由电压为220V的电源向远处某工地的一盏标着“PZ 220﹣60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W．则导线消耗的功率（）A．小于5W B．等于5W C．大于5W D．不能确定16．标有“4V 1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在（不考虑温度对电阻的影响）（）A．0～8Ω B．8～16Ω C．16～20Ω D．以上答案都不对17．有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8W B．2.5V 1.0WC．4.5V 1.0W D．4.5V 1.8W18．有L1和L2两盏电灯，标有“4V 8W”和“8V 32W”，把它们与“4Ω 10A”的变阻器串联接在12V的电源上，如图所示，当滑动变阻器的滑片P从b向α滑动时，下列说法正确的是（）A．两灯都变暗B．两灯都变亮，且L1先正常发光C．两灯都变亮，且L2可能先烧坏D．亮灯都变亮，因为L1的额定功率大，所以比L1更亮19．如图所示电路，阻值为6Ω的电阻与一个“6V 3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）（）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W20．图甲的示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端移动到左端，两个电压表和电流表的示数变化情况如图乙所示．则下列判断正确的是（）A．电源电压为4VB．电压表V1和电流表示数比值变小C．滑动变阻器R2的阻值变化范围为0﹣10ΩD．电路总功率的变化范围为0.6﹣1.8W21．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，电压表V2的示数，电压表V1的示数与电流表A的示数之比，电路消耗的总功率．（均选填“变大”、“变小”或“不变”）．22．若将分别标有“3V 3W”、“6V 3W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是V，标有“3V 3W”字样的灯实际消耗的电功率是W．（灯丝电阻值不变）23．在如图所示的电路中，电源电压保持不变，R为定值电阻，当在电路中的a、b两点间接入一个标有“6V 3W”的小灯泡时，闭合开关S，它恰好正常发光；若在a、b两点间接一个标有“6V 6W”的小灯泡，它实际消耗的电功率将6W（填“大于”、“小于”或“等于”）24．如图所示的电路中，电压U=10V，且保持不变，灯L标有“12V 2W”的字样，当开关S断开时，灯L的实际功率为W；当开关S闭合时，灯L 的实际功率将（填“变大”、“变小”或“不变”）25．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V．闭合开关S 后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系图象如图乙所示．则小灯泡的额定功率为W，电源电压为V，滑动变阻器的最大阻值为Ω．26．小欣利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验．（1）L1正常发光时的电流为A．（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电压表的示数为V，电路消耗的总功率为W．27．如图所示的电路中，电源电压为30V，定值电阻为30Ω，滑动变阻器标有“60Ω 1.5A”字样，在该电路正常使用的情况下，则（）A．滑动变阻器消耗的最小功率为45WB．电流表的最大示数为1.5AC．电路消耗的最大功率为75WD．电路总电阻的变化范围为12Ω～20Ω28．小明用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V．则下列结论正确的是（）A．定值电阻R0的阻值为5ΩB．变阻器连入电路的电阻变化范围2～20ΩC．电源电压为15VD．电路消耗的总功率的变化范围为6～24W29．如图所示的电路中，电源电压6V保持不变，电流表使用0﹣0.6A量程，电压表使用0﹣3V量程，定值电阻的规格为“10Ω 0.5A”，滑动变阻器铭牌上标有“20Ω 1A”，为了保证电路各元件的安全，闭合开关后（）A．电路允许通过的最大电流为0.3AB．滑动变阻器连入电路的最小阻值为10ΩC．电压表的最小示数为2VD．电路的最大功率为3W30．如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的电阻为10Ω B．滑动变阻器的最大电阻为20ΩC．电路消耗的最小功率为1W D．电路消耗的最大功率为3.6W31．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示．求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值．32．现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为 2.5V，额定电流为0.35A，小灯泡和定值电阻的I﹣U图象如图所示．求：（1）将小灯泡接入电路，电路电流为0.2A，小灯泡实际功率为多少？（2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？33．如图所示，R1=30Ω，将触头移到滑动变阻器的最左端a，断开电键S1、闭合电键S，电流表的示数为0.6A；再闭合S1，电流表示数变为1.0A．将触头移到滑动变阻器的最右端b，断开电键S1、闭合电键S，电流表的示数为0.4A．求：（1）电阻R2的阻值及变阻器R的最大阻值；（2）闭合S后，在什么情况下电路消耗的功率最小？最小值为多少？34．如图所示，将滑动变阻器的滑片P移向M端，闭合开关S ，表有示数为1.0A ，表的示数为6V；滑片P移向N端，闭合开关S ，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．35．如图所示的电路中，电源电压U=6V，电阻R1=6Ω，电阻R2=4Ω，求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，通电10s的时间内电流通过R2产生的电热是多少？（3）当三个开关处于何种状态时，整个电路消耗的电功率最大？求出此时的最大电功率．36．一个小灯泡与一个6欧的电阻串联后接在12伏的电源上，小灯泡恰能正常发光，此时小灯泡的功率为6瓦．求小灯泡正常发光时的电阻和额定电压．37．如图所示，灯L标有“2.5V 1.25W”字样，R1=15Ω，滑动变阻器R2最大阻值为10Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光．试求：（1）灯L正常发光时的电阻．（2）电源电压．（3）当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率．38．如图所示，小灯泡标有“6V 3W”字样，R1=6Ω，R2=3Ω，设灯丝的电阻不变，求：（1）当S1断开，S2闭合时，灯恰好正常发光，求电源电压；（2）当S1、S2都闭合时，电流表的示数是多少？（3）当S1、S2都断开时，电路中的总功率是多少？39．小明家有一个电热水壶，铭牌如右表所示，现他在壶中装上3L、20℃的水，求：（1）壶中所装水的质量是多少？（2）在额定电压下，电水壶工作10min做了多少功？（3）若通电10min所放出的热量全部被水所吸收，能使多少千克20℃的水烧开？（水的比热容为4.2×103J/（kg•℃），当时为一个标准大气压）（4）若在用电高峰，电热水壶的实际电压为额定电压的90%，则此时该水壶的实际电功率是多少？（不考虑电热丝的电阻值随温度的变化，计算结果保留一位小数）40．在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V 12W”．开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：（1）灯泡L1的额定功率．（2）在10s内，灯泡L2正常发光时消耗的电能．（3）灯泡L2的电阻（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．41．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中不正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V42．把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以灯L1和L2一样亮B．因为灯L1额定功率比较大，所以灯L1比较亮C．因为灯L1电阻较小，实际功率较大，所以灯L1较亮D．因为灯L2电阻较大，实际功率较大，所以灯L2较亮43．图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为 4.5V，则电路中电流I= A，灯泡功率P= W，定值电阻R= Ω44．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2= ；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙= ，R1、R2消耗的电功率之比为P1：P2= ．45．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W．46．如图甲所示是通过灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8W，则电源电圧是V，此时定值电阻R的电功率是W．47．如图所示，电阻R=55Ω，当闭合S1、S2时，通过电阻R的电流为A，电路消耗的总功率为1000W．当只闭合S2时，电动机消耗的电功率为W．48．一个标有“6V 3W”的小灯泡接在9V的电源上，若使灯泡正常发光，应该给它串联一个Ω的电阻．若小灯泡两端的实际电压是3V，则小灯泡的实际功率是W．49．图甲是通过灯泡L的电流跟其两端电压关系的图象．现将L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8W．则电源电压是V，此时通过R的电流是A．50．如图所示，电源电压恒为8V，电压表量程为0﹣3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～0.6A B．电压表示数的变化范围0～3VC．滑动变阻器的最大功率为1W D．滑动变阻器的阻值变化范围4Ω～7.2Ω51．如图所示，电源电圧恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为50Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P由b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．当R2=20Ω时，R2的功率为0.8WB．电阻R2两端的电压由5V减小到0VC．电流表的示数变化范围为0.1A～0.3AD．电阻R1功率的变化范围为0.1W～0.9W52．如图甲所示的电路中，滑动变阻器的滑片 P 从 a 端移到 b 端，定值电阻 R1两端的电压随滑动变阻器 R2阻值变化的图象如图乙所示，下列说法中正确的是（）A．电源电压为 6V B．R2=20Ω时，电压表示数为 4VC．该电路的最大功率为 3.6WD．P 在 b 端时，电阻 R1的功率为 0.1W53．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中正确的是（）A．电源电压为6V B．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6W D．P在b端时，电阻R1的功率为0.1W 54．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V 3W”的字样，灯L2标有“6V 3W”的字样．当开关拨至2位置且滑片滑到a端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为9V B．L2正常发光时，电路中的电流为0.6AC．要使L1正常发光，滑动变阻器接入电路中的阻值应为3ΩD．当L1、L2分别正常发光时，两种电路的总功率之比为2：155．甲、乙两灯分别标有“6V 6W”、“6V 3W”字样，现将两灯接入同一电路中使用，则下列说法正确的是（不计温度对灯丝电阻的影响）（）A．两灯串联在6V的电路中使用时，都不能正常发光B．两灯串联在6V的电路中使用时，甲灯比乙灯亮C．两灯并联在6V的电路中使用时，都不能正常发光D．两灯并联在6V的电路中使用时，甲灯比乙灯亮56．如图所示的电路中，电源电压恒为6V，R1=6Ω，R2=20Ω，滑动变阻器R3的最大阻值为10Ω，当电路发生变化时，各电表保持完好且不超过量程．求：（1）闭合三个开关，电压表示数不为0，电流表A1示数为0.5A时，干路电流是多少？（2）闭合S、S1，断开S2，电压表示数不为0．当R3的阻值为多大时R3消耗的电功率最大？最大电功率是多少？57．如图所示，设电源电压U恒定不变，R为定值电阻，R′为滑动变阻器．闭合开关，移动滑动变阻器滑片改变变阻器阻值，记录多组电压表和电流表的示数分别为U1和I1，然后输入计算机绘制出U1﹣I1，图象如下，结合电路和U1﹣I1图象．求：（1）电源电压U和定值电阻R的阻值．（2）调节滑动变阻器R′，当R′的阻值多大时，变阻器R′消耗的功率最大，最大值是多少．58．如图所示，电源电压保持不变，定值电阻R1=40Ω，灯泡L上标有“6V 3.6W”的字样，闭合开关S、S1，断开S2，电压表的示数为12V，灯泡正常发光，求：（1）电源电压U；（2）此时滑动变阻器R2连入电路的电阻值；（3）保持滑动变阻器R1滑片的位置不动，断开开关S1，同时闭合开关S和S2，在5min内电流通过定值电阻R1产生的热量是多少？59．电冰箱的工作是间断的．通过“工作时间系数（在一段时间内冰箱实际工作时间与这段时间的比值）”可以反映冰箱的性能．小红同学测得家里的冰箱每40min内持续工作10min．从冰箱的铭牌可知冰箱的额定功率是150W．求这台冰箱的工作时间系数，并由此推算它每天大约工作多少h、它每天大约消耗多少电能？60．9年级（5）班的教室共装了8盏标有“220V，40W”的日光灯．早读课有些同学就打开电灯，学了电学知识后，同学位就学会了节约用电，早读课时就都把电灯关了．已知早读课时间是30min，每个月上课的时间是24天．这个班级就早读课每个月可节约用电多少KWh？参考答案与试题解析1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15VB．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21WD．将它们串联时，L1允许的最大功率是3W【解答】解：由灯泡L1标有“6V、2A”，可以求出R1===3Ω，由灯泡L2标有“9V、1A”，可以求出R2===9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；A、将它们串联时，则干路最大电流是1A，总电压为1A×（3Ω+9Ω）=12V，不符合题意；B、将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I==2.67A，不符合题意；C、将它们并联时，电路中允许最大总功率P==16W，不符合题意；D、将它们串联时，L1允许的最大电流是1A，所以最大功率P=I2R=3W，符合题意；故选D．2．额定电压都是110V，额定功率P A=100W，P B=40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个（）A ．B ．C．D ．【解答】解：根据P=可得，两灯泡的电阻分别为：R A ===121Ω，R B ===302.5Ω．所以，R B＞R A．A、图中灯泡A和灯泡B串联，然后接到220V的电源上，根据串联电路的分压特点可知，灯泡B两端的电压大于110V，所以都不能正常工作，故A不符合题意；B、图中灯泡A和可变电阻R并联后又和灯泡B串联，要使灯泡正常工作，必须满足灯泡A与可变电阻R并联后和灯泡B的电阻相等；但并联电路中，电阻越并越小，小于任何一个分电阻，所以灯泡A与可变电阻R并联后的电阻小于灯泡B的电阻，此电路中灯泡A和灯泡B也不能正常工作，故B不符合题意；C、图中灯泡B和可变电阻R并联后又和灯泡A串联，要使灯泡正常工作，必须满足灯泡B与可变电阻R并联后和灯泡A的电阻相等；并联电路中，电阻越并越小，小于任何一个分电阻，所以灯泡B与可变电阻R并联后的电阻可以等于灯泡A的电阻，可以使灯泡A和灯泡B正常工作，则C图的总电阻为R总=2R A=2×121Ω=242Ω；D、图中灯泡A和灯泡B并联后又与可变电阻R串联，要使灯泡正常工作，必须满足灯泡A与灯泡B并联后和可变电阻R的阻值相等，通过调节变阻器的阻值可以做到，即两灯泡可以正常工作；由公式=+得灯泡B和灯泡A 并联后的电阻R≈86.4Ω，则D图的总电阻为R总=2R=2×86.4Ω=172.8Ω；电源电压一定，根据公式P=可知，电路总电阻越大，消耗的总功率就越小，比较可知，C图的总电阻大，消耗的总功率最小．故选C．3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W 【解答】解：由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电流表的示数为0.4A时，I A=I B=I=0.4A，由图象可知，A和B两端的电压分别为：U A=2V，U B=2.5V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U A+U B=2V+2.5V=4.5V，故AB错误；元件B的电功率：P B=U B I B=2.5V×0.4A=1W，故C正确、D错误．故选C．4．小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大【解答】解：因灯泡的亮暗取决于实际功率的大小，所以，较亮灯泡的电功率较大，故D正确；因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故C错误；由P=I2R可知，较亮灯泡的电阻较大，故A错误；因导体的电阻只与导体的材料、长度、横截面积有关，其材料相同时，导体越长、横截面积越小，电阻越大，所以，白炽灯的材料和长度相同，较亮灯泡的电阻较大，灯丝较细，故B错误．故选D．5．如图所示，曲线A、B分别是白炽灯L l（220V l00W）、L2（220V 60W）实际测得的伏安特性图象．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为（）A．1：1 B．l：2 C．3：5 D．3：8【解答】解：（1）两灯泡的额定电压相等，根据I=可知，“220V 100W”比“220V 60W”灯泡的额定电流大，故上边的U﹣I图象为60W灯泡的图象，下边的为100W灯泡的图象；（2）两电阻串联时，流过两电阻的电流相等，而总电压应为220V，由I﹣U 图象可知，串联时电流应为0.24A，此时L1的电压为60V，故此时L1的功率P=U1I1=14.4W；L2的电压为160V，故此时L2的功率P=U2I2=38.4W ；所以=，所以D正确．故选D．6．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V 1.5W B．6V 0.75WC．3V 1.5W D．3V 0.75W【解答】解：（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联，电流表测干路电流，因为灯泡正常发光，所以电源电压U=U变=U L额=6V，通过灯泡的电流I L额===0.5A，则通过变阻器的电流I变=I﹣I L额=1A﹣0.5A=0.5A，滑动变阻器的最大阻值R变===12Ω．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，灯泡的电阻R L ===12Ω，此时电路中的电流I′===0.25A，灯泡的实际功率P实=I′2R L=（0.25A）2×12Ω=0.75W．故选B．7．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：5【解答】解：由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：===，因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由P=UI可得，两灯泡的额定功率之比：===．故选A．8．如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0。

九年级下册电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

电功率题型1.某兴趣小组设计的”温度控制器”工作时有加热和恒温两种状态。

电路如图甲所示，S为开关，双金属开关在温度低时闭合，温度到达一定值时自动断开，降温后再闭合，循环工作，起到调节温度作用，指示灯的额定电压为200V，且亮起即正常工作，发热电阻阻值为40Ω。

求：(1)当指示灯亮时，温度控制器处于____________________状态。

(2)指示灯的电阻值。

(3)加热状态时，温度控制器所消耗的电功率。

(4)温度控制器正常工作时，记录灯泡在一段时间内，规律性亮灭情况如图乙，则温度控制器1小时所消耗的电能。

2.某电热砂锅的简化电路如图甲。

R1、R2为发热电阻,S为旋转型开关,a、b、c、d为触点,通过旋转开关S可实现“关”“低挡”“高挡”之间的转换,工作时先用高挡加热锅内汤料到沸腾,再用低挡持续加热食物,使食物“汤浓味鲜”。

(1)高挡加热时,开关S应旋至触点(选填“ab”“bc”或“cd”)位置。

(2)某次烹饪一共用时6小时,电功率与加热时间的关系如图乙所示,则本次烹饪共消耗多少电能?(3)发热电阻R1和R2的阻值分别为多少?(4)生活中,有时也会选择电压力锅烹饪,因为电压力锅煮熟相同质量的同种食物,通常比电热砂锅更省电。

请你从能量利用率的角度结合所学知识解释一下电压力锅为什么能省电?3.智能家居带给我们健康、舒适的生活，如智能马桶(图甲)，某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过开关S1的通断，实现“高、中、低”三种温档的调节，其中低温档的功率为20瓦，电阻R2为1210欧。

(1)座圈加热时，把电能转化为▲能；(2)当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的▲；(3)1千瓦时的电能可供该座圈低温档工作多少小时?(4)该座圈处于中温档工作时的电功率为多少?4.磁场的强弱可用磁感应强度(B)表示，单位为特(T)。

电功率复习巩固专讲专练(章末复习+综合测评+答案)经典一、电功率选择题1．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。

当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。

故答案为：C。

【分析】当甲、乙都是电流表，S1闭合、S2断开，此时R与L并联，乙测干路电流I，甲测L电流I甲，当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲测总电压U，乙测L两端电压U L，不考虑灯丝电阻的变化，通过R=求出灯泡的电阻.2．如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

电功率专题复习一、单选题(共10道，每道10分)1.小明观察家中的电能表（如图），下列说法正确的是( )A.此电能表应该接在220V的电路中使用B.电能表的额定功率是220WC.小明家已经消耗的电能为107JD.此电能表转盘每小时转过3000转答案：A解题思路：A：220V表示此电能表应该接在220V的电路中使用，故A正确；B：电能表是计量电能的装置，额定功率很小，220V表示工作电压，故B错误；C：小明家已经消耗的电能为107.0kW•h，故C错误；D：“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，故D错误。

故选A。

试题难度：三颗星知识点：电能表参数的理解2.某家用电能表的表盘上标有“600r/kW•h”的字样，在电路中只接入一个用电器且正常工作时，电能表转盘在1min内转了10转，则该用电器的实际功率是( )A.3600WB.1000WC.500WD.100W答案：B解题思路：转10转消耗的电能；该电器的额定功率。

故选B。

试题难度：三颗星知识点：电能表参数的理解3.两个电阻R1和R2串联在电路中，R1和R2两端的电压之比2：3，若将它们并联在电路中，电阻R1和R2的功率之比为( )A.4：9B.2：3C.3：2D.2：5答案：C解题思路：根据串正并反规律可知，当两电阻串联时，R1：R2=U1：U2= 2：3；当两电阻并联时，P1：P2=R2：R1=3:2，故选C。

试题难度：三颗星知识点：串正并反规律4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现L1要亮一些，则下列判断正确的是( )A.L1的电阻比L2的小B.L1的额定功率比L2的大C.两灯正常工作时L1发光要暗一些D.若将两灯并联接入电路，L1发光要亮一些答案：C解题思路：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；由于两灯的额定电压相等，由可得：R1＞R2，P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B错误，C正确；若将两灯并联，则两灯两端的电压相等，由可得：R1＞R2，P1＜P2，则D错误；故选C。

电功率知识点梳理及经典练习(超详细)经典1一、电功率选择题1．下列物理量的估计最接近实际的是（）A. 人体的正常体温约为37℃B. 家用空调的额定功率约为50WC. 我国家庭照明电路的电压为1.5VD. 体育考试中所用实心球质量约为10kg 【答案】 A【解析】【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多【答案】B【解析】【解答】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，A不符合题意；B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，B符合题意；C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，C不符合题意；D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，D不符合题意；故答案为：B。

【分析】电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答.3．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。

北大附中云南实验学校初三物理专题复习电功 电功率一、填空题1、两电阻的阻值之比为R 1:R 2=1:2,把它们串联到电路中，在相同的时间内，电流对它们的所做的功之比W1：W2= ，如果把它们并联接入电路中，那么电流通过它们所做的功之比W 1：W 2= 。

2、上海实行“分时电费”的计费制度，计算方法如右表所示，这样既可以减轻高峰时段电网压力，又能节省用户的电费支出。

某用户家中的电热水器上标有“220V 2000W ”字样，该电热水器正常工作时的功率为__ __瓦。

若该电热水器正常工作1小时，将它的工作时间从高峰时段移至低峰时段，则该用户每月（按30天计）至少可节省电费___ __元。

3、物业工作人员来李明家收电费，他观察到李明家电能表的情况如右图所示．然后从记录本上查出上月电能表的示数是811.6kWh ．若按0.5元／kWh 计费，李明家本月应缴电费__ __元。

李明家同时使用的用电器总功率不得超过 W 。

4、BCD —195K 型电冰箱铭牌上有“输入电压220V 、耗电量0．6 kW ·h ／24h 、输入总功率100W ”等数据．其中“耗电量o ．6kW ·h ／24h ”这个数据的含义是：该冰箱正常使用24h 消耗的电能为 ．如果按照输人总功率100 W 和工作24 h 计算，则消耗的电能是 kW ·h ，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有 工作的特点而造成的．电冰箱插头应用___________（选填“二脚插头”或“三脚插头”）； 电冰箱是利用致冷物质迅速_____________吸热，使冰箱内温度降低；活性炭具有_________________性，常用作冰箱中的除味剂。

二、选择题1、滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“1012 1A"的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是 ( )A ．此滑动变阻器能连入电路中的最大阻值是1012B ．当此滑动变阻器中的电流不超过1A 时，它能安全使用C ．当此滑动变阻器两端的电压不超过10V 时，它能安全使用D ．此滑动变阻器在安全使用时，它消耗的最大功率是10w 2、关于电流做功，下列说法中正确的是 （ ）A.导体两端的电压越大，通电时间越长，电流做功就越多；B.通过导体的电流越大，通电时间越长，电流做的功就越多； C 、电流做功是电能转化为其他形式的能的过程； D 、电流做功是电能转化为内能的过程。

学习好资料 欢迎下载 电功、电功率 五、计算题（2）： 1．（04福建泉州）（7分）小明家的太阳能热水器，可以贮水100㎏，天气好时，吸收的太阳辐射能可以使水温升得足够高；阴雨天可用电辅助加热，它的电加热棒的额定电压是220V，额定功率是2000W。 ⑴若在阳光的照射下，100㎏的水温从20℃上升到50℃，吸收太阳的热量是多少？（水的比热c＝4.2×103J/㎏·℃） ⑵若在阴雨天仅用电热加热棒在额定电压下将这些水加热，使之升高相同的温度，需要多长的时间？（假设消耗的电能全部转化为水吸收的内能） ⑶实际上用电加热时间需要2h，请你写出产生这种现象的两个原因。

2．（04湖北宜昌）（综合题）图11所示是某种型号电冰箱的外观图，下表是该冰箱的主要技术参数，请你回答下列问题：

(1)依据表中的数据计算冰箱在给定的工作状态下压缩机—天的工作时间。该电冰箱正常工作一个月(按30天计算)耗电多少度? (2)电冰箱有四个脚，每个脚与地面的接触面积为250mm2，若冰箱内现有食物的质量为 10kg，求电冰箱对水平地面的压强。(g取10N／kg) (3)电冰箱在运输和放置时对倾斜程度有一定的要求，请你自己设计—种方法来检查电冰箱是否倾斜。要求画图并说明其操作方法。 (1)冰箱每天工作的时间:t＝W／P=O.59kW·h／100W=5．9h (1分) 冰箱一个月消耗的电能：W= 30×0．59 kW·h =l7.7 kW·h (度) (1分) (2)S=4×250mm2=103mm2=10-3 mm2 F＝G1+G2=60kg×lON／kg+10kg×l0N／kg=700N (1分) P=F/S=700N/10-2 m2=7×105Pa (1分) (3)方法一；可以用重垂线(图略)。操作方法：将重垂线挂在冰箱的一个侧面，现察重垂线是否跟冰箱的这个侧面重合或者平行，从而确定冰箱是否倾斜。 (2分) 方法二，可以用连通器(图略)。操作方法：在一根透明胶管注入适量的水制作成一个U型管，将U型管的两个液面同时靠近冰箱上表面的两个点，观察两个液面是否与上表面重合，从而确定冰箱是否水平． (2分) 评分说明：(1)和(2)中，解答公式、过程和结果都正确的给满分，公式和过程正确的，但是计算结果错误的扣1分，不重复扣分。第(3)问有多种答案，学生只要答出一种方法合理可行即可给2分。

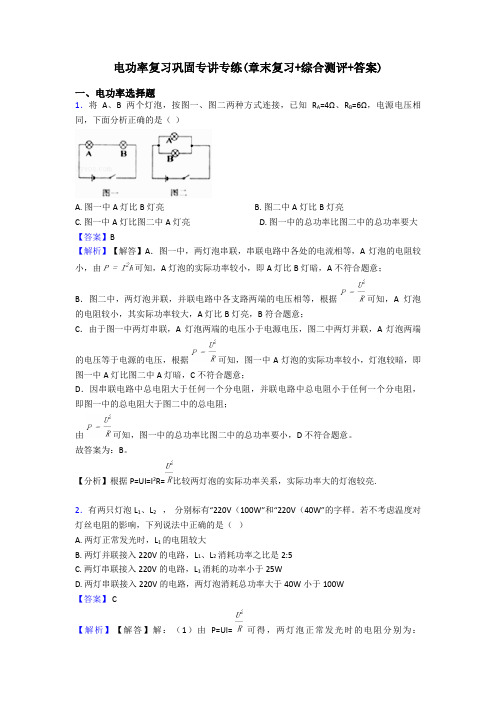

电功率复习巩固专讲专练(章末复习+综合测评+答案)一、电功率选择题1．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。

故答案为：B。

【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。

电功率总复习经典例题、习题经典一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

最新电功率总复习经典例题、习题（word） 一、电功率选择题 1．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（ ）

A. 电源电压为20V B. R1的阻值为5Ω C. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω D. 开关S闭合后电路消耗的最小功率为14.4W 【答案】 D 【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。（1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，

因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝ ＝ ，I′＝ ＝ ， 因串联电路中总电压等于各分电压之和，且电源电压保持不变， 所以，电源的电压：

U＝I（R1+R2）＝I′（R1+R2′），即 （R1+10Ω）＝ （R1+20Ω）， 解得：R1＝10Ω，B不符合题意；

电源的电压U＝I（R1+R2）＝ ×（10Ω+10Ω）＝24V，A不符合题意；（2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，

此时电路中的电流：I大＝ ＝ ＝1.5A， 此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，

则滑动变阻器接入电路中的最小阻值：R2小＝ ＝ ＝6Ω， 当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小， 所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，C不符合题意；（3）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，则P小＝ ＝ ＝14.4W，D符合题意。 故答案为：D。 【分析】由图乙可知，当R2的阻值为10Ω和20Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压. 当电压表的示数最大时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电流特点和欧姆定律求出电路中的最大电流，根据串联电路的电压特点求出此时滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，据此得出滑动变阻器接入电路中的阻值范围. 当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据

【物理】电功率复习巩固专讲专练(章末复习+综合测评+答案)（word）一、电功率选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。

【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

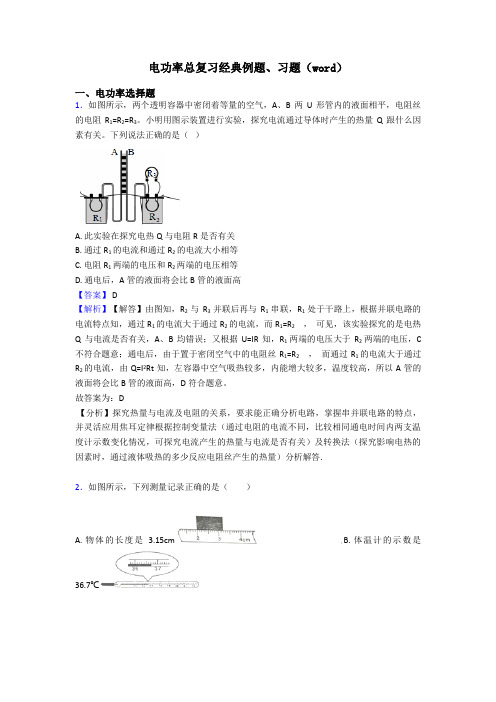

电功率总复习经典例题、习题（word） 一、电功率选择题 1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是（ ）

A. 此实验在探究电热Q与电阻R是否有关 B. 通过R1的电流和通过R2的电流大小相等 C. 电阻R1两端的电压和R2两端的电压相等 D. 通电后，A管的液面将会比B管的液面高 【答案】 D 【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2 ， 可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2 ， 而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。 故答案为：D 【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.

2．如图所示，下列测量记录正确的是（ ）

A. 物体的长度是3.15cm B. 体温计的示数是36.7℃ C. 弹簧测力计示数是1N D. 电能表的示数是2015kW•h 【答案】 B 【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm=1.15cm．故A错误；

B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确； C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误； D、电能表的读数为201.5kW•h．故D错误． 故选B． 【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位． ②要弄清楚体温计的量程和分度值再去读数． ③要弄清楚弹簧测力计的量程和分度值再去读数． ④电能表的读数要注意，最后一位为小数位．

2024年中考物理复习真题训练—电功率（含答案解析）一、选择题1.（2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（）A．空调B．节能灯C．电风扇D．液晶电视【答案】A【详解】根据常见用电器的工作功率可知，空调的功率约为1500W，节能灯的功率约为40W，电风扇和液晶电视的功率约为100W。

根据W=Pt可知，以上用电器都正常工作1小时，消耗的电能最多的是空调。

故A符合题意，BCD不符合题意。

故选A。

2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（）A．电视机B．电风扇C．电脑D．电炉【答案】D【详解】A．电视机工作时电能不是主要转化为内能，不是利用电流热效应工作的，故A不符合题意；B．电风扇工作时电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；C．电脑工作时电能不是主要转化为内能，不是利用电流热效应工作的，故C不符合题意；D．电炉工作时电能主要转化为内能，是利用电流热效应工作的，故D符合题意。

故选D。

3.（2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（）A．增强B．不变C．减弱D．条件不足，无法确定【答案】C【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。

故ABD不符合题意；C符合题意。

故选C。

4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。

【物理】电功率总复习经典例题、习题经典一、电功率选择题1．下列关于电能的说法正确的是（）A. 可以通过电流表把电能直接测量出来B. 电能的单位是“度”，学名叫做千瓦C. 消耗电能越多的用电器，电功率就越大D. 消耗电能相同的用电器，产生的热量不一定相同【答案】 D【解析】【解答】A.电流表可以测量电流，不能测量电能，A不符合题意；B.电能的单位是“度”，又叫千瓦时，B不符合题意；C.电功率越大，表示电流做功快，C不符合题意；D.消耗电能相同的用电器，产生的热量不一定相同，D符合题意。

故答案为：D.【分析】电功率表示电流做功的快慢，不同用电器，转化成的热的效率不同。

2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。

故答案为：B。

【分析】结合电路图，判断开关闭合、断开时电路连接方式的辨别和电表所测电路元件，利用串联电路的特点和欧姆定律分析即可.3．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A. 滑动变阻器的最大功率为1.44WB. 滑动变阻器的最大功率为2WC. 滑动变阻器的最大功率为2.25WD. 电压表示数从0V增大到2.4V【答案】C【解析】【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
