第7章 液压基本回路

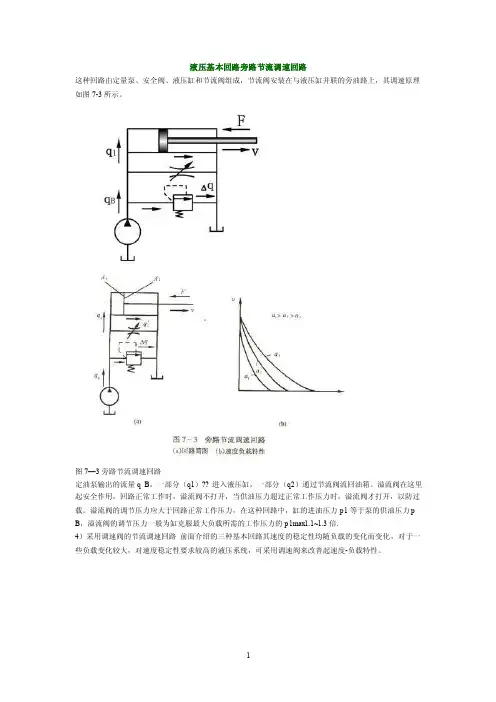

液压基本回路旁路节流调速回路这种回路由定量泵、安全阀、液压缸和节流阀组成，节流阀安装在与液压缸并联的旁油路上，其调速原理如图7-3所示。

图7—3旁路节流调速回路定油泵输出的流量q B，一部分（q1）?? 进入液压缸，一部分（q2）通过节流阀流回油箱。

溢流阀在这里起安全作用，回路正常工作时，溢流阀不打开，当供油压力超过正常工作压力时，溢流阀才打开，以防过载。

溢流阀的调节压力应大于回路正常工作压力，在这种回路中，缸的进油压力p1等于泵的供油压力p B，溢流阀的调节压力一般为缸克服最大负载所需的工作压力的p1max1.1~1.3倍.4）采用调速阀的节流调速回路前面介绍的三种基本回路其速度的稳定性均随负载的变化而变化，对于一些负载变化较大，对速度稳定性要求较高的液压系统，可采用调速阀来改善起速度-负载特性。

图7—4调速阀进油节流调速回路采用调速阀也可按其安装位置不同，分为进油节流、回油节流、旁路节流三种基本调速回路。

图7-4为调速阀进油调速回路。

图7-4(a)为回路简图，图7-4(b)为其速度—负载特性曲线图。

其工作原理与采用节流的进油节流阀调速回路相似。

在这里当负载F变化而使p 1变化时，由于调速阀中的定差输出减压阀的调节作用，使调速阀中的节流阀的前后压差Δp保持不变，从而使流经调速阀的流量q 1不变，所以活塞的运动速度v也不变。

其速度—负载特性曲线如图7-4(b)所示。

由于泄漏的影响，实际上随负载F的增加，速度v有所减小。

在此回路中，调速阀上的压差Δp包括两部分：节流口的压差和定差输出减压口上的压差。

所以调速阀的调节压差比采用节流阀时要大，一般Δp≥5×105Pa，高压调速阀则达10×105Pa。

这样泵的供油压力pB相应地比采用节流阀时也要调得高些，故其功率损失也要大些。

这种回路其他调速性能的分析方法与采用节流阀时基本相同。

综上所述，采用调速阀的节流调速回路的低速稳定性、回路刚度、调速范围等，要比采用节流阀的节流调速回路都好，所以它在机床液压系统中获得广泛的应用。

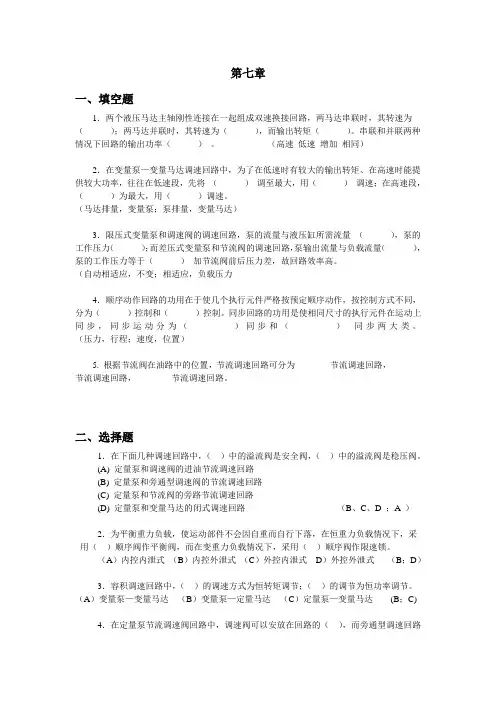

第七章一、填空题1．两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（）；两马达并联时，其转速为（），而输出转矩（）。

串联和并联两种情况下回路的输出功率（）。

（高速低速增加相同）2．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将（）调至最大，用（）调速；在高速段，（）为最大，用（）调速。

（马达排量，变量泵；泵排量，变量马达）3．限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量（），泵的工作压力（）；而差压式变量泵和节流阀的调速回路，泵输出流量与负载流量（），泵的工作压力等于（）加节流阀前后压力差，故回路效率高。

（自动相适应，不变；相适应，负载压力4．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（）控制和（）控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为（）同步和（）同步两大类。

（压力，行程；速度，位置）5. 根据节流阀在油路中的位置，节流调速回路可分为________节流调速回路，_______ 节流调速回路，_______ 节流调速回路。

二、选择题1．在下面几种调速回路中，（）中的溢流阀是安全阀，（）中的溢流阀是稳压阀。

(A) 定量泵和调速阀的进油节流调速回路(B) 定量泵和旁通型调速阀的节流调速回路(C) 定量泵和节流阀的旁路节流调速回路(D) 定量泵和变量马达的闭式调速回路（B、C、D ；A ）2．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（）顺序阀作平衡阀，而在变重力负载情况下，采用（）顺序阀作限速锁。

（A）内控内泄式（B）内控外泄式（C）外控内泄式D）外控外泄式（B；D）3．容积调速回路中，（）的调速方式为恒转矩调节；（）的调节为恒功率调节。

（A）变量泵—变量马达（B）变量泵—定量马达（C）定量泵—变量马达(B；C)4．在定量泵节流调速阀回路中，调速阀可以安放在回路的（），而旁通型调速回路只能安放在回路的（）。

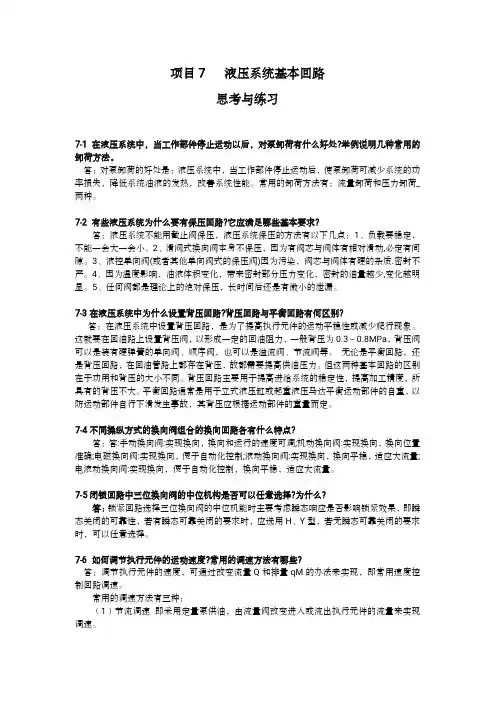

项目7液压系统基本回路思考与练习7-1在液压系统中，当工作部件停止运动以后，对泵卸荷有什么好处?举例说明几种常用的卸荷方法。

答：对泵卸荷的好处是：液压系统中，当工作部件停止运动后，使泵卸荷可减少系统的功率损失，降低系统油液的发热，改善系统性能。

常用的卸荷方法有：流量卸荷和压力卸荷_两种。

7-2有些液压系统为什么要有保压回路?它应满足哪些基本要求?答：液压系统不能用截止阀保压，液压系统保压的方法有以下几点：1、负载要稳定，不能一会大一会小。

2、滑阀式换向阀本身不保压，因为有阀芯与阀体有相对滑动,必定有间隙。

3、液控单向阀(或者其他单向阀式的保压阀)因为污染，阀芯与阀体有硬的杂质.密封不严。

4、因为温度影响，油液体积变化，带来密封部分压力变化，密封的油量越少,变化越明显。

5、任何阀都是理论上的绝对保压，长时间后还是有微小的泄漏。

7-3在液压系统中为什么设置背压回路?背压回路与平衡回路有何区别?答：在液压系统中设置背压回路，是为了提高执行元件的运动平稳性或减少爬行现象。

这就要在回油路上设置背压阀，以形成一定的回油阻力，一般背压为0.3～0.8M P a，背压阀可以是装有硬弹簧的单向阀、顺序阀，也可以是溢流阀、节流阀等。

无论是平衡回路，还是背压回路，在回油管路上都存在背压，故都需要提高供油压力。

但这两种基本回路的区别在于功用和背压的大小不同。

背压回路主要用于提高进给系统的稳定性，提高加工精度，所具有的背压不大。

平衡回路通常是用于立式液压缸或起重液压马达平衡运动部件的自重，以防运动部件自行下滑发生事故，其背压应根据运动部件的重量而定。

7-4不同操纵方式的换向阀组合的换向回路各有什么特点?答：答:手动换向阀:实现换向，换向和运行的速度可调;机动换向阀:实现换向，换向位置准确;电磁换向阀:实现换向，便于自动化控制;液动换向阀:实现换向，换向平稳，适应大流量;电液动换向阀:实现换向，便于自动化控制，换向平稳，适应大流量。

第七章基本回路一、填空题1、锁紧回路的功用是在执行元件不工作时，切断其_________、_________油路，准确地使它保持在既定的位置上。

2、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。

根据流量阀在回路中的位置不同，分为_________、_________、_________三种回路。

3、速度控制回路包括_________、_________、_________三种回路。

4、所谓基本回路，就是由有关的_________组成，用来完成特定功能的典型油路。

5、卸荷回路的功用是，在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少_________和_________，延长泵和电机的使用寿命。

二、单项选择题1、在调速阀串联的速度换接回路中，后接入系统的调速阀的调定流量，应（）先接入系统的调速阀的调定流量。

A．大于B．等于C．小于D.不确定2.在采用节流阀的进油口节流调速回路中，当负载一定，节流阀开口减小，液压泵工作压力（）。

A.最大B.减小C.不变D.不确定3.液压系统中的工作机构在短时间停止运动可采用（），以达到节省动力损耗，减少液压系统发热，延长泵的使用寿命的目的。

A、调压回路B、减压回路C、卸荷回路C、卸压回路4.在采用节流阀的回油路节流调速回路中，当不考虑系统的泄漏损失和溢流阀的调压偏差，但负载增大时，试分析：l）活塞的运动速度（） 2）液压泵输出功率（） 3）液压泵输入功率（）a.最大b.减小c.基本不变d.可能最大也可能减小A.bccB.cbbC.accD.cbd5.为了使工作机构在任意位置可靠地停留，且在停留时其工作机构在受力的情况下不发生位移，应采用（）。

A、背压回路B、平衡回路C、锁紧回路C、减压回路6.当液压设备上有两个或两个以上的液压缸，在运动时要求保持相同的位移或速度，或以一定的速比运动时，应采用( )。

A、凋速回路B、同步回路C、调压回路D、方向控制回路7. 当用一个液压泵驱动的几个工作机构需要按一定的顺序依次动作时，应采用( )。

液压基本回路液压基本回路是一种应用广泛的液压系统，也是工程系统中经常使用的液压回路。

它可以实现由气体压力源驱动的液压制动和操作系统。

液压回路由一组管道、阀、液压元件和液体组成，而且能够在短时间内控制和改变液压零件的位置或运动情况。

液压回路的基本组成：1、压力源：它是液压回路中的一个重要组件，用于提供压力。

一般来说，压力源可以是气体或液体。

如果是气体压力源，那么这个系统称为液压气动系统；如果是液体压力源，那么就是液压液压系统。

2、蓄能器：它是用于存储压力介质的一种装置，它可以吸收充入系统的冲击流量，也可以在高压环境中提供流量所需的均衡压力。

3、单向阀：单向阀可以控制液压系统的流动方向，它可以阻止未经允许的流动，而且它能够把高压介质流向低压部件，从而控制流量的大小。

4、双向阀：双向阀通常用于控制液压系统的流量，即它可以控制液压系统中的流量大小。

它可以把高压介质流向低压部件，然后从低压部件向高压部件回流，从而实现流量的控制。

5、电磁换向阀：电磁换向阀是一种可以控制液压系统中流量的换向阀，它可以根据电源的控制信号，控制液压系统中的流量向上或者向下。

6、液压比例换向阀：它是一种用于控制液压系统中流动方向和流量大小的比例换向阀，它可以根据系统中的液压介质压力大小，调整液压系统中流量的向上或者向下。

7、控制阀：控制阀是一种用于控制液压系统中流动方向和流量大小的阀门。

它可以根据操作者的操作，来控制液压系统中的流量向上或者向下。

8、液体元件：它是用于连接各个液压元件的管道，用于将各个部件连接起来，并进行液压传输。

总之，液压回路是一种应用广泛的液压系统，它由压力源、蓄能器、单向阀、双向阀、换向阀、控制阀和液体元件组成。

它可以实现由气体压力源驱动的液压制动和操作系统，也可以在短时间内控制和改变液压零件的位置或运动情况，因此，在工程应用中受到广泛的应用。
