机械制图培训课件(ppt 67页)

机 械 工 程
图1-3 比例尺
返
8
高 职 高 专 机 电 类 专 业
1.1.3 圆规和分规 圆规主要是用来画圆及圆弧的。一般较完整的圆规应附 有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图1-4 a)所示。在画图时，应使用钢针具有台阶的一端，并将其固 定在圆心上，这样可不使圆心扩大，还应使铅芯尖与针尖 大致等长。在一般情况下画圆或圆弧时，应使圆规按顺时 针转动，并稍向前方倾斜。在画较大圆或圆弧时，应使圆 规的两条腿都垂直于纸面, 如图1-4 b)所示。在画大圆时，还 应接上延伸杆,如图1-4 c)所示。
机 械 工 程
图1-13 留装订边的图框格式
图1-14不留装订边的图框格式
21
高 职 高 专 机 电 类 专 业
3．标题栏
（材料标记） 标记处数 分区
更改文件号
（单位名称）
签名
年、月、日
（年月日） 设计 （签名）（年月日）标准化（签名） 阶段标记 重量 比例
（图样名称）
机 械 工 程
审核 工艺
（图样代号） 批准 共 张 第 张
机 械 工 程 图1-6 直线笔的使用
11
高 职 高 专 机 电 类 专 业
绘图笔如图1-7所示，头部装有带通针的针管，类似自来水笔，能吸存炭素墨水 ，使用较方便。针管笔分不同粗细型号，可画出不同粗细的图线，通常用的笔 尖有粗（0.9㎜）、中（0.6㎜）、细（0.3㎜）三种规格，用来画粗、中、细三 种线型。
表1-1 图板尺寸规格
（单位：mm）
图板尺寸规格代号 A0 A3 图板尺寸（宽×长） 920×1220 305×460
A1
610×920Biblioteka A2460×6105

形，该物体是 二〇二〇年作品二〇二〇年作品
正方体 ;
2.主视图、左视图和俯视图都是相等的圆， 该物体是 球体 ;
3.两个视图都是相等的长方形，第三个视图 是圆，则该物体是 圆柱体 ;
答案：8个
三 视 图 的 应 用 二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
机 械 制 图 之 三 视 图 基 础 培 训 二〇二〇年作品二〇二〇年作品
目
二〇二〇年作品二〇二〇年作品
录
二〇二〇年作品二〇二〇年作品
CONTENTS
These three views are called the three views of the geometry

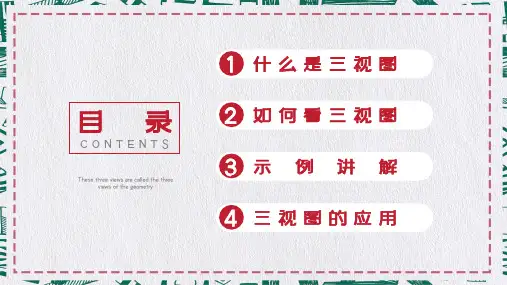

1 什么是三视图
2
二〇二〇年作品二〇二〇年作品
如何看三视图
二〇二〇年作品二〇二〇年作品
3示 例 讲 解
4 三视图的应用
2 如何看三视图
二〇二〇年作品二〇二〇年作品
三视图
主视图
二〇二〇年作品二〇二〇年作品
俯视图
由物体前边向后做正投影得到的视图
二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
由物体上边向下做正投影得到的视图
左视图
由物体左边向右做正投影得到的视图
2 如何看三视图
二〇二〇年作品二〇二〇年作品
主俯长对正、主左高平齐、俯左宽相等 二〇二〇年作品二〇二〇年作品
二〇二〇年作品二〇二〇年作品
PART 04
The positive projections of a geometry at the rear, bottom, and right are called the main view, the top view, and the left view of the geometry. These three views are called the three views of the geometry

8、投影简化
Page 77
Page 78
Page 79
9、断开的画法 轴、杆类较长的机件，当沿长度方向
形状相同或按一定规律变化时，允许断开 画出。
实长 拉杆轴套断开画法
标注尺寸时， 仍注实长。
Page 80
实长 阶梯轴断开画法
6-5 机件表达方法综合运用举例
一 选用原则
在选择表达机件的图样时，首先应考虑看图方便，并 根据机件的结构特点，用较少的图形，把机件的结构形状 完整、清晰地表达出来。
A
A
Page 33
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 1） 实心杆上有孔、槽时，应采用局部剖视。
Page 34
2）需要同时表达不对称机件的内外形状时，可以采 用局部剖视
Page 35
3） 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
Page 36
4） 当机件的内外形都较复杂，而图形 又不对称时。
A
A－A
A
B
B
B－B
Page 37
5）表达机件底板、凸缘上的小孔等结构
Page 38
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
Page 39
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
Page 40
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
一、基本视图 ⒈ 形成
Page 1

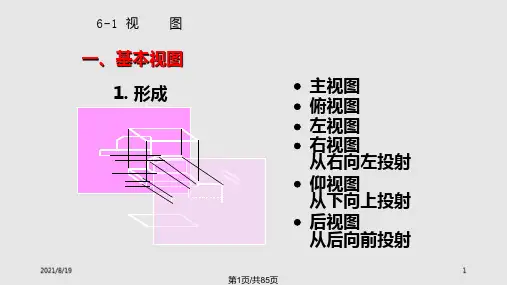

6-1 视 图
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射 • 仰视图

零件表达方案的选择
图10-16 轴承盖零件图
零件表达方案的选择
这类零件的毛坯为铸件或锻件，机械加工以车削为主，主视图一般按加工位置水平放置。但有些较复杂的盘盖，因加工工序较多，主视图也可按工作位置画出。一般需要两个视图，即主视图和左视图。根据结构特点，当视图具有对称面时，可作半剖视；当无对称面时，可作全剖或局部剖视。其他结构形状如轮辐和肋板等可用移出断面或重合断面表达，也可用简化画法表达。3.叉架类零件 图10-17所示的托架以及各种杠杆、连杆、支架等属于叉架类零件。 这类零件结构较复杂，需经多种加工，主视图主要由形状特征和工作位置来确定。一般需要两个以上的基本视图，并用斜视图、局部视图、剖视图、断面图等表达内外形状和细部结构。
零件的工艺结构
零件的结构形状主要是根据它在部件或机器中的作用而确定的。但是铸造及机械加工工艺对零件的结构也有一定的要求。因此，为了正确绘制图样，必须对一些常见的工艺结构有所了解。一、铸造工艺结构1.拔模斜度 为了在铸造时便于将铸件从砂型中取出，一般沿拔模的方向设计出1°～3°的斜度，称之为拔模斜度，如图10-3（a）所示。拔模斜度在图上可以不标注，也可以不画出，如图10-3（b）所示。必要时，可在技术要求中注明。
零件图的尺寸标注
二、零件图尺寸标注的形式和注意事项1.尺寸标注的形式根据尺寸在图样上的布置，尺寸标注有下列三种形式。1）链状式 链状式就是把尺寸依次注写成链状，如图10-20所示。链状式常用于若干相同结构之间的距离、阶梯状零件中尺寸要求十分精确的各段尺寸以及用组合刀具加工的零件尺寸等的标注。
图10-20 链状式
零件图的尺寸标注
2）坐标式 坐标式就是各个尺寸从一个事先选定的基准注起，如图10-21所示。坐标式用于需要从一个基准定出一组精确尺寸的零件的标注。3）综合式 综合式是链状式与坐标式的综合，如图10-22所示。综合式应用最为普遍。

《机械制图》
第1章 绪论
5
1.1.4 学习方法
1. 空间想象及空间思维与投影分析及绘图过 程紧密结合。
2. 理论联系实际，掌握正确的方法和技能。 3. 加强标准化意识和对国家标准的学习。 4. 和工程实际相结合,多观察、勤思考、善 总结。
《机械制图》
第1章 绪论
6
1.1.5 要求
1.讲课―复习―作业、预习 2.用铅笔、仪器准确做题，字迹工整 3.按时交作业，有错必改，作业全部保留 4.上课携带：书、习题集、绘图用具 5.准确做题：
比值大于1的比例，如2:1等，为放大比例；
比值小于1的比例，如1:2等，为缩小比例。
比例系列
常用比例
种类 原值比例 放大比例
缩小比例
1:1
5:1 5×10n :1
1:2 1:2×10n
比
例
2:1 2×10n :1
1:5 1:5×10n
1×10n :1 1:10
1:10×10n
注：n 为正整数
必要时允许选取的比例
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
《机械制图》
第1章 绪论
10
1.2.3 平行投影法
• 空间AB∥DE,投影ab∥de

问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
画法：以对称线为界， 一半画视图，一半画剖 视。
注意：不能用轮廓线代 替分界线
完整的半剖视图表达方案
耳板的孔也只能采 用半剖视图来表达其内 部结构，如A－A。
A
A
A
AA
A-A
7. 斜剖
用不平行于任何基本投影面的剖切平面剖开机件的剖切方法 称为斜剖，如下图
A-A A
A B
B-B
A-A旋转 B
斜剖视图一般应画在箭头所指的方向，并 保持投影关系，在不致引起误解时，允许将 倾斜图形旋转，但应在图形上方加注旋转符 号。
7.3 断 面 图
假想用剖切平面将机件的某处切断，仅画出断面的 图形，这样的图形称为断面图，如图
一、局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图
形称为局部放大图。它用于机件上较小结构的表达和尺寸标
注。可以画成视图、剖视、断面等形式，与被放大部位的表
达形式无关。图形所用的放大比例应根据结构需要而定，与
原图比例无关，如图
Ⅱ
A
Ⅰ
被放大部位用 细实线圈出， 用指引线依次 注上罗马数字
Ⅱ 4:1
解决办法：
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
斜视图的画法及标注
A B
A
B
A
A30°
h
• 斜视图只使用于表达机件倾斜部分的局部形状。其余部分不 必画出，其断裂边界处用波浪线表示。

⑤ 不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45°角；同一物体的各个剖面区域，其剖面线 画法应一致。
2021/8/19
18
第18页/共85页
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
2021/8/19
21
第21页/共85页
对于一些具有空心回转体的机件，即使结构 对称，但由于外形简单，亦常采用全剖视图
2021/8/19
22
第22页/共85页
2021/8/19
23
第23页/共85页
⒉ 半剖
视
A—A
A
2021/8/19
不能表达外形
存在什么问题？
A
24
第24页/共85页
解决办法：
A—A
已表达清楚的 内形虚线不画
A
42
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
A－A
A
☆ 标注方法：
☆ 适用范围：
当机件具有倾 斜部分，同时这部
A
A－A
分内形和外形都需 B
B
表达时。
B－B
☆ 此剖视可按斜视
图的配置方式配
置。
2021/8/19
43
第43页/共85页
2021/8/19
44
第44页/共85页
2021/8/19
第29页共85页20212021882828303033半剖规图中间应画细点划线丌应画成粗实线半剖规图中间应画细点划线丌应画成粗实线第30页共85页20212021882828313144半剖规图的标注方法不全剖规图的标注方法相同半剖规图的标注方法不全剖规图的标注方法相同第31页共85页202120218828283232用剖切平面局部地剖开物体所得的剖规aabb局部剖第32页共85页202120218828283333用剖切平面局部地剖开物体所得的剖aa可用双折线代替波浪线
