套筒式伸缩节安装说明

伸缩节安装规范伸缩节是一种常用的管道连接装置，具有一定的伸缩性能，能够适应管道的伸缩变形。

为了确保伸缩节的正常运行和使用寿命，需要按照一定的安装规范进行安装。

一、选择合适的伸缩节在选择伸缩节时，需要根据工程设计要求和管道的工作条件综合考虑，确定合适的伸缩节类型和规格。

应选择质量好、技术先进、性能稳定可靠的品牌产品，避免选择劣质产品。

二、进行预安装检查在安装前需要对伸缩节进行预安装检查。

检查伸缩节的外观质量、连接螺栓的紧固情况、伸缩节内部的防锈涂层等。

如有问题及时处理或更换。

三、确定安装位置根据工程设计图纸，确定伸缩节的安装位置，注意伸缩节的安装方向，确保与管道的连接方向一致。

四、进行焊接连接将伸缩节与管道进行焊接连接时，需要根据实际情况选择合适的焊接方法，保证焊接质量。

注意焊接时的温度控制，避免因温度过高造成伸缩节的变形和损坏。

五、进行调节和校正安装完成后，需要对伸缩节进行调节和校正。

通过调节伸缩节的长度、角度等参数，使其适应管道的变形和挠曲。

调整过程中要注意力度的控制，避免损坏伸缩节。

六、进行密封检查安装完成后，需要对伸缩节的密封性进行检查。

使用适当的检测方法，如密封试验等，确保伸缩节的密封性能达到要求，避免泄漏现象的发生。

七、进行防腐涂装安装完成后，需要对伸缩节进行防腐涂装，保护伸缩节的表面不受腐蚀和氧化。

选择合适的防腐涂料，涂装均匀、完整，避免涂料流淌、起皮等现象。

八、进行定期检查和维护安装完成后，需要定期对伸缩节进行检查和维护。

包括检查伸缩节的连接螺栓是否紧固、零部件的磨损情况、防锈涂层的状况等。

如有问题及时处理或更换。

以上是伸缩节安装的一般规范，具体安装方法还需要根据具体的产品规格和工程要求进行调整。

在安装过程中，应尽量遵守相关标准和规程，确保伸缩节的正常运行和使用寿命。

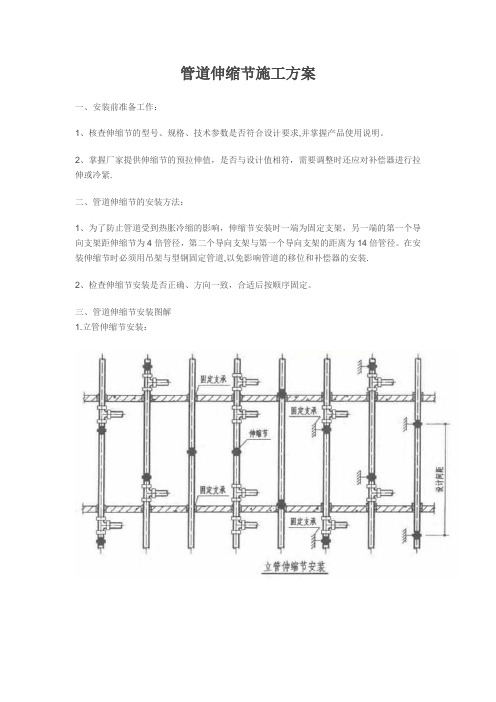

管道伸缩节施工方案
一、安装前准备工作：
1、核查伸缩节的型号、规格、技术参数是否符合设计要求,并掌握产品使用说明。

2、掌握厂家提供伸缩节的预拉伸值，是否与设计值相符，需要调整时还应对补偿器进行拉伸或冷紧.
二、管道伸缩节的安装方法：
1、为了防止管道受到热胀冷缩的影响，伸缩节安装时一端为固定支架，另一端的第一个导向支架距伸缩节为4倍管径，第二个导向支架与第一个导向支架的距离为14倍管径。

在安装伸缩节时必须用吊架与型钢固定管道,以免影响管道的移位和补偿器的安装.
2、检查伸缩节安装是否正确、方向一致，合适后按顺序固定。

三、管道伸缩节安装图解
1.立管伸缩节安装：
3.支管伸缩节安装：
四、管道伸缩节安装注意事项：
1、在订购伸缩节时，应向厂家提供介质温度、安装时环境温度和布置图,以便厂家了解所需的补偿能力,或向厂家提出补偿能力的要求。

2、吊装时,不得将吊索绑扎在波节上，安装时要对管道伸缩节进行保护.。

伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器，具有良好的伸缩性和承压性能。

以下是伸缩节的安装方法：
1. 检查伸缩节的型号和规格是否与管道或设备相匹配，确保安装时不会出现尺寸不符的情况。

2. 清理管道或设备连接口的杂物和污垢，确保连接口的平整干净。

3. 将伸缩节的两端分别插入管道或设备的连接口中，确保插入的深度适当。

4. 使用专用的扳手或扳手工具，将伸缩节两端的螺栓或法兰连接紧固。

根据具体情况，可采用交替顺序紧固的方法，确保连接紧密且均匀。

5. 检查连接是否牢固，无松动和漏气现象。

可以使用压力测试仪器对连接进行检测，确保安装质量符合要求。

6. 如需调整伸缩节的长度或角度，可松开螺栓或法兰连接，进行适当的调整，并再次紧固螺栓或法兰。

7. 保持伸缩节的表面清洁，并定期检查连接是否松动或损坏，及时进行维修或更换。

注意：安装伸缩节时应遵循相关标准和规范，不得使用过大力
气或使用不符合要求的工具。

如有需要，可向专业人士咨询或请专业人员进行安装。

伸缩节安装方法伸缩节是一种常见的机械连接器，主要用于连接管道、导管或其他相关设备，以适应不同的长度或角度变化。

安装伸缩节的方法与具体的设备和使用环境有关，下面将介绍一些常用的安装方法。

首先，要确保伸缩节的选型是合适的，包括尺寸、材料和工作压力等。

选择适合的伸缩节可以确保连接的可靠性和安全性。

在安装伸缩节之前，需要仔细检查管道或设备的连接口是否符合要求，确保其平整、无凹凸或损坏。

如果有问题，需要及时修复。

安装伸缩节时，首先需要将其两端与要连接的管道或设备对准，并确保其与之连接的部分干净、无杂质。

然后，根据伸缩节的类型和结构，选择合适的连接方法。

一种常见的连接方式是法兰连接。

首先，将伸缩节的法兰与管道或设备的法兰对准，并用螺栓将其固定。

在固定螺栓时，需要按照交叉对角的原则进行，以确保连接的均匀和牢固。

然后，根据需要，调整伸缩节的长度或角度，使其适应实际需求。

另一种连接方式是螺纹连接。

在安装时，需要确保伸缩节两端的螺纹与管道或设备的螺纹对应，并用适当的工具拧紧。

拧紧时需要注意力度，既不能过紧导致损坏，也不能过松导致漏水或松动。

除了以上的连接方式，还有一些特殊的伸缩节安装方法。

例如，某些伸缩节可以使用挤压或拉伸的方式进行安装，以适应管道或设备的变化。

这种安装方法需要根据实际情况进行调整，并确保连接的牢固和可靠。

在安装完成后，还需要进行测试和检查，以确保伸缩节的连接效果和工作性能。

可以使用压力测试仪器对连接进行压力测试，检查是否有泄露或其它问题。

同时，还要注意观察伸缩节在工作过程中是否存在异常情况，如松动、变形或损坏等。

总之，安装伸缩节是一项关键的工作，需要仔细操作和合理安排。

通过选择合适的伸缩节、正确安装、测试和检查，可以确保连接的可靠性和安全性，并延长设备的使用寿命。

希望本文对您有所帮助。

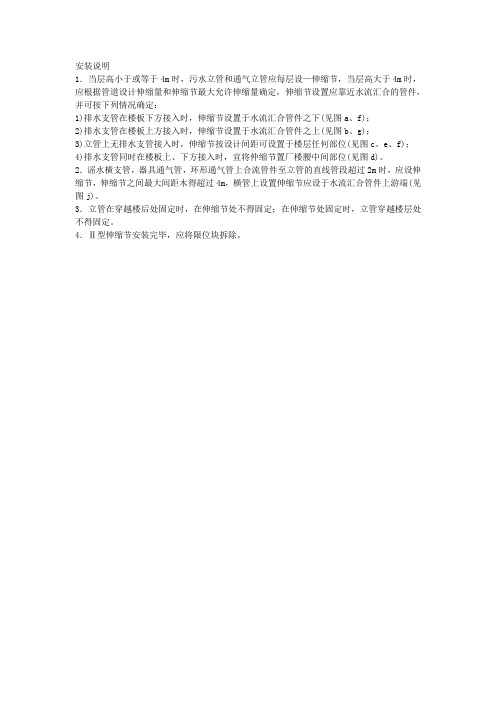

安装说明
1．当层高小于或等于4m时，污水立管和通气立管应每层设—伸缩节，当层高大于4m时，应根据管道设计伸缩量和伸缩节最大允许伸缩量确定，伸缩节设置应靠近水流汇合的管件，并可按下列情况确定：
1)排水支管在楼板下方接入时，伸缩节设置于水流汇合管件之下(见图a、f)；
2)排水支管在楼板上方接入时，伸缩节设置于水流汇合管件之上(见图b、g)；
3)立管上无排水支管接入时，伸缩节按设计间距可设置于楼层任何部位(见图c、e、f)；
4)排水支管同时在楼板上、下方接入时，宜将仲缩节置厂楼腰中间部位(见图d)。

2．谣水横支管，器具通气管，环形通气管上合流管件至立管的直线管段超过2m时，应设伸缩节，伸缩节之间最大间距木得超过4m，横管上设置伸缩节应设于水流汇合管件上游端(见图j)。

3．立管在穿越楼后处固定时，在伸缩节处不得固定；在伸缩节处固定时，立管穿越楼层处不得固定。

4．Ⅱ型伸缩节安装完毕，应将限位块拆除。

伸缩节安装方法
伸缩节是一种用于管道连接的重要部件，它能够在管道发生热
胀冷缩或者地震等外力作用下，起到减震、补偿管道长度变化的作用。

因此，正确安装伸缩节对于管道的正常运行至关重要。

下面将
介绍伸缩节的安装方法，希望能够对大家有所帮助。

首先，安装伸缩节之前，需要对管道进行检查，确保管道的安
装位置和尺寸符合设计要求。

同时，还需要检查伸缩节的型号和规
格是否与设计要求相符，以及伸缩节的外观是否有损坏或者变形的
情况。

其次，根据设计要求和现场实际情况，确定伸缩节的安装位置，并进行标记。

在安装伸缩节的位置上，需要留出足够的安装和调整
空间，以便后续的安装和维护。

接下来，根据伸缩节的安装位置和管道的特点，选择合适的安
装方式。

一般来说，伸缩节的安装方式包括法兰连接、对焊连接和
螺纹连接等。

在进行安装时，需要严格按照相关标准和规范进行操作，确保安装质量和安全性。

在安装伸缩节时，需要注意以下几点，首先，安装时要保证伸
缩节的轴线与管道轴线保持一致，避免出现偏移或者变形的情况。

其次，安装时要注意伸缩节的伸缩方向，确保伸缩节能够正常工作。

最后，安装完成后，需要对伸缩节进行检查，确保安装质量和密封性。

最后，安装完成后，需要对伸缩节进行试压和调试，确保伸缩
节的正常工作。

同时，还需要对伸缩节进行定期的检查和维护，以
确保其长期稳定运行。

总之，伸缩节的安装是一个复杂而又重要的工作，需要严格按
照相关标准和规范进行操作，确保安装质量和安全性。

希望以上内
容能够对大家有所帮助，谢谢！。

水管伸缩节安装方法水管伸缩节是一种用于连接水管的重要配件，它可以在不同的压力、温度和振动条件下进行伸缩，从而保护水管免受应力和破坏。

为了确保水管伸缩节的正常工作和使用寿命，正确的安装方法非常重要。

本文将介绍水管伸缩节的安装方法，以帮助您更好地了解和掌握它的使用技巧。

一、安装前准备在安装水管伸缩节之前，需要进行一些准备工作。

首先，应检查水管伸缩节的型号、规格和数量是否符合设计要求。

其次，应检查水管伸缩节的材料、密封性能和可靠性是否符合要求。

最后，应检查水管伸缩节的工作条件、周围环境和安装位置是否合适。

如果有不合适的地方，应及时进行调整和处理。

二、安装步骤1.清理水管应将水管的两端清理干净，去除污垢、油脂和杂物，以确保水管伸缩节的连接部分干净、平整和无异物。

2.安装法兰然后，将水管伸缩节的法兰部分与水管的法兰部分对齐，用螺栓和螺母将它们紧密连接起来。

在拧紧螺栓和螺母时，应将力分散均匀，避免局部过紧或过松。

3.连接管道接下来，将水管伸缩节与管道的连接部分进行连接。

在连接管道时，应注意选择合适的密封材料，如橡胶垫片、聚四氟乙烯垫片等，以确保连接处的密封性能。

4.固定支架安装完成后，应对水管伸缩节进行固定支架，以避免其受到外界的影响和振动。

支架的材料和结构应根据实际情况进行选择和设计。

5.检查测试应对水管伸缩节进行检查测试，以确保连接处的密封性能、伸缩性能和耐压性能都符合要求。

在测试过程中，应注意安全防护和操作规范，避免发生安全事故。

三、注意事项在安装水管伸缩节时，应注意以下几点：1.安装前应进行材料和规格的检查，确保符合设计要求；2.安装时应注意连接部分的清洁和平整，避免出现异物和凹凸不平的情况；3.安装时应注意力的分散均匀，避免局部过紧或过松；4.安装后应对水管伸缩节进行固定支架，避免其受到外界的影响和振动；5.安装完成后应进行检查测试，确保连接处的密封性能、伸缩性能和耐压性能都符合要求。

水管伸缩节的安装方法是一个细致、耐心和技术含量较高的过程。

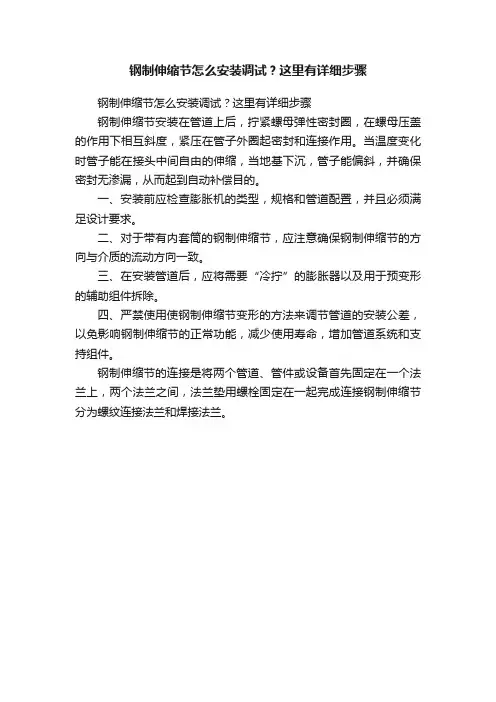

钢制伸缩节怎么安装调试？这里有详细步骤
钢制伸缩节怎么安装调试？这里有详细步骤
钢制伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下相互斜度，紧压在管子外圈起密封和连接作用。

当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿目的。

一、安装前应检查膨胀机的类型，规格和管道配置，并且必须满足设计要求。

二、对于带有内套筒的钢制伸缩节，应注意确保钢制伸缩节的方向与介质的流动方向一致。

三、在安装管道后，应将需要“冷拧”的膨胀器以及用于预变形的辅助组件拆除。

四、严禁使用使钢制伸缩节变形的方法来调节管道的安装公差，以免影响钢制伸缩节的正常功能，减少使用寿命，增加管道系统和支持组件。

钢制伸缩节的连接是将两个管道、管件或设备首先固定在一个法兰上，两个法兰之间，法兰垫用螺栓固定在一起完成连接钢制伸缩节分为螺纹连接法兰和焊接法兰。

伸缩器（补偿器）安装指导由于输送介质温度的高低或周围环境的影响，管道在安装与运转时温度很高，必然引起管道长度和直径相应的变化，当温度差产生额热应力超过管材的允许压力时，使管子处于随时有损坏或危险状态之下，因此必须在管路上安装一定的装置来使管子有伸缩的余地，这就是为热胀冷缩用的伸缩器。

方形伸缩器安装注意事项：1、方形伸缩器组对时，应在平台上或平地上拼接。

2、垂直安装时，如输送介质为液体，应在伸缩器的最低点装疏水装置。

伸缩器两侧的第一支架宜设在距伸缩器弯头的弯曲起点0.5～1m处，支架的活动支架，不得设导向支架。

3、安装伸缩器为了减少热应力和提高热补偿能力，必须对伸缩器进行预拉伸，输送热介质的管道需冷拉，输送冷介质需冷压。

管道的预拉或预压应在两个固定支架之间的管道安装完毕并与固定支架连接牢固以后进行，预拉伸或预压缩的焊口离开伸缩器的起弯点应大于2mm，并应将伸缩器两臂同时拉伸或压缩。

4、管道支段设置伸缩器的最大距离。

5、方形伸缩器的预拉伸。

方形伸缩器安装前应进行预拉伸。

拉伸的方法，一种是用千斤顶将方形伸缩器顶开，另一种是常用的拉管器法。

在拉伸前，先将两端的固定支架焊牢，伸缩器两端的直管与连接管的末端之间应预留一定的间隙，其间隙值应等于设计补偿量的1/4。

然后用拉管器安装在两个待焊的接口上，收紧拉管器螺栓，拉开伸缩器直到管子接口对齐，并把它点焊好方可拆除拉伸器。

波形伸缩器：波形伸缩器因其强度较弱，补偿能力小，轴向推力大，适用于管径大于150mm以上及压力低于0.6MPa的管道。

波形伸缩器由钢板制成，其外形如下：波形伸缩器安装注意事项：1、波形伸缩器安装前应检查其各部尺寸是否符合要求，波形伸缩器表面不得有裂纹、凹凸、轧痕等缺陷。

并按设计规定压力，进行水压试验，合格后方可安装。

2、安装时，应注意伸缩器的方向。

伸缩器内的衬套外壳焊接的一端，应朝向坡度的上方，以防冷凝水大量流到波形皱折的凹槽中。

3、伸缩器的拉伸和压缩，应在平地上分次逐渐进行，拉伸或压缩应按照施工图规定数值进行，在待接管道上留出伸缩器的位置，再用拉管器将伸缩器拉长或缩短后，与管子连接。

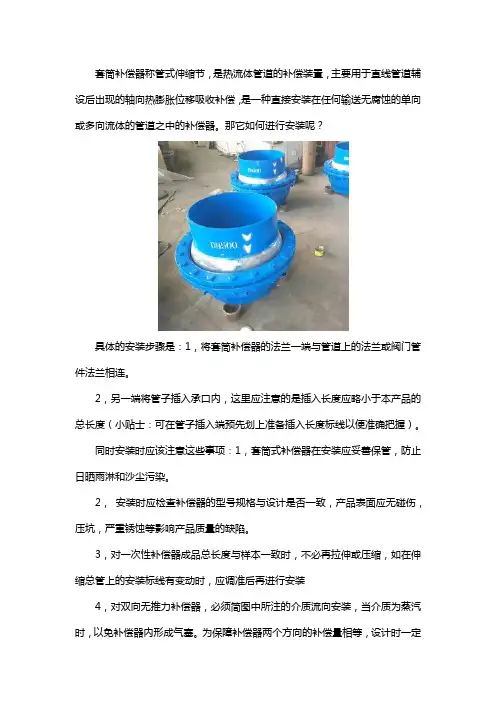

套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。

那它如何进行安装呢？具体的安装步骤是：1，将套筒补偿器的法兰一端与管道上的法兰或阀门管件法兰相连。

2，另一端将管子插入承口内，这里应注意的是插入长度应略小于本产品的总长度（小贴士：可在管子插入端预先划上准备插入长度标线以便准确把握）。

同时安装时应该注意这些事项：1，套筒式补偿器在安装应妥善保管，防止日晒雨淋和沙尘污染。

2，安装时应检查补偿器的型号规格与设计是否一致，产品表面应无碰伤，压坑，严重锈蚀等影响产品质量的缺陷。

3，对一次性补偿器成品总长度与样本一致时，不必再拉伸或压缩，如在伸缩总管上的安装标线有变动时，应调准后再进行安装4，对双向无推力补偿器，必须简图中所注的介质流向安装，当介质为蒸汽时，以免补偿器内形成气塞。

为保障补偿器两个方向的补偿量相等，设计时一定将双向补偿器布置在两个固定点中间。

5，与补偿器两端相焊接的管段必须进行破口处理，焊后按要求进行水压试验（试压时应予旋紧填料室两端螺栓无泄露为止）。

运行24小时后，必须将填料室两端螺栓再紧一次。

6，为保证管道无侧向位移，只沿轴向伸缩，在伸缩管侧装导向支架。

当补偿器两铡均有轴向位移时，则两侧都应装导向支架，保证轴向位移对补偿器偏心度正负（+－）不超过一度。

7，补偿器的保温防水的结构可与管道相同，但对伸缩段不可产生约束力。

8，特殊情况另商洽。
