中等职业院校技能大赛《网络布线》竞赛试题一、注意事项：1)请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
2)禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3)操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
4)比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
5)仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
6)团体项目，每队3人；比赛时间为180分钟。
二、比赛环境：1)3个24口网络配线架为FD机柜内安装使用；2)3个100对110配线架为FD机柜内安装使用；3)3个光纤配线架为FD机柜内安装使用。
三、竞赛题：1．项目背景某市某局新增分部办公点，因办公业务需要，在西湖区百盛金座商务楼中租用一、二楼层作为办公点办公室。
由于办公点办公人员数量需求，未来规划需要。
现需在一、二层分别设一个配线间，另在两层之间的楼道间采用6U壁挂机柜方式，设有一个楼层分线箱。
楼层主干穿线采用明装40线槽方式布线，楼层管理间到各办公室新增点位采用PVC线槽明装敷设，其中新装修部分预埋PVC20线管暗装方式穿线，为方便暗装方式穿线均自制弯头，考虑办公主干传输性能和带宽的需求，语音主干用大对数，网络主干光纤传输，有线电视采用SYWV75-5同轴电缆敷设。
请根据例图1-2，实现该市某局办公点办公规划需求。
模块一：光纤网布线及安装1)完成光纤配线架的上架安装。
2)按附图1-1、1-2所示，要求完成BD-FD3 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数、同轴电缆合用）中敷设的线缆进6U机柜。
墙体至BD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入BD光纤配线架1-4号端口和FD3光纤配线架1-4号端口，并制作标签。
网络综合布线技术竞赛题目（中职）（满分7080分，时间180分钟）竞赛队编号：机位号：总分：分注意：1全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别，不得填写任何形式的识别性标记。
2本竞赛中使用的器材、竞赛题等不得带出竞赛场地。
3本次网络综合布线技术竞赛给定一个“建筑群模型”作为网络综合布线系统工程实例，请各参赛队按文档要求完成工程设计，并且进行安装施工和编写竣工资料。
第一部分综合布线系统工程项目设计（1000分）请根据图1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的书面打印文档（均为A4幅面）评分，没有书面文档的项目不得分。
所有文件保存在电脑桌面上指定文件夹内（所述指定文件夹为“网络布线－机位号n”文件夹，以下不再复述），且仅该指定文件夹中指定文件（名）作为裁判评分依据。
所有电子文档均存放在上述文件夹中。
电子文档命名格式为“抽签号+制作文档名”，例如抽签号01号的“网络信息点点数统计表”的文档命名格式为“01网络信息点点数统计表”。
特别要求：1.选手不得使用U盘等存储工具，电脑上的USB口用封条覆盖，选手在比赛开始前应检查封条是否完整。
裁判收取文件时同时检查电脑USB口封条，如发现电脑的USB口封条被损坏，视为违规，本项目不予计分。
2. 所有文档必须在竞赛开始后120分钟内制作完成。
（含文件的保存、打印、装订所需时间）。
时间到点后选手将装订好的文档放桌上并离开电脑桌，否则本部分不予计分。
(一) 具体要求如下：1 完成网络信息点点数统计表（100分）要求使用Excel软件编制，采用A4幅面。
编制完成后文件保存到指定文件下，保存文件名为“抽签号+息点统计表”。
说明：图1中，线盒编号= 楼层序号+本楼层线盒（信息插座/盒）序号。
其中：楼层序号取1位数字，本楼层线盒序号取2位数字；要求：严格按上述设计描述，项目名称正确，表格设计合理、版面美观，信息点数量统计正确，相关含义说明清楚，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）及日期说明完整。
网络综合布线技术竞赛样题B2015年网络综合布线技术竞赛题目（满分4000 分时间：180分钟）竞赛队编号：机位号：总分：分第一部分:综合布线工程设计项目（720分）项目名称：某办公大楼综合布线系统工程项目需求信息：某A大楼分五层；楼长50m，楼宽15 m，楼层高3.5 m。
此项工程主要涉及网络数据系统和语音系统，采用的布线系统性能等级为网络数据系统采用6类非屏蔽（UTP）UTP）系统。
点位表如下：某B楼一层；楼长50m，楼宽15 m，楼层高5 m。
A楼及B楼设备间间距800米，此项工程主要涉及网络数据系统和语音系统，采用的布线系统性能等级为网络数据系统5e类非屏蔽（UTP）系统。
点位表如下：要求：1、A\B楼工作区：数据点采用六类信息模块、语音点采用超五类信息模块，单口信息面板设计，安装方式采用明装底盒固定。
2、A\B楼配线子系统：水平数据点电缆为六类UTP双绞线、语音点电缆为超五类UTP双绞线、安装方式为明装布线。
数据点水平配线架采用六类配线架、语音点水平配线架选择超五类配线架3、A楼设备间和楼层配线间都位于竖井当中，设备间定于1楼，1楼不再另设楼层配线间。
2、3、4楼设一个楼层配线间在3楼,设备间用BD标识，楼层配线线间用FD 标识,数据点用TO标识，语音点用TP标识。
4、B楼设备间定于1楼。
设备间用CD标识,CD代表主机房，数据点用TO标识，语音点用TP标识。
5、A楼干线子系统：语音采用25对大对数，数据采用8芯多模室内光缆。
语音干线配线架选择100对110型配线架，数据干线选择光纤配线架，FD采用ST 12口光纤配线架，BD采用ST 24口光纤配线架6、A\B楼建筑群子系统：语音主干采用50对大对数，数据采用1根8芯多模室外光缆。
干线配线架选择100对110型配线架，数据干线光纤配线架CD 采用ST 12口光纤配线架。
7. 布线产品选型为NORTEC综合布线系统。
1．综合布线系统拓扑图绘制图纸采用A4页面设计，A4纸张打印输出，制作综合布线系统图并且输出JPG 文件保存至（以你组号命名）桌面文件夹。

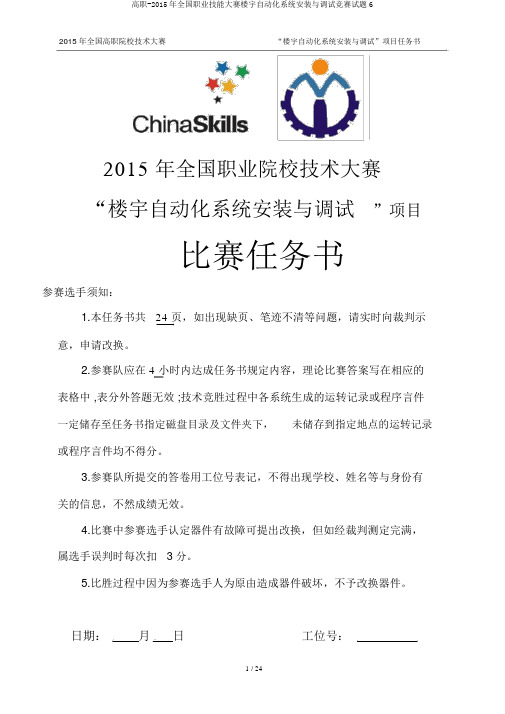

2015 年全国职业院校技术大赛“楼宇自动化系统安装与调试”项目比赛任务书参赛选手须知：1.本任务书共24 页，如出现缺页、笔迹不清等问题，请实时向裁判示意，申请改换。
2.参赛队应在4小时内达成任务书规定内容，理论比赛答案写在相应的表格中 ,表分外答题无效 ;技术竞胜过程中各系统生成的运转记录或程序言件一定储存至任务书指定磁盘目录及文件夹下，未储存到指定地点的运转记录或程序言件均不得分。
3.参赛队所提交的答卷用工位号表记，不得出现学校、姓名等与身份有关的信息，不然成绩无效。
4.比赛中参赛选手认定器件有故障可提出改换，但如经裁判测定完满，属选手误判时每次扣 3 分。
5.比胜过程中因为参赛选手人为原由造成器件破坏，不予改换器件。
日期：月日工位号：第一部分：理论比赛一、单项选择二、多项选择三、判断题得共计得分评判员题得分题得分分署名一、单项选择题（每题0.5 分，共 2.5 分）题号12345得分答案评判员署名1．关于彩色视频监控系统，监督目标的最低环境照度起码应高于摄像机最低照度的（）倍。
A：5B：10C：25D：502．二氧化碳气体是一种常用灭火剂，但其含量达到（）以上时能令人窒息死亡。
A．10%B．15%C．20%D．25%3．在 110 配线架长进行端接时，往常先将（）。
A．左面两个索引条的线对安置好B．右边两个索引条的线对安置好C．上边两个索引条的线对安置好D．下边两个索引条的线对安置好4. 在中央空调系统中，对过滤网的故障检测采纳（）。
A．温度传感器B．压差传感器C．冷冻开关D．流量传感器5. 若想在力控组态软件中配置某个窗口自动运转，应利用（）进行设置。
A．工程项目导航栏B．系统配置导航栏C．属性设置导航栏D．帮助说明导航栏二、多项选择题（每题1 分,共 5 分。
多项选择、漏选均不得分）题号12345得分答案裁判署名1．在视频监控系统中，镜头有（）等几种安装方式。
A．C 型B．S 型C．CS 型D．SC 型2．在以下（）等场所应设置水泵联合器。
中职综合布线技能竞赛题参赛组:说明:本竞赛总分 150分,所有项目在 180分钟以内完成，在 VCOM 综合布线实训台进行。
第一项目：综合布线系统设计根据附图和材料名称附表的内容,完成以下题目，所有图纸需表上参赛队编号.1、系统图制作（15分根据国标 GB50311：2007《综合布线系统工程设计规范》的要求以及各子系统名称规范。
采用 VISIO 软件对附图 1中的综合布线系统项目进行系统图设计、制作。
设计完成后直接打印输出 2张图纸。
(1 要求图形采用 A4页面设计,图形大小与页面相适应（2分。
（2 设备间、主干结构连接正确(3分（3 各子系统数量正确，信息点数正确(3分（4 图标使用正确(2分(5 图形文字说明及图例完整、正确(2分（6 图形工整、美观(3分2、机柜安装图制作(10分按综合布线系统的设计要求，制作设备间和楼层配线间机柜安装图（共 2张，要求机柜的容量设计预留 30%的空间。
设计完成后直接打印输出 2张图纸。
（1 要求图形采用 A4页面设计，图形大小与页面相适应(每张 1分 .(2 机柜上的设备从上往下为交换机、数据配线架、语音配线架，中间用理线架分隔。
(每张 3(3 机柜右边采用大括号标注并写上各设备的名称(每张 1分。
3、材料及预算表制作(15分使用 EXCEL 软件,根据附图、材料附表和设计的系统图内容，对该综合布线工程的设备和辅材进行清单编制,并体现出材料造价预算。
打印 2份(1 表格及文字格式协调、美观（3分。
(2 各子系统划分清晰(2分。
(3 材料归类准确（3分。
（4 设备及辅材数量准确(5分。
(5 价格预算准确(2分第二项目综合布线系统安装在 VCOM 综合布线实训台和钢结构墙体上进行跳线制作、链路安装。
4、跳线制作（20分在 10分钟内，制作 2米网络跳线 10条, 要求 8芯全通、外皮刚好压在水晶头中。
每少 1条或不通扣 2分。
制作 3米跳线 3条，用于后面验收测试项目。
2013年全国职业院校技能大赛中职组网络布线项目竞赛试题2013年全国职业院校技能大赛-网络布线项目竞赛试题（中职组）第二部分网络布线系统工程项目施工根据大赛组委会指定设备，网络布线工程施工安装针对网络综合布线实训装置进行，每个竞赛队1个U形区域，U形半封闭区域宽度约3.6米，深度约1.2米，竞赛操作区域以该U形区域为基准，在宽度为约4.08米（U形区域的左右边界）为基准边界，深度约1.44米区域内进行，竞赛操作不得跨区作业、跨区走动及跨区放置材料。
竞赛过程中，不得对仿真墙体、模拟CD机柜装置、模拟BD装置进行位置移动操作，具体链路施工路由要求，请安大赛试题题目要求及“图1 实训操作仿真墙示意图”中描述的位置进行，信息点布局应符合以上说明图要求（指定信息点应分布在指定模拟墙单元范围内）。
施工过程中，请遵守相关国家标准规定，并使用与网络布线施工现场一致的加工/施工工具及施工工艺。
5、网络跳线制作和测试现场制作网络跳线8根，要求跳线长度误差必须控制在±5毫米以内，线序正确，压接护套到位，剪掉牵引线，符合GB50312规定，跳线合格，并且在网络配线实训装置上进行测试，其它具体要求如下：3根超五类非屏蔽铜缆跳线，568B-568B线序，长度500毫米；3根超五类非屏蔽铜缆跳线，568A-568A线序，长度400毫米；2根超五类非屏蔽铜缆跳线，568A-568B线序，长度300毫米。
特别要求：必须在竞赛开始后60分钟内制作完成，并将全部跳线装入收集袋，检查确认收集袋编号与机位号相同后，摆放在工作台上，供裁判组收集和评判。
6、完成测试链路端接在图1所示的标有BD网络配线实训装置上完成4组测试链路的布线和模块端接，路由按照图3所示，每组链路有3根跳线，端接6次。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
7、完成复杂永久链路端接在图1所示的标有BD网络配线实训装置上完成6组复杂永久链路的布线和模块端接，路由按照图4所示，每组链路有3根跳线，端接6次。
2015年国赛-楼宇智能化安装与调试-项目题库1解析背景介绍楼宇智能化系统是指通过建筑物内的信息网络，对建筑设备进行联网监测、控制和管理。
为了提高智能化系统的安装和调试能力，中国电子学会自2007年起，每年举办全国楼宇智能化安装与调试技能大赛，旨在推动智能化工程领域的技术进步和人才培养。
本文将对2015年全国楼宇智能化安装与调试技能大赛中的项目题库1进行解析，主要涵盖以下内容：•项目背景及要求•系统架构与组成•系统功能与操作•调试流程和方法项目背景及要求2015年楼宇智能化安装与调试技能大赛的项目题库1主要涉及到一个高厦智能化系统的安装和调试。
该高厦智能化系统包括三个子系统，包括安防监控、楼宇自控和环境监测。
参赛选手需要在模拟的实际环境中完成对系统的安装和调试。
其中，安装内容包括整体系统架构设计、硬件设备选型和分布式安装等；调试内容包括设备性能测试、设备复位及初始配置以及设备之间的联动协议测试。
参赛选手需要在规定时间内完成这些工作，并通过评委的评分和测试，展现出高水平的技能和能力。
系统架构与组成高厦智能化系统是一个集成化的智能化管理平台，主要由以下三个子系统组成：安防监控子系统安防监控子系统是一个基于IP网络的监控系统，主要由以下设备组成：•摄像机：负责监测建筑物内的实时画面，并将画面传输给中心控制器；•中心控制器：控制所有摄像机的运行和调节，并将摄像机传来的画面进行处理和储存；同时也是整个安防监控系统的核心控制部分，负责监测和处理异常情况；•人脸识别器：负责识别建筑物内的人脸特征，实现门禁控制和员工考勤；•磁吸门：控制建筑物大门的开关。
楼宇自控子系统楼宇自控子系统是一个智能化的建筑控制系统，通过各类传感器及来自中心控制器的命令，自主对建筑物进行控制和调节。
主要设备包括：•温度传感器：负责测量建筑物内部的温度，实现室温控制和空调自动调节；•源气控制器：控制建筑物内部的空气清洁和通风；•电量计量器：测量建筑物内的电力消耗情况。
2015年全国职业院校技能大赛网络搭建与应用竞赛（总分1000分）赛题说明一、竞赛内容分布“网络搭建与应用”竞赛共分二个部分，其中：第一部分：网络搭建及安全部署项目，占总分的比例为45%；第二部分：服务器配置及应用项目，占总分的比例为55%；二、竞赛注意事项（1）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
（2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
（3）本试卷共有两个部分。
请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。
（4）操作过程中，需要及时保存设备配置。
比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。
（5）比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。
（6）所有需要提交的文档均放置在桌面的PC1“比赛文档”文件夹中，禁止在纸质资料上填写与竞赛无关的标记，如违反规定，可视为0分。
（7）裁判以各参赛队提交的竞赛结果文档为主要评分依据。
所有提交的文档必须按照赛题所规定的命名规则命名，文档中有对应题目的小标题，截图有截图的简要说明，否则按无效内容处理。
（8）与比赛相关的工具软件放置在D盘的tools文件夹中。
项目背景及网络拓扑某天津集团公司在天津设置有总公司，总公司使用ospf技术,在上海设置分公司,分公司使用RIPv1技术，两地公司的网络一直未统一管理，现总公司提出网络整合。
所以对网络进行改造。
改造主要的工作是租用ISP的专线链路，解决两地互联问题。
网络管理员使用路由重发布技术进行两地互通。
然后通过Internet采用基于IPSEC-VPN技术作为备份链路。
以实现业务流量的高可用性。
集团网络具体拓扑结构如图1所示。
总公司有四个部门，分别为财务部、工程部、软件部和系统集成部四个部门，上海分公司设有行政部和销售部。
请你帮助公司网络管理员进行网络调试与改造，完成相关任务。
“2015年全国职业院校技能大赛”高职组计算机网络应用赛项竞赛赛题F卷2015年全国职业院校技能大赛组委会2015年6月赛题说明一、竞赛内容分布第一部分：云计算平台配置及应用项目（10%）；第二部分：数据中心、云计算网络设备配置项目（60%）；第三部分：网络综合布线和无线传感网搭建项目（25%）。
另有赛场纪律、赛场安全职业规范和文档制作规范（5%）。
二、竞赛时间竞赛时间为4个小时。
三、竞赛注意事项1.竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储设备、辅助工具、通信设备等进入赛场。
2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
3.操作过程中，需要及时保存设备配置。
比赛结束后，所有设备保持运行状态，不要拆动硬件连接。
4.比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。
5.裁判以各参赛队提交的竞赛结果文档为主要评分依据。
所有提交的文档必须按照赛题所规定的命名规则命名。
四、竞赛结果文件的提交竞赛结果文件的制作请参考U盘中相关的模板文档，提交符合模板的Word文件和对应的pdf文件（利用Office Word另存为pdf文件方式生成pdf文件）。
五、项目背景及网络拓扑1.项目描述某公司在北京建立了总部，后在上海建立了分支机构。
总部设有研发、市场、供应链、售后等4个部门，统一进行IP及业务资源的规划和分配。
公司规模在2015年快速发展，业务数据量和公司访问量增长巨大。
为了更好地管理数据，提供服务，公司决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。
2.网络拓扑规划总部及分支机构的网络架设（实际设备）网络拓扑结构如图1所示。
其中，两台S5800交换机编号为S4、S5，通过IRF协议进行虚拟化，用于服务器高速接入；两台S3600V2编号为S2、S3，作为总部的核心交换机；两台MSR2630路由器编号为R2、R3，作为总部的核心路由器；一台S3600V2编号为S1，作为接入交换机；一台MSR2630路由器编号为R1，作为分支机构路由器。
设计部分测试一．填空题（6道题）：1．建设单位(业主)对电磁兼容性有较高的要求(电磁干扰和防信息泄漏)时，或网络安全保密的需要，综合布线系统宜采用产品。
2．在设计要求达到1000Mbps带宽的布线系统时，基于提供更高余量的设计应该选择光纤布线系统，而基于成本考虑则可采用光电布线系统。
3．当需布线的建筑物邻近楼层的信息点数较少，且楼层平面面积不大的情况下，根据国标（GB50311:2007）允许的设计模式，可将建筑物FD-BD结构进行优化设计，共用一个配线间，以达到降低构造成本的目的。
4．设计工作区信息点位的时候，与最近的电源插座位置应距离300 毫米以上。
5．电信间的数量应按所服务的楼层范围及工作区面积来确定。
如果该层信息点数量不大于个，水平线缆长度在90 米范围以内，宜设置一个电信间；当超出这一范围时宜设两个或多个电信间。
6．设备间的设计应符合以下要求：设备间宜处于干线子系统的中间位置，并考虑主干线缆的传输距离与数量。
设备间宜尽可能靠近建筑物线缆位置，有利于主干线缆的引入。
二．单选题（6道题）：1．6A类布线系统支持的最大带宽为。
A．100MHz B．150MHz C．250MHz D． 500MHz2．楼层配线设备（FD）跳线、设备缆线及工作区设备缆线各自的长度最大不要超过 A 米。
A．2 B．5 C．7 D．103．网络布线工程中涉及无线局域网信号覆盖时，其天线的馈线应采用同轴电缆。
A．50欧姆B．75欧姆C．100欧姆D．150欧姆4．按传输模式分类, 光缆可以分为 B 两类。
A．渐变型光缆和突变型光缆B．室内光缆和室外光缆C．长途光缆和短途光缆 D．多模光缆和单模光缆5．标准机柜是指 D 。
A．2m 高的机柜 B． 1.8m高的机柜 C． 18英寸机柜 D． 19英寸机柜6．墙上工作区信息面板离地高度应为： BA．200mm B．300mm C．350mm D．400mm三．多项选择题（8道题）1．以下哪些线缆可以分别作为超五类布线系统垂直干线子数据链路的介质 CD 。
2015年全国职业院校技能大赛“楼宇智能化系统安装与调试”项目竞赛任务书（样题）参赛选手须知：1．任务书共19页，如任务书出现缺页、字迹不清等问题，及时向裁判示意，进行任务书的更换。
2．系统生成的运行记录或文件必须存储到任务书指定的磁盘位置并按照任务书要求进行命名，未按照要求操作的将酌情扣分。
3．选手提交的任务书用工位号标识到相应位置，不得写有姓名或与身份有关的信息，否则成绩无效。
4．比赛过程中，选手认定器件有故障可提出更换，更换时必须填写赛场器件更换记录表并签字确认，如器件经测定完好属误判时该功能不得分并扣2分，器件确实损坏补时5分钟。
5．比赛过程中由于人为原因造成器件损坏，这种情况器件不予更换。
6．设备功能区域划分与网孔板编号见附图1，网孔板器件安装见附图2。
7．如果设备安装位置错误，扣除相对应的安装分、接线分和功能实现分。
日期：月日工位号：一、竞赛设备及主要功能描述竞赛设备以“THBCAS-2A型楼宇智能安防布线实训系统”为载体。
安装平台为由标准规格的铝合金工业型材和网孔式安装板组成的建筑模型，设有总电源箱。
建筑模型分为智能大楼（小区）和管理中心两部分（参见附图）。
安装设备由对讲门禁系统及室内安防、视频监控系统、周界防范系统、巡更系统、照明控制系统组成。
通过对讲门禁系统及室内安防的设备安装接线、参数设置与调试等工作，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件信息记录等功能，实现盗警、火警、燃气、求助的安全防范管理；在管理中心机能接收用户紧急求助和呼叫。
通过视频监控系统的设备安装接线、参数设置与调试等工作，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。
功能。
通过周界防范系统的设备安装接线、参数设置与调试等工作，周界防范探测器实现声光报警，并进行报警处理功能。
通过巡更系统的设备安装、参数设置与调试等工作，实现巡更系统线路的设置，巡更记录，巡更数据的统计，并生成报表的功能。
通过DDC控制系统的编程、组态与调试，实现楼宇照明系统的自动化监控。
二、竞赛任务描述任务一对讲门禁及室内安防系统安装、接线、调试与运行通过对讲门禁系统的器件安装、接线、设置与调试等工作，实现可视室内分机布防，室外主机与非可视室内分机的对讲通话功能。
刷卡开门；可视对讲系统软件可记录系统运行数据。
1.器件安装1）根据安装器件需要，补全附表一“对讲门禁及室内安防系统”材料清单中器件型号、单位及数量；2）在赛场提供的器件中，选择以下器件：室外主机，并将其安装在对应底盒上；3）在赛场提供的器件中，选择以下器件：电磁锁、门磁、开门按钮、非可视分机、可视室内分机、紧急求助按钮，并将电磁锁和门磁安装到“2号网孔板”的对应位置，可燃气体探测器安装在适当的位置，将非可视室内分机安装到“3号网孔板”的正面，安装位置如图1所示，将可视室内分机安装到“12号网孔板”的正面，将紧急按钮安装到“11号网孔板”的正面，安装位置如图2所示；图1图24）在赛场提供的器件中，选择以下器件：联网器、红外探测器、声光报警器、层间分配器等，将红外探测器和联网器安装到“7号网孔板”的正面，将层间分配器、声光报警器安装到“8号网孔板”的正面，安装位置如图3所示；图35）在赛场提供的器件中，选择以下器件：管理中心机、通讯转换器，将管理中心机、通讯转换器安装到“12号网孔板”的反面，安装位置如图4所示。
图42.系统接线附图3所示接线图（其中电磁锁控制部分按图13所示修改），并按照工艺要求完成对讲门禁系统的接线。
工艺要求：1）视频信号线采用SYV75-3同轴电缆，CAN总线采用两芯屏蔽线；2）所有接线端子均应上焊锡，焊锡均匀，并应使用号码管进行标识；3）信号导线不允许续接；4）电源线续接处应用热缩管、套管等工艺用料进行保护；5）线槽内的布线应整齐、规范。
3.通过参数设置，实现以下功能要求：1）通过非可视室内分机和可视室内分机呼叫管理中心，实现通话功能；2）注册2张IC卡，分属于两个住户（101和102），实现室外主机的刷卡开锁功能；3）可视室内分机在外出布防状态下，触发红外探测器，智能大楼（小区）内声光报警器动作，管理中心机有声音警报，软件记录报警信息；4）通过对讲门禁软件，实现与管理中心机（地址为：2）的通讯，对讲门禁软件中记录对讲门禁系统运行记录，包括：红外探测报警、可燃气体探测器报警、紧急求助按钮报警、开锁、对讲通话等信息；5）修改管理中心机密码为8736；6）通过设置，实现密码开锁功能，501室开锁密码为：1001；502室开锁密码为：2002；7）通过室外主机（楼栋号为4，单元号为3）呼叫可视室内分机（房间号：501），实现可视对讲与开锁功能，要求视频、语音清晰。
通过室外主机（地址为1）呼叫普通室内分机（房间号：502），实现对讲与开锁功能，要求语音清晰；8）将运行记录保存在计算机D盘“工位号”文件夹下的“对讲门禁系统”子文件夹内。
任务二视频监控系统安装、接线、调试与运行通过视频监控系统的安装、接线和调试，实现高速球摄像机的控制，高速球摄像机、枪式摄像机、半球摄像机、红外摄像机视频信号的显示、切换、录像等功能。
1.器件安装1）在赛场提供的器件中，选择半球摄像机，并将其安装到“5号网孔板”正面，具体安装位置如图5所示；图52）在赛场提供的器件中，选择红外摄像机，并将其安装到“16号网孔板”反面，具体安装位置如图6所示；图63）在赛场提供的器件中，选择枪式摄像机，并将其安装到“17号网孔板”正面，具体安装位置如图7所示；图74）在赛场提供的器件中，选择网络摄像机，并将其安装到“21号网孔板”正面，具体安装位置如图8所示。
图82.系统接线根据图9所示框图，按照工艺要求，制作视频线，并用视频线连接摄像机视频输出与矩阵的视频输入，并将输入关系填入表2-1，将矩阵的视频输出与硬盘录像机的视频输入对应连接，将矩阵的第5通道输出连接到液晶监视器的视频输入，并连接各摄像机电源及高速球机通信线。
采用TIA568B标准制作两根2.5米长和一根4米长网络跳线，连接网络摄像机经线管到交换机第1接口，交换机第2接口到电脑网络接口之间线路，连接硬盘录像机到交换机第3接口。
完成系统的线路敷设和各器件的连接接线。
工艺要求：1）所有接线端子和BNC插头均应上焊锡，焊锡均匀；2）485通讯线要求使用屏蔽双绞线；3）视频信号线缆需进行标识；4）电源线续接处应用热缩管进行防护；5）线槽内的布线应整齐、规范；6）器件引出线至线槽较远时，须使用缠绕管。
图9表2-1序号摄像机矩阵输入通道1枪式摄像机第通道2高速球摄像机第通道3彩色半球摄像机第通道4红外摄像机第通道3.通过参数设置，实现以下功能要求：1）通过对硬盘录像机的参数设置，实现硬盘录像机输入画面的队列切换。
切换顺序为：第1路输入->第2路输入->第3路输入->第4路输入；2）设置高速球机地址为13，完善接线能够通过矩阵主机控制高速球型云台摄像机旋转、变倍和聚焦；3）通过设置，将枪式摄像机监控区域分成左右两个区域，区域左侧为设防区域，右侧为不设防区域，灵敏度等级为5，布防时间段为08：00——24：00，当硬盘录像机接收到枪式摄像机的动态监测信号时，声光报警器发出声光警示信号，同时硬盘录像机进行录像；4）通过对硬盘录像机的设置，实现高速球顺时针和逆时针扫描；5）通过硬盘录像机设置高速球摄像机的预置点，要求1号预置点的监控预置位为管理中心机区域，2号预置点的监控预置位为液晶键盘区域，3号预置点的监控预置位为控制柜区域，设置完成后，能通过预置点51进行预置点扫描；6）通过网络摄像机IPC客户端软件，在电脑上显示网络摄像机画面，录制一段视频，并保存到计算机D盘“工位号”文件夹下的“视频监控系统”子文件夹内。
任务三周界防范系统安装、接线、调试与运行通过周界防范系统的安装、接线、设置和调试，实现玻璃破碎探测器、震动探测器、红外对射探测器、红外幕帘探测器的检测与报警功能。
1.器件安装1）在赛场提供的器件中，选择红外对射探测器（发射器）、红外对射探测器（接收器）、小型报警主机、幕帘探测器，液晶键盘，并将红外对射探测器（接收器）安装到“4号网孔板”正面，将幕帘探测器安装到“1号网孔板”正面，具体安装位置如图10所示；将红外对射探测器（发射器）安装到“14号网孔板”正面，将小型报警主机安装到“11号网孔板”正面，具体安装位置如图11所示，将液晶键盘安装在大型报警主机左侧适当位置；图10图112）在赛场提供的器件中，选择震动探测器和玻璃破碎探测器，并将震动探测器安装到“9号网孔板”正面，将玻璃破碎探测器安装到“10号网孔板”正面，具体安装位置如图12所示。
图122.系统接线按照工艺要求和附图4所示接线图，完成周界防范系统的接线。
按照工艺要求和图13所示接线图，完成周界防范系统和门禁系统的关联接线。
工艺要求：1）所有接线端子均应上焊锡，焊锡均匀；2）信号导线不允许续接；3）总线采用两芯屏蔽线；4）电源线续接处应用热缩管、套管等工艺用料进行保护；5）线槽内的布线应整齐、规范；6）器件引出线须经过缠绕管缠绕进入线槽。
图133.通过参数设置，实现以下要求：1）设置DS6MX小型报警主机的开门密码为2356，开门时间12秒，通过输入密码开对讲门禁系统中的单元门；2）添加大型报警主机分区1用户号码为020、021的综合码，分别为113579、224680；3）设置被动红外探测器防区功能为延时防区，进入延时时间为20秒，退出延时时间为35秒，并在下面空白处写出指令程序；4）设置六防区报警主机占用大型报警主机地址为9、10防区。
5）设置六防区报警主机用户码2为2023；6）大型报警主机上感烟探测器设置为连续报警输出，短路报警，断路故障，24小时；7）设置液晶键盘“B”按键，实现连续报警；8）设置红外对射探测器防区功能为即时防区；9）实现大型报警主机与PC机的通讯，对CMS7000软件中可记录防盗报警系统的报警记录。
将运行记录保存在计算机D盘“工位号”文件夹下的“防盗报警系统运行记录”子文件夹内，如2号工位记录保存位置为“D：\02\防盗报警系统运行记录\”。
任务四巡更系统安装、调试与运行通过对该系统的安装和调试，实现通过巡更器采集巡更点信息，通过巡更软件对巡更路线进行设置并对巡更信息进行备份等功能。
1.器件安装在赛场提供的器件中，选择巡更点，将其中四个巡更点安装到2号、4号、14号和19号网孔板的正面，其余两个巡更点安装到1号和10号网孔板的反面。
具体安装位置如图14所示：图142.通过设置，实现以下功能要求：1）将21号网孔板巡更点的地点名称设置为“管理中心”、将2号网孔板巡更点的地点名称设置为“单元门口”、将1号网孔板巡更点的地点名称设置为“墙角”、将4号网孔板巡更点的地点名称设置为“智能大楼1”、将14号网孔板巡更点的地点名称设置为“智能大楼2”，将10号网孔板巡更点的地点名称设置为“智能大楼3”；2）设置巡更人员为“周星”，设置两个巡更事件，事件的状态1为“无异常”，状态2为“异常”；3）设置巡更路线为单元门口——智能大楼2——智能大楼3——管理中心——智能大楼1——墙角；4）设置每个巡更点相隔时间为2分钟；5）将运行记录保存在计算机D盘“工位号”文件夹下的“巡更系统”子文件夹内。
