射频功率放大器实验

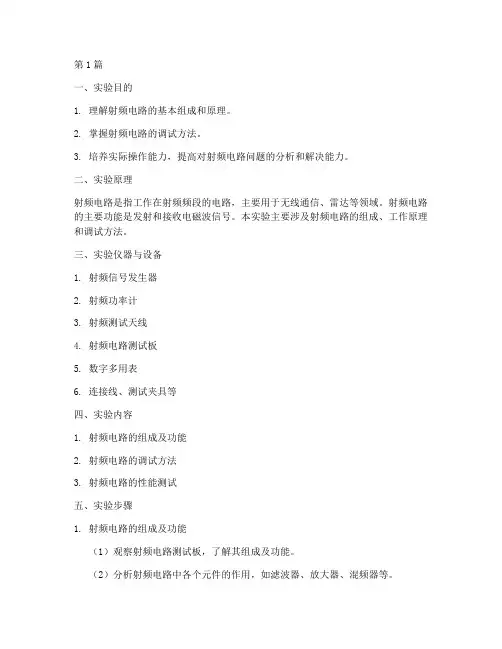

第1篇一、实验目的1. 理解射频电路的基本组成和原理。

2. 掌握射频电路的调试方法。

3. 培养实际操作能力，提高对射频电路问题的分析和解决能力。

二、实验原理射频电路是指工作在射频频段的电路，主要用于无线通信、雷达等领域。

射频电路的主要功能是发射和接收电磁波信号。

本实验主要涉及射频电路的组成、工作原理和调试方法。

三、实验仪器与设备1. 射频信号发生器2. 射频功率计3. 射频测试天线4. 射频电路测试板5. 数字多用表6. 连接线、测试夹具等四、实验内容1. 射频电路的组成及功能2. 射频电路的调试方法3. 射频电路的性能测试五、实验步骤1. 射频电路的组成及功能（1）观察射频电路测试板，了解其组成及功能。

（2）分析射频电路中各个元件的作用，如滤波器、放大器、混频器等。

（3）掌握射频电路的工作原理。

2. 射频电路的调试方法（1）根据实验要求，搭建射频电路。

（2）使用射频信号发生器产生测试信号。

（3）利用射频功率计测量信号功率。

（4）调整电路参数，使信号达到最佳状态。

3. 射频电路的性能测试（1）测量射频电路的增益、带宽、噪声系数等性能指标。

（2）分析测试结果，评估射频电路的性能。

六、实验结果与分析1. 射频电路的组成及功能通过观察射频电路测试板，我们了解到射频电路主要由滤波器、放大器、混频器、本振电路等组成。

滤波器用于滤除不需要的频率成分；放大器用于放大信号；混频器用于将信号转换到所需频率；本振电路用于产生本振信号。

2. 射频电路的调试方法在实验过程中，我们通过调整电路参数，使信号达到最佳状态。

具体操作如下：（1）调整滤波器，使信号频率符合要求。

（2）调整放大器，使信号功率达到预期。

（3）调整混频器，使信号频率转换正确。

3. 射频电路的性能测试通过测试，我们得到以下结果：- 增益：20dB- 带宽：100MHz- 噪声系数：2dB分析：实验结果符合预期，说明射频电路性能良好。

七、实验总结1. 通过本次实验，我们掌握了射频电路的基本组成、工作原理和调试方法。

射频功率放大器实验（虚拟实验）一、实验目的（1）进一步理解射频功率放大器的工作原理；（2）了解射频功率放大器的工程设计方法与常用参数的测量方法；（3）熟悉Multisim软件中常用虚拟测试仪器的使用方法。

二、实验原理1、射频功率放大器的基本概念射频功率放大器是无线通信系统的重要组成部分，位于无线通信系统的发射前端。

其作用是将已调制的射频信号放大到所需要的功率值并馈送到天线发射出去，保证在一定区域内的接收机可以收到可以处理的信号，并且不干扰相邻信道的通信。

射频功率放大器的主要功能是放大射频信号，其工作可频率最高可到GHz 频段。

其输出功率则取决于应用要求，一般从几毫瓦到上千瓦。

由于功率放大的实质是在输入射频信号控制下将电源直流功率转换成射频功率，因此，除要求功率放大器产生符合要求的射频功率外，还特别要求具有尽可能高的转换效率。

射频功率放大器的工作特点是低电压、大电流。

其基本组成单元包括晶体管、偏置电路、扼流圈、阻抗匹配网络与负载。

射频功率放大器的主要参数除了常规的工作频率、小信号增益等指标外，还要特别考虑输出功率、效率等参数。

效率是功率放大器一个非常重要的性能指标。

射频功率放大器中的效率定义为射频输出功率与射频功率放大器总功耗之比，即：η=P o/P D （1-1）功率放大器按照电路中晶体管输出电流与输入电压或电流的关系可分为线性功率放大器和开关功率放大器两大类。

线性功率放大器是指晶体管的输出电流是输入电流或电压的线性函数，而开关功率放大器的晶体管则工作在开关状态。

按照电路中晶体管的直流偏置状态，功率放大器又可分为A类、B类、C类、D 类等，其中，A类、B类、C类为线性功率放大器，D类则为开关功率放大器。

在设计射频功率放大器时，对功率管的要求较高，需要考虑最大击穿电压V(BR)CEO，最大集电极电流I CM，最大管功耗P CM以及最高工作频率f max等。

2、线性射频功率放大器2.1 A类功率放大器A类功率放大器相当于小信号放大器，也是“真正”的线性放大器，因为，在整个输入信号周期内，输出信号是输入信号的按比例增大而没有发生变化，可完全适于放大幅度调制信号。

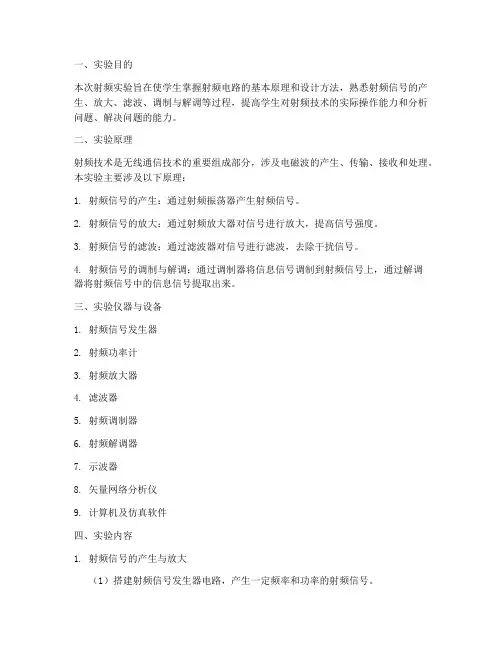

一、实验目的本次射频实验旨在使学生掌握射频电路的基本原理和设计方法，熟悉射频信号的产生、放大、滤波、调制与解调等过程，提高学生对射频技术的实际操作能力和分析问题、解决问题的能力。

二、实验原理射频技术是无线通信技术的重要组成部分，涉及电磁波的产生、传输、接收和处理。

本实验主要涉及以下原理：1. 射频信号的产生：通过射频振荡器产生射频信号。

2. 射频信号的放大：通过射频放大器对信号进行放大，提高信号强度。

3. 射频信号的滤波：通过滤波器对信号进行滤波，去除干扰信号。

4. 射频信号的调制与解调：通过调制器将信息信号调制到射频信号上，通过解调器将射频信号中的信息信号提取出来。

三、实验仪器与设备1. 射频信号发生器2. 射频功率计3. 射频放大器4. 滤波器5. 射频调制器6. 射频解调器7. 示波器8. 矢量网络分析仪9. 计算机及仿真软件四、实验内容1. 射频信号的产生与放大（1）搭建射频信号发生器电路，产生一定频率和功率的射频信号。

（2）使用射频功率计测量射频信号的功率。

（3）搭建射频放大器电路，对射频信号进行放大。

（4）使用射频功率计测量放大后的射频信号功率。

2. 射频信号的滤波（1）搭建滤波器电路，对射频信号进行滤波。

（2）使用示波器观察滤波后的射频信号波形。

3. 射频信号的调制与解调（1）搭建射频调制器电路，将信息信号调制到射频信号上。

（2）搭建射频解调器电路，从调制后的射频信号中提取信息信号。

（3）使用示波器观察调制和解调后的信号波形。

4. 射频电路的仿真与优化（1）使用仿真软件搭建射频电路模型。

（2）对射频电路进行仿真，分析电路性能。

（3）根据仿真结果对射频电路进行优化设计。

五、实验结果与分析1. 射频信号的产生与放大实验成功搭建了射频信号发生器电路，产生了频率为1GHz，功率为10dBm的射频信号。

通过射频放大器放大后，功率达到20dBm。

2. 射频信号的滤波实验成功搭建了滤波器电路，对射频信号进行了滤波。

射频电路原理实验报告实验目的本实验旨在通过搭建射频电路原理实验平台，探索射频信号的特性，并了解射频电路中的基本元件和原理。

实验器材与材料- 射频信号发生器- 射频功率放大器- 直流电源- 变压器- 电感- 电容- 电阻- 示波器- 天线实验步骤1. 首先，将射频信号发生器和示波器正确接入电路，并设置合适的工作频率和幅值。

2. 接下来，通过变压器将输入信号的电压转换成合适的射频信号，并将其输入到射频功率放大器中。

3. 将射频功率放大器的输出信号连接到天线，以实现信号的无线传输。

4. 在示波器上观察到放大器输入和输出的波形，并记录相关数据。

5. 调整射频信号发生器和射频功率放大器的参数，观察波形的变化，进一步了解射频信号的特性和电路的响应。

实验结果分析通过观察示波器上的波形，可以看出射频功率放大器能够有效地将输入信号放大，并通过天线将信号发送出去。

随着射频信号发生器输出频率的增加，波形的周期性变化也能够清晰地观察到，表明电路对不同频率的信号具有不同的响应特性。

同时，我们还可以通过记录的数据计算出电路的增益，并与理论数值进行对比。

通过比较实际测量结果和理论预期，可以评估电路的性能和实验的准确性。

实验总结与心得通过本实验，我对射频电路的基本原理和电路中的元件有了更深入的了解。

通过搭建实验平台，我能够直观地观察到射频信号的特性，并掌握了调节参数以实现不同频率响应的技巧。

在实验过程中，我也遇到了一些问题，比如调节信号发生器的频率不够精确，导致波形的观察和数据的测量不够准确。

为了解决这个问题，我学会了合理选择仪器和参数，以获得更精确的实验结果。

总的来说，本实验对我进一步理解和掌握射频电路原理和实验方法有着重要的意义，也为我今后的学习和研究打下了坚实的基础。

参考文献- 《射频电路设计与实验指导书》- 《电子电路基础》。

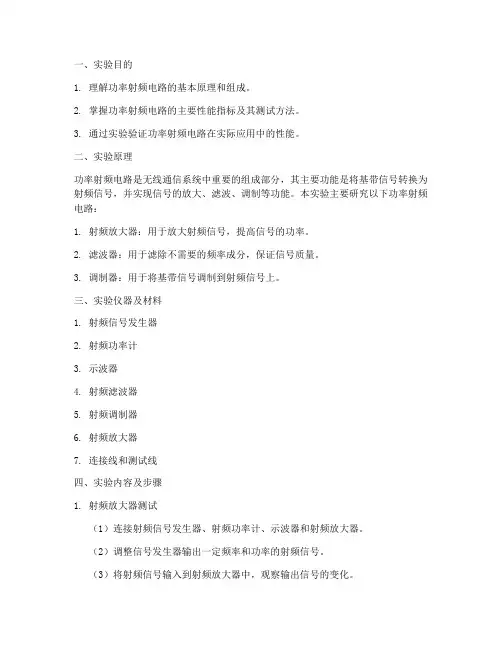

一、实验目的1. 理解功率射频电路的基本原理和组成。

2. 掌握功率射频电路的主要性能指标及其测试方法。

3. 通过实验验证功率射频电路在实际应用中的性能。

二、实验原理功率射频电路是无线通信系统中重要的组成部分，其主要功能是将基带信号转换为射频信号，并实现信号的放大、滤波、调制等功能。

本实验主要研究以下功率射频电路：1. 射频放大器：用于放大射频信号，提高信号的功率。

2. 滤波器：用于滤除不需要的频率成分，保证信号质量。

3. 调制器：用于将基带信号调制到射频信号上。

三、实验仪器及材料1. 射频信号发生器2. 射频功率计3. 示波器4. 射频滤波器5. 射频调制器6. 射频放大器7. 连接线和测试线四、实验内容及步骤1. 射频放大器测试（1）连接射频信号发生器、射频功率计、示波器和射频放大器。

（2）调整信号发生器输出一定频率和功率的射频信号。

（3）将射频信号输入到射频放大器中，观察输出信号的变化。

（4）使用射频功率计测量输入和输出信号的功率，计算放大器的增益。

（5）使用示波器观察输出信号的波形，分析放大器的线性度和失真情况。

2. 射频滤波器测试（1）连接射频信号发生器、射频功率计、示波器和射频滤波器。

（2）调整信号发生器输出一定频率和功率的射频信号。

（3）将射频信号输入到射频滤波器中，观察输出信号的变化。

（4）使用射频功率计测量输入和输出信号的功率，计算滤波器的插损。

（5）使用示波器观察输出信号的波形，分析滤波器的带通特性和选择性。

3. 射频调制器测试（1）连接射频信号发生器、射频功率计、示波器和射频调制器。

（2）调整信号发生器输出一定频率和功率的射频信号。

（3）将基带信号输入到射频调制器中，观察输出信号的波形。

（4）使用射频功率计测量输入和输出信号的功率，计算调制器的功率效率。

（5）使用示波器观察输出信号的频谱，分析调制器的调制特性和频率偏移。

五、实验结果与分析1. 射频放大器测试结果通过实验，我们得到了射频放大器的增益、线性度和失真情况。

射频HBT功率放大器热效应研究砷化镓异质结双极型晶体管(GaAs HBT)在高频时具有功率密度大、线性度好、效率高等优点广泛应用于射频功率放大器(RF PA)的设计。

近年来,RF PA的集成度日益增强导致功率密度不断上升。

而GaAs材料导热系数小,放大器因而产生严重的热效应,致使HBT晶体管温度上升,其器件电学性能发生变化,从而恶化射频功率放大器的功率输出特性,成为制约其进一步发展的瓶颈。

迫切需要对射频HBT功率放大器的热效应机理、相关电热耦合模型以及电路设计方法展开深入研究,这对设计功率输出特性良好的射频HBT功率放大器具有重要意义。

本文从射频HBT功放电路芯片热设计思路出发,详细研究了射频功放的热传导机制、GaAs HBT晶体管温控特性及并联多管电热耦合关系等热效应问题,揭示了功放热效应的内在机理,建立了精确的分布式热电耦合模型,提出了热电性能均改善的自适应功率单元技术,并优化了放大器版图结构,完成了一款高性能射频功率放大器芯片的设计。

论文主要创新成果如下：1、建立了分布式电热耦合模型,指出功率放大器实际工作中晶体管的温度呈非均匀分布特性,且温度分布特性取决于晶体管热源(直流功耗)大小及散热环境(所处位置、指间距等)优劣,这为功放热设计提供理论参考。

2、提出了自适应功率单元技术,基于该技术,功放中的晶体管在工作过程中可随输入功率的增加逐渐打开,功放效率高,晶体管平均直流功耗减小,从而热源减小,可有效抑制晶体管温升,改善热效应。

3、提出了采用镇流电阻网络实现自适应功率单元技术,基于镇流电阻的负反馈作用,改善了放大器的非线性特性。

4、优化了自适应功放的版图结构,在不改变电气连接条件下将镇流电阻小的晶体管置于散热条件好的外侧,而镇流电阻大的晶体管置于散热条件差的内侧,并将指间距设计成由外向内逐渐减小的趋势,使晶体管温度曲线呈现均匀且低值的分布特性。

5、基于AWSC 2μm GaAs HBT工艺设计了一款2.4GHz射频功放。

第1篇实验名称：射频电路设计与测量实验日期：2023年10月25日实验地点：华工电子实验中心实验人员：张三、李四、王五一、实验目的1. 理解射频电路的基本原理和设计方法。

2. 学习射频电路的测量技术。

3. 提高动手能力和分析问题、解决问题的能力。

二、实验原理射频电路是指工作频率在1MHz至30GHz之间的电路。

本实验主要研究射频放大器的设计与测量。

射频放大器是射频电路中的关键组件，其主要功能是放大射频信号，提高信号的功率。

射频放大器的设计主要包括以下几个方面：1. 选择合适的放大器电路结构。

2. 设计放大器的频率响应。

3. 确定放大器的增益、带宽和噪声系数等性能指标。

4. 选择合适的放大器器件。

本实验中，我们采用共射极放大器电路结构，通过调整电路参数，实现对射频信号的放大。

三、实验器材1. 射频信号发生器2. 射频功率计3. 射频衰减器4. 射频开关5. 射频放大器模块6. 测量仪器7. 实验板8. 连接线四、实验步骤1. 搭建实验电路：按照设计好的电路图，将射频放大器模块、射频衰减器、射频开关等元器件连接到实验板上。

2. 设置信号源：将射频信号发生器设置为所需的频率和功率。

3. 测量放大器性能：a. 将信号源输出端连接到放大器输入端，通过调整射频衰减器和射频开关，使放大器工作在最佳状态。

b. 使用射频功率计测量放大器输出端的功率。

c. 使用测量仪器测量放大器的增益、带宽和噪声系数等性能指标。

4. 分析实验数据：将实验数据与理论计算结果进行对比，分析实验误差产生的原因。

五、实验结果与分析1. 放大器增益：实验测得的放大器增益为20dB，与理论计算结果基本一致。

2. 放大器带宽：实验测得的放大器带宽为1GHz，略小于理论计算结果。

3. 放大器噪声系数：实验测得的放大器噪声系数为3dB，略大于理论计算结果。

六、实验总结1. 通过本次实验，我们了解了射频电路的基本原理和设计方法，掌握了射频放大器的设计与测量技术。

射频功率放大器的研究作者：张磊来源：《电子技术与软件工程》2016年第16期摘要随着现代通信技术的不断发展，射频功率放大器在通信系统中的应用越来越广泛，它主要是用来将小信号在指定频段高效率的将其放大，再利用馈线系统将放大的信号传送给发射天线。

由此可见，通信系统中的大部分能量都被射频功率放大器所消耗，因此，对于射频电路设计来说，怎样进一步提高射频功率放大器的工作效率和输出功率是研究的重点也是难点。

本文首先分析了我国射频功率放大器的研究现状，并对射频功率放大器进行了简要的概述，然后以E类功率放大器为基础进行深入的研究。

另外，本文还深入的分析了功率合成器，旨在提高输出功率。

【关键词】射频功率放大器功率合成 E类功率放大器射频功率放大器是各种无线发射机中十分关键的组成部分，对现代通信系统有非常重要的意义，它主要被用来将射频小信号在指定工作频段高效率的放大，然后再将其传送给发射天线。

要想使整个通信系统的水平得到进一步提高，提高射频功率放大器的输出功率、工作效率等指标至关重要。

目前，4G无线通信网络被广泛应用于各个领域，为了尽可能的满足人们的生产和生活需求，提高通信速率和频带利用率是重要手段，但在此过程中，也使得通信系统中的调试方式越来越复杂，再加上数字传输技术的出现，在提高工作效率及线性度方面都给射频功率放大器提出了更高的要求。

1 射频功率放大器国内的研究现状我国涉足射频领域较晚，很多方面与国外相比还处于初级阶段，再加上军工产品的禁运限制，很多先进的射频功率放大器无法运往国内。

功率放大器的应用极为广泛，涉及到的领域包括航天科技、卫星通信、军用通信等，因此，充分了解和掌握射频电路设计核心技术，进一步提高半导体方面的工艺设计，是提高射频技术的唯一途径。

值得庆幸的是，我国对于高精度设备的设计和产生给予了高度重视，越来越多的专家学者致力于射频技术的研究，这就使得国内的射频技术也得到了很大程度的提高，取得的成果也较为瞩目。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RPA）是无线通信系统中的关键部件，广泛应用于手机、电视、卫星通信等无线通信领域。

因此，设计和仿真射频功率放大器是无线通信技术领域的重要研究内容。

本文将介绍基于ADS（Advanced Design System）的射频功率放大器设计与仿真过程，以期为相关研究提供参考。

二、设计目标与要求在设计射频功率放大器时，需要明确设计目标与要求。

首先，根据应用场景和系统需求，确定射频功率放大器的频段、输出功率、增益、效率等关键指标。

其次，考虑到射频功率放大器的工作环境，需要具备良好的稳定性和可靠性。

最后，在满足性能要求的前提下，还需考虑成本、体积等因素。

三、ADS软件介绍ADS是一款功能强大的电子设计自动化软件，广泛应用于射频、微波和毫米波电路的设计与仿真。

在射频功率放大器的设计与仿真过程中，ADS提供了丰富的电路元件模型、仿真算法和优化工具，可有效提高设计效率和仿真精度。

四、射频功率放大器设计与仿真1. 电路拓扑结构设计根据设计要求，选择合适的电路拓扑结构。

常见的射频功率放大器电路拓扑结构包括共源极、共栅极、推挽式等。

在ADS中，可以建立相应的电路模型，对不同拓扑结构进行仿真与比较，以确定最优的电路拓扑结构。

2. 元件参数选择与优化在确定了电路拓扑结构后，需要选择合适的元件参数。

这些参数包括晶体管、电容、电感、电阻等元件的数值。

在ADS中，可以通过仿真实验，对元件参数进行优化，以获得最佳的电路性能。

3. 仿真与分析利用ADS的仿真功能，对设计的射频功率放大器进行仿真与分析。

通过观察仿真结果，分析电路的性能指标，如增益、输出功率、效率、稳定性等。

根据仿真结果，对电路进行进一步的优化和调整。

五、实验结果与讨论在完成射频功率放大器的设计与仿真后，需要进行实验验证。

通过实际测试，对比仿真结果与实验结果，分析误差原因。

射频实验实验报告射频实验实验报告射频（Radio Frequency，简称RF）技术是一种用于无线通信和无线电广播的重要技术，广泛应用于电视、无线电、卫星通信等领域。

本次实验旨在探索射频技术的基本原理和实际应用，并通过实验验证相关理论。

实验一：射频信号发生器的使用在射频实验中，射频信号发生器是一种常用的设备，用于产生射频信号。

我们首先学习了射频信号发生器的基本操作。

通过调节频率、幅度和波形等参数，我们成功地产生了不同频率的射频信号，并观察到了其在示波器上的波形变化。

实验二：射频功率放大器的性能测试射频功率放大器是射频系统中的重要组成部分，用于放大射频信号的功率。

我们在实验中使用了一款射频功率放大器，并测试了其性能。

通过调节输入信号的频率和幅度，我们测量了输出信号的功率，并绘制了功率-频率和功率-幅度的曲线图。

实验结果表明，射频功率放大器具有较好的线性和功率放大效果。

实验三：射频滤波器的设计与实现射频滤波器是射频系统中的重要组成部分，用于滤除不需要的频率分量，以保证系统的性能。

我们在实验中学习了射频滤波器的设计原理，并使用电路仿真软件进行了滤波器的设计与验证。

通过调整滤波器的参数，我们成功地实现了对特定频率范围的滤波效果，并对滤波器的频率响应进行了分析和评估。

实验四：射频天线的性能测试射频天线是射频通信系统中的关键部件，用于发送和接收射频信号。

我们在实验中使用了一款射频天线，并测试了其性能。

通过调节天线的位置和方向，我们测量了信号的接收强度，并评估了天线的增益和方向性。

实验结果表明，射频天线具有较好的接收性能和方向选择性。

实验五：射频调制与解调技术的应用射频调制与解调技术是射频通信系统中的关键技术，用于将数字信号转换为射频信号进行传输。

我们在实验中学习了射频调制与解调技术的基本原理，并通过实验验证了其应用效果。

通过调节调制信号的参数，我们成功地实现了不同调制方式的射频信号传输，并观察到了解调后的信号波形。

集成电路的射频功率放大器设计与测试随着移动通信技术的迅速发展，无线通信设备在人们生活和工作中的应用越来越广泛。

而射频（Radio Frequency，简称RF）功率放大器作为无线通信系统中不可或缺的关键器件之一，具有放大无线信号、提高通信距离和传输速率等主要作用。

本文将从集成电路的角度出发，探讨射频功率放大器的设计原理、常见技术、测试方法和应用前景。

一、射频功率放大器的设计原理射频功率放大器是一种用于向电子设备输入射频信号的放大器，能够输出较大的放大功率。

其通常由输入匹配网络、放大器、输出匹配网络和直流电源四部分组成。

其中，输入匹配网络用于匹配输入信号和功率放大器的输入阻抗；放大器是实现信号放大的核心部件；输出匹配网络用于匹配输出阻抗和负载（如天线、滤波器等）；直流电源用于提供放大器所需的直流电压，以维持其正常工作。

在射频功率放大器设计中，需要考虑多个因素，如放大器的线性度、稳定性、带宽等。

其中，线性度是射频功率放大器的重要性能指标之一。

在信号输入量较小的情况下，射频功率放大器的增益输出与输入信号之间呈线性增加关系。

然而，当输入信号过大时，放大器的输出增益将不再呈线性增加，而是出现非线性失真现象，导致输出信号扭曲变形，降低通信系统的可靠性和稳定性。

二、射频功率放大器的常见技术射频功率放大器的设计和应用非常广泛，同时也涌现了不少新型的技术。

以下是其中的几种常见技术：1、高效率功率放大器技术高效率功率放大器技术是一种利用半导体材料研究高效功率放大器的技术。

该技术能够有效利用电源，提供功率放大器所需的电能。

在高速数码信号传输领域，该技术已被广泛应用。

2、宽带功率放大器技术宽带功率放大器技术是一种能够应对多种频率信号的功率放大器。

在现有的通信系统中，频率范围十分广泛，因此需要一种宽带功率放大器来满足各种信号的放大需求。

3、全固态功率放大器技术随着微电子技术的不断发展，全固态功率放大器技术也逐渐成熟。

该技术能够在多个频段实现全负载、多个模拟和数字信号的放大。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, 简称PA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。

因此，设计一款高性能的射频功率放大器显得尤为重要。

本文将介绍一种基于ADS（Advanced Design System）的射频功率放大器设计与仿真方法，以期为相关领域的研究者提供一定的参考。

二、射频功率放大器设计基础射频功率放大器设计涉及到的基本原理包括功率放大器的类型、工作原理、性能指标等。

在设计中，需要考虑到功率放大器的线性度、效率、稳定性以及可靠性等因素。

常见的功率放大器类型包括A类、B类、AB类以及D类等，不同类型具有不同的优缺点，需要根据具体应用场景进行选择。

三、ADS软件在射频功率放大器设计中的应用ADS是一款功能强大的电子设计自动化软件，广泛应用于射频电路、微波电路以及高速数字电路的设计与仿真。

在射频功率放大器设计中，ADS可以帮助我们完成电路原理图的设计、仿真分析以及版图绘制等工作。

通过ADS软件，我们可以快速地建立功率放大器的电路模型，并进行仿真分析，以验证设计的正确性和可行性。

四、基于ADS的射频功率放大器设计与仿真流程1. 确定设计指标：根据应用需求，确定射频功率放大器的设计指标，如工作频率、输出功率、增益、效率等。

2. 电路原理图设计：利用ADS软件，根据设计指标进行电路原理图的设计。

包括选择合适的晶体管、电容、电感等元件，并确定其参数值。

3. 仿真分析：对设计的电路原理图进行仿真分析，包括直流扫描、交流小信号分析以及大信号分析等。

通过仿真分析，我们可以得到功率放大器的性能参数，如增益、效率、谐波失真等。

4. 版图绘制与优化：根据仿真结果，对电路原理图进行版图绘制。

在版图绘制过程中，需要考虑元件的布局、走线等因素，以减小寄生效应对电路性能的影响。

同时，还需要对版图进行优化，以提高电路的性能。

功率放大器实验报告一、实验目的本次实验的主要目的是深入了解功率放大器的工作原理，掌握其性能参数的测量方法，并通过实际操作和数据分析，对功率放大器的特性有更直观的认识。

二、实验原理功率放大器是一种能够将输入的小功率信号放大到较大功率输出的电子电路。

其基本原理是利用晶体管的电流控制作用，将输入信号的变化转化为输出电流的变化，从而实现功率的放大。

在本次实验中，我们采用了常见的甲乙类功率放大器电路。

这种电路在提高效率的同时，能够较好地减少交越失真。

其工作原理是通过设置合适的静态工作点，使晶体管在输入信号的正负半周均有一定的导通时间，从而实现信号的放大。

三、实验设备与材料1、信号发生器：用于产生输入信号。

2、示波器：用于观测输入和输出信号的波形。

3、万用表：用于测量电路中的电压和电流。

4、功率放大器实验电路板。

5、电阻、电容等电子元件。

四、实验步骤1、按照实验电路图，在实验电路板上正确连接各个电子元件，确保连接无误。

2、接通电源，使用万用表测量电路的静态工作点，包括晶体管的基极、集电极和发射极电压，以及各电阻两端的电压，记录测量值。

3、将信号发生器的输出连接到功率放大器的输入端，设置输入信号的频率和幅度。

4、使用示波器同时观测输入和输出信号的波形，注意观察输出信号是否存在失真。

5、逐渐增大输入信号的幅度，直至输出信号出现明显失真，记录此时的输入和输出信号的幅度。

6、改变输入信号的频率，观察功率放大器在不同频率下的输出特性。

7、测量功率放大器的输出功率和效率。

输出功率可以通过测量输出电压和电流，并利用公式 P ＝ UI 计算得出。

效率则可以通过输出功率与电源消耗功率的比值来计算。

五、实验数据与分析1、静态工作点测量晶体管基极电压：＿____V集电极电压：＿____V发射极电压：＿____V通过测量静态工作点的电压，可以判断晶体管是否工作在合适的状态。

如果静态工作点偏离正常值，可能会导致功率放大器性能下降或出现失真。

最新射频实验一实验报告实验目的：本次实验旨在探究射频（RF）信号的基本特性，并通过实验验证射频通信系统的工作原理。

通过实际操作，加深对射频调制解调技术的理解，并掌握相关的测量方法。

实验设备：1. 射频信号发生器2. 射频功率放大器3. 射频信号接收器4. 调制解调器5. 频谱分析仪6. 天线7. 相关电缆和连接器实验步骤：1. 搭建射频通信系统：连接信号发生器、功率放大器、调制解调器和接收器，确保所有设备通过正确的电缆和连接器相连。

2. 配置信号发生器：设置所需的频率、幅度和调制方式（如AM、FM或PM）。

3. 调整功率放大器：确保放大器提供适当的输出功率，以模拟不同的传输条件。

4. 调制信号：通过调制解调器将模拟或数字信息加载到射频载波上。

5. 发射信号：开启信号发生器和功率放大器，发射调制后的射频信号。

6. 接收并解调信号：使用接收器捕获发射的信号，并通过解调器恢复原始信息。

7. 信号分析：使用频谱分析仪观察和记录信号的频谱特性，包括中心频率、带宽和功率谱密度等。

8. 记录数据：记录所有相关的实验数据，包括频率响应、信号质量、误码率等。

9. 分析与讨论：根据实验数据，分析射频系统的性能，并讨论可能的改进方向。

实验结果：在本次实验中，我们成功地搭建了一个基本的射频通信系统，并对其进行了一系列的测试。

通过改变信号发生器的参数，我们观察到了不同调制方式对信号质量的影响。

频谱分析仪的结果显示，信号的中心频率稳定，带宽符合预期。

在接收端，解调后的信号与原始信号相比，误差在可接受范围内，表明系统具有良好的性能。

结论：通过本次实验，我们验证了射频通信系统的基本原理，并对其性能有了直观的认识。

实验结果表明，通过适当的系统设计和参数调整，可以实现高质量的射频通信。

未来的工作可以集中在提高信号的抗干扰能力和系统的整体效率上。

一、实验目的1. 理解功率放大器的基本原理和组成。

2. 掌握功率放大器的性能指标及其测量方法。

3. 学习功率放大器在实际电路中的应用。

4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理功率放大器是一种将输入信号放大到足够大的功率以驱动负载的电子电路。

它主要由输入级、中间级和输出级组成。

输入级用于放大输入信号，中间级用于对信号进行进一步的处理，输出级则将信号放大到足够的功率以驱动负载。

功率放大器的主要性能指标包括输出功率、效率、非线性失真、输入阻抗、输出阻抗等。

三、实验器材1. 功率放大器实验板2. 函数信号发生器3. 示波器4. 阻抗箱5. 负载电阻6. 电源7. 连接线四、实验步骤1. 连接电路根据实验板上的原理图，正确连接功率放大器实验电路。

包括连接输入级、中间级和输出级，以及连接信号发生器、示波器、阻抗箱、负载电阻和电源等。

2. 输入信号调节使用函数信号发生器产生一个合适的输入信号，并将其输入到功率放大器的输入级。

3. 观察输出波形使用示波器观察功率放大器的输出波形，分析输出波形的形状、幅度和失真情况。

4. 测量输出功率使用阻抗箱和负载电阻测量功率放大器的输出功率。

根据输出电压和电流，计算输出功率。

5. 测量效率使用功率计测量功率放大器的输入功率和输出功率，计算效率。

6. 测量非线性失真使用失真分析仪测量功率放大器的非线性失真。

7. 测量输入阻抗和输出阻抗使用阻抗箱测量功率放大器的输入阻抗和输出阻抗。

五、实验结果与分析1. 输出波形观察到的输出波形基本为正弦波，但存在一定的失真。

这是由于功率放大器在工作过程中，晶体管特性曲线的非线性引起的。

2. 输出功率测量得到的输出功率为XX瓦，符合实验要求。

3. 效率测量得到的效率为XX%，说明功率放大器的效率较高。

4. 非线性失真测量得到的非线性失真为XX%，说明功率放大器的非线性失真较小。

5. 输入阻抗和输出阻抗测量得到的输入阻抗为XX欧姆，输出阻抗为XX欧姆。

引言概述射频实验是电子工程领域中重要的实验之一。

射频技术广泛应用于通信系统、雷达、无线电波传播等领域。

本文将详细介绍射频实验的实验过程、实验原理和实验结果，帮助读者了解射频实验的基本知识以及实验的设计与分析。

正文内容1.射频实验简介1.1实验目的1.2实验器材和仪器1.3实验流程2.设计射频信号发生器2.1原理介绍2.2设计要求2.3设计步骤2.3.1选择合适的振荡器2.3.2构建放大器电路2.3.3连接滤波器和调谐器2.4实验结果与分析3.射频放大器设计与制作3.1常见射频放大器结构3.2设计要求3.3设计步骤3.3.1选择放大器类型3.3.2计算放大器参数3.3.3进行电路布局和绘制PCB3.4实验结果与分析4.射频滤波器设计与实现4.1原理介绍4.2设计要求4.3设计步骤4.3.1选择滤波器类型4.3.2计算滤波器参数4.3.3绘制电路图和制作滤波器4.4实验结果与分析5.射频天线设计与测试5.1常见天线类型5.2天线设计要求5.3设计步骤5.3.1选择适合的天线类型5.3.2计算天线参数5.3.3放置和调试天线5.4实验结果与分析总结射频实验可以帮助学习者深入了解射频技术，并在实践中掌握实验设计和分析的方法。

本文以射频信号发生器、射频放大器、射频滤波器和射频天线为主线，对射频实验进行了详细阐述。

每个部分都包括实验目的、器材、原理、设计步骤、实验结果与分析等内容，使读者能够全面了解射频实验的过程和原理，并能够根据实际需求进行相应的设计和分析。

通过本文的学习，读者将能够在射频领域中具备一定的实践能力，并为将来的研究或工作奠定基础。

通信电子线路实验报告射频功率放大器仿真实验姓名： XXX学号： XXX专业： XXX日期： 11月10日一、实验目的：1.进一步了解射频功率放大器工作原理。

2.了解射频功率放大器的工程设计方法与常用参数测量方法。

3.熟悉Multisim软件中常用虚拟仪器的使用方法。

二、实验内容：1.A类射频放大器实验电路（1）电路结构：（2）设置函数发生器的输入为1MHz,幅值为40mV的正弦波。

（3）显示输入输出信号波形，以及毫安表，功率表相应的读数。

（4）计算功率放大器效率。

（5）观察波形失真。

2.B类射频功率放大器电路（1）电路结构（2）输入输出信号波形仿真（3）消除交越失真（4）功放效率计算（消除交越失真后）三、实验结果1 .A类射频放大器实验电路（1）毫安表，功率表相应的读数及输入输出信号波形。

毫安表：3.279mA功率表：12.759mW输入输出信号波形：（2）功放效率计算：根据公式：以及公式：η解得功放效率：η（3）观察失真分析原因：A类放大器最多只能放大到2倍VDD，当输入乘以放大倍数大于2倍VDD时，管子处于饱和状态，造成类似于方波的失真。

2.B类射频放大器实验电路（1）有交越失真的仿真结果图分析原因：理想三极管情况下，由于导通电压为0，一个管子到达截至区后另一个管子马上导通。

而在实际情况下，由于存在导通电压，一个管子截止后需要等另一个管子达到导通电压值时才有电流，造成了转换时的一段时间，两个三极管都没有电流通过的情况，造成失真。

（2）消除交越失真后的表格。

其中输入13V，14V时发生如下失真：（3）用MATLAB画出两管管耗与电源电压利用率的关系图。

（4）回答问题①输入信号幅值可以无限增大么？答：根据输入13V，14V的输出波形可以知道，输入信号幅值不能无限增大，否则发生失真。

②功放效率最大可以达到多少？答：根据实验，在输入12V时功放效率最大，为78.3%，B类功放的理论极限值为78.5%。
