OptiXOSN3500硬件系统

华为Optix OSN3500 光端机1. 华为Optix OSN3500光端机产品描述：OptiX OSN 3500 智能光传输系统是继承了MSTP 技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，OptixOSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。

2. Optix OSN3500.产品性能描述2.1 Optix OSN3500 高性价比的平台化OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。

这样可以大大降低维护成本以及备板备件的成本。

Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。

2.2 Optix OSN3500灵活的设备配置STM-64/16兼容设备；支持网络设备从2.5G到10G的在线升级。

2.3 Optix OSN3500大容量调度具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。

2.4 Optix OSN3500多业务提供业务接口支持STM-1(O/E)；支持STM-4/16/64标准或级联业务；支持E1/T1/E3/T3/E4；支持FE、GE业务的透传和交换；支持ATM业务；支持IMA业务；支持SAN业务和视频业务；提供基于GMPLS的快速端到端业务。

OSN3500智能光传输设备用户配置手册
简介
本手册为Optix_OSN3500智能光传输设备的用户配置手册，旨在为用户提供详细的配置指南和操作说明。

目录
1. 设备概述
2. 硬件连接
3. 网络配置
4. 配置管理
5. 系统维护
6. 故障排除
7. 常见问题解答
设备概述
在此部分，将介绍Optix_OSN3500智能光传输设备的基本信息，包括设备功能、技术规格以及硬件组成等。

硬件连接
此部分将提供Optix_OSN3500智能光传输设备与各种外部设备（如路由器、交换机等）的连接指南，包括接口类型、接线方法以
及连接示意图等。

网络配置
在网络配置部分，将详细说明如何进行网络配置，包括IP地
址设置、VLAN配置、路由配置等操作步骤和注意事项。

配置管理
本部分将介绍Optix_OSN3500智能光传输设备的配置管理功能，包括如何进行设备配置文件的导入、备份和还原，如何进行设备参
数的修改和保存等。

系统维护
在此部分，将介绍Optix_OSN3500智能光传输设备的系统维护功能，包括软件升级、日志管理、系统诊断等操作方法和注意事项。

故障排除
在故障排除部分，将提供一些常见故障的排查方法和解决方案，以帮助用户快速解决设备故障和异常情况。

常见问题解答
在常见问题解答部分，将列举一些用户常见的问题并给出解答，以便用户参考和解决类似问题。

以上为Optix_OSN3500智能光传输设备用户配置手册的目录，详细的配置指南和操作说明请参阅各章节内容。

如有任何疑问或需要进一步帮助，请联系我们的技术支持团队。

OptiX OSN3500概述产品定位OptiX OSN3500是华为公司开发的新一代智能光传输设备。

该设备采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。

配合华为其他设备，OptiX OSN3500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。

支持的技术OptiX OSN3500实现了在同一个平台上高效地传送语音和数据业务，它融合了以下技术：在分组模式，支持以下技术：∙MPLS（Multiprotocol Label Switching）∙MPLS-TP（Multiprotocol Label Switching Transport Profile）∙ETH PWE3（Pseudo Wire Edge to Edge Emulation）∙TDM PWE3∙ATM PWE3在TDM模式，支持以下技术：∙SDH（Synchronous Digital Hierarchy）∙PDH（Plesiochronous Digital Hierarchy）∙Ethernet∙ATM（Asynchronous Transfer Mode）∙SAN（Storage Area Network）/Video∙WDM（Wavelength Division Multiplexing）∙DDN（Digital Data Network）∙PCM（Pulse Code Modulation）设备外形图1 OptiX OSN 3500设备外形图网络应用如图2所示，OptiX OSN3500主要应用于城域传输网中的汇聚层和骨干层，组网情况如下：∙TDM组网下，可与OptiX OSN9560、OptiX OSN9500、OptiX OSN7500 II、OptiX OSN7500、OptiX OSN3500 II、OptiX OSN2500、OptiX OSN1500、OptiX OSN500、OptiX OSN550等多种光传输设备混合组网，优化运营商投资。

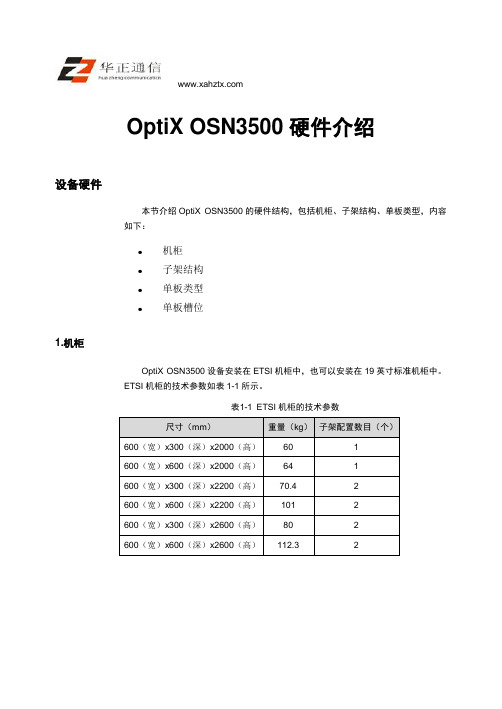

OptiX OSN3500硬件介绍设备硬件本节介绍OptiX OSN3500的硬件结构，包括机柜、子架结构、单板类型，内容如下：●机柜●子架结构●单板类型●单板槽位1.机柜OptiX OSN3500设备安装在ETSI机柜中，也可以安装在19英寸标准机柜中。

ETSI机柜的技术参数如表1-1所示。

表1-1ETSI机柜的技术参数2.子架结构OptiX OSN3500多业务传输平台子架尺寸为：730mm（高）×496mm（宽）×295mm（深），单个空子架的重量为23kg。

单子架含15个处理板槽位，16个接口板槽位。

一个2.2m ETSI （European Telecommunications Standards Institute ）300mm机柜可以安装2个OptiX OSN3500子架。

OptiX OSN3500子架采用双层子架结构，分为出线板区、风扇区、插板区和走纤区，如图1-2所示。

1. 出线板区2. 风扇区3. 插板区 3. 走纤区图1-2OptiX OSN3500子架结构图3.单板类型OptiX OSN3500系统以交叉矩阵单元为核心，由SDH接口单元、PDH/以太网接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。

OptiX OSN3500系统结构如图1-3所示，各个单元所包括的单板及功能如表1-2所示。

图1-3OptiX OSN3500系统结构表1-2单板所属单元及相应的功能4.单板槽位图1-4所示为OptiX OSN3500设备的槽位分布图。

图1-4OptiX OSN3500设备的槽位分布OptiX OSN3500子架采用双层子架结构，下层为处理板槽位，上层为对应的出线板槽位，两者之间的对应关系如下表1-3所示：表1-3出线板槽位和处理板槽位的对应关系。

Optix OSN3500智能光传输设备业务配置手册二O一O年十月目录第1章配置SDH/PDH业务......................................................................................................... 1-11.1 工程需求............................................................................................................................. 1-11.2 工程规划............................................................................................................................. 1-11.2.1 组网图...................................................................................................................... 1-21.2.2 IP地址分配图........................................................................................................... 1-21.2.3 各网元的单板信息 ................................................................................................... 1-31.2.4 纤缆连接关系表....................................................................................................... 1-51.2.5 时隙分配图 .............................................................................................................. 1-51.2.6 单板级保护信息....................................................................................................... 1-61.2.7 时钟跟踪图 .............................................................................................................. 1-71.2.8 公务图...................................................................................................................... 1-81.3 工程准备............................................................................................................................. 1-91.3.1 网元侧...................................................................................................................... 1-91.3.2 T2000侧................................................................................................................... 1-91.3.3 文档检查.................................................................................................................. 1-91.4 配置过程........................................................................................................................... 1-101.4.1 登录T2000 ............................................................................................................. 1-111.4.2 以root网元用户创建网元........................................................................................ 1-121.4.3 创建网元用户......................................................................................................... 1-131.4.4 切换网元用户......................................................................................................... 1-151.4.5 创建单板................................................................................................................ 1-151.4.6 创建纤缆................................................................................................................ 1-171.4.7 创建拓扑子网......................................................................................................... 1-181.4.8 创建保护子网......................................................................................................... 1-201.4.9 使用路径管理功能创建SDH/PDH业务................................................................... 1-211.4.10 使用单站配置功能创建SDH/PDH业务................................................................. 1-241.4.11 配置单板级保护................................................................................................... 1-321.4.12 配置时钟.............................................................................................................. 1-331.4.13 配置公务.............................................................................................................. 1-361.4.14 设置性能监视启停 ............................................................................................... 1-381.4.15 设置告警参数....................................................................................................... 1-401.4.16 备份网管配置数据 ............................................................................................... 1-401.4.17 备份网元配置数据 ............................................................................................... 1-42第2章其它保护方式下的业务配置.......................................................................................... 2-432.1 组网图 .............................................................................................................................. 2-432.2 保护方式........................................................................................................................... 2-452.3 SNCP环带无保护链 ......................................................................................................... 2-462.3.1 SNCP信号流.......................................................................................................... 2-462.3.2 配置SDH业务 ........................................................................................................ 2-462.4 四纤MSP环带无保护链 .................................................................................................... 2-492.4.1 单板配置................................................................................................................ 2-492.4.2 创建线缆................................................................................................................ 2-492.4.3 配置四纤双向MSP环 ............................................................................................. 2-492.4.4 配置SDH业务 ........................................................................................................ 2-512.5 SNCP环带线性复用段1+1保护链..................................................................................... 2-522.5.1 单板配置................................................................................................................ 2-522.5.2 创建线缆................................................................................................................ 2-522.5.3 配置复用段线性保护1+1 ........................................................................................ 2-532.5.4 配置SDH业务 ........................................................................................................ 2-542.6 SNCP环带线性复用段1:1保护链...................................................................................... 2-562.6.1 配置复用段线性保护1:1子网.................................................................................. 2-562.6.2 配置SDH业务 ........................................................................................................ 2-572.7 MSP环带线性复用段1＋1保护链 ..................................................................................... 2-592.8 MSP环带线性复用段1:1保护链........................................................................................ 2-61第3章配置以太网业务............................................................................................................ 3-633.1 配置点到点的EPL业务 ..................................................................................................... 3-643.1.1 工程需求................................................................................................................ 3-643.1.2 工程规划................................................................................................................ 3-643.1.3 配置过程................................................................................................................ 3-683.2 配置共享MAC 的EPL业务................................................................................................ 3-803.2.1 工程需求................................................................................................................ 3-803.2.2 工程规划................................................................................................................ 3-803.2.3 配置过程................................................................................................................ 3-823.3 配置共享VCTRUNK 的EPL业务 ...................................................................................... 3-913.3.1 工程需求................................................................................................................ 3-913.3.2 工程规划................................................................................................................ 3-913.3.3 配置过程................................................................................................................ 3-943.4 配置EPLAN业务............................................................................................................. 3-1023.4.1 工程需求.............................................................................................................. 3-1023.4.2 工程规划.............................................................................................................. 3-1023.4.3 配置过程.............................................................................................................. 3-106第4章配置RPR业务 ............................................................................................................. 4-1174.1 在RPR环上配置EVPL业务............................................................................................. 4-1174.1.1 工程需求.............................................................................................................. 4-1174.1.2 工程规划.............................................................................................................. 4-1174.1.3 配置过程.............................................................................................................. 4-1214.2 在RPR环上配置EVPLAN业务........................................................................................ 4-1374.2.1 工程需求.............................................................................................................. 4-1374.2.2 工程规划.............................................................................................................. 4-1374.2.3 配置过程.............................................................................................................. 4-143第5章配置ATM业务 ............................................................................................................. 5-1615.1 工程需求......................................................................................................................... 5-1615.2 工程规划......................................................................................................................... 5-1625.3 配置过程......................................................................................................................... 5-165插图目录图1-1 组网图..................................................................................................................... 1-2图1-2 IP地址分配图.......................................................................................................... 1-2图1-3 NE1的单板信息 ...................................................................................................... 1-3图1-4 NE2、NE3的单板信息............................................................................................ 1-3图1-5 NE4的单板信息 ...................................................................................................... 1-4图1-6 NE5的单板信息 ...................................................................................................... 1-4图1-7 时隙分配图 ............................................................................................................. 1-6图1-8 时钟跟踪图 ............................................................................................................. 1-7图1-9 公务图..................................................................................................................... 1-8图2-1 配置示例组网图 .................................................................................................... 2-43图2-2 时隙分配图 ........................................................................................................... 2-44图2-3 E1业务信号流（SNCP环带无保护链）................................................................ 2-46图2-4 SNCP带复用段线形保护1+1链上的业务信号流 ................................................... 2-54图2-5 SNCP带复用段线形保护1:1链上业务的信号流 .................................................... 2-57图2-6 MSP带复用段线形保护1+1链上业务的信号流 ..................................................... 2-59图2-7 MSP带复用段线形保护1:1链上业务的信号流 ...................................................... 2-61图3-1 以太网业务组网和端口分配.................................................................................. 3-65图3-2 NE1的单板信息 .................................................................................................... 3-65图3-3 NE5的单板信息 .................................................................................................... 3-66图3-4 业务配置图 ........................................................................................................... 3-66图3-5 新增加的以太网业务的SDH时隙分配图 ............................................................... 3-68图3-6 以太网业务组网和端口分配.................................................................................. 3-81图3-7 业务配置图 ........................................................................................................... 3-81图3-8 SDH时隙分配图.................................................................................................... 3-82图3-9 以太网业务组网和端口分配.................................................................................. 3-92图3-10 NE2和NE3的单板信息........................................................................................ 3-92图3-11 业务配置图 ......................................................................................................... 3-93图3-12 新增加的以太网业务的SDH时隙分配图 ............................................................. 3-94图3-13 以太网业务组网和端口分配.............................................................................. 3-103图3-14 NE2和NE3的单板信息...................................................................................... 3-103图3-15 NE4的单板信息 ................................................................................................ 3-104图3-16 业务配置图 ....................................................................................................... 3-104图3-17 新增加的以太网业务的SDH时隙分配图 ........................................................... 3-106图4-1 以太网业务组网和端口分配................................................................................ 4-118图4-2 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-119图4-3 业务配置图 ......................................................................................................... 4-119图4-4 SDH时隙分配图.................................................................................................. 4-121图4-5 以太网业务组网和端口分配................................................................................ 4-138图4-6 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-138图4-7 业务配置图 ......................................................................................................... 4-139图4-8 SDH时隙分配图.................................................................................................. 4-143图5-1 ATM业务组网和端口分配 ................................................................................... 5-162图5-2 NE1、NE2、NE3和NE4的单板信息 .................................................................. 5-163图5-3 业务配置图 ......................................................................................................... 5-163图5-4 SDH时隙分配图.................................................................................................. 5-164表格目录表1-1 纤缆连接关系表 ...................................................................................................... 1-5表1-2 单板级保护信息 ...................................................................................................... 1-7表1-3 时钟源优先级别表................................................................................................... 1-7表1-4 配置SDH/PDH业务的过程.................................................................................... 1-10表2-1 其它保护方式与MSP环带无保护链在业务配置上的不同...................................... 2-45表2-2 SNCP环带无保护链时各网元的业务配置............................................................. 2-47表2-3 NE1～NE4新增光接口板配置............................................................................... 2-49表2-4 四纤双向MSP环上各网元的业务配置................................................................... 2-51表2-5 NE-4和NE-5新增光接口板配置 ............................................................................ 2-52表2-6 SNCP环带复用段线性保护1+1链各网元的业务配置............................................ 2-54表2-7 SNCP带复用段线形保护1:1链各网元业务配置 .................................................... 2-58表2-8 MSP带线性复用段1＋1保护链各网元业务配置.................................................... 2-60表2-9 MSP带复用段线性保护1:1各网元业务配置.......................................................... 2-62表3-1 各待规划站点的业务需求...................................................................................... 3-64表3-2 以太网业务连接关系对照表.................................................................................. 3-67表3-3 配置以太网点到点的EPL业务的简要步骤............................................................. 3-68表3-4 以太网业务连接关系对照表.................................................................................. 3-81表3-5 配置以太网共享MAC的 EPL业务的简要步骤....................................................... 3-83表3-6 以太网业务连接关系对照表.................................................................................. 3-93表3-7 配置以太网共享VCTRUNK的EPL业务的简要步骤............................................... 3-94表3-8 以太网业务连接关系对照表................................................................................ 3-104表3-9 转发过滤表 ......................................................................................................... 3-105表3-10 配置以太网EPLAN业务的简要步骤.................................................................. 3-106表4-1 以太网业务连接关系对照表................................................................................ 4-120表4-2 配置RPR环上的EVPL业务的简要步骤............................................................... 4-121表4-3 EMR0的MAC端口与物理接口的对应关系 .......................................................... 4-122表4-4 RPR业务优先级列表 .......................................................................................... 4-127表4-5 NE11的以太网业务连接关系对照表 ................................................................... 4-140表4-6 NE22的以太网业务连接关系对照表 ................................................................... 4-140表4-7 NE33的以太网业务连接关系对照表 ................................................................... 4-141表4-8 NE44的以太网业务连接关系对照表 ................................................................... 4-141表4-9 转发过滤表 ......................................................................................................... 4-142表4-10 配置RPR环上的EVPLAN业务的简要步骤........................................................ 4-143表5-1 各节点间ATM业务需求....................................................................................... 5-161表5-2 ATM业务连接关系对照表 ................................................................................... 5-164表5-3 配置ATM业务的简要步骤 ................................................................................... 5-165OptiX OSN 3500/2500/1500智能光传输系统业务配置手册华为技术有限公司第1章配置SDH/PDH业务本章举例介绍在T2000上完成SDH/PDH业务的配置过程，同时介绍相关的工程需求、工程信息。

OSN3500设备支持的网元类型OptiX OSN3500设备支持的网元类型包括TM、ADM、MADM和REG。

设备可以单独配置为TM、ADM、MADM和REG，也可以同时配置为这几种网元类型。

TM网元OptiX OSN3500设备通过在子架的对应槽位安装1块光接口板作为线路板，并安装支路板、交叉时钟板及设备必配的电源板、系统控制与通信板、辅助接口板，可将本设备配置为TM网元。

OptiX OSN3500图1所示是OptiX OSN3500作为STM-16级别TM网元的一种硬件配置方法：∙1块SL16板，实现STM-16光信号的收发。

∙1块PQ1板及其2块出线板D75S板，实现E1信号的收发。

∙2块GXCSA板互为备份，实现业务交叉及系统定时。

∙2块GSCC板互为备份，实现系统的控制与通信。

∙2块PIU板互为备份，为设备接入-48V电源。

∙1块AUX板，为设备提供各种辅助接口。

∙3块FAN板，实现设备散热。

∙设备的其他槽位可以根据业务需要插入其他单板。

图1 OptiX OSN3500作为STM-16级别TM网元的硬件配置OptiX OSN3500 II图2所示是OptiX OSN3500 II作为STM-16级别TM网元的一种硬件配置方法：∙1块PQ1板及其2块出线板D75S板，实现E1信号的收发。

∙1块CXLLN板，实现STM-16光信号的收发和系统的控制与通信、业务交叉及系统定时，并且与另1块CXLLN板实现交叉单元、时钟单元和控制通信单元的1+1热备份。

∙2块PIU板互为备份，为设备接入-48V电源。

∙1块AUX板和1块EOW板，为设备提供各种辅助接口。

∙3块FAN板，实现设备散热。

∙设备的其他槽位可以根据业务需要插入其他单板。

图2 OptiX OSN3500 II作为STM-16级别TM网元的硬件配置ADM网元OptiX OSN3500设备通过在子架的对应槽位安装2块光接口板作为线路板，并安装支路板、交叉时钟板及设备必配的电源板、系统控制与通信板、辅助接口板，可将本设备配置为ADM 网元。
