机床震动的调整FANUC

FANUC数控系统维修及参数2009-8-15 8:41:04 FANUC数控系统维修技巧1由于现代数控系统的可*性越来越高，数控系统本身的故障越来越低，而大部分故障主要是由系统参数的设置，伺服电机和驱动单元的本身质量，以及强电元件、机械防护等出现问题而引起的。

设备调试和用户维修服务是数控设备故障的两个多发阶段。

设备调试阶段是对数控机床控制系统的设计、ＰＬＣ编制、系统参数的设置、调整和优化阶段。

用户维修服务阶段，是对强电元件、伺服电机和驱动单元、机械防护的进一步考核，以下是数控机床调试和维修的几个例子:例1一台数控车床采用ＦＡＧＯＲ80 2 5控制系统，Ｘ、Ｚ轴使用半闭环控制，在用户中运行半年后发现Ｚ轴每次回参考点，总有2、3ｍｍ的误差，而且误差没有规律，调整控制系统参数后现象仍没消失，更换伺服电机后现象依然存在，后来仔细分析后估计是丝杠末端没有备紧，经过螺母备紧后现象消失。

例2一台数控机床采用ＳＩＥＭＥＮＳ81 0Ｔ系统，机床在中作中ＰＬＣ程序突然消失，经过检查发现保存系统电池已经没电，更换电池，将ＰＬＣ传到系统后，机床可以正常运行。

由于ＳＩＥＭＥＮＳ81 0Ｔ系统没有电池方面的报警信息，因此，ＳＩＥＭＥＮＳ81 0Ｔ系统在用户中广泛存在这种故障。

例 3 一台数控车床配ＦＡＮＵＣＯ-ＴＤ系统，在调试中时常出现ＣＲＴ闪烁、发亮，没有字符出现的现象，我们发现造成的原因主要有:①ＣＲＴ亮度与灰度旋钮在运输过程中出现震动。

②系统在出厂时没有经过初始化调整。

③系统的主板和存储板有质量问题。

解决办法可按如下步骤进行:首先，调整ＣＲＴ的亮度和灰度旋钮，如果没有反应，请将系统进行初始化一次，同时按ＲＳＴ键和ＤＥＬ键，进行系统启动，如果ＣＲＴ仍没有正常显示，则需要更换系统的主板或存储板。

例4一台加工中心ＴＨ6 2 40，采用ＦＡＧＯＴ80 55控制系统，在调试中Ｃ轴精度有很大偏差，机械精度经过检查没有发现问题，经过ＦＡＧＯＲ技术人员的调试发现直线轴与旋转轴的伺服参数的计算有很大区别，经过重新计算伺服参数后，Ｃ轴回参考点，运行精度一切正常。

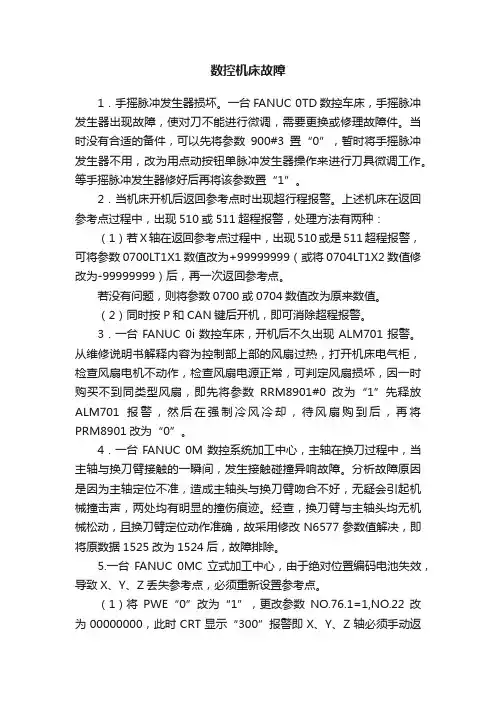

数控机床故障1．手摇脉冲发生器损坏。

一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。

当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。

等手摇脉冲发生器修好后再将该参数置“1”。

2．当机床开机后返回参考点时出现超行程报警。

上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。

若没有问题，则将参数0700或0704数值改为原来数值。

（2）同时按P和CAN键后开机，即可消除超程报警。

3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。

从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为“1”先释放ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。

4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。

分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。

经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。

5.一台FANUC 0MC立式加工中心，由于绝对位置编码电池失效，导致X、Y、Z丢失参考点，必须重新设置参考点。

（1）将PWE“0”改为“1”，更改参数NO.76.1=1,NO.22改为00000000，此时CRT显示“300”报警即X、Y、Z轴必须手动返回参考点。

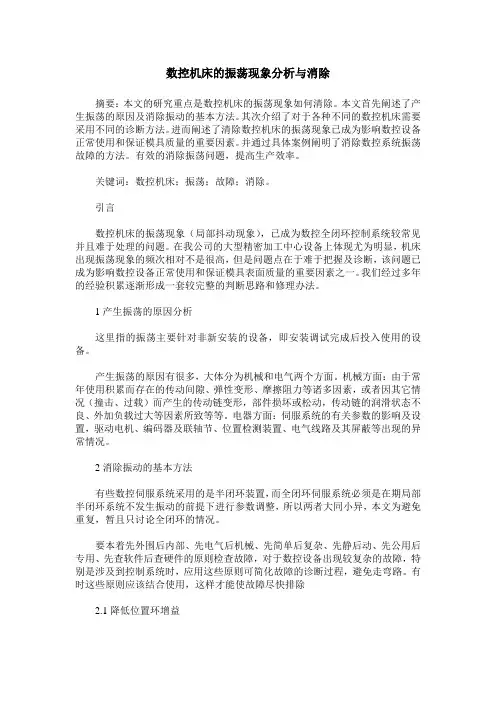

数控机床的振荡现象分析与消除摘要：本文的研究重点是数控机床的振荡现象如何清除。

本文首先阐述了产生振荡的原因及消除振动的基本方法。

其次介绍了对于各种不同的数控机床需要采用不同的诊断方法。

进而阐述了清除数控机床的振荡现象已成为影响数控设备正常使用和保证模具质量的重要因素。

并通过具体案例阐明了消除数控系统振荡故障的方法。

有效的消除振荡问题，提高生产效率。

关键词：数控机床；振荡；故障；消除。

引言数控机床的振荡现象（局部抖动现象），已成为数控全闭环控制系统较常见并且难于处理的问题。

在我公司的大型精密加工中心设备上体现尤为明显，机床出现振荡现象的频次相对不是很高，但是问题点在于难于把握及诊断，该问题已成为影响数控设备正常使用和保证模具表面质量的重要因素之一。

我们经过多年的经验积累逐渐形成一套较完整的判断思路和修理办法。

1产生振荡的原因分析这里指的振荡主要针对非新安装的设备，即安装调试完成后投入使用的设备。

产生振荡的原因有很多，大体分为机械和电气两个方面。

机械方面：由于常年使用积累而存在的传动间隙、弹性变形、摩擦阻力等诸多因素，或者因其它情况（撞击、过载）而产生的传动链变形，部件损坏或松动，传动链的润滑状态不良、外加负载过大等因素所致等等。

电器方面：伺服系统的有关参数的影响及设置，驱动电机、编码器及联轴节、位置检测装置、电气线路及其屏蔽等出现的异常情况。

2消除振动的基本方法有些数控伺服系统采用的是半闭环装置，而全闭环伺服系统必须是在期局部半闭环系统不发生振动的前提下进行参数调整，所以两者大同小异，本文为避免重复，暂且只讨论全闭环的情况。

要本着先外围后内部、先电气后机械、先简单后复杂、先静后动、先公用后专用、先查软件后查硬件的原则检查故障，对于数控设备出现较复杂的故障，特别是涉及到控制系统时，应用这些原则可简化故障的诊断过程，避免走弯路。

有时这些原则应该结合使用，这样才能使故障尽快排除2.1降低位置环增益在伺服系统中有参考的标准值，例如：FIDIA C0-2系统为2000，FIDIA FI AXVKVD位置环增益1500；FANUCO-C系列为3000，西门子3系统为1666，出现振荡可适当降低增益，但不能降太多，因为要保证系统的稳态误差。

◇ 科技论坛◇
科 技 向导
２１年第 ２ 期 ０１ １

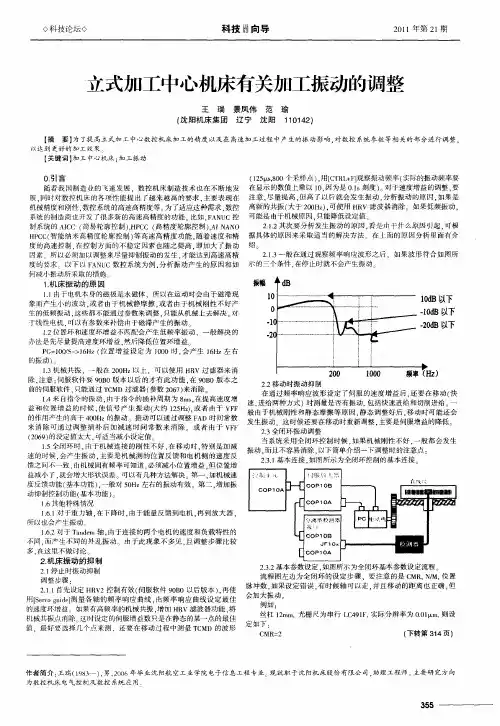

立式加工中心机床有关加工振动的调整
王 瑞 景 风 伟 范 瑜 （ 阳机 床 集 团 辽 宁 沈 阳 １ Ｏ ４ ） 沈 １ ２ １
【 摘 要】 为了提高立式加 工中心数控机床加工的精度 以及在 高速加工过程 中产生的振动影 响， 对数控 系统参数等相关的部分进行调整
所 以也 会 产 生 对 ６ ａｄ ｍ 由于 连 接 的 两 个 电 机 的 速 度 和 负 载 特性 的 不同， 而产生不 同的外乱振动 由于此 现象不多见 ． 且调整步骤 比较 多． 存这里不做讨论 ２３２ 本 参 数 设 定 ． 图所 示 为 全 闭 环 基本 参 数设 定 流程 ．．基 如 ２１ ．停止时振动抑制 流程图左边为全闭环的设定步骤 ．要注意 的是 Ｃ ， ／ 位置 ＭＲ ＮＭ， 调 整 步骤 ： 脉冲数 ， 如果设定错误 ， 有时候轴可 以走 ， 并且 移动的距 离也正确 ， 但 ２１１ ． 首先没定 Ｈ Ｖ Ｒ ２控制有效 （ 伺服软件 ９ Ｂ ０ ０以后版本 ）再使 ． 会 加 大振 动 用［ｅ ＇ ｇｉｅｉ 各轴的频率 响应曲线 ． Ｓ ｉｏ ｕｄｌ ￣ ￣ 由频率 响应 曲线设定 最佳 例如 ： 的速度环增益。如果有高频率的机 械共振 ． 增加 Ｈ Ｖ滤波器功能 ． Ｒ 将 丝杠 １ｒｍ ２ 光栅尺为串行 Ｌ ４ １ ， 际分辨率为 ００ ｍ 则设 ａ Ｃ９ Ｆ实 ．１ ， Ｉ ｘ 机械共振点消除 这时设定的伺服增益数 只是在静态的某一点的最佳 定如下 ． 值 ．最好要选择几个点来测 ．还要在移动过程 中测量 Ｔ ＭＤ 的波形 Ｃ Ｃ ＝ ＭＲ ２ （ 转 第 ３ ４页 ） 下 １
以达 到 更 好 的加 工 效 果
【 关键词 】 工中心机床； 工振动 加 加

FANUC数控机床调试参数系统第一次通电，必须把参数写保护打开（设定画面第一项PWE=1），否则参数无法写入。

在MDI方式下，按软键盘上的SYSTEM，在参数画面下将参数3190#6（CH2）设成1，断电重启，画面上的文字转换成中文。

注：无特殊情况下，第一次通电最好不要进行全清。

一、FSSB设定先把参数8130和1010的值设为3，表示3个轴；参数1023设成1；2；3，参数1902#0=0（当参数1902#1 ASE=1时，表示当选择FSSB自动设定方式时，自动设定完成）。

进入SYSTEM，按显示器下的键，画面进入伺服设定，初始化位设为0，将在表5中查得的电机代码输入（0i-Mate系列的Z轴电机代码要比X、Y两轴的代码大1）。

进入伺服调整画面，按照调试手册P15的图中设定X、Y、Z的各项，断电重启。

如果启动后不出现调试手册中P16表1的报警，则FSSB设定完成，否则重新设定FSSB（线路正常情况下）。

如果出现466号报警，将参数2165设为25、25、45（0i-Mate）；45、45、45（0i-MC），复位即可消除此报警。

二、主轴设定在参数4133中输入主轴电机代码（表6中查得电机代码），把4019#7设定为1进行自动初始化。

断电重启，设定参数3736为4095，3741号参数为电机的最高转速（即主轴电机的额定转速）。

注：参数4020与3741的值必须一致，否则主轴的转速将与倍率开关的档位不对应三、各种功能对应的参数设定0i-Mate系列按照调试手册中P25-P26的AI先行控制中的参数设定；0i-MC 系列按P26-P27的AI轮廓控制中的参数设定。

其中参数1432为4000~10000、1620为150、1621为80。

四、其它参数的设定当以上的参数设好之后，如无出现报警现象，将下面参数输入。

参数如下：参数号功能设定值范围0020 I/O通道选择（同设定画面中的设定）0——RS2324——卡138#7=1 MDN=1：使用存储卡进行DNC操作有效1002#0 JAX=1：手动和回参考点同时控制轴数为3轴1006#5 ZMI=1：回零时停在负方向1020 各轴的编程名称X——88Y——89Z——901022 基本坐标系中各轴的属性X——1Y——2Z——31023 各轴的伺服轴号X——1Y——2Z——31241 第二参考点的设定1300#2 存储式行程检测切换信号EXLM有效LMS=11320 机床正向软限位1321 机床负向软限位1401#4 进给率为0时快速移动停止RF0=11410 空运行速度5000mm/min1420 各轴快速移动速度8000 mm/min1421 各轴快速移动倍率的F0速度500 mm/min1422 最大切削进给速度6000 mm/min1423 各轴手动连续（JOG）进给速度1000 mm/min1424 各轴手动快速移动速度3000 mm/min1425 各轴返回参考点减速后（FL）的速度300 mm/min1622 插补后切削进给时间常数150 ms1624 插补后JOG进给时间常数20 ms1800#1 位置控制就绪信号PRDY接通之前，速度控制就绪信号VRDY先接通时，不出现伺服报警CVR=11821 各轴的参考计数器容量80001825 各轴的伺服位置环增益3000~50001851 各轴反向间隙补偿量2022 电机旋转方向（根据实际情况调整正负值）X——-111Y——111Z——1113003#0 互锁无效ITL=13003#2 各轴互锁无效ITX=13003#3 各轴方向互锁无效DIT=13003#5 限位开关零点触头接常闭DEC=0限位开关零点触头接常开DEC=13105#0 MDI方式显示DPF=13105#2 实际主轴速度和T代码显示DPS=13108#7 显示手动连续进给速度JSP=13111#0 显示伺服设定画面SVS=1 #1 显示主轴调整画面SPS=1#2 显示同步误差值是峰值SVP=13117#0 在程序检查画面显示打开或关闭主轴速度表和负载表SMS=13190#6 显示简体汉字CH2=13202#4 程序O9000~9999的编辑禁止（刀库用）NE9=13210加密3211解密3605#0 使用双向螺补功能BDP=13620~3627 螺距补偿的设定4077 主轴定位5001#5 刀具补偿用H代码TPH=1当5001#2 OFH=0时有效6071=6 当设为0时无效，M00不能调用9001~9009子程序6711加工零件数6712加工零件总数参数6711和6712的设定只有当6700#0 为0时有效7113 手轮进给倍率1008131#0 使用手轮进给HPG=1注：如果软键盘上的键值不对应，将参数3100#2置1，3100#3置0即可如果在手动和回参考点是不能同时控制3轴，将1002#0 JAX置1即可栅格量的调整：在诊断画面中，参数302号可以看到各轴的栅格量，最好应在4000~5000之间，栅格量的调整只要调整零点开关的位置当参数4020和3741不一致时，显示出来的主轴转速与主轴倍率选定的不对应攻丝参数设定5200#4（DOV）=1 刚性攻丝退刀时倍率有效（倍率值在参数NO.5211中设定）5200#5（PCP）=1 刚性攻丝不使用高速深孔攻丝循环5201#0（NIZ）=1 进行刚性攻丝的平滑处理5204#0（DGN）=1 在诊断画面上显示主轴和攻丝轴的偏差量的偏差值5210=29 指令刚性攻丝的M代码5211=200 刚性攻丝退刀时的倍率值5241=3000 刚性攻丝时主轴的最高转速（第1档）5242=3000 刚性攻丝时主轴的最高转速（第2档）5243=3000 刚性攻丝时主轴的最高转速（第3档）5261=2000 主轴和攻丝轴的直线加减速时间常数（第1档）5262=2000 主轴和攻丝轴的直线加减速时间常数（第2档）5263=2000 主轴和攻丝轴的直线加减速时间常数（第3档）5280=1000 刚性攻丝时主轴和攻丝轴的位置控制回路增益5300=20 刚性攻丝时攻丝轴的到位宽度5301=20 刚性攻丝时主轴的到位宽度5310=32000 刚性攻丝时攻丝轴移动时位置偏差的极限值5311=32000 刚性攻丝时主轴移动时位置偏差的极限值5312=800 刚性攻丝中攻丝轴停止时的位置偏差极限值5313=800 在刚性攻丝中主轴停止时的位置偏差极限值5314=32000 在刚性攻丝中攻丝轴移动时位置偏差的极限值。
