高压旋喷桩施工工艺培训ppt课件

  • 格式：ppt
  • 大小：2.68 MB
  • 文档页数：18

下载文档原格式

  / 18

合集下载

旋挖桩施工工艺ppt课件

旋挖桩施工工艺ppt课件

2021精选ppt
27
七、旋挖桩易出现的问题及解决措施
1、卡埋钻具 卡埋钻具是旋挖钻进施工中最容易发生的、也是危害较
大的事故，因此在施工过程中一定要采取积极主动的措施加以 预防，一旦出现事故，要采取有效措施及时处理。 1.1 发生的原因及预防措施 (1) 较疏松的砂卵层或流砂层，孔壁易发生大面积塌方而造成 埋钻。在钻遇此地层前，应提前制定对策，如调整泥浆性能、 埋设长护筒等。 (2) 粘泥层一次进尺太深孔壁易缩径而造成卡钻。所以，在这 类地层钻进要控制一次进尺量，如在15m深度以下钻进时，一 次钻进深度最好不超过40cm 。
旋挖桩施工特点及质量控制要点
2021精选ppt
1
一、旋挖桩的定义
旋挖桩是钻孔灌注桩的一种，一般是指由旋 挖钻机施工的桩型，全称旋挖钻孔灌注桩，简称 旋挖桩。适用于黏性土、粉土、砂土、填土、碎 石土及风化岩层。
2021精选ppt
2
二、旋挖桩的适用性
旋挖桩适用地层范围较广，有较强的适应性，其适用地 质条件如下： 1、适用于砂岩、灰岩、花岗岩及黏土层、砂层、淤泥质等地 层中； 2、适用于嵌岩桩施工，一般在单轴抗压强度30MPa以下硬岩中 成孔速度较理想； 3、适用于软弱地层，成孔速度较快，如有塌孔情况可采用套 管跟管钻进或钢护筒护壁的方法处理。
2021精选ppt
7
速提出孔外，在不需要泥浆支护的情况下就可以实现干法施工，即使 在特殊地层需要泥浆护壁的情况下，泥浆也只起支护作用，泥浆含量 较低，这使污染源大大减少，改善了施工环境，成孔效率大大提高。 4、成孔质量高 、桩体承载力高
旋挖钻机采用内伸缩全导杆钻进，能保证桩的垂直度，且桩径误 差小，孔底残渣量小。旋挖钻机的特殊成孔工艺，其钻头的多次上下 往复，使孔壁粗糙、不易产生缩径。与传统的钻孔桩相比，旋挖桩的 承载力显著提高。

11高压旋喷注浆法-32页PPT资料

11高压旋喷注浆法-32页PPT资料
结果确定喷射板墙的有效长度；②根据孔深、孔斜 及喷射夹角计算：
L ma x 2· (L 0H · )· co s
⑵旋喷桩防渗帷幕孔距计算 ①但排桩孔距计算：
Lma xD2· H·
e D2 L2
②多排桩： L＝0.866D
S＝0.75D
2.插入深度确定
⑴防渗帷幕达不透水层
防渗帷幕应尽量插入不透水层，保证不发生管涌
QVm·A
F·A· Vm2
当ρ和A一定时，破坏力与流速的平方成正比。 要增加流速，就要增加喷射压力，使喷射流有 足够的能量冲击破坏土体。
2.挤压力：
在喷射过程中，有效射流长度内的土体结构被 破坏至喷射流的终期区域，能量率将很大，不能切 割土体，但能对有效射流边界的土产生挤压力，有 挤密效果，并使部分浆液进入土粒之间的孔隙中， 使固结体与周围土体联结紧密。
；
按以下两式计算：
Dw
(hC
hB)
D hB·ic 2·ic
， ⑵防渗帷幕在透水层中
一方面采取降水措施；一方面增加插入深度：
D 1e ·h ds 1
D w ·h
谢谢！
31
32

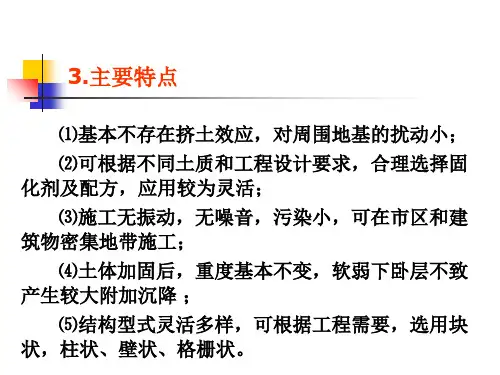

(二)成桩机理
1.旋喷成桩机理 旋喷时，高压射流边旋转边缓慢提升，对周围土体 进行切削破坏，被切削下来的一部分细小的土颗粒被 喷射浆液置换，被液流携带到地表(冒浆)，其余的土 颗粒在喷射动压，离心力和重力的共同作用下，在横 断面按质量大小重新分布，形成一种新的水泥—土网 络结构。
2.定(摆)喷成壁机理
⑷喷射压力
喷射压力越大，喷射流的动量越大，破坏力 越强，所形成的固结体尺寸就越大。
⑸注浆管提升速度与旋转速度的影响 ①提升速度：
Qe 2.5· d2· v v k ·d12

高压旋喷桩复合地基学习资料32页PPT

高压旋喷桩复合地基学习资料32页PPT
高压旋喷桩复合地基学习资料
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
32

旋挖桩施工工艺ppt课件

旋挖桩施工工艺ppt课件

2021精选ppt
21
清孔质量控制要求： 1）护筒内的泥浆面应高出地下水位1.0m以上，受水位涨落影响时， 泥浆面应高出最高水位1.5m以上； 2）在清孔过程中，应不断置换泥浆，直至灌注水下混凝土； 3）灌注混凝土前，孔底500mm以内的泥浆相对密度应小于1.25(设计 要求1.15)；含砂率不得大于8%；黏度不得大于28s； 4）灌注混凝土前，孔底沉渣厚度指标应符合要求：对端承桩，不应 大于50mm；对磨擦桩，不应大于100mm；对抗拔桩，不应大于200mm； (设计要求50mm) 5）清孔结束后应保持水头高度并应在30分钟内灌注混凝土。 ☆建筑桩基技术规范JGJ 94-2008
2021精选ppt
23
钢筋笼制作允许偏差
规范
主筋间距
±10mm
箍筋间距
±20mm
钢筋笼直径
±10mm
钢筋笼长度
±100mm
设计 ±10mm ±20mm ±10mm ±50mm
660mm
★分段制作的钢筋笼其接头宜采用焊接或机械式接头(直径
≥25）并应遵守国家现行标准《钢筋机械连接通用技术规程》
垂直度
0.5%
孔深
2021精选ppt
19
6、终孔
过芸溪加固处理钻孔灌注桩共32根，设计要求均为嵌岩桩，桩⑨⑩ 桩端进入碎裂状强风化花岗岩不小于10m，其它的桩端进入中风化花 岗岩或中风化凝灰熔岩不小于1m。
钻孔进入基岩后，桩端持力层每钻进100-300mm时应清孔取样一次 ，并做好记录。
嵌岩桩终孔控制：
2021精选ppt
22
8、钢筋笼制作安装 1）钢筋笼制作方面要严格控制，重点是钢筋笼外径和直线度， 主筋搭接、纵横筋交叉点的焊接质量必须符合设计要求。 2）钢筋笼制作、安装上采取合理措施，避免安装时钢筋笼刮 伤孔壁，增加孔底沉渣厚度。 3）钢筋笼的吊装应3点起吊，保持笼轴线重合。入孔时，始终 需保持垂直状态，对准孔位徐徐轻放，保持稳定，避免碰撞孔 壁，一旦遇阻立即查明原因，禁止晃动和强行冲击下放。

高压喷射灌浆施工技术ppt课件

高压喷射灌浆施工技术ppt课件
.
三管法：喷射管为三重管或三列管，喷射介质为水、
水泥质浆液和压缩空气的高喷灌浆方法。
三列管
三重管
浆
水

气
.
三管法喷射装置
.
新三管法：
由我公司在三峡二期围堰施工中首创，与普通三管法
相比，新三管法高压旋喷工艺增加了一套高压泵，形 成“水、浆双高”喷射系统，从而实现了对地层的二 次切割，增加了高喷墙体的厚度。而后者是将浆液通 过低压灌入地层。
在水利水电建设中，高喷灌浆广泛应用于坝基及堤基 防渗、围堰及基坝防冲等工程中。
在粒径在50～200mm的砂卵石地层可通过采用特殊工
艺（预注浆、灌膏浆）来达到效果，但一般投入成本 大（湘航三期）。
.
对含有较多粒径200mm以上的漂石或块石的地层或无
充填物的架空地层中使用时，由于从喷嘴喷出的高压 喷射流无法对地层产生切割和搅动，无法改变地层结 构，因而仅相当于静压灌浆。同时浆液在架空层中也 无附着物，难以立足，尤其在水流较快的块石架空层 集中的部位使用时，往往造成浆液大量（几乎全部） 流失而无法取得预期效果。
.
三、高喷墙的结构形式及适用地层
旋喷墙形式（套接）：
凝结体为柱体状（旋喷桩）
.
摆喷墙形式，凝固体似哑铃状，亦称板墙
（对接）：
摆喷墙形式（折接）：
.
定喷墙形式（薄板墙）（折接）：
.
.
各种高喷墙形式的适用地层：
.
四、施工工艺
水 水泥 掺加剂
钻孔 完成
高速 制浆机
高喷台 车就位
高压 泥浆泵
（2）喷射中断
在喷射过程中，因故中断，中断时间超过30分钟，准确记 录中断位置，复喷时，将喷杆下入中断处以下30～50cm复 喷搭接，如喷杆下不到位，采取扫孔再喷射的措施。

高压旋喷桩施工工艺培训

高压旋喷桩施工工艺培训
流量参数
根据设计要求和实际情况，设置高压旋喷设备的旋转速度，确保旋转速度符合要求。
旋转速度
根据设计要求和实际情况，设置高压旋喷设备的提升速度，确保提升速度符合要求。
提升速度
05
CHAPTER
高压旋喷桩施工质量控制
喷浆压力是高压旋喷桩施工的重要参数，必须严格控制，以确保成桩质量。
喷浆压力控制
喷浆量是反映成桩直径和桩体长度的主要指标，必须保证喷浆量符合设计要求。
02
03
04
03
CHAPTER
高压旋喷桩施工前准备
在施工前需要进行现场勘查，了解施工区域的实际情况，包括地形、地质、水文等因素，为后续的施工提供基础数据。
确定施工区域
根据施工图纸和现场实际情况，对桩位进行精准测量和定位，确保桩位的准确性和施工的顺利进行。
测量定位
准备好高压旋喷桩施工所需的各种设备，包括旋喷钻机、高压泵、空压机等，确保设备的完好性和可靠性。
成桩直径检测
已完成的桩体应采取保护措施，避免机械损伤和人员踩踏。
在桩顶标高以上预留一定长度的钢筋，以保护已完成的桩体不受影响。
对已完成的桩体进行定期检查和维护，以确保其质量和稳定性。
06
CHAPTER
高压旋喷桩施工安全控制
进入施工现场必须戴好安全帽，穿好工作服、工作鞋等劳动防护用品。
机械设备应按施工平面布置图规定的位置设置，并应编号统一管理。
高压旋喷桩施工工艺培训
汇报人：
2023-11-22
目录
引言高压旋喷桩施工工艺概述高压旋喷桩施工前准备高压旋喷桩施工步骤与操作要点高压旋喷桩施工质量控制高压旋喷桩施工安全控制案例分析与应用
01
CHAPTER

高压旋喷桩施工技术介绍共22页

高压旋喷桩施工技术介绍共22页

21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是Hale Waihona Puke 动，是充满思想的劳动。——乌申斯基
谢谢！
高压旋喷桩施工技术介绍
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。

旋挖桩施工工艺PPT课件

旋挖桩施工工艺PPT课件

7、清孔 A、一次清孔 成孔达到设计要求时，测试泥浆指标，发现超标及时调整。 然后将钻头放入孔底扫孔，捞去沉渣，清孔必须彻底，清孔结 束，测量孔深，作为第二次清孔后测沉淤的依据。 B、二次清孔 导管吊放完成后，用标准测锤测沉淤值，测试进、出口 泥浆指标，利用水泵或加气的方法二次清孔，孔底沉渣一般控 制在≤150mm范围内。
2、测量定位 复核建设单位提供的测量控制点符合要求后，测设的测量控制网
，定出各桩位中心点。定位后埋设钢护筒并固定，以双向十字线控制 桩中心。开钻前必须先校核钻头的中心是否与桩位中心重合。 质量控制要点：(1)施工前监理人员应复核测量基准线、水准基点及 每个施工桩位控制点并检查其保护措施是否可靠。 (2)桩位放样允许偏差为20mm。
速提出孔外，在不需要泥浆支护的情况下就可以实现干法施工，即使 在特殊地层需要泥浆护壁的情况下，泥浆也只起支护作用，泥浆含量 较低，这使污染源大大减少，改善了施工环境，成孔效率大大提高。 4、成孔质量高 、桩体承载力高
旋挖钻机采用内伸缩全导杆钻进，能保证桩的垂直度，且桩径误 差小，孔底残渣量小。旋挖钻机的特殊成孔工艺，其钻头的多次上下 往复，使孔壁粗糙、不易产生缩径。与传统的钻孔桩相比，旋挖桩的 承载力显著提高。
钢筋笼制作允许偏差

规范
主筋间距
±10mm
箍筋间距
±20mm
钢筋笼直径
±10mm
钢筋笼长度
±100mm
设计 ±10mm ±20mm ±10mm ±50mm
660mm
★分段制作的钢筋笼其接头宜采用焊接或机械式接头(直径
≥25）并应遵守国家现行标准《钢筋机械连接通用技术规程》
JGJ107，其直螺纹连接套筒《钢筋滚轧直螺纹连接技术规范》
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

制作时应严格按水灰比进行控制，在旋
喷过程中应经常搅动浆液，防止浆液沉
淀，浓度降低会影响桩体强度；浆液配
制完毕后应进行过滤，过滤筛孔要小于
喷嘴直径的1/2。
10
注意钻头振入情况，估算出各土层厚度
四常见问题及解决办法
4.1固结体强度不均匀、缩颈
产生原因
喷浆设备出现故障中断施工。
拔管速度、旋转速度及注浆量适配 不当，造成桩身直径大小不均匀， 浆液有多有少。
理
度 计浆
深
度
6
二工艺流程
2.1施工准备 2.1.1场地平整 正式进场施工前，进行管线调查后，清除施
工场地地面以下2米以内的障碍物，不能清 除的做好保护措施，然后整平、夯实；同时 合理布置施工机械、输送管路和电力线路位 置，确保施工场2的“三通一平”。 2.1.1桩位放样 施工前用全站仪测定旋喷桩施工的控制点， 埋石标记，经过复测验线合格后，用钢尺和7
1
目录
高压旋喷桩概念及分类 工艺流程 施工注意事项 常见问题及解决办法 安全环保及文明施工
2
一概念及分类 1.1概念
高压旋喷桩是喷射注浆法的一种， 是将带有特殊喷嘴的注浆管插入设 计的土层深度，然后将水泥砂浆以 高压流的形式从喷嘴内射出，冲击 切削土体。土体在高压喷射流的强 大动力下等作用下，发生强度破坏， 土颗粒从土层中剥落下来，与水泥 浆搅拌形成混合浆液。一部分细颗 粒随混合浆液冒出地面，其余土粒 在射流的冲击力、离心力和重力等 力的作用下，按一的浆土比例和质 量大小，有规律地重新排列。这样 由下至上不断地喷射注浆，混合浆 液凝固后，在土层中形成具有一定 强度的固结体。
5.1安全施工组织措施
（1）建立以工程项目经理为第一责任人， 以岗位责任制为中心的安全生产责任制。 项目经理部设安全领导小组，各作业队设 一名专职安全员，作业班组设兼职安全员 ，构成覆盖整个工程的安全管理体系。
4
一概念及分类
1.3分类
根据机具的不同分为 ：
单管法：单层喷射管 ，仅喷射水泥浆。通 过单根管路，利用高 压泥浆 (20MPa~30Mpa)喷射 冲切破坏土体，成桩 直径一般为0.3~0.8m
气泵
高压 清水
泵
5
二工艺流程
插
入
原
钻注高
始测钻至浆压喷钻
地量机设管喷射机
形放就计至射完移
处样位深设注毕位
4.4钻孔沉管困难偏斜、冒浆
产生原因
遇有地下埋设物，地面不平不实，钻 杆倾斜度超标。
注浆量与实际需要量相差较多。
地层中有较大空隙不冒浆或冒浆量过 大则是因为有效喷射范围与注浆量不相
适应，注浆量大大超过旋喷固结所需的 浆液所致。
预防措施及处理方法
放桩位点时应钎探，遇有地下埋设物
应清除或移动桩钻孔点。
喷射注浆前应先平整场地，钻杆应垂
13
四常见问题及解决办法
4.5固结体顶部下凹
产生原因
在水泥浆液与土搅拌混合后，
由于浆液的析水特性，会产生一定 的收缩作用，因而造成在固结体顶 部出现凹穴。其深度随土质浆液的 析水性、固结体的直径和长度等因 素的不同而异。
预防措施及处理方法
旋喷长度比设计长0.3~1.0米密度为 2104kg/m³，浆液水灰比为0.5， 水泥掺量按选15%、17%、19% 选取，对应水泥量为61.9kg/m、 70.2 kg/m、78.5 kg/m，水泥浆 液用量50.9L/m 、57.7 L/m、 64.5 L/m。喷浆压力0.4~0.6Mpa 。
安全阀的安全压力过低，或吸浆管内留 有空气或密封圈泄漏。
塞油泵调压过低。
预防措施及处理方法
应停机检查，经检查后压力自然上升，并以清水进行调压试验，
以达到所要求的压力为止。
4.3压力骤然上升
产生原因
喷嘴堵塞。
高压管路清洗不净，浆液沉淀或其他杂物堵塞管路。
泵体或出浆管路有堵塞。
12
四常见问题及解决办法
3
一概念及分类
1.2加固原理
高压喷喷桩加固分为两个阶段
第一阶段为成孔阶段，用钻机 成孔或密封良好的喷射管和带 有喷嘴的喷射头进行成孔。成 孔采用钻孔的方法，使喷头达 到预定的深度。
第二阶段为喷射加固阶段。用 高压水泥浆，以高压通过喷嘴 头上（直径约为2mm）向土中 喷射，与此同时，钻杆一边旋 转，一边向上提升。由于高压 细喷流有强大的切削能力，喷 射的水泥浆一边切削四周土体， 一边与之搅拌混合，形成圆柱 状的水泥与土混合的加固体。
14
五旋喷桩施工质量检验
（1）高压喷射注浆所用的 水泥和外加剂品种、规格及 质量应符合设计要求。 （2）浆液应严格按设计配 方和试验确定的配合比拌制 ，制备好的浆液应均匀，不 得离析。每根桩施工过程中 检验2次，观察并用浆液比 重计检测浆液密度。 （3）高压旋喷桩的数量、 布桩形式应符合设计。 （4）高压旋喷桩的长度应 符合设计。通过测量钻杆长 度进行检查。
高压旋喷桩施工的允许偏差、检验数 量及检验方法
序 检验项 号目
允许偏 差
施工单 位检验 数量
检验方法
1
桩体间 距
±50m m
经纬仪或钢尺 丈量
2
桩体垂 直度
1.5%
总数的 2‰， 每批次 不少于 3根
经纬仪测量钻 杆垂直度
3
桩体有 效直径
不小于 设计值
开挖50～ 100cm深后，
钢尺丈量
15
五安全、环保及文 明施工措施
2.5补充浆液 9
三施工注意事项
机械进场后，检查设备的完好情况和性 能，压力和排浆量应满足设计要求。
机械就位时精确对正桩位，机座要平稳 牢固，主轴倾斜度≯0.5°。
严格遵守操作程序，先压水检查注浆管 路，保证畅通。
按设计配合比制备水泥浆液，检查合格
备用。不许使用受潮或过期水泥。浆液
喷射的浆液与切削的土粒强制搅 拌不均匀，不充分。
穿过较硬的粘性土，产生颈缩。
预防措施及处理方法
喷浆前,先进行压浆压气试验，一
切正常后方可配浆，准备喷射，保
证连续进行.配浆时必须用筛过滤。
11
四常见问题及解决办法
4.2压力上不去
产生原因
安全阀和管路安接头处密封圈不严而有 泄漏现象。
泵阀损坏，油管破裂漏油。
二工艺流程
2.2钻机就位 钻机就位后，对桩机进行调平、对中，调整
桩机的垂直度，保证钻杆应与桩位一致，偏 差 应 在 10mm 以 内 ， 钻 孔 垂 直 度 误 差 小 于 1%；钻孔前应调试空压机、泥浆泵，使设 备运转正常；校验钻杆长度，并用红油漆在 钻塔旁标注深度线，保证孔底标高满足设计 深度。 2.3切割成孔
