CO2气体保护焊短路过渡的和谐控制

CO 2保护焊焊接工艺标准1. CO 2 保护焊焊接施工工艺标准 1.1 适用范围本工艺适用于钢结构制作与焊丝直径不超过 2mm 的 CO 2 保护焊焊接工艺。

工艺规定 了一般低碳钢、 普通 低合金高强度钢 手工电弧焊的基本要求。

凡各工程的工艺中无特殊要求 的结构件 CO 2 保护焊均应按本工艺规定执行。

1.2 引用标准下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文。

本标准出版时， 所示版本均 为有效。

所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版 本的可能性。

（1） 焊缝符号表示法 （ GB/T324-1988 ） ；（2） 气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸(GB/T985-1988 )（3） 电工名词术语 电焊机 （ GB/T2900. 22-1985 ） ；（4） 焊接术语 （ GB/T337 5-1994 ） ；（5） 金属焊接及钎焊方法在图样上的表示代号( GB/T5185-1985 ) ；（6） 气体保护电弧用碳钢、 低合金钢焊丝(GB/T8110 -1995 ）； （7） 电弧焊机 通用技术条件 （ GB/T8118-1995 ）；（8） 弧焊机 (JB/T8748 -1998 MIG/MAG）；（9） 焊接用二氧化碳 （HG/T2537 -1993 ）。

1.3 术语焊接工艺 — —制造焊件所有有关的加工方法实施要求， 包括焊接准备、 材料选用、 焊接方法的选定、焊接参数、操作要求等。

坡口 ——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。

断续焊缝 —— 焊接成具有一定间隔的焊缝。

塞焊缝 —— 两零件相叠， 其中一块开圆孔， 在圆孔中焊接两板所形成的焊缝， 只在孔内焊角 缝者。

焊缝厚度 —— 在焊缝横截面中，从焊缝正面到焊缝背面的距离。

手工焊 —— 手持焊具、焊枪或焊钳进行操作的焊接方法。

预热 —— 焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。

NBC-500S，350S，200A，160CO2气体保护焊操作规程1．焊机应安装在环境温度不高于40℃，相对湿度低于90%（25℃），无腐蚀性气体、水份、蒸气、化学性沉积、尘垢、霉菌及其它爆炸性介质的地方。

同时焊机不应受到严重的振动和撞击。

2.新安装或长时间不用的焊机，在使用前必须检查焊机的绝缘电阻不小于5兆欧，输出侧对地绝缘电阻不小于2兆欧。

（注意：检查时应先将输出接线端短路）如若低于上述值时、焊机先进行干燥处理后在使用。

3.安装：（1）焊机应可靠接地：（2）电路及气路的连接：焊接的输入接线端、进气管接头位于焊机后面板，预热器电源插座位于前面板；输出接线端，焊枪控制电缆插座及出气管接头位于焊机前面。

气路连接次序：气瓶-预热器-减压阀-焊机-焊枪。

电路连接次序：将焊机接到三相（380V、50HZ0电源上，将焊枪控制电缆接到插座上，将焊枪、焊接电缆接到焊机输出端“+”极上，将焊接工件电缆接到焊机输出端“-”极上，将预热器电源线接到焊机预热器插座上。

4.使用：上述连接完毕后，可以给焊机通电。

打开位于焊机前面板上的控制“电源”开关，指示灯亮。

将焊丝通过送丝轮及焊炬、导电嘴，并检查焊丝运行情况，应无阻塞现象。

打开预热器的开关及减压阀，打开“检气”开关，检查并调整保护气体流量，完毕后关闭“检气”开关。

上述准备工作完成后，既可进行焊接，焊接按钮位于焊枪上，按下即可进行焊接，松开焊接停止。

焊接规范调整由位于面板上的电压调节急送丝速度旋钮完成。

电感量的调节需按下不同的焊接要求即电流大小选择不同的接线输出。

（1）电源调节；电压调节分两步一.粗调：粗调开关分三档，调节时电压逐次升高。

二.细调：细调开关分十档，调节时在粗调的基地上调节细调开关旋钮电压将逐次递增。

（2）送丝速度调节：送丝速度调节也就是电流调节，在焊接过程中根据焊接工艺要求，调节前面板上送丝速度旋钮获得最佳焊接电流。

送丝速度：1.5-12m/min.（3）电感量选择：本焊机负极输出选用多端方式，不同的输出端子其电感量不同，以便用户便于选择。

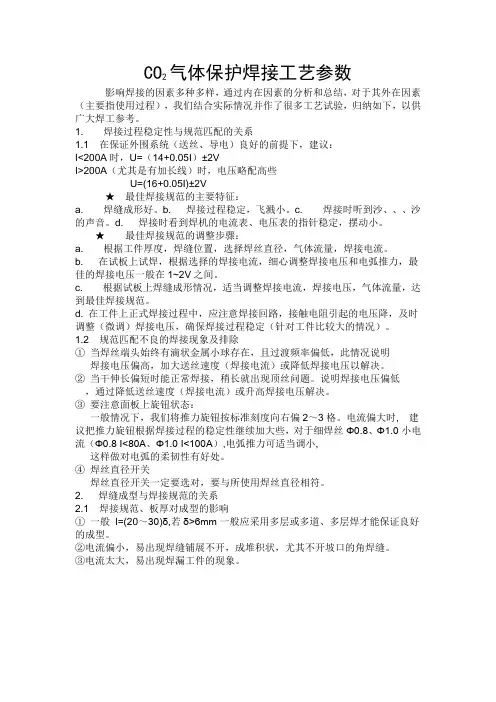

氧化碳气体保护焊的焊接参数设定LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。

一、焊丝直径，焊丝直径影响焊缝熔深。

本文就最常用的焊丝直径实心焊丝展开论述。

牌号：H08MnSiA。

焊接电流在150~300时，焊缝熔深在6~7mm。

二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。

短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。

焊接电流决定送丝速度。

焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。

三、电弧电压，电弧电压不是焊接电压。

电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。

焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。

通常情况下，电弧电压在17~24V之间。

电压决定熔宽。

四、焊接速度，焊接速度决定焊缝成形。

焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。

通常情况下，焊接速度在80mm/min比较合适。

五、气体流量，CO2气体具有冷却特点。

因此，气体流量的多少决定保护效果。

通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。

六、干伸长度，干伸长度是指从导电嘴到焊件的距离。

保证干伸长度不变是保证焊接过程稳定的重要因素。

干伸长度决定焊丝的预热效果，直接影响焊接质量。

当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。

二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角;一、焊丝直径,焊丝直径影响焊缝熔深;本文就最常用的焊丝直径实心焊丝展开论述;牌号：H08MnSiA;焊接电流在150~300时,焊缝熔深在6~7mm;二、焊接电流,依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小;短路过渡的焊接电流在110~230A之间焊工手册为40~230A；细颗粒过渡的焊接电流在250~300A之间;焊接电流决定送丝速度;焊接电流的变化对熔池深度有决定性的影响,随着焊接电流的增大, 熔深明显增加,熔宽略有增加;三、电弧电压,电弧电压不是焊接电压;电弧电压是在导电嘴和焊件之间测得的电压,而焊接电压是焊机上的电压表所显示的电压;焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和;通常情况下,电弧电压在17~24V之间;电压决定熔宽;四、焊接速度,焊接速度决定焊缝成形;焊接速度过快,熔深和熔宽都减小,并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢,会出现塌焊、增加焊接变形等焊接缺陷;通常情况下,焊接速度在80mm/min比较合适;五、气体流量,CO2气体具有冷却特点;因此,气体流量的多少决定保护效果;通常情况下,气体流量为15L/min；当在有风的环境中作业,流量在20L/min以上混合气体也应当加热; 六、干伸长度,干伸长度是指从导电嘴到焊件的距离;保证干伸长度不变是保证焊接过程稳定的重要因素;干伸长度决定焊丝的预热效果,直接影响焊接质量;当焊接电流、电压不变,焊丝伸出过长,焊丝熔化快,电弧电压升高,使焊接电流变小,熔滴与熔池温度降低,会造成未焊透、未熔合等焊接缺陷；过短,熔滴与熔池温度过高,在全位置焊接时会引起铁水流失,出现咬肉、凹陷等焊接缺陷;根据焊接要求,干伸长度在8~20mm之间;另外,干伸长度过短,看不清焊接线,并且,由于导电嘴过热会夹住焊丝,甚至烧毁导电嘴;七、电源极性,通常采取直流反接反极性;焊件接阴极,焊丝接阳极,焊接过程稳定、飞溅小、熔深大;如果直流正接,在相同条件下,焊丝融化速度快约为反接的倍,熔深浅,堆高大,稀释率小,飞溅大;八、回路电感,回路电感决定电弧燃烧时间,进而影响母材的熔深;通过调节焊接电流的大小来获得合适的回路电感,应当尽可能的选择大电流;通常情况下,焊接电流150A,电弧电压19V；焊接电流280A,电弧电压22~24V比较合适,能够满足大多数焊接要求;九、焊枪倾角,当倾角大于25°时,飞溅明显增大,熔宽增加,熔深减小;所以焊枪倾角应当控制在10~25°之间;尽量采取从右向左的方向施焊,焊缝成形好;如果采用推进手法,焊枪倾角可以达到60度,并且可以得到非常平整、光滑的漂亮焊缝;焊接电流是控制送丝速度,电弧电压是控制焊丝融化速度,电流加大焊丝送进加快、电压增大焊丝熔化加快;焊接电流是根据焊接结构母材厚度及焊缝位置来确定,如平焊时焊接电流一般在160-320A、立焊、仰焊、横焊时一般在100-130A电弧电压是根据焊接电流而定公式如下：1实芯焊丝：当电流≥300A时×+20±2=电压当电流≤300A时×+16±2=电压2药芯焊丝：当电流≥200A时×+20±2=电压当电流≤200A时×+16±2=电压CO2气体保护焊机操作规程CO2气体保护焊机操作规程1、操作者必须持电焊操作证上岗;2、打开配电箱开关,电源开关置于“开”的位置,供气开关置于“检查”位置;3、打开气瓶盖,将流量调节旋钮慢慢向“OPEN”方向旋转,直到流量表上的指示数为需要值;供气开关置于“焊接”位置;4、焊丝在安装中,要确认送丝轮的安装是否与丝径吻合,调整加压螺母,视丝径大小加压;5、将收弧转换开关置于“有收弧”处,先后两次将焊枪开关按下、放开进行焊接;6、焊枪开关“ON”,焊接电弧的产生,焊枪开关“OFF”,切换为正常焊接条件的焊接电弧,焊枪开关再次“ON”,切换为收弧焊接条件的焊接电弧,焊枪开关再次“OFF”焊接电弧停止;7、焊接完毕后,应及时关闭焊电源,将CO2气源总阀关闭;8、收回焊把线,及时清理现场;9、定期清理机上的灰尘,用空压机或氧气吹机芯的积尘物,一般时间为一周一次;CO2气体保护焊焊接工艺钢结构二氧化碳气体保护焊工艺规程1 适用范围本标准适用于本公司生产的各种钢结构,标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求;注：产品有工艺标准按工艺标准执行;编制参考标准气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸术语母材：被焊的材料焊缝金属：熔化的填充金属和母材凝固后形成的部分金属;层间温度：多层焊时,停后续焊接之前,相邻焊道应保持的最低温度;船形焊：T形、十字形和角接接头处于水平位置进行的焊接.3 焊接准备按图纸要求进行工艺评定;材料准备3.2.1产品钢材和焊接材料应符合设计图样的要求;焊丝应储存在干燥、通风良好的地方,专人保管;焊丝使用前应无油锈;坡口选择原则焊接过程中尽量减小变形,节省焊材,提高劳动生产率,降低成本;作业条件当风速超过2m/s时,应停止焊接,或采取防风措施;作业区的相对湿度应小于90％,雨雪天气禁止露天焊接;4 施工工艺工艺流程清理焊接部位检查构件、组装、加工及定位按工艺文件要求调整焊接工艺参数按合理的焊接顺序进行焊接自检、交检焊缝返修焊缝修磨合格交检查员检查关电源现场清理4 操作工艺焊接电流和焊接电压的选择不同直径的焊丝,焊接电流和电弧电压的选择见下表焊丝直径短路过渡细颗粒过渡电流A 电压V 电流A 电压V50--100 18--2170--120 18--2290--150 19--23 160--400 25--38140--200 20--24 200--500 26--40焊速：半自动焊不超过0.5m/min.打底焊层高度不超过4㎜,填充焊时,焊枪横向摆动,使焊道表面下凹,且高度低于母材表面㎜――2㎜：盖面焊时,焊接熔池边缘应超过坡口棱边――㎜防止咬边;不应在焊缝以外的母材上打火、引弧;定位焊所用焊接材料应与正式施焊相当,定位焊焊缝应与最终焊缝有相同的质量要求;钢衬垫的定位焊宜在接头坡口内焊接,定位焊厚度不宜超过设计焊缝厚度的2/3,定位焊长度不宜大于40㎜,填满弧坑,且预热高于正式施焊预热温度;定位焊焊缝上有气孔和裂纹时,必须清除重焊;焊接工艺参数见表一和表二表一: Φ焊丝CO2焊对接工艺参数接头形式板厚层数焊接电流A 电弧电压V 焊丝外伸mm 焊机速度m/min 气体流量Lmin 装配间隙mm6 1 270 27 12-14 10-156 2 190210 1930 15 15 0-18 2 0 26-2728-30 15 2010 2 0 20-3030-33 15 2010 2 300-320300-320 37-3937-39 15 2012 310-330 32-33 15 2016 3 0300-340 25-2733-3535-37 15 2016 4 0270-290270-290 24-2636 15 2020 4 0300-340300-340 25-2733-3533-3533-37 15 2520 4 0300-320300-320 24-2637 15 20表二: Φ焊丝CO2气体保护焊T形接头接头形式板厚㎜焊丝直径㎜焊接电流A 电弧电压v 焊接速度m/min 气体流量L/min 焊角尺寸㎜Φ 120 20 10-15Φ 140 10-15Φ 160 21 10-156 Φ 230 23 10-1512 Φ 290 28 10-15控制焊接变形,可采取反变形措施.在约束焊道上施焊,应连续进行,因故中断,再施焊时, 应对已焊的焊缝局部做预热处理. 采用多层焊时,应将前一道焊缝表面清理干净后,再继续施焊.变形的焊接件,可用机械冷矫或在严格控制温度下加热热矫的方法,进行矫正.5 交检6 焊接缺陷与防止方法缺陷形成原因防止措施焊缝金属裂纹1.焊缝深宽比太大2.焊道太窄3.焊缝末端冷却快 1.增大焊接电弧电压,减小焊接电流2.减慢焊接速度3.适当填充弧坑夹杂1.采用多道焊短路电弧2.高的行走速度 1.仔细清理渣壳2.减小行走速度,提高电弧电压气孔1.保护气体覆盖不足2.焊丝污染3.工件污染4.电弧电压太高5.喷嘴与工件距离太远 1.增加气体流量,清除喷嘴内的飞溅,减小工件到喷嘴的距离 2.清除焊丝上的润滑剂 3.清除工件上的油锈等杂物.4.减小电压5.减小焊丝的伸出长度咬边1.焊接速度太高2.电弧电压太高3.电流过大4.停留时间不足5.焊枪角度不正确 1.减慢焊速2.降低电压3.降低焊速4.增加在熔池边缘停留时间5.改变焊枪角度,使电弧力推动金属流动未融合1.焊缝区有氧化皮和锈2.热输入不足3.焊接熔池太大4.焊接技术不高5.接头设计不合理1.仔细清理氧化皮和锈2.提高送丝速度和电弧电压,减慢焊接速度3.采用摆动技术时应在靠近坡口面的边缘停留,焊丝应指向熔池的前沿4.坡口角度应足够大,以便减小焊丝伸出长度,使电弧直接加热熔池底部未焊透1.坡口加工不合适2.焊接技术不高3.热输入不合适 1.加大坡口角度,减小钝边尺寸,增大间隙 2.调整行走角度 3.提高送丝的速度以获得较大的焊接电流 ,保持喷嘴与工件的距离合适飞溅1.电压过低或过高2.焊丝与工件清理不良3.焊丝不均匀4.导电嘴磨损5.焊机动特性不合适 1.根据电流调电压2.清理焊丝和坡口3.检查送丝轮和送丝软管4.更新导电嘴5.调节直流电感蛇行焊道1.焊丝伸出过长2.焊丝的矫正机构调整不良3.导电嘴磨损 1.调焊丝伸出长度2.调整矫正机构3.更新导电CO2气保焊的使用近况 CO2气体保护焊自50年代诞生以来,作为一种高效率的焊接方法,在我国工业经济的各个领域获得了广泛的运用;尤其是近几年,中国成为“世界工厂”后,大量的外贸金属加工、钢结构行业大力发展,CO2气体保护焊以其高生产率比手工焊高1～3倍、焊接变形小和高性价比的特点,得到了前所未有的普及,成为最优先选择的焊接方法之一;但是据我们这几年的工作经历,CO2气体保护焊在实际生产运用中还存在不少问题,综合如下：一、气源的问题我国现在还没有对焊接用CO2气体纯度要求的国家标准,市场上出售的CO2气体主要是制氧厂、酿造厂、化工厂的副产品,如未经处理就作为焊接保护气体使用,其水分及杂质气体含量很高且不稳定,从而增加焊接飞溅、焊缝产生气孔及影响焊缝塑性等焊接缺陷;比对国外多数国家规定,要求焊接用CO2气体纯度不低于%,有些国家甚至要求CO2纯度高于%,水分含量低于%,来作为获得优质焊缝的前提条件;二、焊接参数选择的问题一般焊工培训大多把手工电弧焊作为基础项目,主要让焊工掌握焊接电流的选择、焊接速度及运条方法、焊接电弧的控制;在施焊操作上,一个熟练的手工电弧焊焊工对掌握CO2气保焊基本不成问题,但在焊接参数的选择上,很大一部份焊工显得不够老练,以我国CO2气保焊中应用最为广泛的短路过渡形式为例,归纳下来问题主要在电弧电压、焊接电流、焊接回路电感匹配得不太合适,以及焊丝干伸长不合适,造成焊接电弧不稳定、飞溅以及未焊透等,影响焊缝成形、焊缝的机械性能;只有电弧电压与焊接电流匹配得较合适时,才能获得较稳定的焊接过程,在一定的焊丝直径和焊接电流下,若电弧电压偏低,电弧短、焊缝成型高,甚至会造成冲丝、电弧引燃困难,使焊接过程不稳定；若电弧电压偏高,则熔滴过渡的频率变慢、颗粒变大,电弧长度长、焊缝成型宽,过高的电弧电压会烧毁导电咀；因焊接回路电感量的大小直接影响焊接电弧的燃烧时间,关系到熔滴过渡的稳定、焊接熔深及焊缝成型,在一定的焊丝直径和焊接电流、电压下,若选择过小的电感量,焊接时会造成熔深太浅,即使再增加焊接电流、电压,只能会使过渡到熔池的液态金属溢出熔池,形成未熔合、未焊透;要选择合适的电感量,一般视焊丝直径、母材厚薄及不同的焊接设备通过试焊来确定；合适的焊丝伸出导电咀长度应为焊丝直径的10~12倍一般在10~20mm范围内,焊丝的干伸长太短,就会因为焊枪喷嘴与工件距离近而增加飞溅金属堵塞喷嘴,焊丝的干伸长太长,则会增加飞溅、引起焊接不稳定,气体保护效果变差等;在实际工作中,一般先根据工件厚薄、坡口形式、焊接位置等选好焊丝直径,再确定焊接电流,调节好回路电感量,使飞溅降低到最小;CO2气体保护焊操作规程1．准备工作1认真熟悉焊接有关图样,弄清焊接位置和技术要求;2焊前清理;CO2焊虽然没有钨极氩弧焊那样严格,但也应清理坡口及其两侧表面的油污、漆层、氧化皮以及铁金属等杂物;3检查设备;检查电源线是否破损；地线接地是否可靠；导电嘴是否良好；送丝机构是否正常；极性是否选择正确;4气路检查;CO2气体气路系统包括CO2气瓶、预热器、干燥器、减压阀、电磁气阀、流量计;使用前检查各部连接处是否漏气,CO2气体是否畅通和均匀喷出;2．安全技术1穿好白色帆布工作服,戴好手套,选用合适的焊接面罩;2要保证有良好的通风条件,特别是在通风不良的小屋内或容器内焊接时,要注意排风和通风,以防CO2气体中毒;通风不良时应戴口罩或防毒面具;3CO2气瓶应远离热源,避免太阳曝晒,严禁对气瓶强烈撞击以免引起爆炸;4焊接现场周围不应存放易燃易爆品;3．焊接工艺CO2气体保护焊的工艺参数有焊接电流、电弧电压、焊丝直径、焊丝伸出长度、气体流量等;在其采用短路过渡焊接时还包括短路电流峰值和短路电流上升速度;1 焊接电流和电弧电压短路过渡焊接时,焊接电流和电弧电压周期性的变化;电流和电压表上的数值是其有效值,而不是瞬时值,一定的焊丝直径具有一定的电流调节范围;2焊丝伸出长度是指导电嘴端面至工件的距离;由于CO2焊时选用焊丝较细,焊接电流流经此段所产生的电阻热对焊接过程有很大影响;生产经验表明,合适的伸出长度应为焊丝直径的10～20倍,一般在5～15mm范围内;3气体流量小电流时,气体流量通常为5～15L／min；大电流时,气体流量通常为10～20L ／min,并不是流量越大保护效果越好;气体流量过大时,由于保护气流的紊流度增大,反而会把外界空气卷入焊接区;4电源极性 CO2气体保护焊一般都采用直流反接,飞溅小,电弧稳定,成形好;常用焊接术语在实际应用过程中,经常会碰到一些与焊接相关的术语,行话;先总结如下：正极性指直流焊接时,被焊物接＋极,焊条、焊丝接－极反极性与正极性直流电弧焊或电弧切割时,焊件与焊接电源输出端正、负极的接法称为极性;极性分正极性和反极性两种;焊件接电源输出端的正极,电极接电源输出端的负极的接法为正极性常表示为DCSP;反之,焊件接电源输出端的负极,电极接电源输出端的正极的接法为反极性常表示为DCRP;欧美常常用另外一种表示方法,将DCSP称为DCEN,而将DCRP称为DCEP;焊接电流为向焊接提供足够的热量而流过的电流电弧电压指电弧部的电压,与电弧长大致成比例地增加,一般电压表所示电压值包括电弧电压及焊丝伸出部,焊接电缆部的电压下降值;弧长弧部长度弧坑在焊缝终点产生的凹坑气孔熔敷金属里有气产生空洞飞溅焊接时未形成熔融金属而飞出来的金属小颗粒焊渣焊后覆盖在焊缝表面上的固态熔渣熔渣包覆在熔融金属表面的玻璃质非金属物咬边由于焊缝两端的母材过烧,致使熔融金属未能填满,形成槽状凹坑;熔深母材熔化部的最深位与母材表面之间的距离熔池因焊弧热而熔化成池状的母材部分熔化速度单位时间里熔敷金属的重量熔敷率有效附着在焊接部的金属重量占熔融焊条、焊丝重量的比例未熔合对焊底部的熔深不良部,或第一层等里面未融合部余高鼓出母材表面的部分或角焊末端连接线以上部分的熔敷金属坡口角度母材边缘加工面的角度预热为防止急热,焊接前先对母材预热如火焰加热后热为防止急冷进行焊后加热如火焰加热平焊从接头上面焊接横焊从接头一侧开始焊接立焊沿接头由上而下或由下而上焊接仰焊从接头下面焊接垫板为防止熔融金属落下,在焊接接头下面放上金属、石棉等支撑物;夹渣夹渣是非金属固体物质残留于焊缝金属中的现象,夹杂物出现在熔焊过程中焊剂焊接时,能够熔化形成熔渣和气体,对熔化金属起保护和冶金处理作用的一种物质; 碳弧气刨使用石磨棒或碳棒与工件间产生的电弧将金属熔化,并用压缩空气将其吹掉,实现在金属表面上加工沟槽的方法保护气体焊接过程中用于保护金属熔滴、熔池及焊缝区的气体,它使高温金属免受外界气体的侵害焊接夹具为保证焊件尺寸,提高装配精度和效率,防止焊接变形所采用的夹具焊接工作台为焊接小型焊件而设置的工作台焊接操作机将焊接机头或焊枪送到并保持在待焊位置,或以选定的焊接速度沿规定的轨迹移动焊剂的装置焊接变位机将焊件回转或倾斜,使接头处于水平或船行位置的装置焊接滚轮架借助焊件与主动滚轮间的摩擦力来带动圆筒形或圆锥形焊件旋转的装置。

二氧化碳气体保护焊安全技术二氧化碳气体保护焊（简称CO2焊）是熔化极气体保护焊的一种，广泛用于低碳钢和低合金钢等黑色金属的焊接。

一、二氧化碳气体保护焊特点二氧化碳气体保护焊目前应用较多的是半自动焊，即焊丝送进靠机械自动进行，Array由焊手持焊炬进行焊接操作。

CO2气体保护焊的焊接过程如图3-7所示。

焊丝由送丝机构通过软管经导电嘴送出，而CO2气体从喷嘴内以一定的流量流出，当焊丝与焊件接触引燃电弧后，连续送给的焊丝末端和熔池被CO2气体层流所保护，使熔融金属与大气造成机械隔离，从而防止了空气对熔化金属的有害作用。

二氧化碳气体保护焊具有成本低、抗氢气孔能力强、适合薄板接、易进行全位置焊等优点，广泛应用于低碳钢和低合金钢等黑色金属材料的焊接。

二氧化碳气体保护焊的熔滴过渡型式主要有滴状过渡图3-7 CO2焊的焊接过程示意和短路过渡二种。

由于滴状过渡焊接，飞溅大、工艺过程不稳定，因此生产中较少采用。

短路过渡焊接过程的特点是弧长较短，焊丝端部的熔长达到一定程度时与熔池接触发生短路，此时电弧熄灭，形成焊丝与熔池之间的液体金属过桥，焊丝熔化金属在重力、表面张力和电磁收缩力等力的作用下过渡到熔池，之后电弧重新引燃，再重复上述过程。

如果焊接参数选择得当，短路过渡电弧的燃烧。

熄灭和熔滴过渡过程均较稳定，在要求线能量较小的薄板焊接生产中广为采用，通常提到的CO2气体保护电弧焊指的都是短路过渡CO2气体保护电孤焊。

二氧化碳气体保护焊的主要缺点是焊接过程中产生金属飞溅。

飞溅不但会降低焊丝的熔敷系数，增加焊接成本，而且飞溅金属会粘着导电嘴端面和喷嘴内壁，引起送丝不畅，使电弧燃烧不稳定，降低气体保护作用，并使劳动条件恶化。

必要时需停止焊接，进行喷嘴清理工作。

这对于自动化焊接是不利的。

短路过渡焊接时飞溅的原因有多种：熔滴短路时的电爆炸、溶滴金属内部的气体热膨胀及短路后电弧重新引燃时的动力冲击等。

采用短路过渡CO2焊时，由于焊丝细，电压低，电流小且短路与燃弧过程交替出现，母材熔深主要决定于燃弧期电弧的能量，调间燃弧时间便可控制母材熔深，因此，可以实现薄板或全位置焊接。

• 1.焊接工艺a.焊接方法可分为：平焊、仰焊、立焊平焊分为：左向焊法、右向焊法左向焊法的优点：焊缝熔深大，能看清焊缝，不易焊偏左向焊法的缺点：不能看到熔池。

右向焊法的优点：能看清熔池，便于焊缝的成形与控制。

右向焊法的缺点：焊缝熔深浅，易焊偏。

立焊分为：下向焊和上向焊总结：平焊适应于全范围的电流焊接，而仰焊和立焊只适应于小电流焊接,焊丝杆伸出导电嘴的长度为焊丝直径的10－15倍，焊接角度为45度。

2.MIG、MAG、CO 2的区别MIG：又称为熔化极氩弧焊，用纯氩气作为气源，主要用于焊接有色金属，如铝、不锈钢、铜等，如果对焊缝质量要求很高，请选用药芯焊丝。

MAG：又称为富氩弧即Ar80%+CO 220%的混合气体焊接，主要用于焊接碳钢、不锈钢等多种母材，此焊接工艺，可降低飞溅，焊缝成形美观，适用于薄板和中厚板，但是焊缝熔深有点欠缺。

CO 2：即纯CO 2气体保护焊接，焊接时飞溅相对于MIG、MAG焊接飞溅稍大，但熔深大，适用于大电流焊接。

注：我们购买的二氧化碳气体基本上是从造酒厂灌装而来，只要打开气体减压阀，闻一下即可，辨别真假二氧化碳气体。

二氧化碳是无毒气体。

3.焊接的三大过渡状态o短路过渡：即小电流焊接时，电弧发出稳定的“ Zi… Zi…”声，声音很连续，此时焊缝成形美观，飞溅少，适用于薄板焊接。

o滴状过渡：中电流焊接，电流范围一般在180～270A之间，此时飞溅稍大，电弧有断续的声音，在焊接工艺中我们称此段为“飞溅区”，此飞溅区，在焊接工艺中，至今还没有办法解决。

o射流过渡：又称亚射流过渡，此时飞溅极小，电流大，声音发出“ Si..Si…”声，焊缝成形美观，从以上几点我们在焊接时应着重选择短路过渡及射流过渡焊接，但在要求不高的场合也可用滴状过渡焊接。

CO2气体保护焊的基本操作技术1、注意事项（1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。

（2）选择正确的持枪姿势：a 身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。

b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。

c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。

d 保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。

2、基本操作（1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整焊接规范参数。

（2）引弧：CO2气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。

a 引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10 ～15 mm。

b 将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。

c 按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。

短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。

3、焊接引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。

当坡口较宽时为保证二侧熔合好，焊枪作横向摆动。

焊接时，必须根据焊接实际效果判断焊接工艺参数是否合适。

看清熔池情况、电弧稳定性、飞溅大小及焊缝成形的好坏来修正焊接工艺参数，直至满意为止。

4、收弧焊接结束前必须收弧。

若收弧不当容易产生弧坑并出现裂纹、气孔等缺陷。

焊接结束前必须采取措施。

（1）焊机有收弧坑控制电路。

焊枪在收弧处停止前进，同时接通此电路，焊接电流电弧电压自动减小，待熔池填满。

（2）若焊机没有弧坑控制电路或因电流小没有使用弧坑控制电路。

在收弧处焊枪停止前进，并在熔池未凝固时反复断弧、引弧几次，直至填满弧坑为止。

操作要快，若熔池已凝固才引弧，则可能产生未熔合和气孔等缺陷。

气体保护焊熔滴过渡与飞溅的关系孙咸（太原理工大学焊接材料研究所，山西太原030024）摘要：探讨了CO2气体保护焊熔滴过渡与飞溅的关系。

结果表明，存在三种熔滴过渡形态：滴状过渡、短路过渡和混合过渡形态。

三种过渡形态的焊接飞溅形式各异，飞溅产生机理以熔滴内部爆炸和液桥爆炸为主因，影响因素中焊丝成分及电流、电压、极性仍是关键因素。

熔滴过渡形态与飞溅关系的内在联系是熔滴的非轴向性、熔滴尺寸，以及熔滴中的气体含量，三个参数数值高时焊接飞溅大，反之飞溅小。

工程上多种控制熔滴过渡形态与飞溅关系的方案各具特色，其中应用最好的首推CMT工艺，已经为众多企业赢得可观的经济效益。

关键词：焊接飞溅；熔滴过渡；实心焊丝；CO2气体保护焊中图分类号：TG444+.73，TG403文献标志码：A文章编号：1001-2303（2020）02-0006-08 DOI：10.7512/j.issn.1001-2303.2020.02.02本文参考文献引用格式：孙咸.CO2气体保护焊熔滴过渡与飞溅的关系[J].电焊机，2020，50（2）：6-13.收稿日期:2019-11-22作者简介:孙咸（1941—），男，教授，主要从事焊接材料及金属焊接性方面的研究和教学工作，对焊接材料软件开发具有丰富经验；获国家科技进步二等奖1项（2000年），省（部）级科技进步一等奖2项，二等奖3项，1992年获国务院颁发的政府特殊津贴，已发表学术论文180多篇。

E-mail：sunxian99@。

0前言CO2气体保护焊虽然存在飞溅大、气孔敏感、氧化性强等缺点，但作为一种先进的高效、自动化焊接工艺方法,多年来在普通钢结构制作中获得了广泛应用，并积累了丰富的经验，其主要原因是该工艺方法操作简便、CO2气体容易获得、价格便宜。

CO2气体保护焊工艺的应用主要采用熔滴短路过渡形态，较少采用滴状过渡形态。

数十年以来，在CO2气体保护焊工艺方面取得了许多进展，涉及短路过渡的文献有之[1]，涉及焊接飞溅的文献有之[2]，但专题性探讨CO2气体保护焊熔滴过渡与飞溅关系的文献罕见。
