sbr序批式活性污泥法工艺设计

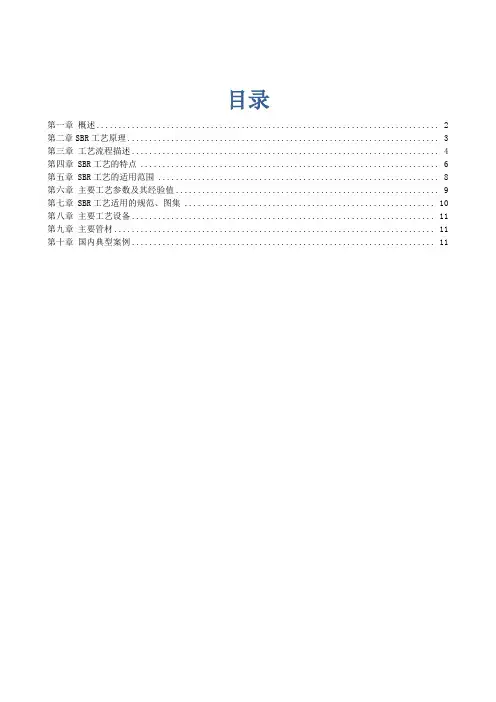

目录第一章概述 (2)第二章SBR工艺原理 (3)第三章工艺流程描述 (4)第四章 SBR工艺的特点 (6)第五章 SBR工艺的适用范围 (8)第六章主要工艺参数及其经验值 (9)第七章 SBR工艺适用的规范、图集 (10)第八章主要工艺设备 (11)第九章主要管材 (11)第十章国内典型案例 (11)序批式活性污泥法污水处理工艺第一章概述1.1污水处理综述废水处理分为物化处理和生化处理，在生化处理中又可分为厌氧处理和好氧处理。

好氧生物处理方法主要用于城镇污水处理，而厌氧生物处理方法主要用于高浓度有机废水的处理。

好氧生物处理根据微生物的生长方式不同，可以分为悬浮生长和吸附生长两大类，悬浮生长的典型方法为活性污泥法，而吸附生长即称作生物膜法。

活性污泥法有很多种衍生的工艺，本次主要探讨序批式活性污泥法（SBR）来处理污水。

1.2活性污泥法污水处理简介活性污泥法是参照水体自净原理发展而来的，可以通过下面说明来加深对这一原理的理解。

假设有一污染物排放源，排放方废水首先直接进入某河流，此时，检测污染物排放口附近的河流水样，会发现测得的COD很高，但是，再到距排放口1km的地方去监测，测得的COD数值却降降低了很多，在到下游几乎检测不到污染物了，分析原因主要存在以下几个方面：（1）稀释作用（污染物进入水体后被稀释）。

（2）河流底泥的吸附作用（部分可沉降有机颗粒沉降到河流底部，进入河流底泥）。

（3）微生物降解（水体及河流底泥内的微生物分解了水体中的有机物）。

综上分析，污染物进入水体后除物理稀释和空气中的化学氧化作用外，更重要的是水体中微生物的生物化学反应起了关键作用。

将这一原理运用到污水、废水处理工艺中，为微生物提供足够的食物（有机污染物）、氧气（曝气），就能看到目前生化处理中最常见的处理方法——活性污泥法。

目前一般大型污水处理厂都会采用生化法来处理污水，这是出于成本的考虑。

物化法处理要消耗大量的化学药品，处理费用较高。

定义与特点反应过程反应原理工作原理适用范围去除固体杂质调节水质水量降低有机物浓度030201预处理生物反应化学反应反应阶段将沉淀下来的污泥回流到反应阶段，以增加微生物量，提高污水处理效果。

沉淀阶段污泥回流泥水分离排放水污泥处理排放阶段反应器的设计应考虑其容积、形状、高度、底部形状、支架和附件等因素，以实现良好的水力性能和稳定性。

反应器一般采用钢结构或钢筋混凝土结构，内部可采用不同的填料或曝气器以实现不同的工艺效果。

反应器是SBR污水处理工艺的核心设备之一，主要作用是进行生物反应。

反应器曝气设备的主要作用是为反应器中的微生物提供氧气，促进微生物的代谢和生长。

曝气设备一般采用空气泵、罗茨风机或离心风机等设备，将空气通过曝气管或曝气盘等装置注入反应器中。

曝气设备应根据工艺需求和反应器大小选择合适的型号和功率，并设置合理的曝气时间和强度。

曝气设备污泥泵的主要作用是将反应器中的污泥抽出，以便进行后续处理或处置。

污泥泵一般采用离心泵、螺杆泵或隔膜泵等类型，其选型应根据反应器的形状、大小和污泥的特性进行选择。

污泥泵的流量和扬程应满足工艺需求，并应设置合适的管路和阀门，以确保污泥的顺利排出。

撇水器的主要作用是将反应器中的水分从污泥中分离出来，以便进行后续处理或排放。

撇水器一般采用堰板式、旋转式或叶片式等类型，其设计应考虑反应器的形状、大小和污泥的特性进行选择。

撇水器的堰板高度、旋转速度或叶片角度等参数应满足工艺需求，以确保水分能够顺利地排出反应器。

高效去除污染物SBR工艺通过在反应器中实现微生物的吸附和降解，能够高效地去除污水中的污染物，包括有机物、氮、磷等。

SBR工艺适用于多种类型的污水，包括生活污水、工业废水和农业废水等，具有广泛的适应性。

SBR工艺可以根据实际需要调整运行方式，例如可以采取间歇运行或连续运行，也可以进行周期性的调节。

SBR工艺采用了高效的反应器，可以在较小的空间内实现污水的处理，从而节省了占地面积。

荣成市污水处理厂初步设计摘要荣成市地处半岛最东端，三面环海，海岸线长500公里。

拥有石岛、龙眼两个一类开放口岸，省GDP排名第一的县级市（威海市代管），中国魅力城市，优秀旅游城市，生态园林城市，人居例城市，环保模城市，新兴工业强市，沿海开放城市，海洋经济大市，国家级海洋食品名城，人口较多。

所以使用SBR工艺设计一个荣成市的污水处理厂。

SBR是序列间歇式活性污泥法（Sequencing Batch Reactor Activated Sludge Process）的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。

它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。

经过这个废水处理工艺的废水可达到设计要求，可以直接排放。

产生的污泥经过浓缩、压滤等处理后，进行堆肥产生一定的经济效益。

关键词：荣成市；SBR工艺；生活污水；污泥City25,000m3/d sanitary sewage SBR of Rongcheng deals withtechnological designAbstractRongcheng is located in the eastern tip of Shandong Peninsula, surrounded by the sea, a coastline of 500 km.Rongcheng has Shidao, longan which are one-class open port,and it is the first county-level city GDP rankings (Weihai City hosted) in Shandong Province.It was He was known as the Chinese charm of the city, excellent tourist city, eco-garden city, living examples cities, environmental protection model city, the emerging strong city, coastal open cities, the Great City National Ocean marine food city.However, it has lager population.So use the SBR process design of a sewage treatment plant in Rongcheng .SBR is the abbreviation of the intermittence type active mud law (Sequencing Batch Reactor Activated Sludge Process ) of the array, it is onekind that exposes to the sun the active mud sewage treatment technology that the angry way operates according to the intermittence , also called the criticizing type law of active mud of preface.Different from traditional sewage disposal craft, SBR technology adopt operation mode that time cut apart substitute operation mode that space cut apart, stabilize biochemistry is it substitute stable state biochemistry react , quiet to put ideal precipitate and substitute the traditional dynamic sediment to react. On main characteristic of it operate in order and intermittence operate, core, SBR of technology that SBR reacts in the pool, this pool collects melting , sinking for the first time , function that biodegradation , two sink ,etc. in one pond, there is no mud backset current system. Can reach the designing requirement through the waste water of this waste water treatment craft , can discharge directly . Mud that produce after concentrating , pressing and straining etc. dealing with , go on compost produce sure economic benefits.Key words: Rongcheng；SBR craft；sanitary sewage ；mud0引言 (1)1概述 (2)1.1 设计任务和依据 (2)1.1.1设计任务 (2)1.1.2 设计依据 (2)1.2 设计要求 (2)1.2.1 污水处理厂设计原则 (2)1.2.2 污水处理工程运行过程中应遵循的原则 (3)1.3原始数据 (3)1.4荣成市城市环境条件概况 (4)1.4.1地理位置 (4)1.4.2 气象水文 (4)2工艺比较分析 (5)3设计计算 (8)3.1 原始设计参数 (8)3.2 中格栅 (8)3.2.1设计说明 (8)3.2.2设计参数 (8)3.3污水提升泵房和集水井 (11)3.3.1提升泵 (11)3.3.2集水井 (11)3.5 沉砂池 (14)3.5.1设计说明 (14)3.5.2设计参数 (14)3.5.3设计计算 (14)3.6配水井设计 (16)3.6.1配水井设计要求 (16)3.6.2配水井设计计算 (17)3.7 SBR反应池 (18)3.7.1设计说明 (18)3.7.2 SBR反应池容积计算 (20)3.7.3 SBR反应池运行时间与水位控制 (21)3.7.4排水口高度和排水管管径 (22)3.7.5排泥量及排泥系统 (22)3.7.6需氧量及曝气系统设计计算 (23)3.7.7空气管计算 (25)3.7.8滗水器 (26)3.8鼓风机房 (26)3.9接触消毒池 (27)3.9.1设计说明 (27)3.9.2设计参数 (28)3.9.3设计计算 (28)3.10污泥处理系统的设计 (29)3.10.1 污泥水分去除的意义和方法 (29)3.10.2产泥量 (29)3.10.3集泥井 (30)4污水处理站平面布置和高程布置 (31)4.1污水处理厂平面布置 (31)4.1.1平面布置原则 (31)4.1.2平面布置 (33)4.1.3构筑物和建筑物主要设计参数 (35)4.2污水处理厂高程布置 (35)4.2.1主要任务 (35)4.2.2高程布置原则 (35)4.2.3 水头损失计算 (36)4.2.4污水处理厂高程计算表： (38)5结论 (39)6参考文献 (40)7致 (41)8附表 (42)附表一构筑物和建筑物主要设计参数 (42)附表二污水处理厂高程计算表 (43)0引言水是人类的生命之源。

序批式活性污泥法（SBR）工艺介绍1、SBR工艺介绍序批式活性污泥法，又称间歇式活性污泥法。

污水在反应池中按序列、间歇进入每个反应工序，即流入、反应、沉淀、排放和闲置五个工序。

2、SBR的工作过程SBR工作过程是：在较短的时间内把污水加入到反应器中，并在反应器充满水后开始曝气，污水里的有机物通过生物降解达到排故要求后停止曝气，沉淀一定时间将上清液排出。

上述过程可概括为：短时间进水-曝气反应-沉淀-短时间排水-进入下个工作周期，也可称为进水阶段-加入底物、反应阶段-底物降解、沉淀阶段-固液分离、排水阶段-排上清液和待机阶段-活性恢复五个阶段。

（1）进水阶段进水阶段指从向反应器开始进水至到达反应器最大容积时的一段时间。

进水阶段所用时间需根据实际排水情况和设备条件确定。

在进水阶段，曝气池在一定程度上起到均衡污水水质、水量的作用，因而，阳R对水质、水量的波动有一定的适应性。

在此期间可分为三种情况：曝气(好氧反应)、搅拌(厌氧反应)及静置。

在曝气的情况下有机物在进水过程中已经开始被大量氧化，在搅拌的情况下则抑制好氧反应。

对应这三种方式就是非限制曝气、半限制曝气和限制曝气。

运行时可根据不同微生物的生长特点、废水的特性和要达到的处理目标，采用非限制曝气、半限制曝气和限制曝气方式进水。

通过控制进水阶段的环境，就实现了在反应器不变的情况下完成多种处理功能。

而连续流中由于各构筑物和水泵的大小规格已定，改变反应时间和反应条件是困难的。

（2）反应阶段是SBR主要的阶段，污染物在此阶段通过微生物的降解作用得以去除。

根据污水处理的要求的不同，如仅去陈有机碳或同时脱氯陈磷等，可调整相应的技术参数，并可根据原水水质及排放标准具体情况确定反应阶段的时间及是否采用连续曝气的方式。

（3）沉淀阶段沉淀的目的是固液分离,相当于传统活性污泥法的二次沉淀他的功能。

停止曝气和搅拌，使混合液处于静止状态，完成泥水分离，静态沉淀的效果良好。

经过沉淀后分离出的上清液即可排放,沉淀的目的是固液分离，污泥絮体和上清液分离。

sbr工艺设计SBR（序批式活性污泥法）工艺早在1914年即已开辟，但因为当时监测手段落后，并没有获得推广应用。

1979年美国的L.Irvine对SBR工艺进行了深刻的研究，并于1980年在印第安那州的Culver改进并投产了一个SBR污水处理厂。

此后跟着计算机监控技巧、各类新型不堵塞曝气器和软件技巧的出现，同时也因为开辟了在线消融氧测定仪、水位计等精度高并且对过程控制比较经济的水质检测仪表，污水处理厂的运行治理逐渐实现了主动化，加之SBR具有均化水质、工艺简单，处理后果稳定，耐冲击负荷力强，出水质好，操作灵活、占地面积少等长处而成为包含美、德、日、澳、加等在内的很多工业蓬勃国度竞相研究和开辟的热点工艺。

以澳大年夜利亚为例，近10多年来建成采取SBR工艺的污水处理厂就达近600座之多。

二、设计2.1设计义务和根据2.1.1设计义务远期处理范围8000m3/d，近期处理1000 m3/d。

本处理工程设计范围为两套污水处理体系合建在一路，可以分别零丁运行，每套处理范围500 m3/d。

1.1.2设计根据（1）《中华人平易近共和国情况保护法》和《水污染防治法》（2）《污水综合排放标准GB8978－1996》（3）扶植部标准《生活杂用水水质标准》（CJ25.1—89）（4）《城市污水再生应用分类》（GB/T18919-2002）（5）《城市污水再生应用生活杂用水水质标准》(GB/T18920-2002)（6）《建筑给水排水设计手册》（7）国度和处所相干的设计规范法令和标准图集（8）由扶植单位供给的技巧材料、有关数据1.2设计请求1.2.1污水处理厂设计原则（1）污水厂的设计和其他工程设计一样，应相符实用的请求，起首必须确保污水厂处理后达到排放请求。

推敲实际的经济和技巧前提，以及本地的具体情况（如施工前提）。

在可能的基本上，选择的处理工艺流程、构（建）筑物情势、重要设备设计标准和数据等。

（2）污水处理厂采取的各项设计参数必须靠得住。

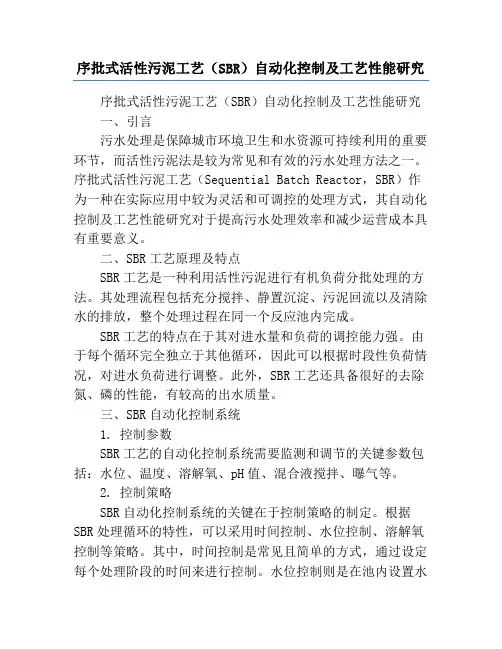

序批式活性污泥工艺（SBR）自动化控制及工艺性能研究序批式活性污泥工艺（SBR）自动化控制及工艺性能研究一、引言污水处理是保障城市环境卫生和水资源可持续利用的重要环节，而活性污泥法是较为常见和有效的污水处理方法之一。

序批式活性污泥工艺（Sequential Batch Reactor，SBR）作为一种在实际应用中较为灵活和可调控的处理方式，其自动化控制及工艺性能研究对于提高污水处理效率和减少运营成本具有重要意义。

二、SBR工艺原理及特点SBR工艺是一种利用活性污泥进行有机负荷分批处理的方法。

其处理流程包括充分搅拌、静置沉淀、污泥回流以及清除水的排放，整个处理过程在同一个反应池内完成。

SBR工艺的特点在于其对进水量和负荷的调控能力强。

由于每个循环完全独立于其他循环，因此可以根据时段性负荷情况，对进水负荷进行调整。

此外，SBR工艺还具备很好的去除氮、磷的性能，有较高的出水质量。

三、SBR自动化控制系统1. 控制参数SBR工艺的自动化控制系统需要监测和调节的关键参数包括：水位、温度、溶解氧、pH值、混合液搅拌、曝气等。

2. 控制策略SBR自动化控制系统的关键在于控制策略的制定。

根据SBR处理循环的特性，可以采用时间控制、水位控制、溶解氧控制等策略。

其中，时间控制是常见且简单的方式，通过设定每个处理阶段的时间来进行控制。

水位控制则是在池内设置水位传感器，通过控制进出水口和泵的工作来维持恒定的水位。

溶解氧控制是通过监测池内溶解氧浓度来调整曝气机的工作。

四、工艺性能研究1. 出水水质SBR工艺能够有效去除有机物、氮、磷等污染物，其出水水质受到多种因素的影响，如进水负荷、曝气方式、曝气时间等。

通过调整这些因素，可以使出水水质达到目标要求。

2. 污泥的特性SBR工艺中，污泥的活性对处理效果具有重要影响。

因此，研究污泥的特性和调控方法是提高SBR工艺性能的关键。

常见的污泥特性研究包括污泥浓度、污泥容积指数（SVI）、污泥颗粒特性等方面。
