一、工程基本信息1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 交底日期：________________________5. 交底人：________________________6. 接收人：________________________二、施工内容1. 工作内容和范围：（1）线管预埋的测量放线、定位；（2）线管的加工、制作、敷设；（3）线管连接、接头的处理；（4）线管与电气设备的连接；（5）线管预埋后的检查、验收。
2. 施工流程：（1）测量放线：根据设计图纸，进行线管预埋的测量放线工作；（2）线管加工：按照设计要求，对线管进行加工、制作；（3）线管敷设：将加工好的线管敷设到预定的位置；（4）连接处理：对线管连接处进行接头处理；（5）设备连接：将线管与电气设备进行连接；（6）检查验收：对线管预埋工程进行质量检查和验收。
三、安全技术交底1. 施工现场安全管理：（1）施工人员必须佩戴安全帽、安全带，穿防滑鞋；（2）施工现场应设置安全警示标志，确保施工安全；（3）施工人员应严格遵守操作规程，不得违章作业；（4）施工现场应保持整洁，防止滑倒、摔伤等事故发生。
2. 线管预埋施工安全措施：（1）线管敷设时，应确保线管固定牢固，防止线管脱落；（2）线管连接处应使用合格的接头，确保连接牢固；（3）线管敷设过程中，应避免与其他管道、设备发生碰撞；（4）线管敷设完毕后，应对线管进行外观检查，确保线管无损伤、变形等问题；（5）线管预埋工程完成后，应对施工区域进行清理，防止杂物掉入线管内。
3. 电气设备连接安全措施：（1）连接电气设备前，应确保设备处于断电状态；（2）连接过程中，应遵守操作规程，确保连接牢固；（3）连接完成后，应对设备进行检查，确保设备运行正常；（4）设备连接完毕后，应对施工区域进行清理，防止杂物掉入设备内部。

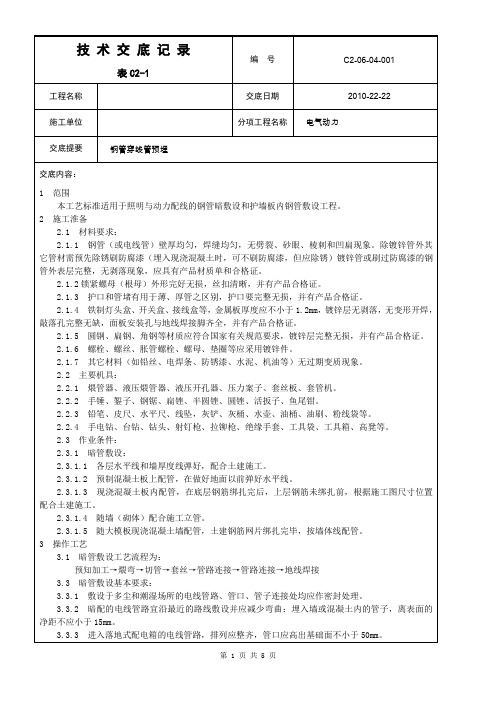

工程名称交底日期2010-22-22施工单位分项工程名称电气动力交底提要钢管穿线管预埋交底内容：1 范围本工艺标准适用于照明与动力配线的钢管暗敷设和护墙板内钢管敷设工程。
2 施工淮备2.1 材料要求：2.1.1 钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
2.1.2锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。
2.1.3 护口和管堵有用于薄、厚管之区别，护口要完整无损，并有产品合格证。
2.1.4 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
2.1.5 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
2.1.6 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
2.1.7 其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。
2.2 主要机具：2.2.1 煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
2.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
2.2.3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 暗管敷设：2.3.1.1 各层水平线和墙厚度线弹好，配合土建施工。
2.3.1.2 预制混凝土板上配管，在做好地面以前弹好水平线。
2.3.1.3 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
2.3.1.4 随墙（砌体）配合施工立管。
2.3.1.5 随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象本交底适用于参与预埋线管施工的所有人员。
三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。
（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。
3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工过程中，严格按照施工图纸和技术规范进行操作。
（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。
（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。
（5）施工过程中，注意观察周围环境，防止发生意外事故。
4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。
（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。
（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。
（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。
（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。
四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。
2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。
六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底日期：____________________4. 交底部位：____________________5. 工序名称：线管预埋二、工作内容和范围1. 工作内容：（1）电气配管的加工制作、运输；（2）现场安装、接线；（3）电缆桥架的安装；（4）接地线的敷设；（5）预留预埋工程的验收。
2. 工作范围：（1）室内外电气线路的敷设；（2）电缆桥架的安装与验收；（3）接地系统的施工与验收；（4）预留预埋工程的施工与验收。
三、安全技术交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）项目经理应全面负责施工现场的安全生产工作；（3）施工班组长应负责本班组的安全管理工作。
2. 施工现场安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工现场应设置安全警示标志，明确危险区域；（3）施工现场应设置安全通道，确保人员通行安全；（4）施工现场应配备消防器材，确保消防设施齐全有效。
3. 电气安全操作规程（1）施工人员必须掌握电气安全操作规程，严格执行；（2）电气设备应定期检查、试验，确保设备安全可靠；（3）施工过程中，严禁违章操作、野蛮施工；（4）施工结束后，应切断电源，确保现场安全。
4. 预留预埋工程安全注意事项（1）预留预埋工程应严格按照设计要求进行施工；（2）预留预埋工程应与土建施工同步进行，确保工程质量；（3）预留预埋工程应做好防水、防潮、防尘等措施；（4）预留预埋工程应做好保护措施，防止损坏。
5. 应急预案（1）施工现场应制定应急预案，明确应急措施；（2）施工人员应掌握应急预案，提高应急处置能力；（3）发生安全事故时，应立即启动应急预案，确保人员安全。
四、质量要求1. 线管预埋工程应符合国家现行相关标准和规范；2. 线管预埋工程应与土建施工同步进行，确保工程质量；3. 线管预埋工程应做好防水、防潮、防尘等措施；4. 线管预埋工程应做好保护措施，防止损坏。
1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：三、工艺流程1。
剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。
楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。
③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。
2。
安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。
预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。
按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。
(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。
按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
所用胶必须是工程PVC管专用胶，要有产品合格证。
2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。
3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。
(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。
施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。
(3)、有关材料、器材都已进场。
4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。
预制管弯可采用冷煨和热煨。
1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。
a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。
当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。
b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。
2)热煨法:适合管径在32mm及其以上。
一、交底对象1. 施工单位全体电工、普工及相关管理人员。
2. 施工现场监理、质安部门人员。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容一、工作内容和范围1. 电气配管的加工制作、运输、现场安装。
2. 电线导管预埋、固定、连接等工作。
二、安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）高空作业时，必须采取安全防护措施，如铺设安全网、设置安全带等。
（3）施工现场禁止吸烟、饮酒，确保施工人员精神状态良好。
2. 工具设备安全（1）使用电气工具时，必须确保电源线完好，防止触电事故。
（2）使用电动工具时，必须确保工具接地良好，防止触电事故。
（3）施工过程中，不得随意改变设备、线路的接线方式。
3. 施工现场安全（1）施工现场必须设置安全警示标志，确保施工区域安全。
（2）施工现场不得堆放易燃、易爆物品，防止火灾事故。
（3）施工现场禁止随意移动、拆除安全设施。
三、施工准备1. 技术准备（1）熟悉电气施工图纸，了解电气系统布置、线路走向、设备规格等。
（2）对施工人员进行安全技术培训，提高安全意识。
2. 材料准备（1）电线导管、连接件、绝缘胶带等材料应符合国家相关标准。
（2）材料进场前，需进行质量检验，确保材料合格。
3. 工具准备（1）电线导管弯曲器、切割机、扳手、螺丝刀等工具。
（2）检查工具设备完好，确保施工过程中使用安全。
四、施工工艺1. 预埋定位（1）根据电气施工图纸，确定电线导管预埋位置。
（2）使用测量工具，确保预埋位置准确。
2. 预埋安装（1）根据预埋位置，在墙体、楼板等部位进行钻孔。
（2）将电线导管插入孔内，并进行固定。
3. 连接施工（1）将电线导管与连接件连接，确保连接牢固。
（2）对连接处进行绝缘处理，防止漏电。
五、质量控制1. 施工过程中，严格执行国家相关标准和规范。
2. 施工完成后，进行自检、互检、专检，确保工程质量。
3. 对不合格的工程，及时整改，确保工程质量。
