3C认证与电源PFC

LED驱动电源安规及检测一、LED驱动电源所需认证LED驱动电源板，在标准认证和质量认证过程中，主要根据出口地要求进行相关资质认证，如产品独立外销销或者产品是外置电源，则需要认证的项目较多，也较全面；如给国内整机灯具产品配套，则根据灯具产品生产商的要求，做相关认证，一般认证项目相对少些，整机灯具厂商往往会以成品形式进行再次认证。

下面是LED驱动电源板主要的认证标准，一般情况下，大多数的LED驱动电源板生产商会将CE\EMC\RoHS等先进行认证，再根据实际需要进行相关认证。

1、欧盟标准：CE欧盟产品符合指令“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。

CE代表欧洲统一（CONFORMITE EUROPEENNE）。

凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。

CB CB体系（电工产品合格测试与认证的IEC体系）国际电工委员会认证.CB体系（电工产品合格测试与认证的IEC体系）是IECEE运作的－个国际体系，IECEE 各成员国认证机构以IEC标准为基础对电工产品安全性能进行测试，其测试结果即CB测试报告和CB测试证书在IECEE各成员国得到相互认可的体系。

目的是为了减少由于必须满足不同国家认证或批准准则而产生的国际贸易壁垒。

IECEE 是国际电工委员会电工产品合格测试与认证组织的简称。

GS ：（电气安全性）GS的含义是德语"Geprufte Sicherheit"(安全性已认证)，也有"Germany Safety"（德国安全）的意思。

GS认证以德国产品安全法（GPGS）为依据，按照欧盟统一标准EN或德国工业标准DIN进行检测的一种自愿性认证，是欧洲市场公认的德国安全认证标志。

RoHS：是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。

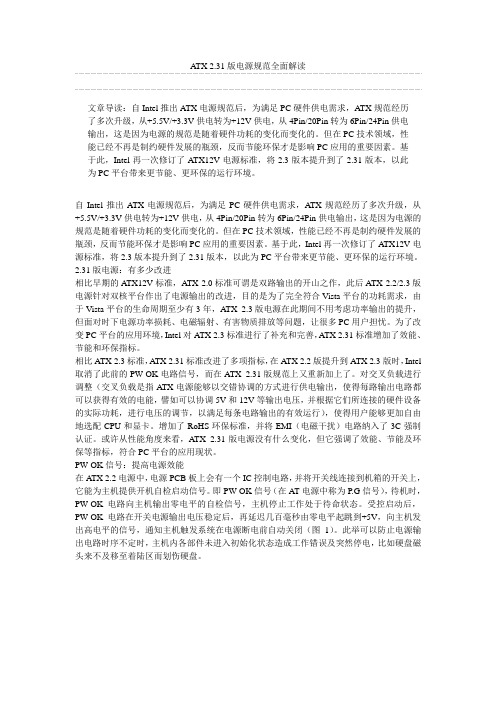

ATX 2.31版电源规范全面解读文章导读：自Intel推出A TX电源规范后，为满足PC硬件供电需求，ATX规范经历了多次升级，从+5.5V/+3.3V供电转为+12V供电，从4Pin/20Pin转为6Pin/24Pin供电输出，这是因为电源的规范是随着硬件功耗的变化而变化的。

但在PC技术领域，性能已经不再是制约硬件发展的瓶颈，反而节能环保才是影响PC应用的重要因素。

基于此，Intel再一次修订了ATX12V电源标准，将2.3版本提升到了2.31版本，以此为PC平台带来更节能、更环保的运行环境。

自Intel推出ATX电源规范后，为满足PC硬件供电需求，ATX规范经历了多次升级，从+5.5V/+3.3V供电转为+12V供电，从4Pin/20Pin转为6Pin/24Pin供电输出，这是因为电源的规范是随着硬件功耗的变化而变化的。

但在PC技术领域，性能已经不再是制约硬件发展的瓶颈，反而节能环保才是影响PC应用的重要因素。

基于此，Intel再一次修订了ATX12V电源标准，将2.3版本提升到了2.31版本，以此为PC平台带来更节能、更环保的运行环境。

2.31版电源：有多少改进相比早期的ATX12V标准，A TX 2.0标准可谓是双路输出的开山之作，此后ATX 2.2/2.3版电源针对双核平台作出了电源输出的改进，目的是为了完全符合Vista平台的功耗需求，由于Vista平台的生命周期至少有3年，A TX 2.3版电源在此期间不用考虑功率输出的提升，但面对时下电源功率损耗、电磁辐射、有害物质排放等问题，让很多PC用户担忧。

为了改变PC平台的应用环境，Intel对A TX 2.3标准进行了补充和完善，A TX 2.31标准增加了效能、节能和环保指标。

相比ATX 2.3标准，ATX 2.31标准改进了多项指标，在ATX 2.2版提升到ATX 2.3版时，Intel 取消了此前的PW-OK电路信号，而在ATX 2.31版规范上又重新加上了。

什么是计算机电源的功率因素（PFC）？时间在网上闲逛，看到一篇“计算机电源将要全部增加PFC功能”的文阅读了一下，感觉对PFC的解说不是很清晰，笔者恰好对PFC有那么，也不妨拿出来弄一“斧”。

机电源中的一个非常重要的参数——功率因素（PFC）往往容易被人们么什么是功率因素，功率因素有什么意义呢？因素表征着计算机电源输出有功功率的能力。

是能量的传输率的度量，在直流电路中它是电压V和电流A和乘积。

在里则要复杂些：即有部分交流电流在负载里循环不传输电能，它称为电谐波电流，它使视在功率( 电压Volt乘电流Amps)大于实际功率。

视在际功率的不等引出了功率因素，功率因素等于实际功率与视在功率的比交流系统里实际功率等于视在功率乘以功率因素。

因素=实际功率/视在功率电加热器和灯泡等线性负载的功率因素为1，许多设备的实际功率与视在值很小，可以忽略不计，而像容性设备如计算机的这种差值则很大、很近美国PC Magazine 杂志的一项研究表明计算机的典型功率因素为视在功率(VA)比实际功率(Watts)大50％！功率：即交流电压和交流电流的乘积。

示为：Ｓ＝ＵＩ中，Ｓ是额定输出功率，单位是ＶＡ（伏安）；Ｕ是额定输出电压，单如２２０Ｖ、３８０Ｖ等；Ｉ是额定输出电流，单位是Ａ。

功率包括两部分：有功功率（Ｐ）和无功功率（Ｑ）。

功率是指直接做功的部分。

比如使灯发亮，使电机转动，使电子电路工为这个功率做功后都变成了热量，可以直接被人们感觉到，所以有些人个错觉，即把有功功率当成了视在功率，孰不知有功功率只是视在功率，用式表示：ｃｏｓθ＝ＵＩｃｏｓθ＝ＵＩ•ＦＰ是有功功率，单位是Ｗ（瓦）；Ｆ＝ｃｏｓθ被称为功率因子，而线性负载时电压电流不同相时的相位差。

功率是储藏在电路中但不直接做功的那部分功率，用式表示：ｓｉｎθ＝ＵＩｓｉｎθＱ为无功功率，单位是ｖａｒ（乏）。

计算机和其它一切靠直流电压工作的电子电路，离开无功功率是根本无。

用户都认为计算机之类的设备只需要有功功率，而不需要无功功率。

电脑电源基本知识电脑电源是把220V交流电，转换成直流电，并专门为电脑配件配件如主板、驱动器、显卡等供电的设备，是电脑各部件供电的枢纽，是电脑的重要组成部分。

目前PC电源大都是开关型电源。

电源组成简单来讲：一个计算机电源主要由如下7部分组成。

电磁滤波器（EMI电路部分）。

Electromagnetic Interference电磁干扰一个电源通常包含不止一个电磁滤波器，第一个位于市电接入电源的位置，我们可以在一个电源的220V市电接口背后发现它。

其电路主要作用是滤除外界的突发脉冲和高频干扰，另一方面也会减少开关电源本身对外界的电磁干扰。

它的结构虽然简单，大都由X电容、Y 电容和变压器型电感组成，但却是电源中的重要设备，如果在这上面偷工减料的话，电源的屏蔽性能将大打折扣。

如果我们拿优质名牌电源和普通杂牌电源比较的话，你会发现大部分杂牌电源都缺少EMI电路，电源直接从市电引入PCB。

而这一点也就成为区分电源质量优秀与否的核心之一了。

此外，很多品牌优质电源为保证输入到整流电路中的电流的纯净，还都设计了第二道滤波电路。

此滤波电路同样也是由X电容、Y电容和变压器型电感组成，位置位于PCB上，靠近第一道EMI电路附近。

电源的保护器压敏电阻：压敏电阻是每个电源必不可少的元件，散布在PCB上，其作用是对电源提供保护。

它的原理基本和我们家里的保险丝类似，使用自我熔断方式切断电流。

整流滤波电路稍微学过一点电子电路的人都知道：交流转（脉冲）直流必须经过一个整流滤波电路。

最常见的就是由四个二极管和两个滤波电容组成的桥式滤波电路。

计算机电源通常都采用这种方式整流。

根据封装模式不同，计算机电源中常见的整流滤波电路常见的有两种：一种是独立四个二极管组成，另外一种将四个二极管封装在一起，称为“全桥”。

无论全桥还是独立二极管，所能承受的最低耐压和最大电流都是有限制的：耐压应不低于700V，最大电流应不小于1A。

开关变压器和开关三极管变压器我们最熟悉了，对，就是小时候我们拆的那种用漆包线缠绕起来的大铁疙瘩。

3C认证“3C”即“CCC”，英文名称为“China Compulsory Certificate”，中文名称为“中国国家强制性产品认证”，这是国家对低压电器、小功率电动机等19类132种涉及健康安全、公共安全的电器产品所要求的认证标准，它包括原来的CCEE（电工）认证、CEMC（电磁兼容）认证和新增加的CCIB（进出口检疫）认证，三者分别从用电的安全、电磁兼容及电波干扰、稳定方面作出了全面的规定标准，是国际准则和国际惯例接轨的一项重大举措。

3C认证标准中包括有一项新增加的PFC（谐波电流限制）电路考核指标，它是专门针对谐波电流问题而制定的。

由于半导体变流技术的发展，人们对电能的利用效率得到了大幅地提高，但大量的开关电源和晶闸管的使用也导致了谐波电流的产生。

谐波电流具有十分严重的危害性，它一方面加重了电网中线负担，大量非线性负载产生的谐波电流将流过中线造成中线过负荷，严重情况下将烧毁中线，引发火灾；另一方面它又加重了电网高压电容的负担，电网用户变压器一般都接有高压电容用以滤除电网高频干扰，而高频的谐波电流流过电容将使温度上升甚至发生爆炸；另外，谐波电流还能引起电网电压波形畸变，从而影响其他电器产品你的稳定运行。

而PFC不但对180V—265V间的电压波动有完全的控制能力，可对电压的稳定起到保护和控制作用，还可避免由于不稳定电流而引起的各种电脑故障，能完全避免谐波电流带来的危害，有效提高公用电网的纯洁度，从而大幅提高电源的安全性能，并使用户利益得到切实保障。

不过由于PFC电路的应用，每个PC电源将需要增加10—15元人民币的生产成本。

2、FCC认证（这张图片当中包含了多种认证，下面一些认证就不在一一列举）FCC：美国联邦通信委员会。

FCC是一家独立的政府机构，直接对美国国会负责，于1934年由COMMUNICATIONACT建立，它负责常规的州际、国际通信，如：电视机，电线、卫星、电缆方面的工作，涉及美国50多个州、哥伦比亚以及美国所属地区，为确保与生命财产有关的无线电和电线通信产品的安全性，FCC委员会调查和研究产品安全性的各个阶段以找出解决问题的最好方法，同时FCC也包括无线电装置、航空器的检测等等。

电脑电源常见认证
常见的电脑电源认证有以下几种：
1. UL认证：由美国安全实验室（Underwriters Laboratories）
颁发的认证，验证产品的安全性能和符合性。

2. CE认证：欧洲认证标准，标志着符合欧盟的安全、健康、
环保和消费者保护等要求。

3. FCC认证：由美国联邦通信委员会（Federal Communications Commission）颁发的认证，验证产品的电磁
兼容性，确保不干扰其他电子设备。

4. CB认证：国际电工委员会（IEC）颁发的全球认证，符合
CB认证的产品通过测试后，可以在世界范围内销售。

5. RoHS认证：禁用有害物质指令，限制电子产品中的铅、汞、镉、六价铬、多溴联苯以及多溴联苯醚等物质的使用。

6. 80 PLUS认证：电源能效认证，评估电源在不同负载下的能量利用效率，以及符合不同级别的能效标准。

7. EPEAT认证：电子产品环境评估工具，评估产品的环境友
好性和可持续性。

这些认证可以确保电脑电源的安全性、性能和环保性，消费者在购买时可以参考这些认证标志。

电源线3c认证标准电源线3C认证标准。

电源线是连接电器设备和电源的重要组成部分，其质量直接关系到电器设备的安全性和稳定性。

为了保障电源线的质量和安全性，我国对电源线实施了3C认证标准，以确保电源线符合国家相关的安全技术要求，保障消费者的人身和财产安全。

首先，电源线的3C认证标准是指符合我国强制性产品认证制度的强制性产品认证。

电源线的3C认证标准主要包括GB 5023.3-2008《额定电压450/750V及以下电子线》、GB 5023.7-2008《额定电压450/750V及以下橡套电缆》等国家标准。

这些标准规定了电源线的额定电压、导体材质、绝缘材料、外护套材料、耐压性能、耐热性能等重要技术指标，以确保电源线在正常使用条件下的安全性和可靠性。

其次，电源线的3C认证标准是保障消费者的权益和安全的重要手段。

通过3C认证，消费者可以更加放心地购买和使用符合国家标准的电源线，避免购买到假冒伪劣产品，保障自身的人身和财产安全。

同时，3C认证标准也可以促进电源线行业的健康有序发展，提升整个行业的竞争力和发展水平。

再次，电源线的3C认证标准是企业生产经营的法定责任和义务。

企业必须严格按照国家标准生产电源线，并申请3C认证，确保产品的质量和安全性。

只有通过了3C认证的电源线才能进入市场销售，否则将受到法律的制裁。

这样一来，企业将会更加注重产品质量和安全，提高产品的竞争力和市场占有率。

最后，电源线的3C认证标准是我国电源线行业不断发展和进步的重要保障。

通过3C认证，可以提高电源线产品的整体质量水平，推动行业技术的不断创新和进步，提升企业的技术实力和竞争力。

同时，3C认证也可以促进国内外电源线产品的贸易往来，提高我国电源线产品在国际市场上的竞争力和地位。

综上所述，电源线的3C认证标准对于保障消费者的权益和安全、促进企业的健康发展、推动行业的技术进步和提高国内电源线产品的国际竞争力具有重要意义。

我们应该更加重视和关注电源线的3C认证标准，确保购买和使用符合国家标准的电源线，共同维护消费者的权益和安全，促进电源线行业的健康有序发展。

3C认证电压范围1. 什么是3C认证？3C认证是中国强制性产品认证（China Compulsory Certification）的简称，也被称为中国3C认证。

该认证制度是根据《中华人民共和国产品质量法》和《中华人民共和国强制性产品认证条例》等法律法规实施的，旨在保护消费者的生命安全和身体健康，维护国家安全、加强质量监督管理。

通过3C认证，产品可以进入中国市场销售。

对于需要进行3C认证的产品而言，如果没有取得合格的3C认证标志，将无法在中国市场上销售或使用。

2. 电压范围与3C认证在进行3C认证时，电压范围是一个重要的考量因素之一。

不同类型的电器设备具有不同的工作电压范围，在进行3C认证时需要符合相应标准。

例如，家用电器通常使用交流220V电源，在进行3C认证时需要确保设备能够正常工作并符合安全标准。

如果设备能够适应更广泛的电压范围（如110V-240V），则可以更好地满足用户需求，并在不同地区销售。

另外，一些特殊类型的电器设备可能具有更高的工作电压，如工业设备、高压电器等。

这些设备在进行3C认证时需要满足更严格的要求，以确保其安全性和稳定性。

3. 3C认证电压范围的测试方法为了确定产品是否符合3C认证标准中规定的电压范围要求，需要进行相应的测试。

3.1 静态耐压试验静态耐压试验是评估产品在额定电压下是否能够正常工作，并且不会发生破损或危险情况。

该测试通常包括以下步骤：1.将产品连接到额定电源，并使其正常运行。

2.在额定电压下持续一段时间（通常为数小时）观察产品是否正常运行，并检查是否存在异常现象。

3.在测试结束后，对产品进行外观检查，确保没有破损或其他安全隐患。

3.2 动态耐压试验动态耐压试验是评估产品在额定电压范围内是否能够承受瞬时过载或短路等异常情况，并且不会引发火灾或其他危险。

该测试通常包括以下步骤：1.将产品连接到额定电源，并使其正常运行。

2.在额定电压范围内进行瞬时过载或短路测试，以模拟实际使用中可能发生的异常情况。

电源认证项目1 CCEE认证CCEE是中国电工产品安全认证委员会的英文简称，它是我国惟一的电工产品安全认证机构。

CCEE认证是关于电工产品的强制性认证标准，即凡是在我国市场上销售的电子产品都必须被强制通过这一认证，否则不能在市场上出售。

CCEE认证为白底绿色图案，由代表中国和长城的符号组成，所以通常又被称为长城认证。

2 FCC认证FCC是一项关于电磁干扰的认证。

电源在工作时内部会产生较强的电磁干扰。

如果不加以屏蔽就可能对显示器、主板和其他电器设备造成影响，甚至给人体带来危害。

所以国际上对电磁干扰有严格的规定，通用的标准有FCC-A工业标准和FCC-B民用标准两种，只有符合后者的电源才是安全无害的。

3 UL认证UL(保险商试验所)是美国最具权威性、非盈利性的民间安全测试机构，它主要对各种设备、系统和材料进行安全性试验和检查，确认是否对生命财产存在危险，并将检验结果公布出来。

UL出版了几百种标准，其中大多数被ANSI(美国国家标准协会)所采纳。

总体来说，UL标准可以分为: 对产品结构的要求、对产品使用的原材料的要求、对产品使用的元器件的要求、对测试仪器和测试方法的要求、对产品标志和说明书的要求等。

现在UL认证已成为全球最严格的认证之一。

4 CSA认证CSA是加拿大标准协会的简称，它是加拿大首家专门制定工业标准的非盈利性机构，也是世界上最著名的认证机构之一。

在北美市场上销售的电子、电器等产品都要取得CSA安全方面的认证。

该标准主要对产品、工艺、材料的测试手段、服务的安全性和材料等方面作出了规定。

5 CE认证CE就是“欧盟”拉丁文的缩写，它是欧盟所推行的一种证明产品符合其指定要求的合格产品标志。

CE标志是强制性的通行证，也是电源生产制造的基本认证标准之一，它要求电源产品必须保护使用者的健康安全及符合环保基本要求。

考核电源的指标一般来讲，电源的安全认证以德国基于1EC-380标准制定的VDE-0806标准最为严格，我国的国家标准则是GB4943-1995《信息技术设备(包括电气设备)的安全》。

电子产品3C认证说明一、什么是3C认证3C认证是“中国国家强制性产品认证（China Compulsory Cerlification）”的简称。

二、C认证的实施机构3C认证是由CQC（中国质量认证中心）和CEMC（中国电磁兼容认证中心）两家认证机构负责实施。

三、3C认证的实施时间根据国家认证认可监督管理委员会《关于实施强制性产品认证制度有关问题的通知》（国认证[2001]30号）规定，新的国家强制认证制度自2002年5月1日起开始实施，自2003年5月1日起强制实施（使用CCC证书，新证书）。

老制度自2003年5月1日起废止(停止使用CCEE、CCIB等证书，旧证书)。

2002年5月1日至2003年4月30日为新旧证书并存期，在此期间，停止CCEE、CCIB认证四、3C认证与CCEE、CCIB、EMC认证的比较CCEE、CCIB是安全性认证，EMC是电磁兼容性认证，3C认证是将以上认证三合一。

与CCEE、CCIB比较，除安全性外，重点为EMC（包括辐射干扰，传导干扰，PFC）。

五、什么是PFCPFC是“功率因素调整（Power Factor Correct）”的意思。

通常使用220V市电是正弦波交流电，流过阻性负载的电流也是一个同相位的正弦波，但由于电源整流器是非线性元件，使输入的交流电流产生畸变，呈脉冲状，造成的严重后果是谐波对电网的危害作用，变电设备损坏，电能效率降低，能源浪费；在三相电路中，中线流过三相三次谐波电流的叠加，使中线过流而损坏等等。

PFC，简单地说，就是提高电能转换效率，减少对电网及设备的危害。

PFC通常又分为被动式和主动式：被动式PFC是利用电感导直流阻交流的特性，拉动电流的波形相位向电压波形靠拢。

这种方法比较简单，成本低，但尺寸大，重量大，难于得到高功率因数，电感和电容之间有大的充放电电流等。

主动式PFC是根据采样的电压波形，通过一个独立的PFC电路调整电流波形相位使其与电压波形保持一致，这种方法效率高，功率因素可达0.97~0.99，且体积小，重量轻，电源可在较宽的输入电压范围（如90~264V AC）和宽频带下工作，但成本较高。
