红外报警器设计方案红外报警器是一种常见的安防设备，主要通过红外线感应人体或物体的移动来发出报警信号。
下面我们将介绍一个红外报警器的设计方案。
一、硬件设计：1. 红外传感器：选择一款高灵敏度、稳定性好的红外传感器，可根据需要选择单向、双向感应器。
2. 控制电路：使用单片机来控制红外传感器和报警器之间的通信和协调工作。
选择适合的单片机并编写相应的程序。
3. 报警器：可以选择蜂鸣器或闪光灯来作为报警器。
根据需要，也可以选择同时使用蜂鸣器和闪光灯。
4. 电源：选择适合的电源供电，可以使用直流电源或锂电池进行供电。
二、软件设计：1. 红外传感器控制程序：编写红外传感器的驱动程序，用于控制传感器的工作模式和参数设置。
2. 报警逻辑程序：编写报警逻辑程序，当红外传感器检测到有人或物体移动时，触发报警器的报警信号。
3. 报警器控制程序：编写报警器的控制程序，用于控制报警器的开关和报警信号的输出。
三、硬件连接：1. 将红外传感器连接到单片机的输入引脚，以读取传感器的信号。
2. 将报警器连接到单片机的输出引脚，以触发报警器的工作。
3. 将电源连接到单片机和其他电路的相应引脚，以提供稳定的电源供电。
四、功能扩展：1. 灵敏度调节：根据需要，可以在电路中加入灵敏度调节电路，以实现对红外传感器的灵敏度进行调节。
2. 报警延时：可以在报警逻辑程序中加入延时功能，即当触发报警后，可以设置一段时间内不再重复触发报警，以避免不必要的干扰。
五、测试和优化：1. 完成硬件和软件的设计后，需要进行测试和优化，确保红外报警器的性能和稳定性。
2. 可以通过改变灵敏度、延时等参数来对红外报警器进行调试和优化，使其在实际应用中达到较好的效果。
以上是一个简单的红外报警器设计方案，设计者可以根据自己的需求和实际情况进行相应的修改和完善。
设计过程中需要考虑安全性、稳定性和易用性等因素，确保红外报警器在使用中能够准确、可靠地发挥作用。
红外报警系统设计方案红外报警系统设计方案红外报警系统是一种常见的安防设备，它通过感应红外线辐射来检测目标物体的存在。
下面是一个红外报警系统设计的方案。
1. 系统框架红外报警系统主要由红外传感器、控制器、报警装置和用户界面组成。
红外传感器用于检测目标物体的红外辐射，控制器对传感器的信号进行分析和处理，当检测到异常时触发报警装置发出警报。
2. 红外传感器选择合适的红外传感器是设计系统的基础。
传感器应具有高精度、高稳定性和广泛的监测范围。
一般常用的红外传感器有主动式和被动式两种。
主动式红外传感器通过发射和接收红外线来检测目标物体，而被动式红外传感器则只接收红外线。
根据具体需求选择适合的传感器类型。
3. 控制器控制器是系统的核心部分，通过接收红外传感器的信号来进行分析和处理。
控制器应具备快速响应、可靠性高且具有一定的智能化。
建议使用微控制器或嵌入式芯片来实现控制器功能，这样可以方便进行编程和功能扩展。
4. 报警装置报警装置是系统的功能之一，当控制器检测到异常时，会触发报警装置发出声音或光信号进行报警。
一般常用的报警装置有声光报警器、警报灯等。
根据具体情况选择适合的报警装置类型。
5. 用户界面用户界面是系统的另一个重要组成部分，它提供了用户与系统交互的方式。
用户界面可以使用LCD显示器或LED灯来显示系统的状态和报警信息。
同时，还可以添加按键或触摸屏等输入设备，以方便用户设置系统参数和查看报警记录。
总结：通过合理的设计和搭配，红外报警系统可以实现对目标物体的准确监测和及时报警。
在设计过程中，需要根据实际需要选择适合的红外传感器、控制器、报警装置和用户界面等组件。
在安装和使用过程中，还需要考虑系统的可靠性和稳定性，避免误报和漏报的情况发生。
消防红外对射设计规范篇一：红外对射系统概述目录1. 概述2. 系统组成3. 系统设计依据4. 系统控制中心5. 系统控制中心技术要求6. 系统技术要求7. 售后服务及培训8. 建成后应达到的效果9. 整体工程预算表1.概述随着社会经济和科学技术的飞速发展，特别是计算机网络的发展，人们对安全技术防范的要求也越来越高。
为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪将会成为安全防范领域的发展方向。
二十世纪八十年代末到九十年代中期，随着各种新型安保观念的引入，社会各部门、各行业及居民小区纷纷建立起了各自独立的闭路电视监控系统或联网报警系统。
在银行、通讯、电力等国家重点部门，联网报警网络已基本形成，对预防和制止犯罪、维护社会经济的稳定起到了重要作用。
计算机系统的应用、普及，网络通讯技术及图像压缩处理技术以及传输技术的快速发展，使得安全技术防范行业能够采用最新的计算机、通讯和图像处理技术，通过计算机网络传输数字图像，可为实现远程图像监控及联网报警系统提供高效可行而且价格低廉的解决方案。
根据“可靠性、实用性、先进性和经济性”相结合的设计指导思想，同时根据天一方中商业楼安全防范系统的实际要求：对大楼周边进行有效的监测。
通过实施该红外监测系统，实现数字化、智能化的内部管理，同时，保障整个大楼的安全运作。
设备选型应实际考虑大楼的实际要求和客观条件，在现有条件和承受能力上首先选用性能可靠的设备和器材，同时严格避免重复购置或无用购置。
基于以上要求，初步确定了此安全防范系统的设计方案。
该方案应及时交于甲方或工程承接商进行审定，并按照甲方意见及时进行调整和修改，以确保该方案的最大可实施性。
2.系统组成2.1前端设备位置分布：<请依据实际情况设置红外对射器位置分布图> 2.2主监控室2.2.1物业的传达室设置为主监控室。
主监控室配置报警主机设备进行监控操作。
(2023)红外线防盗报警器课程设计报告(一)课程设计报告：2023红外线防盗报警器一、课程背景随着社会的不断发展，人们对于安全性的需求逐渐增强。
防盗与报警一直是人们关注的话题。
因此，本课程通过学习红外线技术，设计并制作红外线防盗报警器。
二、课程目标1.了解红外线传感器的基本原理和应用；2.掌握数字电路的基本知识和相关电子器件的使用方法；3.学会使用通用硬件设备和软件进行电路搭建和编程；4.能够独立设计和制作红外线防盗报警器，并能实现相关功能；5.增强对安全防范的意识和科技创新的能力。
三、课程内容1.红外线技术的基本原理和应用；2.模拟和数字电路的基础知识；3.红外线传感器的选用和电路设计；4.防盗和报警电路的构建；5.MCU程序设计与调试；6.实际调试和优化。
四、课程步骤1.学习理论知识，掌握相关电路知识和编程功底；2.搭建防盗报警器电路板，调试电路连通性；3.编写MCU程序，实现防盗报警功能；4.完成实验调试并进行优化。
五、预期成果1.成功制作并调试出红外线防盗报警器；2.实现相关防盗和报警功能，反应准确；3.掌握数字电路的基本知识，进一步提升编程能力；4.提高安全防范意识，增加科技创新能力。
六、课程评价方式根据学生课程表现、作业、实验票据及实验成果进行评价。
七、课程总结通过本课程的学习，学生们对硬件、软件以及传感器的使用有了更深入的了解，理论结合实践，动手实践能力得到提高。
同时，通过研发红外线防盗报警器，加强了对安全问题和创新思维的认识和掌握。
八、课程拓展为了进一步拓展学生的应用技能，可以在本课程的基础上，开设相关的拓展课程，例如：1.根据学生的兴趣和专业，继续深入学习物联网技术、机器人、自动化控制等领域，拓宽应用方向；2.关于红外线技术的其他应用，如远程控制、遥控器等；3.引导学生完成项目研究和论文发表，培养创新能力和科研实践经验。
九、课程参考资料1.《电子工程基础》；2.《单片机应用设计》；3.《红外线技术原理与应用》。
一、任务与要求：本设计（论文）课题来源及应达到的目的：红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。
此类装置设计的要点：其一是能有效判断是否有人员进入；其二是尽可能大地增加防护范围。
当然，系统工作的稳定性和可靠性也是追求的重要指标。
至于报警可采用声光信号。
本设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：★查阅防盗报警方面的相关资料，了解此方面的发展状况；★掌握红外发送与接收技术；★采用脉冲式发射以尽量增加作用范围；★考虑抗干扰措施；★采用合理的声光报警方案；★设计、实现该系统；★撰写设计报告。
二、分析此类设计的要点在于红外线信号的发射与接收部分，由于目在市场上常用的红外线发射器件和接收器件都具有频率选择性，因此要想得到较好的传输距离和稳定的性能，必须将驱动红外线发射管工作的振荡电路频率调整在红外发射器件的工作频率附近，现大部分产品的频率为 38KHz，我们在设计该电路时，也是让其555电路组成的振荡器工作在38KHz附近。
至于接收电路，作为报警工作的话，没有像红外线通讯那样要精确地还原出发射端发射的每一个数据，因此相对来说，要求可以放宽一些，设计时可以通过低通滤波，加倍压整流等措施，将发射的红外线信号转变成用于控制的直流控制电压，可以理解为：当有红外线信号收到时输出一个高电平信号，如果有人阻断了红外线信号，输出一个低电平信号，后续电路通过这个低电平信号启动报警。
从实际的效果来看，报警信号必带有锁存功能，即当有人进入设防区域后报警信号就被锁住即使人离开，报警也将继续，直到人为的按动复位键才停止报警。
三、原理图图片1555电路作为发射振荡器方案电路图[点击原始大小查图片1555双音报警电路红外线探测防盗报警器电路设计发布:2011-09-01 | 作者: | 来源: luliangchao | 查看:593次 | 用户关注： 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
目录第一节客户需求 (2)第二节防盗报警系统设计依据 (2)第三节：系统概述 (3)3.1设备布置 (4)3.2设备连接 (4)3.3系统供电 (4)第四节：系统功能 (5)4.1报警功能： (5)4.2主要设备性能指标 (5)第一节客户需求周界安全防范报警系统要求做到：1.周界全面设防，无盲区和死角；2.探测设备抗不良天气环境干扰能力强；3.防区划分适于报警时准确定位；4.报警中心具备语音/警笛/警灯提示；5.翻越区域现场报警，可实现同时发出警笛/警灯、警告；6.报警中心可控制前端设备状态的恢复；7.进行报警中心报警状态、报警时间记录；8.可对事件记录进行打印。
第二节防盗报警系统设计依据我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范，包括：1、民用建筑电气设计规范 JGJ/T16-922、中国电气装置安装工程施工及验收规范 GBJ232-823、建筑与建筑群综合布线系统工程设计规范 CECS 72.954、系统接地分型式及安全技术要求 GB14050-935、 IEEE 电气及电子工程师学会－民用建筑闭路技术电视系统工程技术规范6、安全防范工程程序与要求 GA/T75-947、安全防范工程费用概预算编制办法 GA/T70-94第三节：系统概述报警子系统主要由主动红外对射探测器、对射安装支架、报警控制主机、控制键盘、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。
各报警点可以任意控制其布撤防，该子系统采用先进、成熟的传感技术和信号分析技术，对企图翻越围墙的行为实施打击控制，以确保小区住户的安全。
3.1设备布置目前根据实地情况，在周界安装室外三光束红外对射探测器，共计12组，全部选用艾礼富ABE三光束对射，室内采用光电烟雾探测器。
当布防时如果有人侵入或者室内发生大量可燃气体时则发生报警，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发报警信号，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。

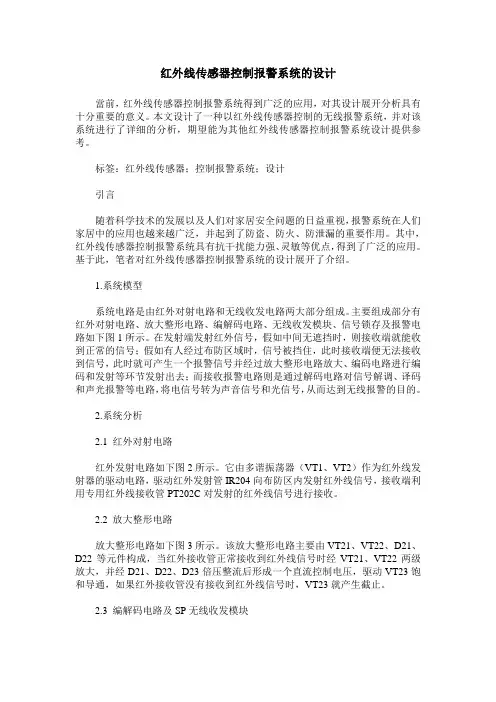

红外线传感器控制报警系统的设计當前，红外线传感器控制报警系统得到广泛的应用，对其设计展开分析具有十分重要的意义。
