1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。
2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。
3职责质管部负责推拉力计的管理工作,检验员实施具体操作。
4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。
4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。
4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。
仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。
将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。
将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。
施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。
4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。
５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。
则，读数为27*２。
５+估值=67。
5N+估值，估值2。
5＊0.6＝1。
5Ｎ，则正确读数为67。
5+1。
5=69N。
5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。
推拉力计操作作业指导书操作作业指导书：推拉力计一、简介推拉力计是一种用来测量物体受到的推力和拉力的仪器。
它由主体部分和测力笔组成，通过施加力量并测量其大小来判断物体所受力的大小。
本操作指导书将详细介绍推拉力计的操作步骤和注意事项。
二、准备工作1. 确保推拉力计处于正常工作状态。
检查仪器主体和测力笔是否完好，如有损坏或异常，请联系维修人员。
2. 将推拉力计放置在稳固的平面上，确保仪器不会晃动或滑动。
3. 确保工作区域干净整洁，远离杂物和易燃物品。
三、操作步骤1. 握住推拉力计主体部分，并将测力笔方向对准待测物体。
2. 缓慢施加力量，保持力量的方向与测力笔的方向一致。
同时，观察推拉力计上的刻度，记录下所施加的力量大小。
3. 推力测量：推动物体，直到施加的推力达到所需数值。
注意力量的平稳施加，避免突然用力。
4. 拉力测量：将测力笔固定在待测物体上，然后逐渐向后拉动物体，直到施加的拉力达到所需数值。
同样需要保持力量的平稳施加。
四、注意事项1. 操作时要保持稳定的姿势，避免身体晃动对测量结果产生影响。
2. 施加力量时要平稳持续，避免猛力或突然改变力量的方向。
3. 在测量过程中要注意力量的大小，避免超出推拉力计的测量范围。
4. 若在操作过程中出现测力笔或主体部分松动或脱落的情况，应立即停止使用，并及时联系维修人员进行修复。
5. 操作结束后，将推拉力计放置在安全的位置，并做好清洁和维护工作。
五、常见问题及解决方法1. 为什么推拉力计的测量结果不准确？可能是由于推拉力计受到外界干扰，比如地面不平或操作者姿势不正确。
应尽量选择平整的工作区域进行测量，并保持正确的操作姿势。
2. 推拉力计是否需要定期检修？是的，推拉力计作为一种精密仪器，需要定期进行维护和校准。
请按照推拉力计的说明书上的要求参考操作人员进行维修和校准工作。
六、总结本操作指导书介绍了推拉力计的操作步骤和注意事项。
在使用推拉力计时，操作者应注意力量的平稳施加和正确的姿势，以确保测量结果的准确性。

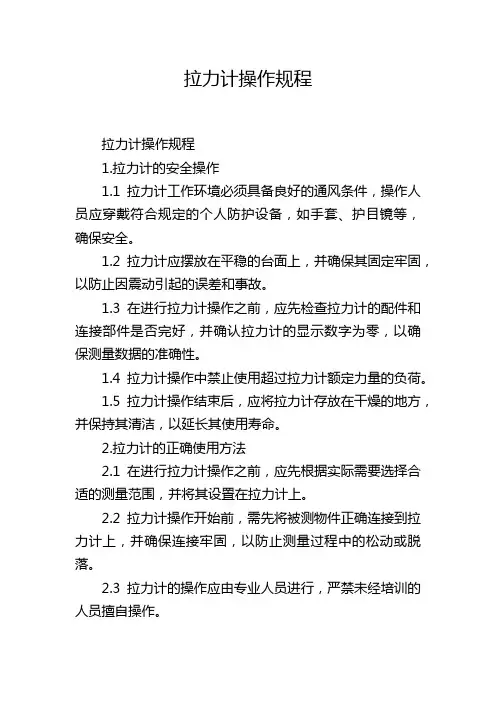

拉力计操作规程拉力计操作规程1.拉力计的安全操作1.1 拉力计工作环境必须具备良好的通风条件，操作人员应穿戴符合规定的个人防护设备，如手套、护目镜等，确保安全。
1.2 拉力计应摆放在平稳的台面上，并确保其固定牢固，以防止因震动引起的误差和事故。
1.3 在进行拉力计操作之前，应先检查拉力计的配件和连接部件是否完好，并确认拉力计的显示数字为零，以确保测量数据的准确性。
1.4 拉力计操作中禁止使用超过拉力计额定力量的负荷。
1.5 拉力计操作结束后，应将拉力计存放在干燥的地方，并保持其清洁，以延长其使用寿命。
2.拉力计的正确使用方法2.1 在进行拉力计操作之前，应先根据实际需要选择合适的测量范围，并将其设置在拉力计上。
2.2 拉力计操作开始前，需先将被测物件正确连接到拉力计上，并确保连接牢固，以防止测量过程中的松动或脱落。
2.3 拉力计的操作应由专业人员进行，严禁未经培训的人员擅自操作。
2.4 拉力计操作过程中，应逐渐施加力量，以避免突然施加过大的力量造成不可逆的损坏。
2.5 在测量过程中，应随时观察拉力计的显示数字，并记录下测量数值。
2.6 在测量完毕后，应缓慢减小施加在被测物件上的力量，然后将拉力计拆卸，并记录下测量结果。
3.拉力计的维护保养3.1 拉力计每次使用完毕后，应先用干净的布擦洗其表面，以保持其清洁。
3.2 拉力计的维护保养应定期进行，包括清理拉力计的内部和外部杂物，并检查其零件是否磨损，如发现磨损严重的零件应及时更换。
3.3 拉力计的显示器和操作按钮应经常检查并保持良好的工作状态。
3.4 拉力计存放时，应注意避免与湿度高、腐蚀性物质接触，以防止拉力计受到损坏。
4.拉力计的校准和验证4.1 拉力计应定期进行校准，在校准过程中应严格按照相关标准进行操作。
4.2 校准过程中，应使用已经标定的负荷，分别施加于拉力计上，然后比对显示数字与已知负荷的差异，以判断拉力计的准确性。
4.3 拉力计的校准结果应进行记录并保存，以备参考和验证。
推拉力计操作指导书1．仪器名称推拉力计2．仪器型式AEF-20型推拉力计3．仪器名称代号无4．适用范围适用于本司推拉力计之操作，校正，保养。
5．具体操作步骤5．1推拉力计构造拉力头各种连接头及加长杆读数表盘复位按钮推力头5．2具体使用步骤5．2．1首先根据需要装上相应的测试接头，如测拉力则使用如上图所示左边拉头，测试推力则用右边边推力头或根据需要选用盒内之接头。
5．2．2装好相应的接头后归零检查，观察表盘批针是否指在0刻度处，如无则拧动表盘使表盘指针指在0刻度处。
5．3推拉力计读数方法：5．3．1最小读数为200g即每一小格值为200g。
5．3．2刻度之读法如上图指针指于第十三格上则读数为：13X200g=2600g=2.6kg,读数完毕按下复位键复位，表盘指针自动回复到0刻度处，可继续进行下一个产品测试。
5.4测试方法握手方向拉力测试拉力方向如图所示双手紧握拉力计后，然后向后拉，直至所测端子片拉脱为止，观察表盘指针所指刻度即为所测之拉力值。
握手方向推力方向如图所示用手紧握推压力计后，用力向前推，直至推到目的地为止，观察表盘指针所指刻度即为所测之推力值。
读数完毕按下复位键复位，表盘指针自动回复到0刻度处，可继续进行下一个产品测试。
6．注意事项6．1细心擦试干净表面之脏污，灰尘等。
6．2应避免拉力计的碰撞，及跌撞。
6．3避免推拉力计在冲击，振动的环境中使用。
7．4保管时，必须将连接头取下，并加上防锈油。
7校正7.1每半年校正一次。
7．2取自校方式，如有必要时视情况可送外校。
7．3由取得校正资格人员来执行。
7．4本司执行综合精度校正，即以法码校正。
7．5检查表盘，各按键等是否有损坏，功能是否失效等。
7．6校正点校正项目标准值(g) 允许误差(g)A 5000 50B 10000 50C 15000 100D 20000 1008．保养8.1每月保养作业必须执行一次。
8.2校正记录记录于“仪器愎历卡”并呈报上级主管。
山度拉力计 Prepared on 24 November 2020SJV-5K 配套SH-500数显推拉力机操作说明 一、SH-500推拉力计操作1. 开机、关机操作在关机状态下按键开机。
在开机状态下按键关机。
2. 清零 开机后待读数稳定按键清零。
3. 测试模式选择开机后默认模式为实时跟踪模式，显示窗上没有“PEAK ”字样，按键进行模式选择，按一次显示窗上显示“PEAK ”字样为峰值保持模式，仪器读取的数值为测试过程中的最大荷重值；再按一次键显示窗上显示“AUTOPEAK ”字样为自动保持第一峰值保持模式，仪器读取的数值为测试过程中的承受的第一个最大荷重值。
注：做磁芯测试时一般选择峰值保持模式。
4. 计量单位选择按键切换测试力值的单位。
本机可进行“N ”、“Kgf ”、“Lbf ”三种单位的切测试时请将被测物和推拉力计置成一直线再执行测试，保证测试时得到正确的荷重值。
二、SJV-5K 电动立式机台操作1. 开机、关机操作将电源开关旋到“开”位置，电源灯亮；测试完毕则将电源开关旋到“关”位置。
2. 速度设定本机设有五档测试速度设定（1档=10mm/min 、2档=20mm/min 、3档=30mm/min 、4档=40mm/min 、5档=50mm/min ）注：我司做磁芯强度测试一般选2档。
3. 测试操作SJV-5K 机台外观图 SH-500推拉力计外观图 SH-500显示窗示意图将手动、自动选择开关切换到手动位置，则按住上升或下降按钮机台工作进行测试，松开按钮机台停止工作。
将手动、自动选择开关切换到自动位置，则按一下上升或下降按钮机台工作进行测试，按停止按钮机台停止工作。
（为保证安全，做磁芯强度测试时应选择手动档进行测试。
）注：一、本试验机为磁芯强度测试专用，未经同意不得作其它材料样品的测试。
二、SJV-5K配套SH-500数显推拉力机最大测试负荷为500N，为保证设备完好本试验机只适合小磁芯（A尺寸≤25mm）的强度测试。

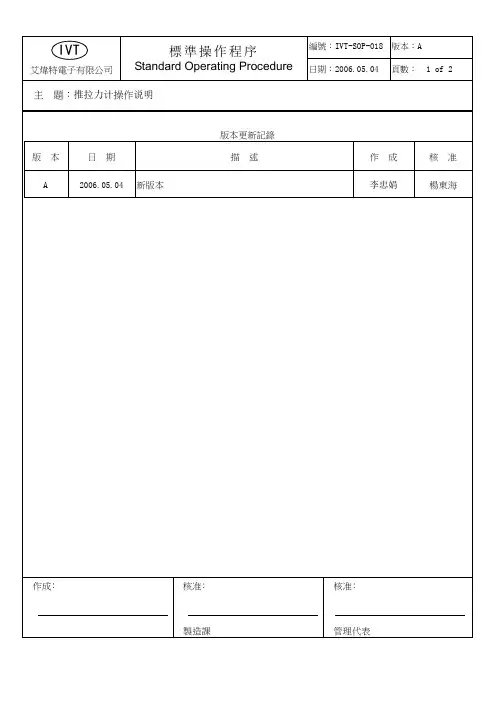

主題：推拉力计操作说明
1目的
1.1爲確保推拉力计的正確操作性與操作時效性.
2適用範圍
3定義: 無
4權責
4.1使用單位:負責保管、請修、使用、保養.
4.2製造課生技組:負責編寫操作說明書.
4.3文管中心:負責操作說明書的發行與保管.
5作業內容:
5.1操作步聚：
5.1.1.推压力测试时，则将配件装到“PUSH”端的中心轴上。
5.1.2.拉伸力测试时，则将配件装到“PULL”端的中心轴上。
5.1.3.测试前将“PEAK/TRACK”按钮轻轻压下，o符号旋转在“PEAK”位置，轻轻按下为归零，如
指针没有在刻度盘上的“0”，则要旋转表盖指针和“0”对准。
5.1.4.再重复按一下按钮确认是否归到零。
5.1.5.测试时将推拉力计安装在测试台上或双用稳固地握住进行测试（必须和被测物同一直线上，
否则无法取得正确的测量值，甚至会损坏推拉力计）。
5.1.
6.测试完成后观察刻度指针所指的位置为测试数值。
6 作業流程圖: 無.
7 參考文件: 無.
8 附錄：推拉力计各部件说明。

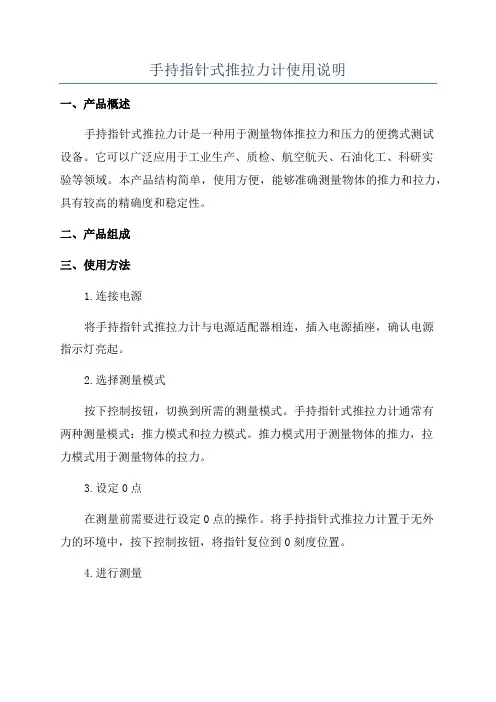

手持指针式推拉力计使用说明一、产品概述手持指针式推拉力计是一种用于测量物体推拉力和压力的便携式测试设备。
它可以广泛应用于工业生产、质检、航空航天、石油化工、科研实验等领域。
本产品结构简单，使用方便，能够准确测量物体的推力和拉力，具有较高的精确度和稳定性。
二、产品组成三、使用方法1.连接电源将手持指针式推拉力计与电源适配器相连，插入电源插座，确认电源指示灯亮起。
2.选择测量模式按下控制按钮，切换到所需的测量模式。
手持指针式推拉力计通常有两种测量模式：推力模式和拉力模式。
推力模式用于测量物体的推力，拉力模式用于测量物体的拉力。
3.设定0点在测量前需要进行设定0点的操作。
将手持指针式推拉力计置于无外力的环境中，按下控制按钮，将指针复位到0刻度位置。
4.进行测量将手持指针式推拉力计的推尺或拉尺与待测物体相连，适当施加力或拉力。
指针会随着受力的变化而偏移，同时指示器上显示的数字也会相应变化。
待测力的值可根据指针所指的刻度或指示器上显示的数字进行读取。
5.读取测量结果读取测量结果时，可以根据指针所指的刻度来判断力的大小，也可以读取指示器上显示的数字。
推力和拉力的单位通常为牛顿（N）或千克力（kgf），根据测量要求选择合适的单位。
六、注意事项1.在使用手持指针式推拉力计之前，首先要确保其外观完好无损，避免使用过程中发生意外事故。
2.推尺和拉尺应保持清洁，避免积尘和杂质影响测量准确度。
3.使用过程中应尽量保持手持指针式推拉力计垂直或水平，避免斜角测量引起的误差。
4.当手持指针式推拉力计的电池电量过低时，应及时更换新电池。
5.在测量前后，要进行设定0点和校准的操作，确保测量结果的准确性。
6.在存放和携带手持指针式推拉力计时，应放置在干燥、通风、阴凉的地方，避免与潮湿和高温环境接触。
7.长时间不使用手持指针式推拉力计时，应断开电源以保护设备，并妥善存放。
手持指针式推拉力计使用简单方便，但在操作过程中需注意安全和测量准确性。
推拉力计操作规程标题：推拉力计操作规程引言概述：推拉力计是一种用于测量物体受到的推力或拉力的仪器。
它在工程、物理实验以及其他领域中被广泛应用。
为了正确操作推拉力计并获得准确的测量结果，下面将详细介绍推拉力计的操作规程。
一、推拉力计的选择与准备1.1 选择合适的推拉力计：根据需要测量的力的范围和精度要求，选择适合的推拉力计。
推拉力计通常有不同的量程和精度选项，选择时应根据实际需求进行判断。
1.2 检查推拉力计的状态：在使用推拉力计之前，应仔细检查其外观是否完好，是否有明显的损坏或变形。
同时，还要检查推拉力计的刻度盘或数字显示是否清晰可读，以确保能够准确读取测量结果。
1.3 校准推拉力计：定期校准推拉力计是确保测量准确性的重要步骤。
校准可以通过将推拉力计与已知力进行比较来完成，或者使用专门的校准设备进行校准。
校准应由专业人员进行，以确保结果的准确性。
二、推拉力计的使用步骤2.1 准备被测物体：在进行测量之前，需要准备好被测物体。
确保物体表面干净，没有杂物或油脂，以免影响测量结果。
2.2 安装推拉力计：将推拉力计安装在合适的位置上，确保其与被测物体之间有充分的接触。
推拉力计的安装位置应尽量避免扭曲或不稳定的情况，以确保测量的准确性。
2.3 施加推力或拉力：根据需要测量的力的方向，使用适当的方法施加推力或拉力。
在施加力的过程中，要保持力的稳定，并避免突然施加或释放力，以免影响测量结果。
三、读取推拉力计的测量结果3.1 读取刻度盘上的测量值：如果推拉力计使用刻度盘进行测量，应准确读取刻度盘上的数值。
注意，有些推拉力计的刻度盘可能是非线性的，需要根据刻度盘上的标志进行相应的换算。
3.2 读取数字显示的测量值：如果推拉力计使用数字显示进行测量，应直接读取数字显示屏上的数值。
确保读取时视线垂直，并注意小数点的位置和单位。
3.3 记录测量结果：在进行测量之后，应及时记录测量结果。
记录时应包括测量时间、测量位置、施加的力以及测量结果等信息，以备后续分析和参考。
拉力计操作规程
1.仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。
仪表外圈刻度单位为“N”，内圈刻度单位为“KG”。
2.按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零。
3.根据测试需要，可选择峰值保持功能（记忆功能）。
将PEAK 按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。
将其旋到“TRACK”处时，则施力的力度为非记忆状态施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数。
4.使用完毕后，将配件卸下放到仪器柜内。
5.使用时施力的力度不可超过仪器的最大量程。
测试时，不可横向或斜向地向推拉力计杆施力。
本仪器为精密仪器，移动时应轻拿轻放。
操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时跌伤。
每月一次对仪器进行功能和外观进行检查及维护保养。
维护保养应包括以下内容：
a.检查仪器的准确度及指针是否可归零﹔
b.保持仪器的清洁，使用干净的软布清洁仪器表面。
电子式推拉力计操作规范1.设备使用前的准备：-检查设备是否完好，如有损坏或故障应及时报修或更换。
-确认设备与电源连接正常，并保持电压稳定。
-选择合适的传感器和夹具，确保满足测量要求。
2.校准和标定：-在使用前进行校准，以确保测量结果的准确性。
-定期进行标定，以保证设备的精确度并避免系统漂移。
3.安装和操作：-将推拉力计与测试台或测量装置相连接，并确保连接牢固。
-在进行测试前，确保被测物体的重量在推拉力计的测量范围内。
-使用正确的夹具夹紧被测物体，以防止意外脱落或滑动。
4.测量过程：-在开始测量前，先将推拉力计归零，以消除系统误差。
-缓慢施加或释放推拉力，确保测量的稳定性和准确性。
-注意观察仪表盘的读数，并记录相关数据。
5.安全注意事项：-在使用过程中，必须佩戴个人防护装备，如手套和护目镜。
-对于较大的推拉力，请确保设备和安全防护措施足够强大，以避免意外事故。
-请确保没有人员或物件靠近测量区域，以防止意外伤害。
6.维护和保养：-定期清洁设备，去除灰尘和污垢，以保持准确度和耐用性。
-对于长时间不使用的推拉力计，应储存在干燥、通风和防尘的环境中，以防腐蚀和损坏。
7.数据处理和分析：-将测量数据及时记录，确保数据的完整性和准确性。
-使用合适的软件或工具对数据进行处理和分析，以获得更全面的结论。
-创建相应的档案或记录，包括设备购买信息、校准和标定记录等。
最后，作为使用者，我们应该熟悉设备的技术参数和操作手册，并定期参加培训课程以保持操作的熟练度和知识更新。
只有严格按照操作规范进行推拉力计的使用，才能确保准确的测量结果和安全的工作环境。
数显推拉力计操作规范
一、目的
为了帮助员工安全、有效的使用数显推拉力计进行生产作业，规范员工的操作步骤，减少人为误差，确保作业过程的一致性。
二、范围
适用于本公司数显推拉力计规范操作。
三、操作步骤
3.1测量前准备
3.1.1检查电源电量是否充足。
3.1.2安装测试头,选择适用的测试头附件或夹具并将它安装到测试杆上。
3.1.3延长棒的使用:若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与数显推拉力计需在同一直线上，否则将无法测得正确的荷重值
3.2测量
3.2.1按ON/OFF键开关电源，仪器自检完成后，仪器即可进入正常工作状态。
3.2.2选择合适的测试模式（负荷实时值/峰值保持/峰值保持自动延时）,按下“峰值”键显示“PEAK”字样，为峰值保持模式，“AUTO PEAK”为峰值保持自动延时解除模式，每按一次峰值键三种模式循环切换。
3.2.3按下“单位”键切换测试力值的单位（N、kg和lb三种）。
3.2.4按下“设置”键可进行上下限值、最小采集值、自动关机时间、峰值自动解除时间等设置
3.2.5将推拉力计固定在测试机台上,测试时请将被测试物和推拉力计成一条直线时再执行并读取其读数值。
3.2.6可多测几次取平均值并将数值记录到相应的位置。
3.2.7取下推拉力计及其探头收回到盒里放好。
四、注意事项及维护保养
4.1在使用数显推拉力计的过程中，请勿施加超过数显推拉力计最大测试范围的荷重，
以免造成损坏或故障。
4.2避免将指针式推拉力计保管或使用于低温、低湿、高温、高湿的环境中。
1、目的
为了安全使用仪器，延长仪器使用寿命，防止因人员操作不当而造成仪器损坏，保证仪器安全、正确使用。
2、范围
适用于本公司SH-500拉力机操作规范
3、权责
质量部检验员负责使用及日常的卫生保养。
4、内容
4.1操作程序
4.1.1测量前准备
1）检查电源电量是否充足；
2）安装测试头，选择适用的测试头附件或治具并将其安装到测试杆上；
3）测试样品前，按“去皮归零”键将显示屏数据归零。
4.1.2测量
D按“开机/关机”键打开电源，仪器自检完成后进入正常工作状态；
2）选择合适的测试模式,按下“峰值/保持”键显示“PEAK”字样，为峰值保持模
式,“AUTOPEAK”为峰值保持自动延时接触模式，每按一次峰值键模式循环切换；
3）选择合适的测量单位，按下“单位转换”键切换测试力值的单位（N、kg、1b三种）；
4）将所需测量的样品与附件或治具相连，直接读取显示屏数据结果，即可。
4.1.3测量结束后
测量完毕取下拉力机及其相关附件或治具，放回原处，按“开机/关机"键关掉电源。
4.2注意事项
4.2.1在使用拉力机的过程中，请勿施加超过拉力机最大测试范围的荷重，以免造成损坏或故障。
4.2.2测试时用力方向如图所示
5、相关文件
无不正璜的测试正香的二试不正确的测试
R-S0P13-QD-016-01
6、相关记录
《仪器设备点检、使用及维护记录》。
可编辑
精品
检测试设备作业指导书
QR76-3-2
设备编号：4 设备名称：推拉力计 保管部门：品管科
使用、保管规定：
1 目的
提供推拉力计的正确使用和维护方法。
2 范围
适合用於本公司的NK-50\NK-90指针式推拉力计的操作及维护保养。
3 各部分的名称及说明
3.1 推拉力计的各部分名称及说明，如图：
4 操作程序
4.1 仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。仪表外圈刻
度单位为“N”，内圈刻度单位为“KG”。
4.2 按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如
指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零。
4.3 根据测试需要，可选择峰值保持功能（记忆功能）。将PEAK按钮旋到
“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），
按一下“PEAK”按钮，指针会回到非记忆状态。将其旋到“TRACK”处时，
则施力的力度为非记忆状态。施力时，施力方向应与推/拉力轴成一条直线，读
可编辑
精品
数时应正面平视表盘刻度进行读数。
可编辑
精品
4.4 使用完毕后，将配件卸下放到仪器柜内。
5 注意事项、维护和保养
5.1 使用时施力的力度不可超过仪器的最大量程。测试时，不可横向或斜向地向
推拉力计杆施力。
5.2 本仪器为精密仪器，移动时应轻拿轻放。
5.3 操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具
松脱时跌伤。
5.4 每月一次对仪器进行功能和外观进行检查及维护保养。维护保养应包括以下
内容：
a.检查仪器的准确度及指针是否可归零﹔
b.保持仪器的清洁，使用干净的软布清洁仪器表面。
6 设备编号：NK-500型 范围：0-500N
