建筑构造4楼地面构造

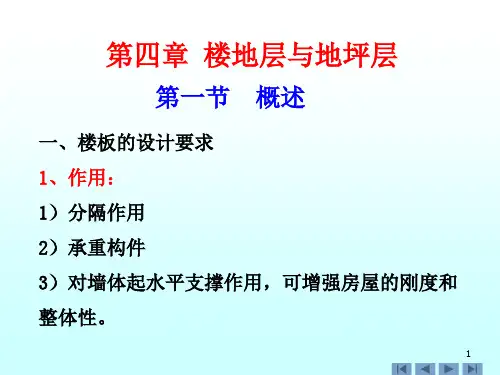

5.1楼板层的基本构成及其分类楼地面的基本构成（图5-1）楼板层：用来分隔建筑空间的水平承重构件，它在竖向将建筑物分成许多个楼层。

楼板层要求具有足够的强度和刚度；它还具有一定的隔声、防火、热工等功能。

楼板层一般由面层、结构层和顶棚层等几个基本层次组成。

地面层：分隔建筑物最底层房间与下部土壤的水平构件，它承受着作用在上面的各种荷载，并将这些荷载安全地传给地基。

地面层由素土夯实层、垫层和面层等基本层次组成。

图5-1 楼板层的组成1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。

面层对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。

根据各房间的功能要求不同，面层有多种不同的做法。

2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。

结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。

地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。

4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层，又称天花板、天棚。

其主要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用要求。

楼板的类型1、木楼板：采用木梁承重，上做木地板，下做板条抹灰顶棚。

具有自重轻、构造简单等优点，但其耐火性、耐久性、隔声能力较差，为节约木材，目前已很少采用。

2、砖拱楼板：可以节约钢材、水泥，但自重较大，抗震性能差，而且楼板层厚度较大，施工复杂，目前已经很少使用。

3、钢筋混凝土楼板：强度高，刚度好，有较强的耐久性和防火性能，具有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。

4、压型钢板组合楼板:是在钢筋混凝土基础上发展起来的，这种组合体系是利用凹凸相间的压型薄钢板作衬板与现浇混凝土浇筑在一起而形成的钢衬板组合楼板，既提高了楼板的强度和刚度，又加快了施工进度。

01J304 楼地面建筑构造（完整）一、引言本文档旨在介绍楼地面建筑构造的相关知识。

楼地面作为建筑的重要组成部分，对建筑的承载能力、稳定性、隔音性等有着重要影响。

在本文档中，我们将涵盖楼地面的构造原理、施工材料、施工过程、技术要点等内容，以帮助读者全面了解楼地面建筑构造。

二、构造原理1. 楼地面的作用楼地面不仅仅是为了走在上面，它还具有以下功能：•承重：楼地面需要能够承受楼上的荷载，包括人员、家具、设备等。

•分隔：楼地面需要有效隔开上下层的声音和震动，以提供舒适的生活和工作环境。

•隔热：楼地面需要具备隔热能力，以减少能量损失。

•防水：楼地面需要具备防水能力，避免水渗透给楼下造成损害。

2. 楼地面的构造原理楼地面的构造原理包括以下几个方面：•基层：楼地面的基层是建立在地基上的一层结构，通常使用混凝土或砖石等材料构建。

基层起到承重和隔热的作用。

•结构层：楼地面的结构层位于基层之上，通常由混凝土梁、板等构成，用于分隔和承重。

•隔热层：楼地面的隔热层位于结构层之上，通常使用岩棉、泡沫玻璃等材料构建，提供隔热功能。

•防水层：楼地面的防水层位于隔热层之上，通常使用沥青或聚合物改性材料构建，防止水渗透。

三、施工材料1. 混凝土在楼地面的建造中，混凝土是常用的施工材料之一。

它具有承重能力强、耐久性好等优点，适合作为楼地面的基层和结构层材料。

2. 隔热材料隔热材料是楼地面中的重要组成部分，常用的隔热材料有岩棉、泡沫玻璃等。

这些材料具有低导热系数、隔热效果好的特点。

3. 防水材料楼地面的防水材料主要有沥青、聚合物改性材料等。

这些材料能有效地防止水渗透，保护楼地面不受水损害。

四、施工过程1. 准备工作在施工楼地面之前，需要进行准备工作，包括勘察、设计、准备施工材料等。

2. 打地基地基施工是楼地面建筑的第一步，通常需要挖掘、夯实基底。

3. 浇筑混凝土在地基打好后，需要进行混凝土的浇筑。

先浇筑基层，然后浇筑结构层，确保楼地面具备承重能力。

地坪层的基本构造
地坪层是建筑物中重要的一部分，它不仅能够起到装饰作用，还能够提供平整、坚固和耐久的表面。

地坪层的基本构造包括基层、中层和面层。

基层是地坪层的最底层，它通常由混凝土或水泥砂浆构成。

基层的作用是提供一个坚硬的支撑平台，以承受上层结构和负荷的压力。

它需要经过充分的密实和平整处理，以确保地坪层的稳定性和耐久性。

中层位于基层之上，通常由薄型混凝土或树脂材料构成。

中层的作用是填充基层表面的不平整，并增加地坪层的平整度和强度。

根据不同的需求，中层可以使用不同的材料，如自流平水泥砂浆、环氧树脂或聚氨酯材料等。

面层是地坪层的最上层，它通常由耐磨性强的材料构成，如地砖、木地板或地坪漆等。

面层的作用是提供地坪层的美观效果，并增加地坪层的耐磨性和耐污性。

不同的面层材料可以根据需要选择，以满足不同场所的要求。

除了基层、中层和面层之外，地坪层的构造还包括边角线条和防水层。

边角线条用于修饰地坪层的边缘，使其更加美观整洁。

防水层是为了防止地坪层受到水分侵蚀和损坏，通常在基层和中层之间加入防水材料。

地坪层的基本构造是基层、中层和面层，并包括边角线条和防水层。

这些构造旨在提供一个平整、坚固和耐久的地面表面，以满足不同场所的需求。

通过合理选择和施工，地坪层可以起到美化环境、增加使用寿命和提高舒适度的作用。
