电子元件认识手册

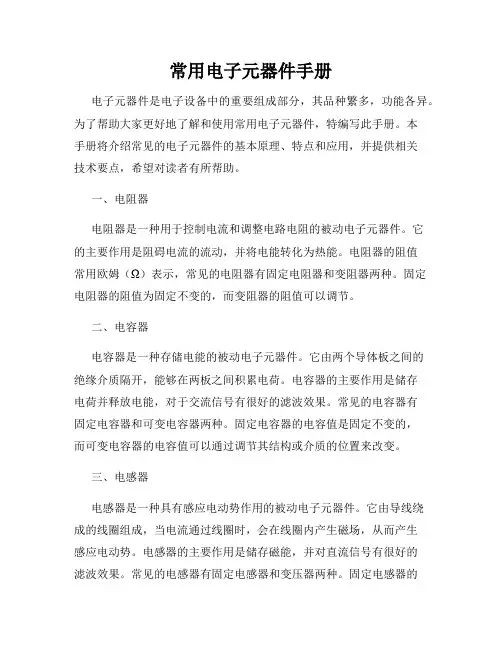

常用电子元器件手册电子元器件是电子设备中的重要组成部分，其品种繁多，功能各异。

为了帮助大家更好地了解和使用常用电子元器件，特编写此手册。

本手册将介绍常见的电子元器件的基本原理、特点和应用，并提供相关技术要点，希望对读者有所帮助。

一、电阻器电阻器是一种用于控制电流和调整电路电阻的被动电子元器件。

它的主要作用是阻碍电流的流动，并将电能转化为热能。

电阻器的阻值常用欧姆（Ω）表示，常见的电阻器有固定电阻器和变阻器两种。

固定电阻器的阻值为固定不变的，而变阻器的阻值可以调节。

二、电容器电容器是一种存储电能的被动电子元器件。

它由两个导体板之间的绝缘介质隔开，能够在两板之间积累电荷。

电容器的主要作用是储存电荷并释放电能，对于交流信号有很好的滤波效果。

常见的电容器有固定电容器和可变电容器两种。

固定电容器的电容值是固定不变的，而可变电容器的电容值可以通过调节其结构或介质的位置来改变。

三、电感器电感器是一种具有感应电动势作用的被动电子元器件。

它由导线绕成的线圈组成，当电流通过线圈时，会在线圈内产生磁场，从而产生感应电动势。

电感器的主要作用是储存磁能，并对直流信号有很好的滤波效果。

常见的电感器有固定电感器和变压器两种。

固定电感器的电感值是固定不变的，而变压器的电感值可以通过调节绕组的匝数来改变。

四、二极管二极管是一种具有单向导电性的电子器件。

它由半导体材料制成，拥有一个P型半导体和一个N型半导体的结合体。

二极管的主要作用是将电流限制在单一方向上流动，实现整流和检波功能。

常见的二极管有普通二极管、肖特基二极管和发光二极管（LED）等。

五、晶体管晶体管是一种用于放大和开关电路的半导体器件。

它由三个或以上的控制电极组成，通过调节控制电极间的电流和电压，能够实现电信号放大、开关控制和逻辑运算等功能。

常见的晶体管有三极管和场效应晶体管（MOSFET）等。

六、集成电路集成电路是一种将多个电子器件集成到一个芯片上的电子元器件。

它采用微电子技术制造，可实现多个器件的功能，并具有高集成度、小尺寸和低功耗的优点。

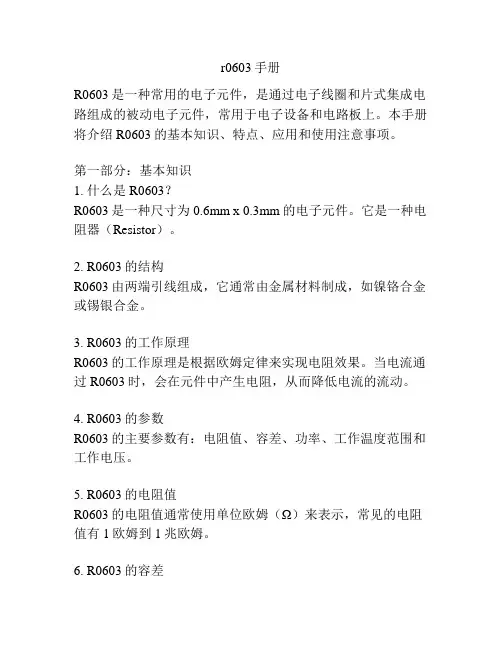

r0603手册R0603是一种常用的电子元件，是通过电子线圈和片式集成电路组成的被动电子元件，常用于电子设备和电路板上。

本手册将介绍R0603的基本知识、特点、应用和使用注意事项。

第一部分：基本知识1. 什么是R0603？R0603是一种尺寸为0.6mm x 0.3mm的电子元件。

它是一种电阻器（Resistor）。

2. R0603的结构R0603由两端引线组成，它通常由金属材料制成，如镍铬合金或锡银合金。

3. R0603的工作原理R0603的工作原理是根据欧姆定律来实现电阻效果。

当电流通过R0603时，会在元件中产生电阻，从而降低电流的流动。

4. R0603的参数R0603的主要参数有：电阻值、容差、功率、工作温度范围和工作电压。

5. R0603的电阻值R0603的电阻值通常使用单位欧姆（Ω）来表示，常见的电阻值有1欧姆到1兆欧姆。

6. R0603的容差R0603的容差是指实际电阻值与标称电阻值之间的允许偏差。

常见的容差包括1%、5%、10%等。

7. R0603的功率R0603的功率是指该元件能够承受的最大功率。

常见的功率有0.063瓦特、0.1瓦特等。

8. R0603的工作温度范围R0603的工作温度范围是指该元件可以正常工作的温度范围。

常见的工作温度范围为-55°C到+155°C。

9. R0603的工作电压R0603的工作电压是指该元件可承受的最大电压。

常见的工作电压有50伏特、100伏特等。

第二部分：特点1. 尺寸小巧R0603的尺寸非常小，可以适应密集电路板的设计需求。

2. 高准确性R0603的容差通常较低，能够提供较高的准确性和稳定性。

3. 耐用性强R0603具有良好的抗震、抗振和抗湿性能，能够在恶劣环境下长时间工作。

4. 广泛应用由于R0603尺寸小巧、性能稳定，它被广泛应用于各种电子设备和电路板上，如手机、电视、电脑和汽车等。

第三部分：应用1. 电子设备R0603被广泛应用于手机、平板电脑、数码相机等电子设备中，用于电源管理、信号处理、通信和显示等功能。

电力电子元器件选型技术手册随着现代电力电子技术的不断发展，电力电子元器件在各个领域中得到了广泛应用。

在电力电子元器件的选型过程中，正确选型是保证电子设备性能和可靠性的关键。

本技术手册将为您提供电力电子元器件选型的基本知识和技巧，并指导您如何正确选择合适的电力电子元器件。

一、电力电子元器件选型的基本知识电力电子元器件是指各种用于变换和控制电力的电子元器件。

在电力电子元器件的选型中，需要掌握以下基本知识：1.1 元器件的类型和性能电力电子元器件主要包括晶闸管、二极管、三极管、场效应管、金属氧化物半导体场效应管（MOSFET）、绝缘栅型双极晶体管（IGBT）等。

不同类型的电力电子元器件具有不同的性能指标，包括额定电压、额定电流、导通压降、开关速度等。

在选型时需要根据实际应用场合选择合适的元器件类型和性能。

1.2 应用条件的分析电力电子元器件的选型需要考虑应用条件的影响，包括工作电压、工作电流、环境温度、湿度等因素。

根据实际工作条件进行分析，选择符合要求的元器件。

1.3 元器件的封装和散热不同类型的电力电子元器件可以有不同的封装形式和散热方式。

选择合适的封装和散热方式有助于提高元器件的可靠性和使用寿命。

二、电力电子元器件选型技巧在电力电子元器件选型过程中，需要掌握以下技巧：2.1 单个元器件的选择在选型时需要根据实际应用场合需求选择元器件，首先要确定元器件的性能指标是否符合要求，其次需要考虑元器件的价格和可靠性，最后根据封装和散热方式来确定选型。

2.2 器件组合的选择在实际应用中，可能需要选择多个元器件进行组合以满足系统的要求。

在进行器件组合选择时，需要注意元器件之间的匹配性和互补性。

2.3 参考资料的选择在进行电力电子元器件选型时，可以参考一些电子元器件选型手册、数据手册、型录和参考设计等资料，以便更好地进行选型分析。

三、电力电子元器件选型案例分析例如，在选择一个AC/DC桥式整流电路的转换器中，需要选择合适的整流二极管和滤波电容。

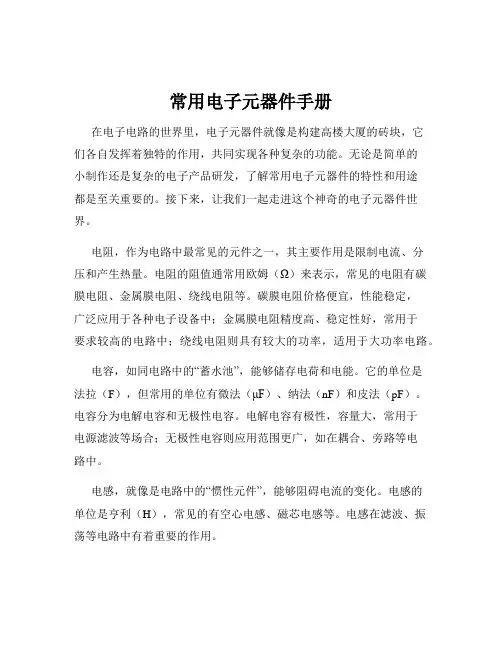

常用电子元器件手册在电子电路的世界里，电子元器件就像是构建高楼大厦的砖块，它们各自发挥着独特的作用，共同实现各种复杂的功能。

无论是简单的小制作还是复杂的电子产品研发，了解常用电子元器件的特性和用途都是至关重要的。

接下来，让我们一起走进这个神奇的电子元器件世界。

电阻，作为电路中最常见的元件之一，其主要作用是限制电流、分压和产生热量。

电阻的阻值通常用欧姆（Ω）来表示，常见的电阻有碳膜电阻、金属膜电阻、绕线电阻等。

碳膜电阻价格便宜，性能稳定，广泛应用于各种电子设备中；金属膜电阻精度高、稳定性好，常用于要求较高的电路中；绕线电阻则具有较大的功率，适用于大功率电路。

电容，如同电路中的“蓄水池”，能够储存电荷和电能。

它的单位是法拉（F），但常用的单位有微法（μF）、纳法（nF）和皮法（pF）。

电容分为电解电容和无极性电容。

电解电容有极性，容量大，常用于电源滤波等场合；无极性电容则应用范围更广，如在耦合、旁路等电路中。

电感，就像是电路中的“惯性元件”，能够阻碍电流的变化。

电感的单位是亨利（H），常见的有空心电感、磁芯电感等。

电感在滤波、振荡等电路中有着重要的作用。

二极管，具有单向导电性，只允许电流从一个方向通过。

常见的二极管有整流二极管、发光二极管、稳压二极管等。

整流二极管用于将交流电转换为直流电；发光二极管能够发光，广泛应用于指示灯、显示屏等；稳压二极管则能稳定电压。

三极管，是一种具有放大作用的半导体器件。

它可以将微弱的电信号放大成较大的电信号，在放大电路和开关电路中经常使用。

三极管分为 NPN 型和 PNP 型两种。

集成电路，也就是我们常说的芯片，是将大量的电子元器件集成在一个小小的硅片上。

它的出现极大地推动了电子技术的发展，使得电子产品越来越小型化、智能化。

常见的集成电路有运算放大器、微处理器、存储器等。

在实际的电路设计和维修中，正确选择和使用电子元器件是非常关键的。

首先，要根据电路的需求确定所需元器件的参数，如电阻的阻值、电容的容量、二极管的耐压值等。

认识电子元器件1. 介绍电子元器件是构成电子产品的基本组成部分，它们在电路中起着不同的作用。

了解电子元器件的种类、特性和应用范围对于学习电子行业非常重要。

本文将介绍一些常见的电子元器件，并讨论它们在电子行业中的应用。

2. 电子元器件的分类电子元器件可以按照不同的标准进行分类。

根据元器件的功能和作用，可以将电子元器件分为被动元器件和主动元器件。

被动元器件包括电阻、电容和电感等，它们没有放大或控制电信号的能力。

主动元器件则包括晶体管、场效应管和集成电路等，它们可以放大和控制电信号。

此外，电子元器件还可以按照工作原理、结构和材料等方面进行分类。

例如，根据工作原理的不同，可以将电子元器件分为电阻式元器件、电容式元器件和电感式元器件等。

3. 常见的电子元器件3.1 电阻电阻是电流通过时阻碍电流流动的元器件，用来限制电路中的电流，调节电路的电压和功率。

电阻的单位是欧姆（Ω）。

电阻的阻值和功率是电阻的两个重要参数。

3.2 电容电容是储存电荷的元器件，它可以存储电势能。

电容的单位是法拉（F）。

电容的容值和工作电压是电容的两个重要参数。

3.3 电感电感是通过电流变化而产生感应电动势的元器件，它可以储存电流。

电感的单位是亨利（H）。

电感的感值和电流是电感的两个重要参数。

3.4 晶体管晶体管是一种主动元器件，它可以放大电信号。

晶体管有很多种类型，包括二极管、三极管和场效应管等。

晶体管广泛应用于放大电路和开关电路中。

3.5 集成电路集成电路是把多个晶体管、电容、电阻等元器件集成在一个芯片上的元器件，它具有体积小、功耗低、可靠性高等优点。

集成电路广泛应用于计算机、通信和消费电子等领域。

4. 电子元器件的应用电子元器件的应用非常广泛，在各个领域都有重要的作用。

以下是一些常见的应用场景：•电阻常用于电路中的电流限制和调节；•电容常用于电源滤波、信号耦合和振荡电路等；•电感常用于频率选择电路和电磁感应等；•晶体管广泛应用于放大电路、开关电路和振荡电路等；•集成电路广泛应用于计算机、通信和消费电子等领域，如处理器、存储器和控制器等。

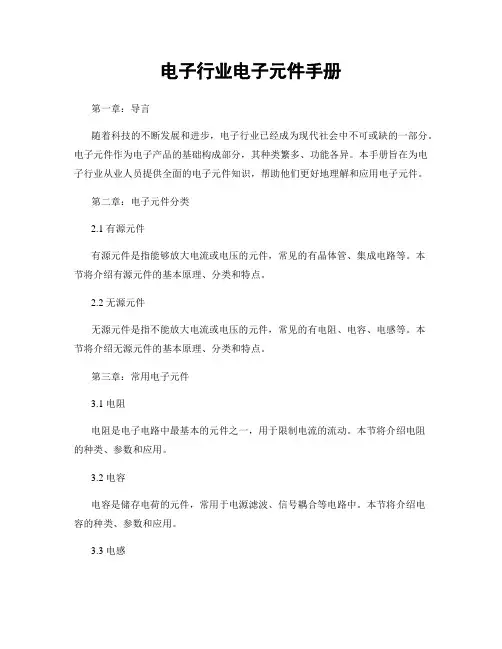

电子行业电子元件手册第一章：导言随着科技的不断发展和进步，电子行业已经成为现代社会中不可或缺的一部分。

电子元件作为电子产品的基础构成部分，其种类繁多、功能各异。

本手册旨在为电子行业从业人员提供全面的电子元件知识，帮助他们更好地理解和应用电子元件。

第二章：电子元件分类2.1 有源元件有源元件是指能够放大电流或电压的元件，常见的有晶体管、集成电路等。

本节将介绍有源元件的基本原理、分类和特点。

2.2 无源元件无源元件是指不能放大电流或电压的元件，常见的有电阻、电容、电感等。

本节将介绍无源元件的基本原理、分类和特点。

第三章：常用电子元件3.1 电阻电阻是电子电路中最基本的元件之一，用于限制电流的流动。

本节将介绍电阻的种类、参数和应用。

3.2 电容电容是储存电荷的元件，常用于电源滤波、信号耦合等电路中。

本节将介绍电容的种类、参数和应用。

3.3 电感电感是储存磁场能量的元件，常用于滤波、变压器等电路中。

本节将介绍电感的种类、参数和应用。

3.4 二极管二极管是一种具有单向导电性的元件，常用于整流、开关等电路中。

本节将介绍二极管的种类、参数和应用。

3.5 晶体管晶体管是一种半导体器件，常用于放大、开关等电路中。

本节将介绍晶体管的种类、参数和应用。

3.6 集成电路集成电路是将多个电子元件集成在一块芯片上的元件，广泛应用于计算机、通信等领域。

本节将介绍集成电路的种类、参数和应用。

第四章：电子元件选型指南4.1 功能需求根据电路的功能需求来选择合适的电子元件，包括工作电压、工作频率等参数。

4.2 可靠性要求根据电路的可靠性要求来选择合适的电子元件，包括温度范围、寿命等参数。

4.3 成本考虑根据电路的成本考虑来选择合适的电子元件，包括单价、可替代性等因素。

第五章：电子元件应用案例5.1 电源电路介绍电子元件在电源电路中的应用案例，包括稳压电路、开关电源等。

5.2 信号处理电路介绍电子元件在信号处理电路中的应用案例，包括滤波电路、放大电路等。

电子元件大全
电子元件是电子设备中不可或缺的组成部分，它们能够控制电流、存储信息、
转换能量等，是现代科技发展的基础。

本文将介绍一些常见的电子元件，以及它们的功能和应用。

首先，我们来谈谈电阻。

电阻是一种用来限制电流流动的元件，它的单位是欧
姆（Ω）。

电阻的主要作用是消耗电能、降低电压、控制电流大小，常用于电路中的稳压、限流等功能。

在实际应用中，电阻还可以用来调节灯光的亮度、控制电机的转速等。

其次，我们介绍电容。

电容是一种用来存储电荷的元件，它的单位是法拉（F）。

电容的主要作用是储存电能、滤波、隔直通交等。

在电子设备中，电容常
用于电源滤波、信号耦合、振荡电路等方面。

再者，我们来看看电感。

电感是一种用来存储磁场能量的元件，它的单位是亨
利（H）。

电感的主要作用是阻碍电流的变化、滤波、振荡等。

在实际应用中，电
感常用于电源滤波、无线电收发信等方面。

除了上述几种基本的电子元件外，还有许多其他种类的电子元件，如二极管、
三极管、集成电路等。

二极管是一种具有单向导电性的元件，常用于整流、开关、稳压等电路中。

三极管是一种具有放大、开关功能的元件，常用于放大、开关、振荡等电路中。

集成电路是将许多电子元件集成在一起的芯片，它的功能非常丰富，可以实现各种复杂的电路功能。

总的来说，电子元件在现代电子设备中起着至关重要的作用，它们的种类繁多、功能多样，为电子技术的发展提供了坚实的基础。

希望本文对您有所帮助，谢谢阅读！
以上就是本文的全部内容，希望对您有所帮助。

电子元器件技术手册第一章：简介电子元器件是现代电子技术的基础，它们被广泛应用于各种电子设备和系统中。

本手册旨在提供对电子元器件技术的全面介绍和详细说明，以帮助读者更好地了解和使用电子元器件。

第二章：电子元器件分类2.1 主动元器件主动元器件是能够在电路中产生和放大信号的元器件，包括晶体管、集成电路、二极管等。

2.2 被动元器件被动元器件是用于电路中传输、储存和限制电能的元器件，包括电阻器、电容器、电感器等。

2.3 无源元器件无源元器件是无法进行信号放大的元器件，只能进行信号的转换和传输，包括开关、插座、连接器等。

第三章：电子元器件参数3.1 电阻值（阻性元器件）电阻值是电阻器所具有的电阻大小，它决定了电流在电路中的流动情况。

3.2 电容值（电容元器件）电容值反映了电容器对电荷的储存能力，它在交流电路中起到滤波和耦合的作用。

3.3 频率响应特性（主动元器件）频率响应特性决定了主动元器件在不同频率下的工作情况，是评价其性能的重要指标。

3.4 功率容量（功率元器件）功率容量是功率元器件所能承受的最大功率，它直接影响了元器件在高功率工作条件下的可靠性。

第四章：电子元器件应用4.1 通信设备电子元器件在通信设备中起到至关重要的作用，如信号放大、滤波和调制解调等。

4.2 汽车电子现代汽车中应用了大量的电子元器件，如车载娱乐系统、车身控制系统和安全辅助系统等。

4.3 家电产品家电产品中的电子元器件包括电源管理电路、显示器驱动电路和控制芯片等。

4.4 工控领域电子元器件在工控领域中广泛应用，如传感器、执行器和编程控制器等。

第五章：电子元器件选型5.1 功能需求分析根据电路功能的需求，选择适当的电子元器件，如需要放大信号可选择晶体管，需要存储数据可选择存储器等。

5.2 性能评估评估不同品牌和型号的电子元器件的性能指标，如功率容量、频率响应特性和工作温度等。

5.3 可靠性考虑考虑元器件的可靠性指标，如寿命、耐压能力和抗干扰能力等，以确保电路的长期稳定运行。

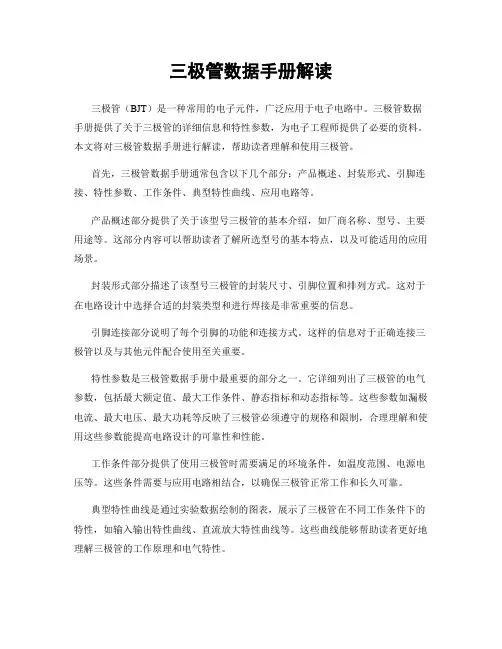

三极管数据手册解读三极管（BJT）是一种常用的电子元件，广泛应用于电子电路中。

三极管数据手册提供了关于三极管的详细信息和特性参数，为电子工程师提供了必要的资料。

本文将对三极管数据手册进行解读，帮助读者理解和使用三极管。

首先，三极管数据手册通常包含以下几个部分：产品概述、封装形式、引脚连接、特性参数、工作条件、典型特性曲线、应用电路等。

产品概述部分提供了关于该型号三极管的基本介绍，如厂商名称、型号、主要用途等。

这部分内容可以帮助读者了解所选型号的基本特点，以及可能适用的应用场景。

封装形式部分描述了该型号三极管的封装尺寸、引脚位置和排列方式。

这对于在电路设计中选择合适的封装类型和进行焊接是非常重要的信息。

引脚连接部分说明了每个引脚的功能和连接方式。

这样的信息对于正确连接三极管以及与其他元件配合使用至关重要。

特性参数是三极管数据手册中最重要的部分之一。

它详细列出了三极管的电气参数，包括最大额定值、最大工作条件、静态指标和动态指标等。

这些参数如漏极电流、最大电压、最大功耗等反映了三极管必须遵守的规格和限制，合理理解和使用这些参数能提高电路设计的可靠性和性能。

工作条件部分提供了使用三极管时需要满足的环境条件，如温度范围、电源电压等。

这些条件需要与应用电路相结合，以确保三极管正常工作和长久可靠。

典型特性曲线是通过实验数据绘制的图表，展示了三极管在不同工作条件下的特性，如输入输出特性曲线、直流放大特性曲线等。

这些曲线能够帮助读者更好地理解三极管的工作原理和电气特性。

应用电路部分提供了一些常见的电路示例，以帮助读者了解如何在实际应用中使用该型号的三极管。

这些电路示例通常包括放大器电路、开关电路等，读者可以根据自己的需求选择适当的电路方案。

总之，三极管数据手册是电子工程师在设计和应用电路时必备的参考资料。

仔细阅读和理解三极管数据手册中提供的信息，对于正确选择和使用三极管至关重要，能够帮助提高电路性能和可靠性。

常用电子元器件参考资料第一节局部电气图形符号图形符号一．电阻器、电容器、电感器和变压器名称与说明图形符号名称与说明电感器、线圈、绕组或扼电阻器一般符号流图。

注：符号中半圆数不得少于3 个可变电阻器或可调电阻器滑动触点电位器带磁芯、铁芯的电感器带磁芯连续可调的电感器极性电容双绕组变压器注：可增加绕组数目可变电容器或可调电容器绕组间有屏蔽的双绕组变压器注：可增加绕组数目双联同调可变电容器。

注：可增加同调联数在一个绕组上有抽头的变压器微调电容器二．半导体管三．其它电气图形符号图形符号名称与说明具有两个电极的 压 电 晶 体注：电极数目可增加 图形符号 名称与说明或 接机壳或底板熔断器导线的连接指示灯及信号 灯 导线的不连接扬声器动合(常开)触点开 关蜂鸣器动断(常闭)触点开 关 接大地手动开关图形符号名称与说明 图形符号(1)二极管的符号(2)发光二极管名称与说明 JFET 结型场效应管 (1) N 沟道 (2) P 沟道PNP 型晶体三极管光电二极管稳压二极管NPN 型晶体三极 管全波桥式整流器变容二极管第一局部：主称 其次局部：材料符符第三局部：特征分类意义第四局部：序号符 对主称、材料一样，仅性能指标、尺寸大小有差异，但根本不影响互换使用的产品，赐予同一序号；假设性能指标、尺寸大小明 显影 响互 换时，则在序号后面用大写字母作其次节 常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1. 电阻器和电位器的型号命名方法表 1 电阻器型号命名方法号 意义 号 意义 号 电阻器 电位器 R 电阻器 T 碳膜 1 一般 一般 W 电位器 H 合成膜 2 一般 一般 S 有机实芯 3 超高频 ―― N 无机实芯 4 高阻 ―― J 金属膜 5 高温 ―― Y 氧化膜 6 ―― ―― C 沉积膜 7 周密 周密 I 玻璃釉膜 8 高压 特别函数 P 硼碳膜 9 特别 特别 U 硅碳膜 G 高功率 ―― X 线绕 T 可调 ―― M 压敏 W ―― 微调 G 光敏 D ―― 多圈 R 热敏 B 温度补偿用 ―― C 温度测量用 ―― P 旁热式 ―― W 稳压式 ―― Z正温度系数 ――例如：(1) 周密金属膜电阻器 R J 7 3(2) 多圈线绕电位器 W X D 3第四局部：序号第三局部：类别〔周密〕 其次局部：材料〔金属膜〕 第一局部：主称〔电阻器〕第四局部：序号 第三局部：类别〔多圈〕 其次局部：材料〔线绕〕 第一局部：主称〔电位器〕名称 额定功率〔W 〕标称值系列精度 电阻器〔 〕、电位器〔 〕、电容器标称值〔PF 〕 2. 电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著转变其性能所允许消耗的最大功率称 为电阻器的额定功率。

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。

本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。

一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。

电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。

一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。

注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。

欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。

此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。

3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。

4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。

例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。

5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

二极管手册二极管是一种常见的电子元件，也是电子电路中使用最广泛的器件之一。

它具有众多的特性和用途，在各个领域都有着广泛的应用。

本文将介绍二极管的基本原理、分类、特性以及常见的应用场景。

二极管的基本原理是基于半导体材料的PN结。

PN结是由P型半导体和N型半导体相接触形成的一个结，具有特殊的导电性能。

当二极管的正端与正极相连，负端与负极相连时，PN结处形成的电场使得电子流动受到限制，电流无法流过；而当二极管的正端与负极相连，负端与正极相连时，电子流动受到促进，电流可以流过。

这种特性使得二极管可以实现电流的单向导通，即只能让电流从正极流向负极，而不能反向流动。

根据工作原理和结构不同，二极管可以分为多种类型。

最常见的是普通二极管、肖特基二极管和光电二极管。

普通二极管是最基本的二极管，具有良好的整流特性，可以将交流电信号转化为直流电信号。

肖特基二极管则是基于肖特基效应的二极管，具有快速开关特性和低正向电压降，适用于高频电路和功率电路。

光电二极管则是将光信号转化为电信号的器件，广泛应用于光电转换、光通信等领域。

二极管具有许多特性，其中最重要的是正向电压和反向电压的关系。

在正向电压作用下，二极管的电流呈指数增长，而反向电压超过其额定值时，电流几乎不可忽略。

这种特性使得二极管可以用作整流器、稳压器和开关等电路中的关键元件。

此外，二极管还具有低温漂移、良好的线性性能和高频特性等优点，使得它在各个领域都有着广泛的应用。

在电子器件中，二极管的应用场景非常多样。

在电源电路中，二极管作为整流器可以将交流电信号转化为直流电信号，为其他电路提供稳定的电源。

在通信领域，二极管可以用作调制器、解调器和开关等电路中的关键元件，实现信号的传输和处理。

在电子设备中，二极管可以用作保护器件，防止过电压和过电流对其他电路的损坏。

此外，二极管还广泛应用于光电转换、传感器、激光器、雷达等领域。

综上所述，二极管作为一种重要的电子元件，在电子电路中有着广泛的应用。

新编常用集成电路及元器件使用手册集成电路是一种将许多电子元件组合在一起的电路，它可以在一个芯片上实现多个功能。

集成电路的出现极大地简化了电子设备的设计和制造过程，为我们提供了更加便捷的各种功能。

为了更好地使用集成电路和其他常用元器件，下面是一份新编的常用集成电路及元器件使用手册。

1.集成电路(IC)：集成电路是一种在单一的芯片上集成了多个电子元件的电路。

它可以实现从简单的逻辑功能到复杂的信号处理和控制功能。

2. 操作放大器(Op-amp)：操作放大器是一种常用的电子元件，用于放大电压信号。

它通常具有高增益和低输出电阻。

3.逻辑门：逻辑门是用于实现逻辑运算的电子元件，包括与门、或门、非门、异或门等。

它们通常由晶体管等离散元件组成。

4.数字电路：数字电路是一种使用二进制信号进行逻辑运算的电路。

它可以实现各种数字逻辑功能，如加法器、减法器、计数器等。

5.模拟电路：模拟电路是一种处理连续信号的电路。

它可以实现各种模拟信号处理功能，如滤波器、放大器、振荡器等。

6.时钟电路：时钟电路是一种用于产生稳定的时钟信号的电路。

它通常由晶体振荡器和频率分频器组成。

7.存储器：存储器是一种用于存储数据的电子元件。

它可以分为随机访问存储器(RAM)和只读存储器(ROM)等类型。

8.变压器：变压器是一种用于变换交流电压的电子元件。

它由两个或多个线圈组成，通过电磁感应原理将输入电压转换为输出电压。

9.传感器：传感器是一种用于感知环境参数的电子元件。

常见的传感器包括温度传感器、湿度传感器、压力传感器等。

10.电容器：电容器是一种用于储存电荷的电子元件。

它由两个导体板和介质组成，可以储存电场能量。

11.电感器：电感器是一种用于储存磁场能量的电子元件。

它由线圈组成，可以抵抗电流的变化。

12.电阻器：电阻器是一种用于限制电流流动的电子元件。

它可以调节电路中的电流和电压。

13.二极管：二极管是一种具有单向导电性的电子元件。

常见的二极管包括整流二极管、发光二极管等。

符号 2—第二部分第三部分第四部分 :用汉语拼音字母表示器件 用汉语拼音字母表示器件类型 用数字表 材料与极性示器件序 符号 意义符号 意义 号rA - N 型：锗材料 P 普通管V 微波管BP 型：锗材料 W 稳压管C 参量管CN 型：硅材料Z 整流管L 整流堆DP 型：硅材料S 隧道管N 阻尼管U 光电管K 开头管X低频小功率管 APNP 型:锗材料(fa<3MHZ?c<1W )G高频小功率管BNPN 型:锗材料(fc <3MHzPc <1W)D 低频大功率管 CPNP 型:硅材料(f D <3MHZ?c >1W )A 高频大功率管 D NPN 型:硅材料(fa>3MH^PO1W)T 半导体闸流管 E化合物材料Y 体效应管B 雪崩管J 阶跃恢复管CS 场效应管BT 特殊器件FH 复合管PIN PIN 型管JG激光器件PNP型，锗材料附录A :国内外半导体器件命名方法1.中国半导体器件命名法 按照国家标准 GB-249-74规定的命名方法如表 A-1。

表A-1 国产晶体管型号组成部分的符号及其意义示例1:锗PNP 型高频小功率三极管3 A G 11 C三极管高频小功率2. 日本半导体器件命名法日本晶体管型号均按日本工业标准 JIS — C — 7012规定的日本半导体分立器件型号命名方法命名。

日本半导体分立器件型号由五个基本部分组成，这五个基本部分的符号及其意义如表 A-2所示。

日本半导体分立器件的型号，除上述5个基本部分外，有时还附加有后缀字母及符号，以便进一步说明该器件的特点。

这些字母、符号和它们所代表的意义， 往往是各公司自己规定的。

后缀的第一个字母，一般是说明器件特定用途的。

常见的有以下几种：三极管用字母表示 器件规格号第一部分 用数字表示器件 的电极数目 意义 二极管规格号序号M:表示该器件符合日本防卫厅海上自卫参谋部的有关标准。

N :表示该器件符合日本广播协会（NHK ）的有关标准。

常用电子元器件手册[精华]常用电子元器件手册f95常用电子元器件手册一、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠，中间用绝缘材料隔开组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示，其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差 ?1% ?2% ?5% ?10% ?15% ?20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为?5%。

二、电阻电阻在电路中用“R”加数字表示，如:R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω)，倍率单位有:千欧(KΩ)，兆欧(MΩ)等。

换算方法是: 1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如:472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多，现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / x0.01 ?10金色 / x0.1 ?5黑色 0 +0 /棕色 1 x10 ?1红色 2 x100 ?2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ?0.5蓝色 6 x1000000 ?0.2紫色 7 x10000000 ?0.1灰色 8 x100000000 /白色 9 x1000000000 /三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如: D5表示编号为5的二极管。

如何正确使用电子元件的数据手册数据手册是电子元件的重要参考资料，它包含了元件的详细规格、性能参数、引脚排布、电气特性等重要信息。

正确使用数据手册可以帮助我们更好地了解和应用电子元件。

本文将介绍如何正确使用电子元件的数据手册。

一、数据手册的基本结构数据手册一般由以下几个部分组成：1. 封面和封底：封面通常包含电子元件的型号、厂商信息和一些重要提示，封底则可能包含保修、品质标识等内容。

2. 目录：目录列出了数据手册的各个章节和内容，方便我们快速查找需要的信息。

3. 产品概述：产品概述部分简要介绍了电子元件的应用领域、特点和常见应用。

4. 参数规格：参数规格是数据手册最重要的部分之一，它列出了电子元件的各项技术指标，包括电气特性、温度范围、供电要求等。

我们在选择和设计电子电路时，需要仔细研究这些参数。

5. 引脚定义和功能描述：引脚定义和功能描述部分详细介绍了电子元件的各个引脚的功能和用途。

这对于正确连接和使用电子元件至关重要。

6. 典型应用电路：典型应用电路展示了电子元件在实际电路中的应用示例，可以帮助我们了解该元件的工作原理和使用方法。

7. 封装和机械尺寸：封装和机械尺寸部分描述了电子元件的封装形式、尺寸和焊接要求等信息。

在电路板设计和焊接时，需要根据这些信息来选择和操作。

8. 其他信息：其他信息可能包括元件的包装方式、存储条件、品质标准等。

二、正确使用数据手册的方法1. 熟悉元件型号：首先要熟悉所使用的电子元件的型号，可通过数据手册的目录和封面来快速定位。

2. 查找所需信息：按照自己所需的信息，比如参数规格、引脚定义等，通过目录和页面编号迅速找到相应的章节和页面。

3. 仔细阅读技术参数：在参数规格部分，仔细阅读并理解各项技术参数的含义和范围。

了解这些参数的意义可以帮助我们更好地选择电子元件，并进行电路设计。

4. 查看引脚定义和功能描述：引脚定义和功能描述部分详细介绍了每个引脚的功能和用途。

在使用元件之前，务必查看该部分，确保正确连接和使用。
