天宝GPS外业操作指南-静态设置(标注版)

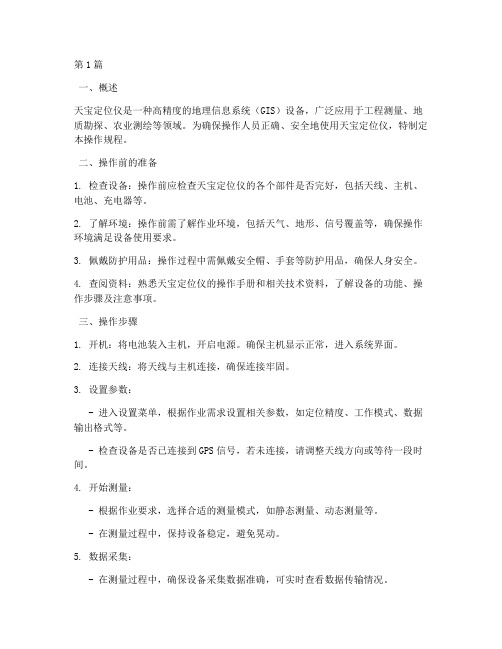

第1篇一、概述天宝定位仪是一种高精度的地理信息系统（GIS）设备，广泛应用于工程测量、地质勘探、农业测绘等领域。

为确保操作人员正确、安全地使用天宝定位仪，特制定本操作规程。

二、操作前的准备1. 检查设备：操作前应检查天宝定位仪的各个部件是否完好，包括天线、主机、电池、充电器等。

2. 了解环境：操作前需了解作业环境，包括天气、地形、信号覆盖等，确保操作环境满足设备使用要求。

3. 佩戴防护用品：操作过程中需佩戴安全帽、手套等防护用品，确保人身安全。

4. 查阅资料：熟悉天宝定位仪的操作手册和相关技术资料，了解设备的功能、操作步骤及注意事项。

三、操作步骤1. 开机：将电池装入主机，开启电源。

确保主机显示正常，进入系统界面。

2. 连接天线：将天线与主机连接，确保连接牢固。

3. 设置参数：- 进入设置菜单，根据作业需求设置相关参数，如定位精度、工作模式、数据输出格式等。

- 检查设备是否已连接到GPS信号，若未连接，请调整天线方向或等待一段时间。

4. 开始测量：- 根据作业要求，选择合适的测量模式，如静态测量、动态测量等。

- 在测量过程中，保持设备稳定，避免晃动。

5. 数据采集：- 在测量过程中，确保设备采集数据准确，可实时查看数据传输情况。

- 如遇数据异常，及时检查设备或调整参数。

6. 结束测量：- 完成测量任务后，关闭设备，断开天线连接。

- 将数据传输至计算机，进行后续处理。

四、注意事项1. 操作环境：确保操作环境干燥、通风，避免高温、潮湿、灰尘等不良环境。

2. 设备维护：定期对天宝定位仪进行清洁、保养，确保设备性能稳定。

3. 数据备份：定期备份数据，以防数据丢失。

4. 操作培训：操作人员需经过专业培训，熟练掌握天宝定位仪的操作技能。

5. 安全操作：操作过程中，严格遵守安全规定，确保人身安全。

五、总结天宝定位仪是一种高效、精确的测量设备，正确操作是保证测量质量的关键。

本规程旨在帮助操作人员熟悉天宝定位仪的操作步骤，确保设备使用安全、高效。

WORD 格式整理版第一章：TSC2操作使用说明1．前言Trimble TSC2 是Trimble 公司新推出的控制手簿，采用Microsoft Widows Mobile 软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM 和512MB内置非易失性存储器，两个CF卡和一个SD卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要 4.5 个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble 产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble 建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度：-30 ℃～+60℃储藏温度：-40 ℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从 1.22m跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

学习好帮手WORD 格式整理版4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

TSC2 RTK操作使用流程TSC2工作主界面TSC2运行的软件为Trimble Survey ControllerTSC创建项目TSC2新建任务TSC2新建任务点击文件新任务TSC2新建任务点击新任务后，会弹出如下界面输入任务名，点击坐标系统后面的按钮，进行坐标系统设置TSC2新建任务会出现选择坐标系统界面1.只有比例系数2.从库中选择3.键入参数4.无投影无基准1.只有比例系数类型：只比列系数比例系数：默认为1.0，可以进行调整（此方法很少用）2.从库中选择选择系统默认的北京54坐标系统系统：China区域：选择投影带3.键入参数键入参数包括投影、基准转换、水平平差、垂直平差键入参数主要是我们知道投影和转换参数的情况下使用4.无投影无基准无投影无基准，主要是选择坐标显示和项目高度，选择是否选用水准面模型，主要是用在RTK的点校正上测量我们在测量中如果知道转换参数---我们使用键入参数如果不知道转换参数，只是知道已知点的点位和坐标---我们选择无投影无基准键入参数设置键入参数包括投影、基准转换、水平平差、垂直平差键入参数主要是我们知道投影和转换参数的情况下使用键入参数设置首先选择投影，我们中国使用横轴墨卡托投影输入基准转换参数输入基准转换参数水平平差和垂直平差在采用“键入参数”的方法设置坐标系时，“水平平差”与“垂直平差”选项都选择“无平差”。

4.无投影无基准无投影无基准，主要是选择坐标显示和项目高度，选择是否选用水准面模型，主要是用在RTK的点校正上4.无投影无基准输入已知坐标到已知点位上进行测量点校正获得结果TSC蓝牙连接TSC2设置蓝牙的目的蓝牙是最近兴起的新的无线连接方式有效距离为10米，能够进行不要求方向的无线通讯TSC2手簿内置蓝牙模块，可以和任何蓝牙设备进行通讯使用蓝牙可以使TSC2手簿和Trimble GPS接收机进行无限通讯，使我们的外业人员获得最大的轻松TSC2蓝牙连接首先我们打开TSC手簿的测量程序TSC2蓝牙连接在主界面下点击配置-控制器TSC2蓝牙连接软件会进入下一屏，选择蓝牙TSC2蓝牙连接此界面会要求你选择需要连接的接收机如果我们已经连过该接收机，就在连接到GPS接收机的下拉列表里选择，如果下拉列表中没有该接收机的SN，那么我们点击配置，进行下一步的配置。

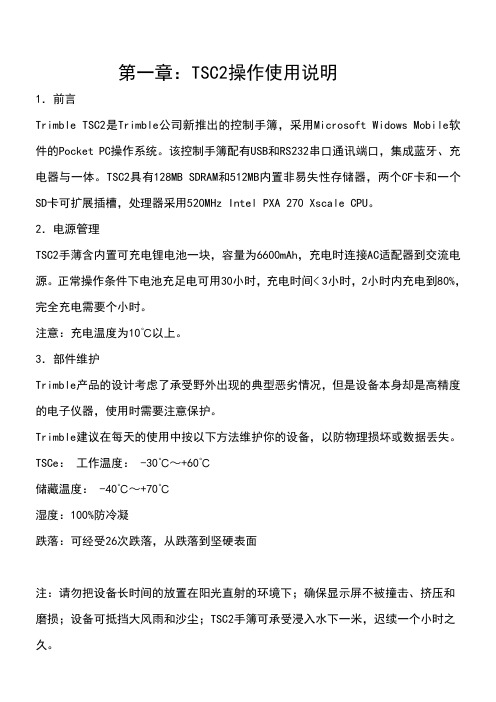

第一章：TSC2操作使用说明1．前言Trimble TSC2是Trimble公司新推出的控制手簿，采用Microsoft Widows Mobile软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM和512MB内置非易失性存储器，两个CF卡和一个SD卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度： -30℃～+60℃储藏温度： -40℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

如果这时松开电源键，出现下面对话框，按OK退出该界面，进入系统主界面。

天宝GPS操作过程
一、打开
On—开机—打开主菜单。

二、新建
文件—新文件—文件名—坐标系统（无投影/无基准）--下一个—地面—海拔（110.00）
三、设置基准站
配置—控制器—蓝牙—配置—Devices—找到与基准站配套的蓝牙代码—选择—Save—Ok—连接到基准站同样选择一样的蓝牙代码—配置—测量形式—RTK--（1）基准站选项—接受、储存—(2)基准站电台(自定义电台)—接受、储存—EXC退出
四、启动基准站
测量—RTK—启动接收机（第一个）--输入天线高（测量得来）--点名（键入）--选项—WGS-84—接受—此处—接受、储存—开始—基准站启动成功
五、流动站设置
配置—控制器—蓝牙—连接到流动站（选择对应流动站的代码）--接受—配置—测量形式—RTK--（1）流动站选项—接受、储存--（2）流动站电台—接受、储存—EXC退出
六、启动流动站
测量—RTK—开始测量—Enter—接受--流动站启动成功—测量点—选项—WGS-84—接受—输入点号、天线高—测量—储存
七、坐标转换
测量点（最少三个点）--测量—工地校正—添加--点号—键入（正确的点坐标）--NESS—从列表中选择测量的点—点中控制点—储存—同上添加三个点—应用—坐标转换成功
八、放样
键入—输入要放的点坐标—储存—测量—放样—添加—从列表中选择—选择输入的点坐标—接受—放样—按所给指示放出已知点。

天宝R8-GPS测量系统操作方法一、蓝牙连接设置（基准站）二、基准站配置三、任务与投影参数设置四、启动基准站五、蓝牙连接设置（流动站）六、流动站配置七、启动流动站八、工地校正九、测量点十、放样十一、数据传输十二、接收机说明十三、电台说明十四、常见问题一蓝牙连接设置（基准站）启动Trimble Survey Controller测量软件1、配置----控制器----蓝牙连接到GPS接收机：如果我们已经连过该接收机，就在连接到GPS接收机的下拉列表里选择。

如果下拉列表中没有该接收机的SN，那么我们点击配置，进行下一步的配置。

2配置----正在等待蓝牙配置----蓝牙配置窗口界面中：Turn on BlueTooth是打开蓝牙，必须选中此项。

Make this device discover to other devices使别的蓝牙设备能够发现本手簿，可选项。

注：接收机的SN可以在接收机的机身上查看。

3点击下面的Device（设备）选项点击New Partnership…开始搜索新设备如果有Trimble的GPS接收机已经开机的情况下，我们的手簿能搜索到该设备。

选中该设备(框中)，点击Next----会弹出Enter Passkey（输入密码）对话框，直接点击Next（下一步），点击Finish。

蓝牙设备成功添加后就会在New Partnership…下面列出，点击OK(右上角)。

4、在 (连接到GPS接收机) 的列表中，选择您的接收机型号稍等片刻，就能看到手簿和接收机连通，在右侧的面板上显示接收机的当前信息，此时可以正常继续下一步工作。

二基准站配置我们只需要第一次使用该手簿的时候进行该项配置，通常在正常作业过程中不需要再进行设置。

Trimble Survey Controller测量软件1、配置----测量形式----RTK----基准站选项测量类型：RTK，播发格式：CMR+输出附加代码RTCM(不勾)，测站索引默认29，截止高度角默认10度。
