(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262239.4(22)申请日 2019.03.01(73)专利权人 太和县金鑫木业有限公司地址 236600 安徽省阜阳市太和县桑营镇桑营村委会(72)发明人 宋奇运　宋鑫　唐朝钦　(74)专利代理机构 合肥三川专利代理事务所(普通合伙) 34150代理人 李霞(51)Int.Cl.B27D 3/02(2006.01)B27D 1/08(2006.01)B01D 53/04(2006.01)B01D 53/18(2006.01)B01D 46/30(2006.01)(54)实用新型名称一种胶合板用热压装置(57)摘要本实用新型提供了一种胶合板用热压装置，包括热压机、废气处理装置、控制箱，所述热压机包括底座、支架、热压板、伸缩杆，所述废气处理装置包括集风罩、风管、引风机、喷淋箱、过滤箱，所述喷淋箱包括箱体、抽水泵、喷水管、喷水头，所述控制箱设置在所述热压机的一侧，所述控制箱控制设备的开合。

本实用新型方便有效，对废气进行了合理的处理，降低废气的温度，并溶解废气中部分有害成分，通过活性炭吸附废气中剩余的有害成分，从而使得废气达到排放标准，通过排风口排出。

权利要求书1页 说明书3页 附图1页CN 209755506 U 2019.12.10C N 209755506U权　利　要　求　书1/1页CN 209755506 U1.一种胶合板用热压装置，其特征在于：包括热压机、废气处理装置、控制箱，所述热压机包括底座、支架、热压板、伸缩杆，所述支架设置在水平地面上，所述支架设有两个，两个所述支架对称设置，所述热压板设置在两个所述支架之间，所述热压板设有多个，所述热压板两端设有支板，所述支板的长度从高到低递减，所述支架上分别设有配合所述支板的支撑块，所述支撑块的长度从高到低递增，相邻两层之间上层支撑块之间的距离大于下层热压板与支板的长度之和，所述伸缩杆设置在热压板的底部，所述底座设置在所述伸缩杆的顶端，所述废气处理装置包括集风罩、风管、引风机、喷淋箱、过滤箱，所述集风罩设置在所述热压机的上方，所述集风罩顶端设有风口，所述风管的一端连接所述风口，所述风管的另一端连接所述引风机，所述引风机的底部设有支座，所述喷淋箱包括箱体、抽水泵、喷水管、喷水头，所述箱体设置在水平地面上，所述箱体上设置有进风口、出风口，所述进风口通过管道连接所述引风机，所述抽水泵设置在箱体的外侧，所述抽水泵的进水口通过管道连接外部水源，所述抽水泵的出水口连接喷水管，所述喷水管穿过所述箱体的外侧壁设置在所述箱体的内部，所述喷水头设置在位于所述箱体内部的所述喷水管上，所述过滤箱通过管道连接所述出风口，所述过滤箱内部设有过滤器，所述过滤器自上端插入在所述过滤箱内部，所述过滤箱连接所述出风口的另一侧壁上设置有排风口，所述控制箱设置在所述热压机的一侧，所述控制箱控制设备的开合。

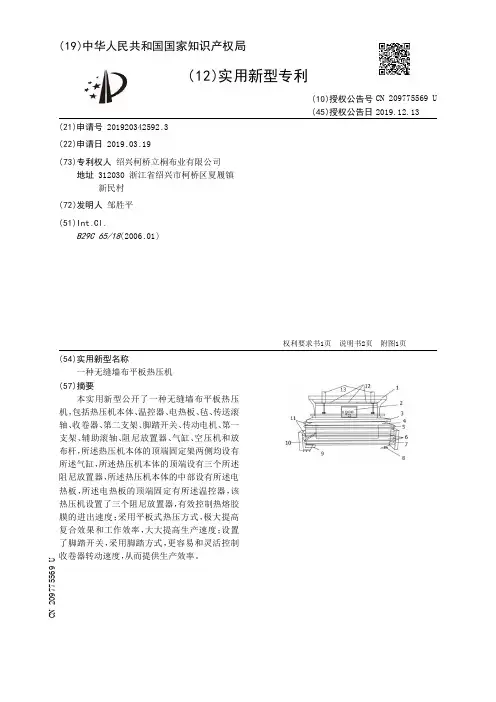

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920342592.3(22)申请日 2019.03.19(73)专利权人 绍兴柯桥立桐布业有限公司地址 312030 浙江省绍兴市柯桥区夏履镇新民村(72)发明人 邹胜平　(51)Int.Cl.B29C 65/18(2006.01)(54)实用新型名称一种无缝墙布平板热压机(57)摘要本实用新型公开了一种无缝墙布平板热压机，包括热压机本体、温控器、电热板、毡、传送滚轴、收卷器、第二支架、脚踏开关、传动电机、第一支架、辅助滚轴、阻尼放置器、气缸、空压机和放布杆，所述热压机本体的顶端固定架两侧均设有所述气缸，所述热压机本体的顶端设有三个所述阻尼放置器，所述热压机本体的中部设有所述电热板，所述电热板的顶端固定有所述温控器，该热压机设置了三个阻尼放置器，有效控制热熔胶膜的进出速度；采用平板式热压方式，极大提高复合效果和工作效率，大大提高生产速度；设置了脚踏开关，采用脚踏方式，更容易和灵活控制收卷器转动速度，从而提供生产效率。

权利要求书1页 说明书2页 附图1页CN 209775569 U 2019.12.13C N 209775569U权　利　要　求　书1/1页CN 209775569 U1.一种无缝墙布平板热压机，包括热压机本体（1）、温控器（2）、电热板（3）、毡（4）、传送滚轴（5）、收卷器（6）、第二支架（7）、脚踏开关（8）、传动电机（9）、第一支架（10）、辅助滚轴（11）、阻尼放置器（12）、气缸（13）、空压机（14）和放布杆（15），其特征在于：所述热压机本体（1）的顶端固定架两侧均设有所述气缸（13），所述热压机本体（1）的顶端设有三个所述阻尼放置器（12），所述热压机本体（1）的中部设有所述电热板（3），所述电热板（3）的顶端固定有所述温控器（2），所述电热板（3）的底端设有所述毡（4），所述毡（4）上固定有所述传送滚轴（5），所述热压机本体（1）的底端一侧设有所述第一支架（10），所述热压机本体（1）的底端另一侧设有所述第二支架（7），所述第一支架（10）的一侧固定有传动电机（9），所述第二支架（7）的一侧底部设有脚踏开关（8），所述第二支架（7）上设有所述收卷器（6），所述收卷器（6）上设有所述辅助滚轴（11），所述热压机本体（1）的背面设有所述放布杆（15），所述热压机本体（1）的背面设有所述空压机（14）。

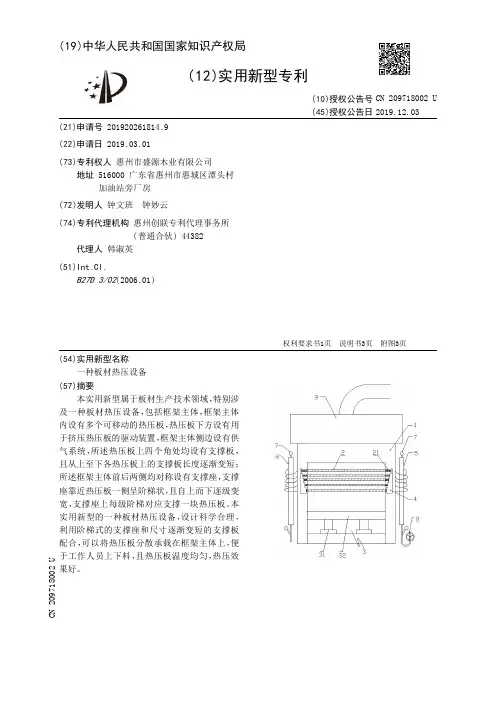

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920261814.9(22)申请日 2019.03.01(73)专利权人 惠州市盛源木业有限公司地址 516000 广东省惠州市惠城区潭头村加油站旁厂房(72)发明人 钟文班　钟妙云　(74)专利代理机构 惠州创联专利代理事务所(普通合伙) 44382代理人 韩淑英(51)Int.Cl.B27D 3/02(2006.01)(54)实用新型名称一种板材热压设备(57)摘要本实用新型属于板材生产技术领域，特别涉及一种板材热压设备，包括框架主体，框架主体内设有多个可移动的热压板，热压板下方设有用于挤压热压板的驱动装置，框架主体侧边设有供气系统，所述热压板上四个角处均设有支撑板，且从上至下各热压板上的支撑板长度逐渐变短；所述框架主体前后两侧均对称设有支撑座，支撑座靠近热压板一侧呈阶梯状，且自上而下逐级变宽，支撑座上每级阶梯对应支撑一块热压板。

本实用新型的一种板材热压设备，设计科学合理，利用阶梯式的支撑座和尺寸逐渐变短的支撑板配合，可以将热压板分散承载在框架主体上，便于工作人员上下料，且热压板温度均匀，热压效果好。

权利要求书1页 说明书3页 附图3页CN 209718002 U 2019.12.03C N 209718002U权　利　要　求　书1/1页CN 209718002 U1.一种板材热压设备，包括框架主体，框架主体内设有多个可移动的热压板，热压板下方设有用于挤压热压板的驱动装置，框架主体侧边设有供气系统，其特征在于：所述热压板上四个角处均设有支撑板，且从上至下各热压板上的支撑板长度逐渐变短；所述框架主体前后两侧均对称设有支撑座，支撑座靠近热压板一侧呈阶梯状，且自上而下逐级变宽，支撑座上每级阶梯对应支撑一块热压板。

2.根据权利要求1所述的板材热压设备，其特征在于：所述驱动装置包括驱动气缸和设置在气缸驱动杆上的压板，所述压板面积略大于热压板，所述驱动气缸为对称设置的两个。

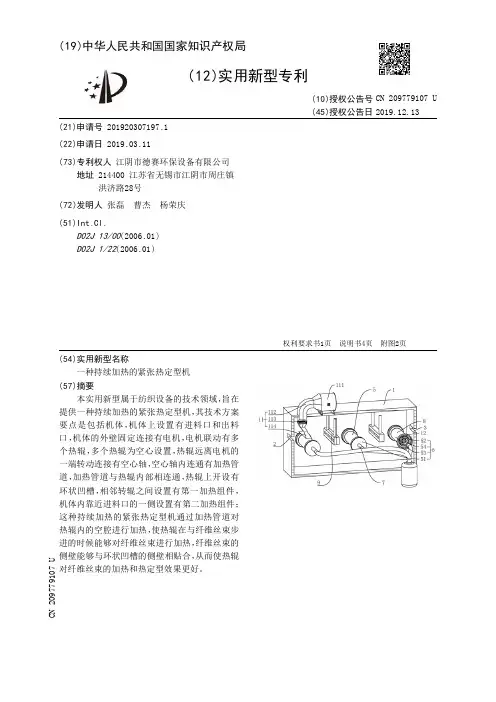

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307197.1(22)申请日 2019.03.11(73)专利权人 江阴市德赛环保设备有限公司地址 214400 江苏省无锡市江阴市周庄镇洪济路28号(72)发明人 张磊　曹杰　杨荣庆　(51)Int.Cl.D02J 13/00(2006.01)D02J 1/22(2006.01)(54)实用新型名称一种持续加热的紧张热定型机(57)摘要本实用新型属于纺织设备的技术领域，旨在提供一种持续加热的紧张热定型机，其技术方案要点是包括机体，机体上设置有进料口和出料口，机体的外壁固定连接有电机，电机联动有多个热辊，多个热辊为空心设置，热辊远离电机的一端转动连接有空心轴，空心轴内连通有加热管道，加热管道与热辊内部相连通，热辊上开设有环状凹槽，相邻转辊之间设置有第一加热组件，机体内靠近进料口的一侧设置有第二加热组件；这种持续加热的紧张热定型机通过加热管道对热辊内的空腔进行加热，使热辊在与纤维丝束步进的时候能够对纤维丝束进行加热，纤维丝束的侧壁能够与环状凹槽的侧壁相贴合，从而使热辊对纤维丝束的加热和热定型效果更好。

权利要求书1页 说明书4页 附图2页CN 209779107 U 2019.12.13C N 209779107U权　利　要　求　书1/1页CN 209779107 U1.一种持续加热的紧张热定型机，包括机体(1)，所述机体(1)上设置有进料口(2)和出料口(3)，其特征在于：所述机体(1)的外壁固定连接有电机(4)，所述电机(4)联动有多个热辊(5)，多个所述热辊(5)为空心设置，所述热辊(5)远离电机(4)的一端转动连接有空心轴(6)，所述空心轴(6)内连通有加热管道(7)，所述加热管道(7)与热辊(5)内部相连通，所述热辊(5)上开设有环状凹槽(8)。

2.根据权利要求1所述的一种持续加热的紧张热定型机，其特征在于：相邻所述热辊(5)之间设置有第一加热组件(9)，所述第一加热组件(9)包括与机体(1)内壁固定连接的加热环(91)、设置在加热环(91)内的电热丝(92)。

专利名称：一种用于平压热压机的压力装置
专利类型：实用新型专利
发明人：刘经伟,郭衍斌,郭衍鑫,刘国胜,刘富帅,王鑫鹏申请号：CN201920182031.1
申请日：20190201
公开号：CN209794678U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型属于平压热压机技术领域，提出了一种用于平压热压机的压力装置，包括压力梁和压板，压力梁固定设置在压板一侧，压力梁包括底板，底板为矩形板，底板上设置有等宽度的台板，台板沿长度方向的横截面为等腰梯形，底板与台板为一体结构，压力梁对称的两个侧壁上均设置有凹槽，压力梁的上表面与油缸的伸缩杆连接，压力梁下表面与压板连接，凹槽内设置有若干支撑条，支撑条的两端与凹槽的上壁和下壁连接，解决了现有平板式压力梁的力传递效果差的技术问题。

申请人：亚联机械制造(唐山)有限公司
地址：063000 河北省唐山市芦台经济开发区农业总公司四社区
国籍：CN
代理机构：石家庄领皓专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种板材热压机便于维护的热压板专利类型：发明专利
发明人：鄢贵龙
申请号：CN201610353709.9
申请日：20160525
公开号：CN107433654A
公开日：
20171205
专利内容由知识产权出版社提供
摘要：本发明公开了一种板材热压机便于维护的热压板，包括中空的加热板，缓冲垫和镜面板，所述加热板侧面连接有槽钢制成的定位座，所述缓冲垫和镜面板分别从内向外覆盖加热板的上、下表面，还包括两根分别贯穿上、下两侧定位座槽边、缓冲垫和镜面板的拉杆，所述拉杆位于镜面板外侧的外端设有连接定位块的钩部，位于定位座槽边内侧的内端连接有夹持机构，所述夹持机构由固定连接于连杆内端的托块、滑动连接于连杆的夹板、以及套在夹板与托块之间的连杆上的张力弹簧组成。

本发明通过张力弹簧驱动夹板来实现镜面板的固定、拆卸，操作方便，有效提高效率、降低劳动强度。

申请人：鄢贵龙
地址：223300 江苏省淮安市淮阴区富豪花园B区10号楼302室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种多层热压机的新型热压板专利类型：实用新型专利
发明人：仲从银
申请号：CN202020449919.X
申请日：20200401
公开号：CN212072282U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型涉及纤维板加工设备领域，具体涉及一种多层热压机的新型热压板，包括：热压板本体和设置在热压板本体内的中空腔体，所述中空腔体内设置有水平隔板，适于将中空腔体分割成上腔体和下腔体，所述水平隔板上设置有连通上腔体和下腔体的腰形孔；所述上腔体内设置有向上腔体的顶部喷射导热油的S形导热油管道；所述S形导热油管道包括圆管和两个对称设置的S形管，所述S形管的一端与圆管连接，另一端密封，所述S形管上间隔设置有若干喷油孔；所述下腔体设置有若干S形流道、两个侧边流道和纵向流道，所述纵向流道分别与S形流道和侧边流道连通。

本实用新型结构合理，提高了热量的利用率和加热的均匀性，增强了加热效果。

申请人：江苏巨龙木业有限公司
地址：223600 江苏省宿迁市沭阳县湖东镇工业区孙于路西侧
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920457747.8(22)申请日 2019.04.04(73)专利权人 四川恒诚信电子科技有限公司地址 629000 四川省遂宁市船山区中国西部现代物流港安恒实业基地内的组装车间(7号楼)(72)发明人 田云杰　匡卿谊　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 马林中(51)Int.Cl.B23K 20/02(2006.01)B23K 20/26(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种具有冷却功能的热压机(57)摘要本实用新型公布了一种具有冷却功能的热压机，涉及热压机设备技术领域。

包括热压机本体，所述热压机本体底部设置有出料口，所述出料口处设置有倾斜的导引管，所述导引管末端处设置有有冷却板，所述导引管长度延长，导引管上下内壁内设置有冷却水，所述内壁内设置有冷却水入口和冷却水出口，所述冷却水入口和冷却水出口与冷却水处理装置连接；所述冷却板上设置有若干通风孔，冷却板上下皆设置有风冷装置。

本实用新型避免了人力工作，节省了人力，提高了工作效率，实现了对覆铜板的全面冷却降温，提高了冷却效果，方便实用，节能环保。

权利要求书1页 说明书4页 附图1页CN 209754262 U 2019.12.10C N 209754262U权　利　要　求　书1/1页CN 209754262 U1.一种具有冷却功能的热压机,包括热压机本体(1)，其特征在于，所述热压机本体(1)底部设置有出料口(2)，所述出料口(2)处设置有倾斜的导引管(3)，所述导引管(3)末端处设置有有冷却板(4)，所述导引管(3)长度延长，导引管(3)上下内壁内设置有冷却水，所述内壁内设置有冷却水入口(5)和冷却水出口(6)，所述冷却水入口(5)和冷却水出口(6)与冷却水处理装置(7)连接；所述冷却板(4)上设置有若干通风孔(8)，冷却板(4)上下皆设置有风冷装置。
