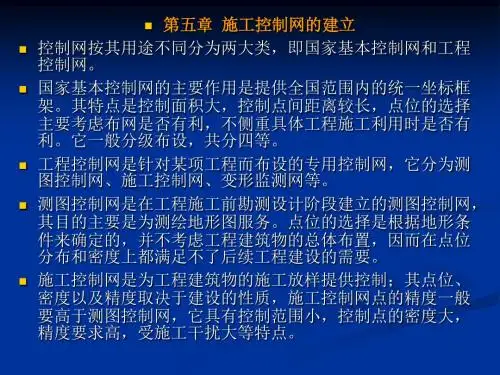

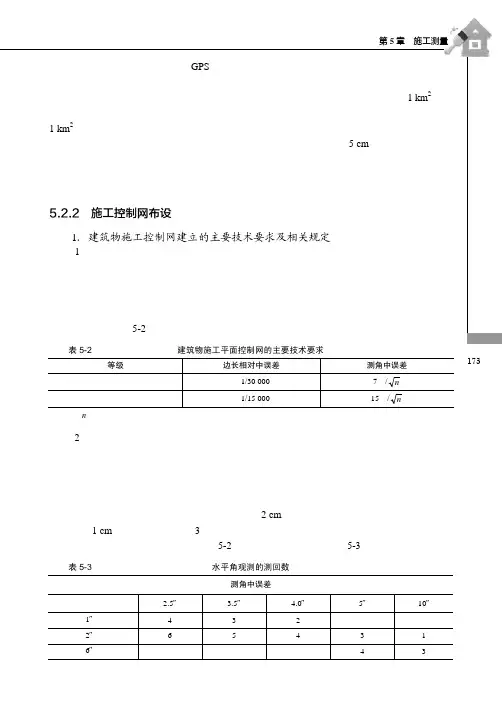

173 第5章 施工测量线状工程(公路与管线)多采用GPS 与全站仪相结合所布的导线网;对施工范围相对较小的民用建筑,也可采用建筑基线(或规划红线)作为控制。
⑥ 场区平面控制网应根据工程规模和工程需要分级布设。
对于建筑场地大于1 km 2的工程项目或重要工业区,应建立一级或一级以上精度等级的平面控制网;对于场地面积小于1 km 2的工程项目或一般性建筑区,可建立二级精度的平面控制网。
⑦ 场区平面控制网相对于勘察阶段控制点的定位精度不应大于5 cm 。
⑧ 各施工控制网点位,应选在通视良好、质地坚硬、便于施测、利于长期保存的地点,并应埋设标石。
标石的埋设深度,应根据地冻线和场地设计标高确定。
对于建筑方格网点应埋设顶面为标志板的标石。
5.2.2 施工控制网布设1.建筑物施工控制网建立的主要技术要求及相关规定(1)建筑物施工平面控制网的主要技术要求。
建筑物施工控制网应根据建筑物的设计形式和特点,布设成十字轴线或矩形控制网。
民用建筑物施工控制网也可根据建筑红线定位。
建筑物施工平面控制网是建筑物施工放样的基本控制,应根据建筑物的分布、结构、高度和机械设备传动的连接方式、生产工艺的连续程度,分别布设一级或二级控制网。
其主要技术要求应符合表5-2的规定。
表5-2 建筑物施工平面控制网的主要技术要求注:n 为建筑物结构的跨数。
(2)建筑物施工平面控制网建立的相关规定。
在建立建筑物施工平面控制网时,应符合下列规定:① 施工平面控制点应选在通视良好、利于长期保存、便于施工放样的地方。
② 施工平面控制网加密的指示桩宜选在建筑物行列线或主要设备中心线方向上。
③ 主要的控制网点和主要设备中心线端点应埋设固定标桩。
④ 控制网轴线起始点的定位误差不应大于 2 cm ;两建筑物(厂房)间有联动关系时,不应大于1 cm ,定位点不得少于3个。
⑤ 水平角观测的测回数应根据表5-2中测角中误差的大小按表5-3选定。
表5-3 水平角观测的测回数测角中误差 仪器等级 2.5″ 3.5″ 4.0″ 5″ 10″1″级 4 3 2 — —2″级 6 5 4 3 1 6″级 — — — 4 3。

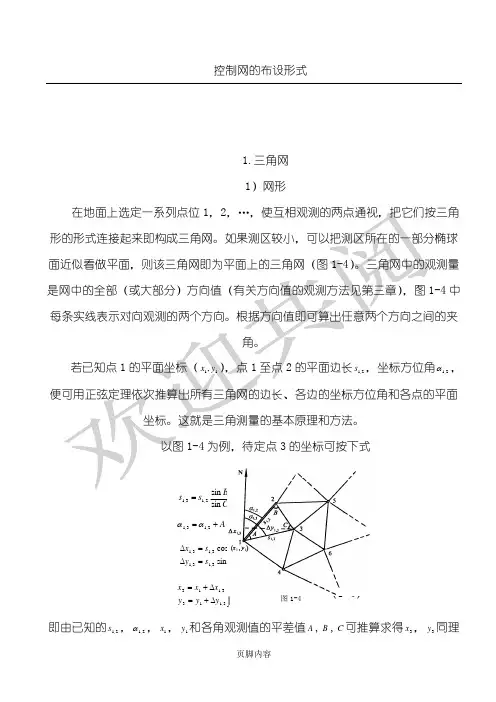

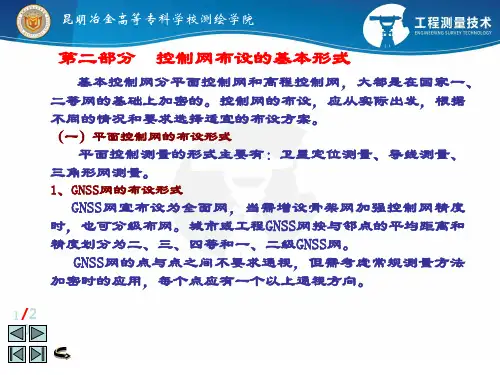

控制网的布设形式1.三角网1)网形 在地面上选定一系列点位1,2,…,使互相观测的两点通视,把它们按三角形的形式连接起来即构成三角网。
如果测区较小,可以把测区所在的一部分椭球面近似看做平面,则该三角网即为平面上的三角网(图1-4)。
三角网中的观测量是网中的全部(或大部分)方向值(有关方向值的观测方法见第三章),图1-4中每条实线表示对向观测的两个方向。
根据方向值即可算出任意两个方向之间的夹角。
若已知点1的平面坐标(11,y x ),点1至点2的平面边长2,1s ,坐标方位角2,1α,便可用正弦定理依次推算出所有三角网的边长、各边的坐标方位角和各点的平面坐标。
这就是三角测量的基本原理和方法。
以图1-4为例,待定点3的坐标可按下式计算C B s s sin sin 2,13,1= (1-1)A +=2,13,1αα (1-2)⎪⎭⎪⎬⎫=∆=∆3,13,13,13,13,13,1sin cos ααs y s x (1-3) ⎪⎭⎪⎬⎫∆+=∆+=3,1133,113y y y x x x (1-4) 即由已知的2,1s ,2,1α,1x ,1y 和各角观测值的平差值A ,B ,C 可推算求得3x ,3y 同理图1-4可依次求得三角网中其他各点的坐标。
2)起算数据和推算元素为了得到所有三角点的坐标,必须已知三角网中某一点的起算坐标(11,y x ),某一起算边长2,1s 和某一边的坐标方位角2,1 ,我们把它们统称为三角测量的起算数据(或元素)。
在三角点上观测的水平角(或方向)是三角测量的观测元素。
由起算元素和观测元素的平差值推算出的三角形边长、坐标方位角和三角点的坐标统(3)起算方位角 当测区附近有控制网时,则可由已有网传递方位角。
若无已有成果可利用时,可用天文测量方法测定三角网某一边的天文方位角再把它换算为起算方位角。
在特殊情况下也可用陀螺经纬仪测定起算方位角。
(4)独立网与非独立网 当三角网中只有必要的一套起算数据(例如一条起算边,一个起算方位角和一个起算点的坐标)时,这种网称为独立网。

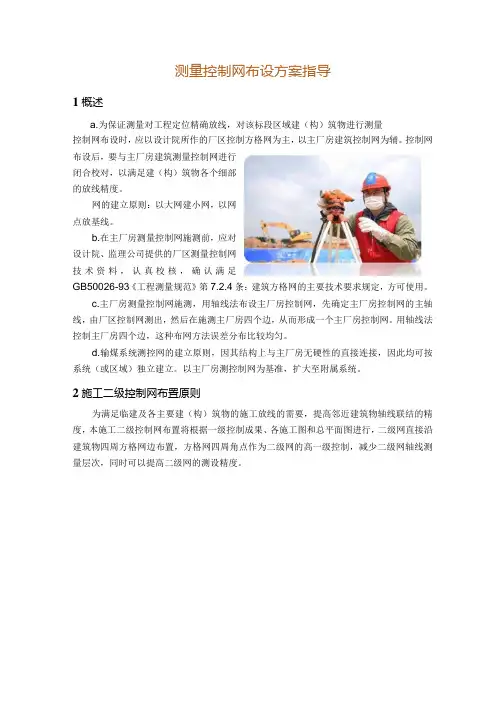

测量控制网布设方案指导1概述a.为保证测量对工程定位精确放线,对该标段区域建(构)筑物进行测量控制网布设时,应以设计院所作的厂区控制方格网为主,以主厂房建筑控制网为辅。
控制网布设后,要与主厂房建筑测量控制网进行闭合校对,以满足建(构)筑物各个细部的放线精度。
网的建立原则:以大网建小网,以网点放基线。
b.在主厂房测量控制网施测前,应对设计院、监理公司提供的厂区测量控制网技术资料,认真校核,确认满足GB50026-93《工程测量规范》第7.2.4条:建筑方格网的主要技术要求规定,方可使用。
c.主厂房测量控制网施测,用轴线法布设主厂房控制网,先确定主厂房控制网的主轴线,由厂区控制网测出,然后在施测主厂房四个边,从而形成一个主厂房控制网。
用轴线法控制主厂房四个边,这种布网方法误差分布比较均匀。
d.输煤系统测控网的建立原则,因其结构上与主厂房无硬性的直接连接,因此均可按系统(或区域)独立建立。
以主厂房测控制网为基准,扩大至附属系统。
2施工二级控制网布置原则为满足临建及各主要建(构)筑物的施工放线的需要,提高邻近建筑物轴线联结的精度,本施工二级控制网布置将根据一级控制成果、各施工图和总平面图进行,二级网直接沿建筑物四周方格网边布置,方格网四周角点作为二级网的高一级控制,减少二级网轴线测量层次,同时可以提高二级网的测设精度。
3施工二级控制网桩位结构(见下图)注:钢板厚度为IOmm,钢板及钢管材质为Q235,碎强度等级为C25,砂为中粗砂;桩位开挖后采用原槽浇灌。
4施工二级控制网的测设方法先根据厂区控制网定出矩形控制网的主轴线,然后根据主轴线测设矩形控制网(见下图)1)主轴线测设如上图所示:首先将长轴AOB定于地面,再以长轴为基线测出COD,并进行方向改正,使纵横两轴线严格垂直。
轴线的方向调整好以后,应以。
为起点,进行精密距离丈量,以确定纵横轴线各端点位置。
2)矩形二级控制网的测设在纵横轴线的端点A、B、C、D轴分别安置仪器,都以O为后视点,分别测设直角交会定出E、F、G、H四个角点。

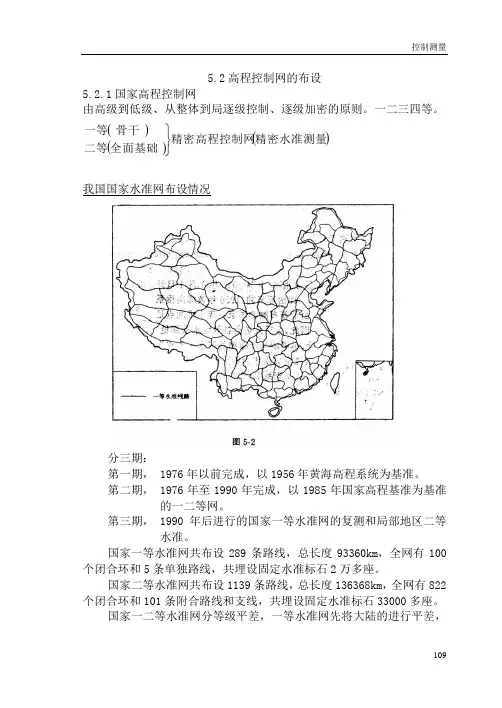

5.2高程控制网的布设
5.2.1国家高程控制网
由高级到低级、从整体到局逐级控制、逐级加密的原则。
一二三四等。
()
)(()精密水准测量精密高程控制网全面基础二等骨干一等⎭⎬⎫ 我国国家水准网布设情况
分三期:
第一期, 1976年以前完成,以1956年黄海高程系统为基准。
第二期, 1976年至1990年完成,以1985年国家高程基准为基准
的一二等网。
第三期, 1990年后进行的国家一等水准网的复测和局部地区二等
水准。
国家一等水准网共布设289条路线,总长度93360km ,全网有100个闭合环和5条单独路线,共埋设固定水准标石2万多座。
国家二等水准网共布设1139条路线,总长度136368km ,全网有822个闭合环和101条附合路线和支线,共埋设固定水准标石33000多座。
国家一二等水准网分等级平差,一等水准网先将大陆的进行平差,
再求海南岛的结果。
二等是以一等水准环为控制进行平差计算的。
一等水准网每隔15~20年复测一次。
三四等水准,加密,布设成附合路线,并尽可能互相交叉,构成闭合环。
5.2.2城市和工程建设高程控制网
分二三四等3个等级,首级高程控制网,一般要求设成闭合环。
优利德科技(中国)股份有限公司NeptuneLab 3.5 系统使用文档V05张恩豪2022-4-6版权所有© 2022 优利德科技(中国)股份有限公司保留一切权利。
非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。
声明:本公司产品受中国及其它国家和地区的专利(包括已取得的和正在申请的专利)保护。
本公司保留改变规格及价格的权利。
本手册提供的信息取代以往出版的所有资料。
本手册提供的信息如有变更,恕不另行通知。
对于本手册可能包含的错误,或因手册所提供的信息及演绎的功能以及因使用本手册而导致的任何偶然或继发的损失,本公司概不负责。
未经本公司事先书面许可,不得影印、复制或改编本手册的任何部分。
所有基于平台的实验结果计算,请根据实验模块器件的实际测量参数进行计算。
由于产品版本升级或其他原因,本文档内容会不定期进行更新。
除非另有约定,本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
优利德科技(中国)股份有限公司地址:广东省东莞市松山湖园区工业北一路6号邮编:523000网址:电子邮箱:********************.cn电话:400-876 7822修改记录文档版本发布日期修改说明修订人V01 2020-11-11 NeptuneLab3.0第一次修正版本发布张恩豪V02 2021-01-07 NeptuneLab3.0第二次修正版本发布张恩豪V03 2021-06-15 NeptuneLab3.0第三次修正版本发布张恩豪V04 2021-11-15 NeptuneLab3.0第四次修正版本发布张恩豪V05 2022-04-06 3.5版本新功能添加张恩豪目录NeptuneLab3.0系统使用文档 (6)一、校园管理 (7)1. 学校管理 (7)2. 校区管理 (7)3. 学院管理 (8)4. 学科管理 (8)5. 班级管理 (8)二、账户管理 (9)1. 学生管理 (9)2. 导师管理 (11)3. 教务管理员 (11)4. 系统管理员 (11)5. 角色&权限管理 (12)三、排课管理 (14)1. 课程设置 (14)2. 学期管理 (16)3. 课时配置 (16)4. 预约条款 (17)a. 通用条款 (17)b. 预约排课条款 (17)5. 课程表管理 (19)6. 选课记录 (20)四、资源空间 (21)1. 校内云 (21)a. 模板库 (21)b. 题库 (23)c. 文库 (23)2. 我的资源 (24)a. 我的模板 (24)b. 题库 (24)c. 我的文档 (25)d. 用量 (25)3. 通用配置 (25)a. 通用指标点* (25)b. 模板组件管理 (27)五、实验室管理 (27)1. 实验室管理 (27)2. 一卡通管理 (28)3. 人脸管理 (29)4. 指纹管理 (30)5. 物联网外设 (30)六、我的课程 (31)1. 电子教室 (31)2. 已结束 (35)3. 课程表 (36)七、学生报告 (36)1. 实验报告 (36)2. 全部报告 (38)3. 公开报告 (39)4. 统计分析 (39)5. 达成度报告 (40)八、预约管理 (41)1. 实验室开放管理* (41)2. 实验室开放预约 (42)a. 待审核预约 (42)b. 全部预约 (43)c. 开放预约条款 (44)d. 开放预约条款 (44)e. 可预约学生清单 (44)九、测量工作站 (44)1. 万用表采集测量 (45)2. 毫伏表采集测量 (45)3. 信号源采集测量 (45)4. 示波器采集测量 (45)5. 电源采集测量 (46)十、资产管理 (47)1. 全部资产 (47)十一、虚实电路控制 (47)1. 硬件描述(非菜单) (47)2. 虚实电路控制 (50)2.1 连接模式选择 (50)2.2 电路绘制 (51)备注1:登录说明 (53)备注2:新的系统需要做些什么 (54)备注3:导师如何开始上课 (54)备注4:学生如何通过系统参与到课程 (55)备注5:测量组件如何使用 (58)备注6:预约实验室(使用门禁、工位电源)管理流程 (60)NeptuneLab3.5系统使用文档文中所有截图的“*”是注意事项或者必填项。

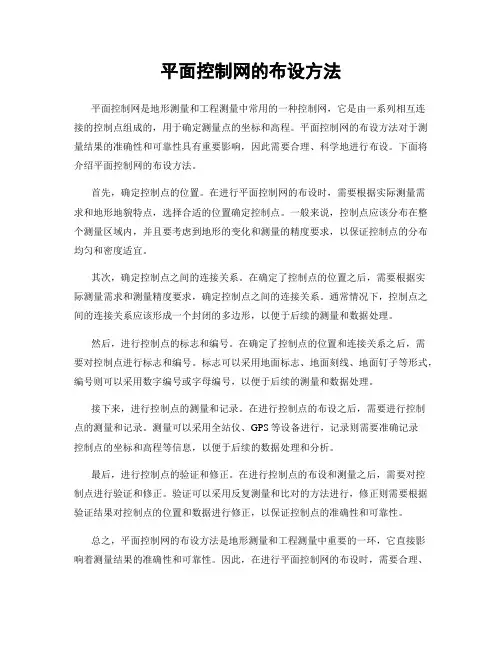

平面控制网的布设方法平面控制网是地形测量和工程测量中常用的一种控制网,它是由一系列相互连接的控制点组成的,用于确定测量点的坐标和高程。
