门禁控制器使用手册门禁控制器使用手册1:引言本文档提供了关于门禁控制器的详细信息和操作指导。
门禁控制器是用于控制和管理进出门禁通道的设备,通过该设备可以实现安全的出入记录、权限管理和访客控制等功能。
2:系统要求在使用门禁控制器之前,请确保系统满足以下要求:2.1 硬件要求:适当的服务器、门禁控制器设备、门禁读卡器、门磁传感器等。
2.2 软件要求:操作系统、数据库、门禁管理软件等。
3:安装3.1 安装服务器和设备:首先,根据系统要求安装所需的服务器和门禁控制器设备。
然后,将门禁读卡器和门磁传感器连接到控制器设备上。
3.2 安装软件:按照提供的安装指南,安装操作系统和数据库。
然后,安装门禁管理软件并配置相应的参数。
4:配置4.1 网络设置:通过门禁管理软件,配置门禁控制器和读卡器的网络参数,确保它们能够正常通信。
4.2 门禁权限设置:设置不同用户的门禁权限,包括进入时间、访问通道、特殊权限等。
可以通过添加用户、分组和设置门禁时间段来完成权限设置。
4.3 报警设置:设置报警条件和报警动作,例如非法入侵报警、门磁故障报警等。
可以通过门禁管理软件进行配置。
5:使用5.1 刷卡进门:用户在门禁读卡器上刷卡进门,门禁控制器会进行卡号验证和权限验证。
验证通过后,门禁控制器会开启门禁通道并记录相关信息。
5.2 访客管理:对于临时访客,可以通过门禁管理软件预约或发放访客卡。
访客在访问时,需要刷卡验证身份,授权有效后方可进入。
5.3 记录查询:通过门禁管理软件,可以查询门禁控制器记录的进出记录。
支持按人员、时间、门禁通道等条件进行查询和导出。
5.4 远程管理:通过网络连接,可以远程管理门禁控制器,包括远程配置、远程开门、远程查询等操作。
6:附件本文档涉及的附件包括:6.1 门禁控制器安装指南:详细介绍了门禁控制器的安装步骤和注意事项。
6.2 门禁管理软件用户手册:提供了关于门禁管理软件的详细使用说明。
6.3 门禁控制器技术规格:包含了门禁控制器的技术参数和功能特点。
门禁控制器使用说明书CK100系列(CK100、CK1002、CK1003、CK1005、CK1006等)门禁控制器使用说明书一、产品简介CK100系列非接触式感应卡门禁控制器是现代先进的门禁系统,它选用最新中央处理器及大容量存储芯片,采用FLASH最新技术,所有资料不会因断电而丢失;具备感应卡开门、卡加密码开门、密码开门、遥控开门等多种开门方式。
门状态监视、输出报警、防拆等完善的保安措施让用户更加安全;开门按钮、遥控开门、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
CK100系列可以进入编程状态后增加或删除用户卡;为了方便操作,CK100系列设计了一种更加方便的方法,即使用授权卡或删除卡进行对用户卡的增加或删除。
二、技术参数1)工作电源:直流,电压12V,电流<0.1A2)最大负载:报警输出100mA,电锁输出5A3)外型尺寸:116mm×116mm×20mm4)重量:180g5)环境温度:-20℃- 60℃6)相对湿度:20% - 90%7)存储容量:有打卡记录机型:4000 张用户卡、4000组密码;无打卡记录机型:5500 张用户卡、5500组密码;无打卡记录、无密码、无代码机型:10000张用户卡(此机型无代码,不能按代码删除卡号)8)读卡距离:>10CM9)读卡类型:EM或EM兼容卡三、设置方法1)初始编程密码为“8888”。
2)进入编程状态:按 * 编程密码 # 进入编程状态,此时蓝灯闪烁加快。
可以输入以下介绍的“0”到“9”的命令进入不同的模式。
输入“0”到“9”的命令时蓝灯闪烁更加加快表示已经进入到设置。
3)功能设置(需在编程状态下)●修改编程密码按 * 编程密码 # 进入编程状态后按0 新密码 # 重复新密码 #注密码为1-8 位任意数字,蜂鸣器“嘀”的一声代表修改密码成功,连续“嘀嘀嘀”的三声代表失败,失败的原因一般是二个密码不一样。
门禁控制器使用说明书一、产品简介:RD-004D控制器采用最新技术,使用红外遥控器对控制器进行管理,采用灌封处理,具有良好的防水性能。
采用ID卡作为电子密码钥匙,增加了系统的安全可靠性,是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数:工作电压:12VDC/AC±10%静态电流:<80mA负载电流:≤0.5A工作温度:-25℃~60℃工作湿度:10%~90%RH存储容量:1700张用户卡读卡距离:1~150mm读卡类型:ID或EM兼容之卡片三、设置使用方法:1、出厂设置的编程密码有四组,分别为:①A123 ②B123 ③C123 ④D123警告:如果四组密码都忘了,可按住线路板上的复位按钮,蜂鸣器将连续鸣叫5声,恢复出厂设置的编程密码。
2、进入编程状态:进入编程模式。
注:管理员可用以上四组密码任意一组进入编程状态,蜂鸣器“嘀嘀”两声响,同时红色指示灯转为每秒闪烁一次,表示进入,三声响为操作有误,请重试。
注意:一下所有操作都必须在编程状态下进行。
3、修改编程密码:按注:密码必须为4位,只能修改你自己进入的编程密码。
4、设置锁状态:a. 按b. 按c. 按5、设置开门时间确认注:X为1-99数字,单位为秒,出厂设置为3秒。
6、设置用户卡:①、输入卡号发卡单张或连续按卡号设置卡片,“XXX”表示设置的数量。
设置范围从000到999之间,000和001都是表示1张,即1-999张a、如果卡片上的号码不是连续的,则在输入6位卡号加输000或001按确认键即可发卡.b、如卡号为连续的卡片,则先输入6位卡号加输入卡片的数量,最多可一次连续发卡999张。
发卡过程中控制器会发出“嘀··嘀”的提示音,每一声响表示一张卡设置成功。
全部设完蜂鸣器会发出嘀嘀两声。
注:输入的6位卡号为ID卡上前段10位中的后6位数字。
②、读卡发卡按。
门禁控制器使用说明书本设备配备红外遥控器,利用它来对控制器进行管理,用户可随意增加或删除某一张密码钥匙卡的使用权限,原始编程密码为“1234”。
登陆管理状态:操作方法:键入 * + 编程密码 + CALL 成功提示:蜂鸣器长鸣一声黄灯亮1、退出管理状态:操作方法:键入 EXIT 成功提示:蜂鸣器长鸣一声黄灯灭注:以下命令在管理状态下有效。
(在管理状态下10秒内未有操作自动推出到待机状态)4、卡号发卡操作:操作方法:键入 * + 1 + # + 10位卡号 + CALL 成功提示:蜂鸣器短鸣两声5、刷卡发卡操作:操作方法:键入 * + 2 + # + CALL + 读卡成功提示:蜂鸣器短鸣两声6、卡号删卡操作:操作方法:键入 * + 3 + # + 10位卡号 + CALL 成功提示:蜂鸣器短鸣两声7、刷卡删卡操作:操作方法:键入 * + 4 + # + CALL + 读卡成功提示:蜂鸣器短鸣两声8、删除所有卡操作:操作方法:键入 * + 5 + # + CALL 成功提示:蜂鸣器短鸣五声后长鸣一声9、修改开琐时间操作:操作方法:键入 * + 6 + # + 4位开锁时间 + CALL 成功提示:蜂鸣器短鸣两声10、修改管理密码:操作方法:键入 * + 7 + # + 新密码 + # + 新密码 + CALL 成功提示:蜂鸣器长鸣一声11、遥控器开门:操作方法:键入 * + 8 + # + CALL 成功提示:蜂鸣器长鸣一声12、门常开启动:操作方法:键入 * + 9 + # + CALL 成功提示:蜂鸣器长鸣一声13、门常开关闭:操作方法:键入 * + 0 + # + CALL 成功提示:蜂鸣器长鸣一声14、ADD键使用:(回位键)有操作输入错误命令后,操作员不知道处在什么状态,此时可通过ADD键退回第一层等待命令状态,并清除所有当前以输入命令。

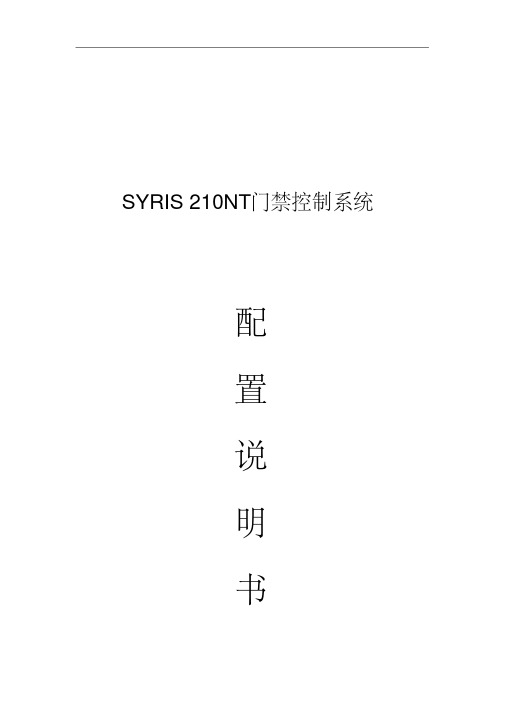

SYRIS 210NT门禁控制系统配置说明书第一章门禁硬件设置一、登录控制器每次对SY210NT 控制器操作都要首先登录控制器,除非特殊说明,以后的操作都是从登录控制器以后开始。
按控制器键盘[MEN],液晶显示“System ”,按[EN],出现“Login ”,按[EN],出现“Password --------”,由键盘输入初始密码“1234”,按[EN],液晶显示“Master Ok”,按[EN],出现“Login ”,系统登录成功。
二、控制器ID 地址设置当一台管理电脑连接多个控制器时,管理电脑通过控制器的ID 地址来识别控制器。
当电脑只连接一台控制器时,本项设置可以免去,出厂时缺省设置为1。
在“Login ”画面,按以下操作进行设定。
按5次按[EN] 按[▼]键 [▼]键按[EN]键 ID 可设定为 1—99 ,按[CLREN]键返回初始画面三、读卡机ID 地址设置每台SY210NT 控制器最多可连接8个读卡机。
控制器通过读卡机的ID 地址识别每一个读卡机。
设置读卡机ID 还要遵循以下规则:即:1、2、3、4号表示进门,5、6、7、8表示出门。
如果要进门时刷卡开门,则设置该读卡机设ID 号为1、2、3、4;如果要出门时刷卡开门,则要ID 号设置为5、6、7、8。
在控制器的内部,已经设置好ID 号为1、5的读卡机刷卡时,1号继电器动作,ID 号为2、6的读卡机刷卡时2号继电器动作, ID 号为3、7的读卡机刷卡时3号继电器动作,ID 号为4、8的读卡机刷卡时4号继电器动作(1、2、3、LoginSystem Process APBLevel Setting Control IDControlID=[01] login4号继电器输出线分别对应NC1、COM1、NO1…依次类推)。
如果没有电脑管理SY210NT 控制器,则一个读卡机的ID 号设置为1和5相同(开门和关门对SY210NT 控制器表现都是1号继电器动作);如果使用管理电脑,则进门读卡机只能设置为1号。
门禁系统使用说明书11. 引言本文档旨在介绍门禁系统的使用方法,以便用户能够正确、便捷地使用该系统。
门禁系统是一种用于控制用户进出指定区域的安全设备,其主要功能包括身份验证、权限控制和出入记录等。
本文档将详细介绍如何正确使用门禁系统的各种功能。
2. 系统硬件需求•门禁终端设备:用于识别用户身份、验证权限等功能。
•门禁控制器:用于管理门禁系统的各种功能。
•门禁读卡器:用于读取用户的身份信息。
3. 安装与配置3.1 安装门禁终端设备1.将门禁终端设备安装在门口或指定的入口位置。
2.确保门禁终端设备与电源连接正常。
3.2 安装门禁控制器1.将门禁控制器安装在门禁终端设备附近的安全位置。
2.连接门禁控制器与门禁终端设备。
3.3 连接门禁读卡器将门禁读卡器与门禁控制器相连接。
3.4 配置门禁系统1.进入门禁系统管理界面。
2.添加用户信息,包括姓名、身份证号码等。
3.设置用户权限,例如开启或关闭特定区域的访问权限。
4.配置用户权限分组,方便管理不同用户的权限。
4. 使用门禁系统4.1 身份验证1.用户将身份证或门禁卡靠近门禁读卡器。
2.门禁读卡器会读取用户的身份信息。
3.门禁系统会对用户进行身份验证。
4.验证通过后,门禁控制器会打开门禁终端设备,用户可以进入指定区域。
4.2 权限控制1.根据用户的身份信息和权限,门禁系统会判断用户是否有进入指定区域的权限。
2.如果用户具有权限,门禁控制器会打开门禁终端设备。
3.如果用户没有权限,门禁控制器会拒绝用户进入指定区域,并记录拒绝记录。
4.3 出入记录1.门禁系统会自动记录用户的出入记录,包括进入时间、离开时间等。
2.用户可以通过门禁系统管理界面查看自己的出入记录。
3.管理员可以通过门禁系统管理界面查看所有用户的出入记录。
5. 故障排除5.1 无法通过身份验证•确认输入的身份信息是否正确。
•确认门禁终端设备和门禁读卡器的连接是否正常。
•如果问题仍然存在,请联系系统管理员。
accesscontroller门禁说明书设置开门模式门禁系统是一种用于管理人员进出特定场所的安全系统。
通过门禁系统,可以实现对人员的准确控制和管理,确保场所的安全和秩序。
在门禁系统中,门禁控制器是一个非常重要的设备,它负责对门的打开和关闭进行控制。
本说明书将介绍如何设置门禁控制器的开门模式。
一、门禁控制器的开门模式介绍门禁控制器的开门模式是指门禁系统控制门打开的方式和条件。
根据实际需求和安全要求,门禁控制器一般具有多种开门模式,包括常开、常闭、刷卡开门、密码开门等。
下面分别介绍各种开门模式的设置方法和注意事项。
1.常开模式常开模式是指门禁系统中门一直处于打开状态,人员可以自由进出。
常开模式适用于安全要求较低、高人流量的场所,如大厦的大门、商场的入口等。
要设置常开模式,首先需要进入门禁控制器的管理界面,在设置选项中找到“开门模式”选项,点击进入设置页面。
然后选择常开模式并保存设置,最后将门禁控制器连接到门禁系统中。
2.常闭模式常闭模式是指门禁系统中门一直处于关闭状态,只有通过刷卡、密码等方式验证身份后才能打开。
常闭模式适用于安全要求较高的场所,如金融机构的保险库、实验室等。
设置常闭模式的方法与设置常开模式类似,只需要选择常闭模式并保存设置即可。
3.刷卡开门模式刷卡开门模式是指人员通过刷卡验证身份后可以打开门禁系统中的门。
在设置刷卡开门模式时,需要先将刷卡卡片的信息录入门禁系统的数据库中,然后设置刷卡开门模式,并将门禁控制器与刷卡读卡器进行连接。
人员在使用门禁系统时,只需将刷卡卡片靠近读卡器,系统就会自动验证身份并打开门。
4.密码开门模式密码开门模式是指人员通过输入预设密码验证身份后可以打开门禁系统中的门。
在设置密码开门模式时,需要先将人员的密码信息录入门禁系统的数据库中,然后设置密码开门模式,并将门禁控制器与密码输入设备进行连接。
人员在使用门禁系统时,只需输入预设的密码,系统就会自动验证身份并打开门。
简易门禁控制器使用说明操作说明:1、通电,按下“出门按钮”,继电器1动作,出门指示灯(绿色)亮且状态灯(红色)亮,延时X秒出门指示灯灭,处于开门状态;再按下“出门按钮”,继电器2动作,关门指示灯亮且状态灯(红色)灭,延时X秒关门指示灯灭,处于关门状态。
2、密码开门:在关门状态下,按一下“密码”键,数码管显示“cccc”输入开门密码(默认开门密码为“8888”),再按“确认”键,继电器1动作,出门指示灯(绿色)亮且状态灯(红色)亮,延时X秒出门指示灯灭,处于开门状态;按“关门”键或“出门按钮”,继电器2动作,关门指示灯亮且状态灯(红色)灭,延时X秒关门指示灯灭,处于关门状态。
3、开门密码设置:①按一下“设置”键,数码管显示“bbbb”输入系统密码(默认系统密码为“5555”),按“确定”键,进入设置界面,数码管显示“1コцコ”。
②再按“确认”,数码管显示“c1”1秒后消失,输入新的四位开门密码,然后“确认”;显示“c2”1秒后消失,第二次输入新密码,按“确认”③数码管闪两下,蜂鸣器长“嘟”一声并返回设置界面“1コцコ”,则开门密码设置成功。
如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配,密码设置失败返回设置界面“1コцコ”。
4、系统密码设置:①按一下“设置”,数码管显示“bbbb”输入系统密码(默认系统密码为“5555”),按“确定”键,进入设置界面,数码管显示“1コцコ”,再按一下“设置”,数码管显示“2コцコ”,开始设置系统密码②再按“确认”,数码管显示“c1”1秒后消失,输入新的四位系统密码,然后“确认”;显示“c2”1秒后消失,第二次输入新密码,按“确认”③数码管闪两下,蜂鸣器长“嘟”一声并返回设置界面“2コцコ”,则系统密码设置成功。
如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配,密码设置失败返回设置界面“2コцコ”。
5、锁控时间设置:进入系统设置界面后,继续按“设置”键,直至数码管显示“3コbコ”,然后按“确定”键,进入锁控时间的设置,输入自己想要的锁控时间,然后按“确定”键保存退出。
霍尼韦尔门禁设置步骤霍尼韦尔门禁系统是一种用于控制和监视进入建筑物或区域的安全系统。
它通常由门禁控制器、读卡设备、锁定机制和管理软件等组成。
在进行门禁设置的过程中,需要按照一定的步骤进行操作。
以下是一个基本的门禁设置步骤,供参考:步骤一:规划和设计门禁系统在进行门禁设置之前,首先需要进行门禁系统的规划和设计。
这包括确定需要安装门禁的区域、确定门禁控制器和读卡设备的位置、确定用户权限和访问控制策略等。
步骤二:安装门禁设备门禁设备的安装包括门禁控制器、读卡设备和锁定机制等。
门禁控制器通常安装在门禁服务器室内或安全区域内,而读卡设备安装在门口或需要进行门禁的区域。
锁定机制安装在门上,以控制门的开关状态。
步骤三:连接门禁设备和门禁控制器门禁设备和门禁控制器之间需要进行连接,以便实现设备之间的通信。
通常情况下,使用传统的有线连接方式,如RS-485总线或TCP/IP网络等。
通过连接,门禁设备可以将读卡信息传输给门禁控制器,门禁控制器再根据用户权限和访问控制策略来决定是否允许进入。
步骤四:软件配置和设置门禁系统通常配备管理软件,可以对门禁设备和门禁控制器进行配置和设置。
通过软件,可以创建用户账户、分配权限、设置访问控制策略等。
同时,还可以对门禁设备进行监控和管理,如远程开关门、记录访问日志等功能。
步骤五:设置用户权限和访问控制策略门禁系统的核心功能之一是管理用户权限和访问控制策略。
通过管理软件,管理员可以创建用户账户,并为不同的用户分配不同的权限。
例如,管理人员可能拥有最高权限,可以进入所有区域,而员工只能进入特定的区域。
管理员还可以设置访问控制策略,如指定特定时间段内允许进入的人员、指定特定人员允许进入的区域等。
步骤六:测试和调整门禁设置完成后,需要进行测试和调整,以确保系统正常工作。
测试可以包括读卡设备的读卡功能、门的开关状态、用户权限和访问控制策略的有效性等。
如果出现问题,可以根据实际情况进行调整和修复。
品牌:加博型号:CNB-206
用户容量:500 工作温度:-30-70 ℃支持卡片格式:ID
产品名称:CNB-206 读卡密码门禁盘
整体特征:
本单门门禁机专门为写字楼、办公室、住宅、保安系统、楼宇通道等出入的控制而设计。
其外表美观大方、安装时可与墙面完美结合。
不须联网,同时具备感应卡开门、感应卡加密码开门和单用密码开门三种开门方式。
艰久耐用,所有数据不会因断电而丢失。
是门禁系统之理想选择。
产品整体特征
卡片容量:1000张。
用户操作:用户编程模式简单容易、同時发出声音和灯光作为回应。
开门方式:感应卡,密码,卡+密码三种工作方式。
安裝简单:全部采用单机运行方式、不需联网。
读卡或按密码,直接输出接点信号,可自动开锁或开自动门机,方便和电锁以及各种自动门机的直接连接。
读卡功率大,距离不小于10CM。
操作使用简洁明了,卡片增减灵活,可脱机删除卡片。
有防撬报警功能。
安装说明:请勿带电接线!!!
注意:电锁一般应从专用电源控制器接出,此时接线应以电源的说明为标准 (如下图):
注意! 上电前必须确认电源的正负极性
一、门禁控制器一体机初始化方法:
操作步骤如下:
1、关闭电源,S16的第2脚和第3脚相接。
(S16在接线柱下方)
2、接通电源,蜂鸣器连续断续长鸣,红灯、绿灯、橙灯齐闪烁。
说明:此时如发现状态有异,请按住下方的弹簧
3、断电,再接通电源,红灯、绿灯、橙灯齐闪烁。
S16开关转换。
4、S16的2、3脚断开,1、2脚接通。
5、门禁控制器初始化完成,蜂鸣器鸣响一声,门禁控制器进入用户使用状态。
说明:初始化操作仅修改系统密码为缺省密码123456(出厂默认),其它数据不会被删改。
二、继电器输出设置方法
1、PUSH 1 为继电器干触点输出。
2、J1 的NO脚连接,PUSH 1,GND常开电器动作时,PUSH 1,GND接通。
3、J1的NC脚连接,PUSH 1,GND 常闭(继电器动作时,PUSH 1 、GND断开)。
4、J2为高低电平选择端。
三、门禁一体机编程方法
1、“#”功能键,进入编程模式
a、按“#”字键,红灯、绿灯、橙灯、橙灯齐亮。
b 、输入5位系统密码(出厂缺省为12345),蜂鸣器鸣响一声,绿灯熄灭,门禁一体机进入系统编程状态。
2“1”修改系统密码:
(1)按:“1”字键,橙灯亮、红灯和绿灯熄灭。
(2) 用户输入5位数字密码
(2)用户输入5位数字密码(如:88888),输入完毕,蜂鸣器短鸣响一声,绿灯闪亮一次熄灭,橙灯和红灯闪亮,密码修改成功。
注:以下的功能设置需在编程状态下
“0”键,加入卡+密码型用户
A、按“0”字键,橙灯亮,红灯、绿灯熄灭。
B、输入4位用户号,绿灯亮,输入号有效。
C、读取需登录的用户卡,蜂鸣器短鸣一声,绿灯熄灭时,输入6位密码,蜂鸣器长鸣一声,绿灯闪亮一次熄灭,橙灯和红灯亮,用户登录成功。
注意:卡+密码是指用户开门需要读卡并正确输入密码才可开门。
“1”键,修改编程密码。
A、按“1”键,橙灯亮,红灯、绿灯熄灭。
B、用户输入5位数字密码(如888888),输入完毕,蜂鸣器短鸣一声,绿灯闪亮一次后熄灭,红灯、橙灯亮,密码修改成功。
注意:该用户密码应妥善保存,再次进入系统编程模式时需要输入该密码,如忘记密码,请执行初始化操作规程。
(详细四.d)
3、“2”键,增加(修改)用户开门密码此密码为公共密码。
按“2”键输入四位数用户有开门密码(如:8888)
设置开门方式:
4、按“301 ”:卡或密码开门
按“302 ”:卡加密码开门
5、授权用户卡:注:卡号是指ID卡上丝印的10位卡号的后面8位(前面为零的可以省略)
(1)手动加入:
单张加入:按40+#键入8位数卡号+#(可连续输入,按#结束)
批量加入:按50+#键入8位数起始卡号+#,再键入欲增加卡的张数(三位数)+#(此项功能公限于用户卡号可连续0
(2)读卡加入:
单张加入:按41+#读要授权的卡+#(可连续读卡,按#结束)
批量加入:按51+#读卡(起始卡),键入欲增加的卡张数(三位数)+#
6、删除用户卡:
(1)手动删除:
单张删除:按60+#键入8位数卡号+#(可连续输入,按#结束)
批量删除:按70+#键入8位数起始卡号+#再键入欲增加卡的张数(三位数)+#
(2)读卡删除:
单张删除:按61+#读要删除的卡+#(可连续读卡,按#结束)
批量删除:按71#读卡(起始卡),键入欲删除的卡张数(三位数)+#
注:若作整批卡片增加或删除时,所键入欲增加或删除的卡片张数(3位数字),不含起始卡片或8位数起始卡号,因此实际卡片数应是3位数字+1
7、删除所有用户卡:
按:“8883”,蜂鸣器长鸣一声,绿灯闪亮一次熄灭,橙灯和红灯亮所有用户数据删除成功。
8、修改开门时间:
(1)按“0”字键,橙灯亮、红灯、绿灯熄灭。
(2)输入两位开门时间数值(如05为5秒),蜂鸣器长鸣一声,绿灯闪亮一次熄灭,橙灯和红灯亮,开门时间设置成功。
9、退出编程:
按“ * ”退出编程状态。
四、门禁一体机使用方法:
门禁一体机编程完成后,进入正常工作使用状态,红灯亮,绿灯和橙灯熄灭。
使用方法如下:
1、将用户接近一下门禁一体机或连续输入4位用户密码,蜂鸣器长鸣一声,绿灯亮,红灯熄灭,开门成功,在设定的开门时间内,灯指示状态不变。
2、如果蜂鸣器短鸣响三声,红灯连续闪亮三次,则表示该卡或密码为非法用户,不能开门。
3、如果某用户为卡+密码型,要求在正确读到卡以后,如果是有效卡,则蜂鸣器长鸣响一声,绿灯闪动
提示用户马上输入密码;如果是无效卡,则无效退出等待再重新读其它卡。
注意:本门禁一体机同时支持卡开门,密码开门,卡加密码三种开门方式。
在开门状态下不能读卡,在按键用户密码过程,不能同时读卡操作。
特别注意事项
1、电锁一般应从专用电源控制器接出
2、通过J1的跳线可选择PUSH的常开常闭
3、通过J2的跳线可改变PUSH 的输出电平。
4、上电前必须确认电源电压(DC12V)和电源的正负极性!(说明:防撬报警开关在电路板右下角,闭合禁声,弹开蜂鸣器连续短鸣报警。
主要技术参数
储存容量:1000张用户卡、1000组密码
工作方式:单机不联网。
工作:电压: DC12V
开锁电流: ≤1000mA
静态电流: ≤60mA
读卡距离:5-20cm
读卡类型:EM或EM兼容卡
工作温度:-10 ℃∽ 70℃
工作湿度:10%∽90%
重量: 180g
工作湿度:10~90%RH
外观尺寸:117mm(L)*117mm(W)*21mm(H)。
