PLC控制系统设计、安装与调试实习PLC编程练习题（基本单元程序）1．设计一个电动机点动与连续运行混合控制的程序。

2．设计一个单按钮启停控制程序，即按一下启动，再按一下停止。

3．设计一个双重联锁正反转控制程序，接触器之间采用触点来实现互锁。

4．设计一个双重联锁正反转控制程序，两线圈之间的转换采用定时器延时来防止接触器同时吸合。

5．设计一个单按钮控制正反转的程序，即按一下正转，再按一下反转。

按下停止按钮，电动机停止工作。

6．设计一个两台电动机顺序控制程序，即按下启动动按钮，M1启动，延时3S后，M2自行启动；按下停止按钮，M2停止，延时3S后，M1自动停止。

按下急停按钮，电机立即停止7，设计一个单按钮控制两台电动机顺序启停的程序，即按一下M1启动，再按一下M2启动；当按下停止按钮时，M2停止，按下急停按钮时，M1，M2立即停止。

8．设计一个Y—△降压启动控制程序，按下启动按钮后，电动机作Y形启动，延时3S后，自动转换到△运行；按下停止按钮时，电动机立即停止工作。

9．设计一个双速电动机自动变速控制程序，当按下启动按钮时，电动机作低速启动，5S钟后自动转成高速；当按下停止按钮时，选进入低速，2S后再停止。

10．设计一个双速电动机控制程序，SB1为低速控制，SB2为高速控制，按下SB1，电动机作低速运行；在停止的状态下，按下SB2，电动机先进行低速启动，延时3S后自动进入高速运行；在低速运行的状态下，按下SB2，就直接进行入高速运行。

在高速运行状态下按SB1，就直接进入低速运行，按下停止按钮，电动机先进入低速，延时2S后方可停止。

11．设计一个控制程序，按下启动按钮后，M1作正转，5S钟后，自动停止，3S钟，自动转成反转，再5S钟后，自动停止，再3S钟后，又自动转成正转，如此循环；按下停止按钮后，自动停止工作。

12．设计一个控制程序，按下启动按钮后，M1作正转，5S钟后，自动停止，3S钟，自动转成反转，再5S钟后，自动停止，再3S钟后，又自动转成正转，如此循环；按下停止按钮后，自动停止工作；当再次启动时，能够从上一次停止时的状态开始进行工作（即具有记忆功能）。

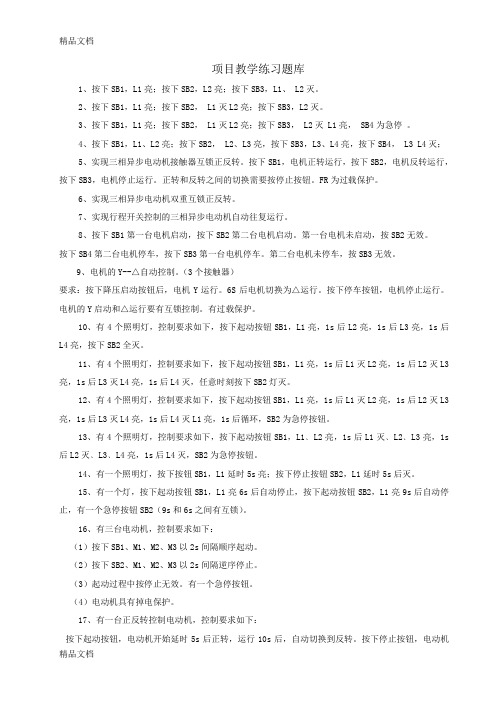

项目教学练习题库1、按下SB1，L1亮；按下SB2，L2亮；按下SB3，L1、 L2灭。

2、按下SB1，L1亮；按下SB2， L1灭L2亮；按下SB3，L2灭。

3、按下SB1，L1亮；按下SB2， L1灭L2亮；按下SB3， L2灭 L1亮， SB4为急停。

4、按下SB1，L1、L2亮；按下SB2， L2、L3亮，按下SB3，L3、L4亮，按下SB4， L3 L4灭；5、实现三相异步电动机接触器互锁正反转。

按下SB1，电机正转运行，按下SB2，电机反转运行，按下SB3，电机停止运行。

正转和反转之间的切换需要按停止按钮。

FR为过载保护。

6、实现三相异步电动机双重互锁正反转。

7、实现行程开关控制的三相异步电动机自动往复运行。

8、按下SB1第一台电机启动，按下SB2第二台电机启动。

第一台电机未启动，按SB2无效。

按下SB4第二台电机停车，按下SB3第一台电机停车。

第二台电机未停车，按SB3无效。

9、电机的Y--△自动控制。

（3个接触器）要求：按下降压启动按钮后，电机Y运行。

6S后电机切换为△运行。

按下停车按钮，电机停止运行。

电机的Y启动和△运行要有互锁控制。

有过载保护。

10、有4个照明灯，控制要求如下，按下起动按钮SB1，L1亮，1s后L2亮，1s后L3亮，1s后L4亮，按下SB2全灭。

11、有4个照明灯，控制要求如下，按下起动按钮SB1，L1亮，1s后L1灭L2亮，1s后L2灭L3亮，1s后L3灭L4亮，1s后L4灭，任意时刻按下SB2灯灭。

12、有4个照明灯，控制要求如下，按下起动按钮SB1，L1亮，1s后L1灭L2亮，1s后L2灭L3亮，1s后L3灭L4亮，1s后L4灭L1亮，1s后循环，SB2为急停按钮。

13、有4个照明灯，控制要求如下，按下起动按钮SB1，L1﹑L2亮，1s后L1灭﹑L2﹑L3亮，1s 后L2灭﹑L3﹑L4亮，1s后L4灭，SB2为急停按钮。

14、有一个照明灯，按下按钮SB1，L1延时5s亮；按下停止按钮SB2，L1延时5s后灭。

plc编程练习题PLC编程练习题PLC（可编程逻辑控制器）是一种广泛应用于自动化控制系统中的设备。

它通过编程来控制各种工业过程和机械设备的操作，提高生产效率和质量。

为了提高PLC编程的技能和能力，下面将介绍一些PLC编程练习题，帮助读者更好地理解和掌握PLC编程的基本原理和方法。

1. 闪烁灯控制在一个工业场景中，有一个灯需要以固定的频率进行闪烁。

请编写一个PLC程序，控制灯的开关，使其以1秒开启，1秒关闭的频率进行闪烁。

解答提示：使用一个定时器，设定1秒的时间，当定时器时间到达时，输出控制信号，控制灯的开关。

2. 电机控制一个电机需要按照以下规则进行控制：当开关1打开时，电机正转；当开关2打开时，电机反转；当两个开关都关闭时，电机停止。

请编写一个PLC程序，实现对电机的控制。

解答提示：使用两个开关作为输入信号，通过逻辑运算（与门、或门）来判断电机的状态，然后控制电机的正转、反转和停止。

3. 温度控制在一个温度控制系统中，需要根据设定的温度范围来控制加热器的开关。

当温度低于设定温度下限时，加热器打开；当温度高于设定温度上限时，加热器关闭。

请编写一个PLC程序，实现对加热器的控制。

解答提示：使用一个温度传感器来检测当前温度，通过比较当前温度和设定温度下限、上限的大小关系，来控制加热器的开关。

4. 流水线控制在一个流水线上，有多个工位需要按照一定的顺序进行操作。

请编写一个PLC 程序，实现对流水线上工位的控制，使其按照指定的顺序进行操作。

解答提示：使用一个计数器来记录当前工位的编号，通过比较计数器的值和指定的工位编号，来控制当前工位的操作。

5. 自动包装机控制在一个自动包装机上，需要按照一定的规则将产品进行包装。

请编写一个PLC 程序，实现对自动包装机的控制，使其按照指定的规则进行包装。

解答提示：使用传感器来检测产品的位置和状态，通过逻辑运算和计数器来判断产品的数量和位置，控制包装机的动作。

通过以上的练习题，读者可以加深对PLC编程的理解和掌握。

PLC编程练习题plc编程练习1.洗衣机清洗控制系统当按下启动按钮后，电机先正转2s后，停1s后，然后反转2s后，停1s，如此重复5次，自动停止。

2、洗手间冲水系统当有人在厕所里使用小便器时，打开灯使其打开。

冲洗控制系统在用户使用Y0 3秒、冲洗2秒后开启Y0。

用户离开后，冲洗3秒钟。

请设计一个梯形图程序并运行它。

3.霓虹灯控制现在有“科创学院”四个字，开始启动时每隔1s顺序点亮，最后四字都亮，四字全亮2s后熄灭2s，且循环上述步骤4、抢答器（1）有两个孩子，一个学生，两个老师和主持人（每人一个按钮）（2）如果参赛者想回答主持人提出的问题，他需要先按桌子上的按钮；（3）指示灯点亮后，只有在主机按下复位键后才能关闭。

为了给参与的孩子一些优惠待遇，当他们按下按钮时，L1有一个输出。

教师必须同时按下按钮L3才能输出。

5.按钮操作呼叫提示控制每按一次按钮，无论时间长短，均要求叫响十秒。

当按钮按到10次后无效（一个周期为一次）输入信号x0，输出信号y0。

6、报警系统当有报警信号时，报警鸣响，报警指示灯以0.1s的间隔闪烁；当发出报警复位信号时，报警停止鸣响，指示灯长亮；没有报警信号时，报警和指示灯不工作。

7.电机控制电动机m1先起动后,m2才能起动,m2能单独停车；顺序控制系统8、电动机控制电机M1启动后，M2可以启动并微动；9.电机控制起动时，电动机m1起动后，m2才能起动；停止时m2停止后m1才能停止；10、三台电动机，按下起动按纽时，m1先起动，运行2s后m2起动，再运行3sm3后启动；按下停止按钮时，m3先停止，M2在3S后停止，M1在2S后停止。

11.电机控制为了限制绕线式异步电动机的起动电流，在转子电路中串入电阻。

起动时接触器km1合上，串入整个电阻r1。

启动2s后km4接通，切断转子回路的一段电阻，剩下r2。

经过1s，km3接通，电阻改为r3。

再经过0.5s，km2也合上，转子外接电阻全部切除，起动完毕。

9个经典练习助你成为P L C高手(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除菜鸟变高手，并不是难于上青天的事情。

只是没有好的训练方式。

下面的几个小程序可以帮助你在最短的时间内成为高手中的高手。

但是无论使用什么PLC，一定要使用FBD语言编写。

在你按顺序完成下面的练习后，你已经成为了真正的PLC高手。

不过这些练习都是基于S7系列PLC制作的，不过不妨碍各位朋友的使用。

希望大家，尤其是菜鸟多多练习，一定要按照练习的步骤，循序渐进，很快，你就会让众人对你刮目相看！感谢intercon-asia的大力支持！I/O地址设置：启动按钮复位按钮停止按钮 (NC)选择开关（保持型按钮）启动指示灯停止指示灯执行器以下程序文件名：110707练习1.按下启动按钮后，执行器启动，当按下复位或停止按钮后，执行器立刻停止。

该程序只有在选择开关按下后才能够执行，即当选择开关关闭后，程序必须马上停止。

练习2.按下启动按钮后，执行器启动，当按下复位或停止按钮后，执行器立刻停止。

该程序只有在选择开关按下后才能够执行，选择开关关闭后，程序必须马上停止且执行器无论处于何种状态，也必须停止。

练习3.按下启动按钮后，启动指示灯在5秒钟后点亮，直到启动按钮松开。

定时器只在启动按钮按住的时候有效。

如果在5秒钟内松开启动按钮，计时器则复位。

在命令菜单中按下F1键可以打开各命令的帮助文件，选择一个能够满足上述要求的计时器。

练习4.如果按下启动按钮，启动指示灯马上点亮。

松开启动按钮后，指示灯在3秒后自动熄灭。

在命令菜单中按下F1键可以打开各命令的帮助文件，选择一个能够满足上述要求的计时器。

练习5.按下复位按钮后，激活计数器，启动指示灯熄灭。

按下启动按钮5次后，启动指示灯点亮。

再次按下复位按钮后，计数器重新被复位且启动指示灯熄灭。

在命令菜单中按下F1键可以打开各命令的帮助文件，选择一个能够满足上述要求的计数器。

三菱plc从入门到精通:学PLC之路详解(附各种图例)PLC好学吗？有的人说好学，更多的人说难学。

我的看法是入门易，深造难。

入门易，总有它易的方法。

很多人都买了有关PLC的书，如果从头看起的话，我想八成学不成了。

因为抽象与空洞占据了整个脑子，一句话晕！学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。

因为无法验证对与错。

如何学，我的做法是直奔主题。

做法如下：1、认识梯形图和继电器控制原理图符号的区别：继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT 等以示不同的器件，但其触头的数量是受到限制。

而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。

它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。

而继电器则无法达到这一目的。

而线圈的使用是相同的，即不同的线圈只能出现一次。

2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。

关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。

编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LDX000，LDI Y000......。

3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。

这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。

这是一张梯形图（不会运行）。

左边的纵线称为左母线，右母线可以不表示。

该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
