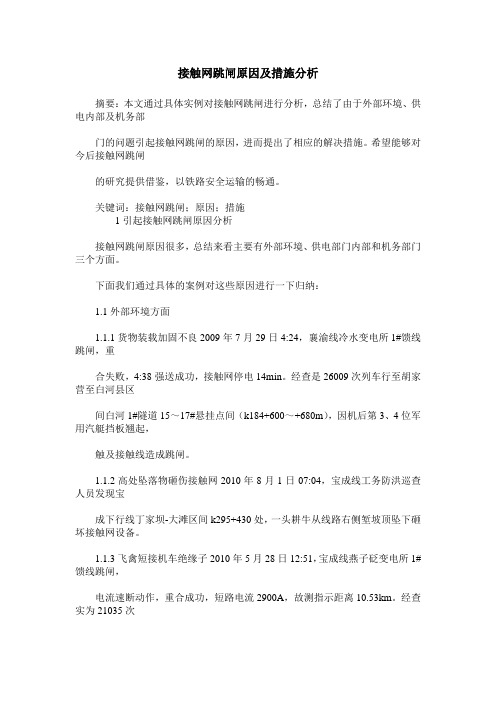

接触网跳闸原因及措施分析摘要：本文通过具体实例对接触网跳闸进行分析，总结了由于外部环境、供电内部及机务部门的问题引起接触网跳闸的原因，进而提出了相应的解决措施。
希望能够对今后接触网跳闸的研究提供借鉴，以铁路安全运输的畅通。
关键词：接触网跳闸；原因；措施1引起接触网跳闸原因分析接触网跳闸原因很多，总结来看主要有外部环境、供电部门内部和机务部门三个方面。
下面我们通过具体的案例对这些原因进行一下归纳：1.1外部环境方面1.1.1货物装载加固不良2009年7月29日4:24，襄渝线冷水变电所1#馈线跳闸，重合失败，4:38强送成功，接触网停电14min。
经查是26009次列车行至胡家营至白河县区间白河1#隧道15～17#悬挂点间（k184+600～+680m），因机后第3、4位军用汽艇挡板翘起，触及接触线造成跳闸。
1.1.2高处坠落物砸伤接触网2010年8月1日07:04，宝成线工务防洪巡查人员发现宝成下行线丁家坝-大滩区间k295+430处，一头耕牛从线路右侧堑坡顶坠下砸坏接触网设备。
1.1.3飞禽短接机车绝缘子2010年5月28日12:51，宝成线燕子砭变电所1#馈线跳闸，电流速断动作，重合成功，短路电流2900A，故测指示距离10.53km。
经查实为21035次运行到宝成线阳平关-燕子砭下行线k247+300处时，一只锦鸡飞到机车车顶后弓处，短接机车主断路器旁支持绝缘子，造成瞬间接地。
1.1.4飞禽或异物引起空气击穿2009年8月15日12:45，因乌鸦（翼展830mm）起飞或降落在宝成线观音山至青石崖区间21#隧道南口3.6m承力索时，造成该处空气绝缘间隙瞬间小于300mm形成短路接地，引起观音山变电所1#馈线跳闸。
1.1.5雷击2010年7月23日2:38，K452次运行到宝成线军师庙至大滩间上行线k298+031分相绝缘器处，分相绝缘器的主绝缘断裂，刮坏机车运行方向后端受电弓。
调查发现7月23日01:00～02:00，大滩站区连续降暴雨和雷电，01:48，军师庙至大滩间上行线分相绝缘器遭受雷击烧损，造成本体绝缘水平降低和机械强度下降，燕子砭和朝天变电所同时发生跳闸。
中国铁路总公司关于印发《普速铁路接触网安全工作规则》的通知各铁路局，各铁路公司：现将《普速铁路接触网安全工作规则》（TG/GD115-2017）印发给你们，自2017年4月1日起施行。
原铁道部印发的《接触网安全工作规程》（铁运〔2007〕69号）同时停止执行。
本规则由中国铁路总公司运输局负责解释。
本规则单行本由中国铁道出版社出版发行。
中国铁路总公司前言为规范普速铁路供电安全管理，保证接触网运行检修和施工过程中的人身、行车及设备安全，在充分总结既有电气化铁路安全生产管理经验基础上，制定本规则。
本规则共分十章和十一个附件，规定了普速铁路接触网作业基本条件、作业分类、人员职责，工具管理，安全防护等内容，明确了普速铁路接触网高空、停电、倒闸、间接带电等作业工作标准、作业程序和安全技术措施要求等。
各单位在执行过程中，如发现有需要修改和补充之处，请及时将意见反馈中国铁路总公司运输局（北京市海淀区复兴路10号，邮政编码100844），供今后修订时参考。
本规则技术总负责人：侯文玉、王祖峰。
本规则主要起草人：刘再民、许红健、肖炜、张韬、张宝奇、韩通新、曹志勇、宋新江、陈德顺、程永胜、邓志军、夏煜基、刘玉辉、张克永、张文轩、刘会平、赵正陆、李红梅、乔凯庆、陈忠革。
本规则主要审查人：侯文玉、王祖峰、李志锋、张润宝、金柏泉、贾明汉、张之明、张金胜、赵朝蓬、白明慧、杨宾汇、吴德昌、张海江。
TG/GD115-2016普速铁路接触网安全工作规则第一章总则第一条在普速铁路接触网运行和检修工作中，为确保人身、行车和设备安全，制定本规则。
第二条从事普速铁路接触网工作各单位（包括普速铁路接触网设备管理、维修和从事普速铁路接触网施工的单位，下同）应经常进行安全技术教育，组织有关人员认真培训和学习本规则，切实贯彻执行本规则的各项规定。
第三条各级管理部门应建立健全各岗位责任制，抓好各管理岗位、作业岗位基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善普速铁路接触网的安全工作和装备水平，确保人身和设备安全。
接触网安全工作规程铁运[2007]69号目录第一章总则第二章一般规定第三章作业制度作业分类工作票作业人员的职责第四章受力工具和绝缘工具第五章高空作业一般规定攀杆作业登梯作业检修作业车作业第六章停电作业一般规定V形天窗作业命令程序验电接地作业结束第七章间接带电作业一般规定命令程序作业结束安全技术措施第八章倒闸作业第九章作业区防护附录1 电气化铁道安全合格证附录2 接触网工作人员安全等级附录3 接触网第一种工作票附录4 接触网第二种工作票附录5 接触网第三种工作票附录6 接触网停电作业命令票附录7 接触网间接带电作业命令票附录8 隔离开关倒闸命令票附录9 隔离开关倒闸完成报告单附录10 常用工具机械试验标准附录11 常用绝缘工具电气试验标准附表1 作业命令记录附表2 倒闸操作命令记录附表3 受力工具机械试验记录附表4 绝缘工具电气试验记录第一章总则第1条在接触网运行和检修工作中，为确保人身、行车和设备安全，特制定本规程。
本规程适用于既有线工频、单相、25kV交流及提速200—250km/h接触网的运行和检修。
第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）在接触网作业中要贯彻“施工不行车，行车不施工“的原则；经常进行安全技术教育，组织有关人员认真学习和熟悉本规程，不断提高安全技术管理水平，切实贯彻执行本规程的规定。
第3条各级管理部门要认真建立健全各级岗位责任制，抓好各项基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善接触网的安全工作和装备水平，提高接触网运行与检修管理工作质量，确保人身和设备安全。
各铁路局应根据本规程规定的原则和要求，结合具体情况制定细则，报部核备。
第二章一般规定第4条所有的接触网设备，自第一次受电开始即认定为带电设备。
之后，接触网上的一切作业，均必须按本规程的规定严格执行。
侵入建筑限界的接触网作业，必须在封锁的线路上进行。
中国铁路总公司关于印发《普速铁路接触网安全工作规则》的通知各铁路局，各铁路公司：现将《普速铁路接触网安全工作规则》（TG/GD115-2017）印发给你们，自2017年4月1日起施行。
原铁道部印发的《接触网安全工作规程》（铁运〔2007〕69号）同时停止执行。
本规则由中国铁路总公司运输局负责解释。
本规则单行本由中国铁道出版社出版发行。
中国铁路总公司2017年2月13日前言为规范普速铁路供电安全管理，保证接触网运行检修和施工过程中的人身、行车及设备安全，在充分总结既有电气化铁路安全生产管理经验基础上，制定本规则。
本规则共分十章和十一个附件，规定了普速铁路接触网作业基本条件、作业分类、人员职责，工具管理，安全防护等内容，明确了普速铁路接触网高空、停电、倒闸、间接带电等作业工作标准、作业程序和安全技术措施要求等。
各单位在执行过程中，如发现有需要修改和补充之处，请及时将意见反馈中国铁路总公司运输局（北京市海淀区复兴路10号，邮政编码100844），供今后修订时参考。
本规则技术总负责人：侯文玉、王祖峰。
本规则主要起草人：刘再民、许红健、肖炜、张韬、张宝奇、韩通新、曹志勇、宋新江、陈德顺、程永胜、邓志军、夏煜基、刘玉辉、张克永、张文轩、刘会平、赵正陆、李红梅、乔凯庆、陈忠革。
本规则主要审查人：侯文玉、王祖峰、李志锋、张润宝、金柏泉、贾明汉、张之明、张金胜、赵朝蓬、白明慧、杨宾汇、吴德昌、张海江。
TG/GD115-2016普速铁路接触网安全工作规则第一章总则第一条在普速铁路接触网运行和检修工作中，为确保人身、行车和设备安全，制定本规则。
第二条从事普速铁路接触网工作各单位（包括普速铁路接触网设备管理、维修和从事普速铁路接触网施工的单位，下同）应经常进行安全技术教育，组织有关人员认真培训和学习本规则，切实贯彻执行本规则的各项规定。
第三条各级管理部门应建立健全各岗位责任制，抓好各管理岗位、作业岗位基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善普速铁路接触网的安全工作和装备水平，确保人身和设备安全。
