基于单片机的金属探测器的设计

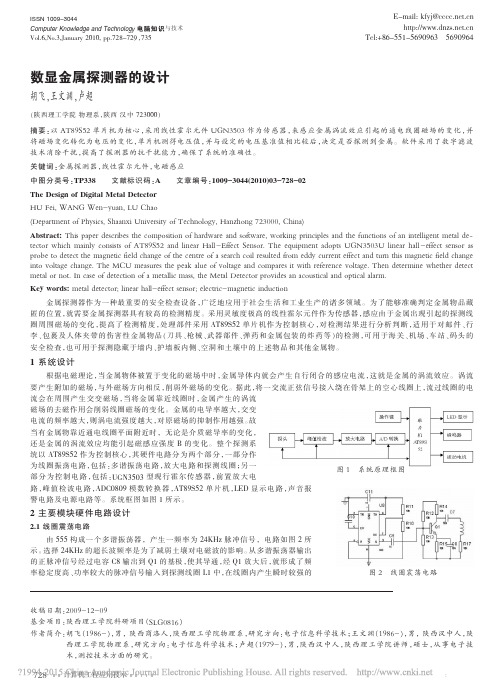

Computer Knowledge and Technology 电脑知识与技术第6卷第3期(2010年1月)数显金属探测器的设计胡飞，王文渊，卢超（陕西理工学院物理系，陕西汉中723000）摘要：以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

软件采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

关键词：金属探测器，线性霍尔元件，电磁感应中图分类号：TP338文献标识码：A 文章编号：1009-3044(2010)03-728-02The Design of Digital Metal DetectorHU Fei,WANG Wen-yuan,LU Chao(Department of Physics,Shaanxi University of Technology,Hanzhong 723000,China)Abstract:This paper describes the composition of hardware and software,working principles and the functions of an intelligent metal de -tector which mainly consists of AT89S52and linear Hall-Effect Sensor.The equipment adopts UGN3503U linear hall-effect sensor as probe to detect the magnetic field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change.The MCU measures the peak alue of voltage and compares it with reference voltage.Then determine whether detect metal or not.In case of detection of a metallic mass,the Metal Detector provides an acoustical and optical alarm.Key words:metal detector;linear hall-effect sensor;electric-magnetic induction金属探测器作为一种最重要的安全检查设备，广泛地应用于社会生活和工业生产的诸多领域。

简述金属探测器的设计方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!金属探测器的设计方案及流程1. 引言金属探测器是一种利用电磁感应原理检测和定位金属物体的设备，广泛应用于安全检查、考古发掘以及资源勘探等领域。

简易金属探测器摘要以感应平衡为基本原理,通过利用电感,555定时器,LM2917以及MSP430F4260单片机为基本元器件搭建一个简易的金属探测器。

可以分辨硬币的类型以及一些常用的金属类型。

系统简单易用,功耗底下,分辨率高,是一款性能优异的金属探测器。

关键词金属检测;ad采样;F-V转换金属在人们日常的生活中起着重要的作用,但是人们对于金属的分辨能力却显得不足,金属检测以及判别越来越受到重视,随着金属探测器的出现,金属检测的问题得到充分的解决,金属探测器的作用由此可见。

所以越来越多的人热衷于制作小型金属探测器。

本文就是立足于实验的基础上,制作了一个简易的金属探测器,可以鉴别出硬币的种类以及金属的类型。

1 检测原理当今金属探测器主要的应用技术可以分为三类, 主要有感应平衡技术,差拍振荡技术以及脉冲感应技术。

作为实验室条件下可以完成的金属探测器主要就是利用了第一种技术。

本文就是在感应平衡的技术的基础上,做了适当的改进完成一个简易的金属探测器的制作。

感应平衡技术的核心是先利用放射线圈发射电磁场,再利用接受线圈探测发射的电磁场,由于变化的磁场在线圈上会产生压降,一旦线圈下有金属的存在,由于金属的涡流损耗会是接受到的磁场发生变化,这种变化通过电压反映出来就可以判别是否有金属的存在。

2 制作原理及电路本文就是从此原理出发,首先利用555定时器以及电感产生一个基准振荡频率的方波,经过反相器的波形整形以后,送入F-V转换芯片LM2917后将频率转换为电压,在由单片机ad采样,进行显示并输出。

在电感接触到金属以后,震荡频率会发生变化。

通过F-V芯片将频偏转换为压偏,通过ad采样后计算偏压值以后得出具体的金属的种类,整个系统的功能框图如下:由于LM2917的频率电压转换的线性范围在10KHz以下,所以需要555定时计数器的基准振荡频率要小于10KHz。

而电感的大小对于定时器的振荡频率有很大的影响,提高电感的值有助于降低本征信号的频率。
