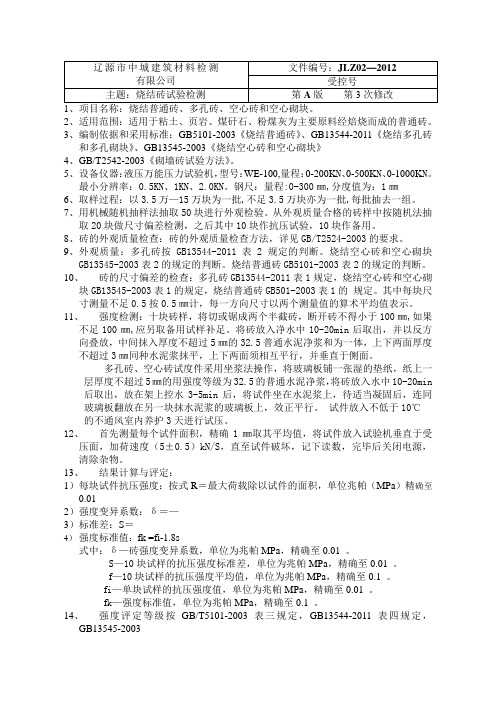

市建筑材料检测中心砌墙砖检验作业指导书

2、适用范围：适用于粘土、页岩、煤矸石、粉煤灰为主要原料经焙烧而成的普通砖。

3、编制依据和采用标准：GB5101-2003《烧结普通砖》、GB13544-2011《烧结多孔砖和多孔砌块》、GB13545-2003《烧结空心砖和空心砌块》4、GB/T2542-2003《砌墙砖试验方法》。

5、设备仪器：液压万能压力试验机，型号：WE-100,量程：0-200K N、0-500K N、0-1000K N。

最小分辨率：0.5KN、1KN、2.0KN。

钢尺：量程:0-300㎜,分度值为：1㎜6、取样过程：以3.5万—15万块为一批,不足3.5万块亦为一批,每批抽去一组。

7、用机械随机抽样法抽取50块进行外观检验。

从外观质量合格的砖样中按随机法抽取20块做尺寸偏差检测，之后其中10块作抗压试验，10块作备用。

8、砖的外观质量检查：砖的外观质量检查方法，详见GB/T2524-2003的要求。

9、外观质量：多孔砖按GB13544-2011表2规定的判断。

烧结空心砖和空心砌块GB13545-2003表2的规定的判断。

烧结普通砖GB5101-2003表2的规定的判断。

10、砖的尺寸偏差的检查：多孔砖GB13544-2011表1规定，烧结空心砖和空心砌块GB13545-2003表1的规定，烧结普通砖GB501-2003表1的规定。

其中每块尺寸测量不足0.5按0.5㎜计，每一方向尺寸以两个测量值的算术平均值表示。

11、强度检测：十块砖样，将切或锯成两个半截砖，断开砖不得小于100㎜,如果不足100㎜,应另取备用试样补足。

将砖放入净水中10-20min后取出，并以反方向叠放，中间抹入厚度不超过5㎜的32.5普通水泥净浆和为一体，上下两面厚度不超过3㎜同种水泥浆抹平，上下两面须相互平行，并垂直于侧面。

多孔砖、空心砖试度件采用坐浆法操作，将玻璃板铺一张湿的垫纸，纸上一层厚度不超过5㎜的用强度等级为32.5的普通水泥净浆，将砖放入水中10-20min 后取出，放在架上控水3-5min后，将试件坐在水泥浆上，待适当凝固后，连同玻璃板翻放在另一块抹水泥浆的玻璃板上，效正平行。

砖及砌块试验作业指导书JW-03.06烧结多孔砖全套试验实施细则JW-03.351．适用范围适用于以粘土，页岩，煤千石，粉煤灰为主要原料，经焙烧而成，主要用于承重部位的多孔砖2．引用标准GB/T2542-2002《砌墙砖试验方法》GB13544-2011 《烧结多孔砖和多孔砌体》3．4．试验步骤4．1．1 试验制作采用生浆操作，即将玻璃放置于试件各平台上，其上铺一张温的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5 的普通硅盐水泥调制成调节成稠度过宜的水泥净浆，再将试件在水中浸泡10min-20min，在钢丝架上滴水(3min-5min)后，将试样受压面平稳地摆放在水泥浆上，在另一受压面上稍加压力，在整个水泥层与砖受压面上粘住，砖的侧面上垂直于玻璃板，待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃上，再进行坐浆，用水平尺校正好玻璃的水平。

4．1．2 试件养护，应放在不低于10℃的养护室内养护3d。

4．1．3 测理每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm，加荷速度以4kN/S为宜，直至试件破坏为止，记录最大破坏荷载P。

4．1．4 结果计算与评定试验结果以试样抗压强度的算计平均值和标准值，精确至0.1MPa，强度等级应符合GB13544-2011的5.3表中规定。

4．2 外观质量4．2．1 弯曲分别在大面和多面上测量，测量时将砖用卡尺的两支脚沿提边端放置，将其弯曲最大处将直尺推至砖面，但不能将杂质或碎伤成凹处计算在内，以弯曲中的所得较大值作为测量结果。

4．2．2 杂质凸出高变，以杂质质距砖面的最大距离表示，测量将用与尺在两支脚置于凸出两边的砖平面止，以垂直尺测量。

4．2．3 缺提造成的破坏面，系指缺提部分附条，顶面的及投影面积，空心砖内壁残缺及残缺尺寸，以长度方向的投影尺寸来测量。

4．2．4 裂纹长度，分长度，宽度和水平方向三种，以被划分的投影长度表示，如果裂纹从一个面延伸其它面上时，则累计其延伸的投影长度，多孔砖孔洞与裂纹相通时，则将孔洞包括在裂纹内一并测量，裂纹则量以三个方面分别测得取大裂纹为测量结果。

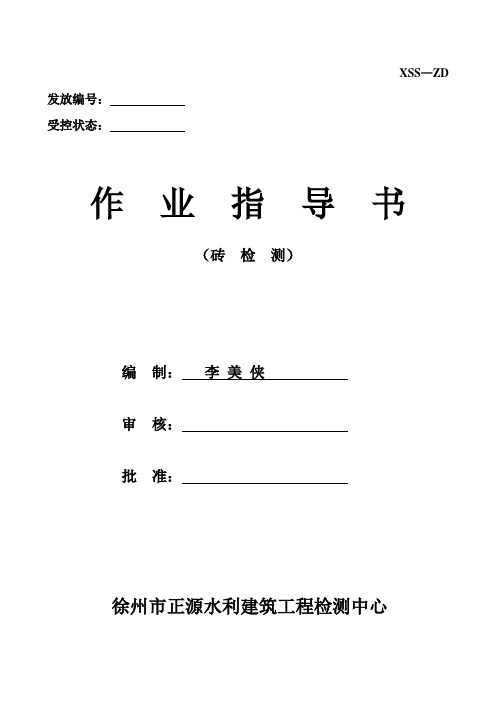

XSS—ZD 发放编号：受控状态：作业指导书（砖检测）编制：李美侠审核：批准：徐州市正源水利建筑工程检测中心目录1、检测参数 (1)2、适用范围 (1)3、引用标准 (1)4、分类、规格尺寸、等级 (1)5. 技术指标 (5)5.1 烧结普通砖 (5)5。

2 粉煤灰砖 (8)5。

3 烧结多空砖 (10)5.4 烧结空心砖 (12)6。

尺寸偏差 (15)7. 外观质量 (16)8。

抗压强度试验 (19)9。

抗折强度试验 (22)10.体积密度试验 (24)11.吸水率和饱和系数试验 (25)12.冻融试验 (26)13。

石灰爆裂试验 (28)14. 判定规则 (28)砖检测作业指导书1.检测参数尺寸偏差、外观质量、抗压强度、抗折强度、体积密度、石灰爆裂、吸水率、饱和系数、抗冻性。

2.适用范围本作业指导书适用烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖.3.引用规范《砌墙砖试验方法》GB/T 2542-2012《烧结普通砖》GB 5101—2003《烧结多孔砖和多空砌块》GB 13544—2011《烧结空心砖和空心砌块》GB 13545-2014《粉煤灰砖》JC 239—20014。

分类、规格尺寸、等级4。

1 烧结普通砖(GB 5101—2003）4。

1。

1 分类按主要原料分为粘土砖(N)、页岩砖（Y）、煤矸石砖（M）、粉煤灰砖（F）。

4。

1.2 规格尺寸砖的外型为直角六面体，长度、宽度、高度规格尺寸应符合下列要求：规格尺寸（mm）长度240、宽度115、高度53.常用配砖和装饰砖长度175、宽度115、高度53。

配砖和装饰砖其他规格尺寸由供需双方协商确定。

4。

1。

3 等级4。

1。

3.1根据抗压强度分为五个等级：MU30、MU25、MU20、MU15、MU104。

1.3。

2 强度、抗风化性能，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个质量等级。

优等品适用于清水墙和装饰墙，、一等品、合格品可用于混水墙。

砖砌体作业指导书一、引言砖砌体是建筑施工中常用的一种墙体结构形式，具有优良的抗压和隔热性能。

为了确保砖砌体施工的质量和安全，特编写此砖砌体作业指导书，旨在提供详细的操作指导和注意事项，以确保施工人员能够正确、高效地进行砖砌体作业。

二、施工准备1. 确定砖砌体的设计要求和图纸，并对施工现场进行勘测和标定。

2. 确保施工现场的安全，清理杂物，保证施工区域的通风良好。

3. 准备好所需的施工工具和材料，包括砖块、水泥、砂浆、砌筑工具等。

三、施工步骤1. 基础处理：清理基础表面，确保基础的平整和牢固。

根据设计要求，进行基础的处理和加固。

2. 砌筑砖墙：根据设计要求和图纸，先进行墙体的布线，确定墙体的位置和尺寸。

然后，根据布线，用水平仪和垂直仪检查墙体的水平和垂直度。

开始砌筑墙体，先用水泥砂浆将砖块黏贴在基础上，然后按照设计要求和图纸进行砌筑。

注意砖缝的均匀和砖块的牢固性。

3. 砌筑门窗洞口：根据设计要求，砌筑门窗洞口。

先进行洞口的布线，然后按照布线用砖块砌筑洞口。

注意洞口的尺寸和水平垂直度。

4. 砌筑梁柱墙体：根据设计要求和图纸，进行梁柱墙体的砌筑。

先进行布线，然后按照布线用砖块砌筑梁柱。

注意梁柱的位置和尺寸的准确性。

5. 砌筑烟道和排烟管道：根据设计要求和图纸，进行烟道和排烟管道的砌筑。

先进行布线，然后按照布线用砖块砌筑烟道和排烟管道。

注意烟道和排烟管道的位置和尺寸的准确性。

6. 砌筑砖墙顶部和墙角：根据设计要求，对砖墙的顶部和墙角进行处理。

先进行布线，然后按照布线用砖块砌筑顶部和墙角。

注意顶部和墙角的水平和垂直度。

7. 砌筑隔墙：根据设计要求和图纸，进行隔墙的砌筑。

先进行布线，然后按照布线用砖块砌筑隔墙。

注意隔墙的位置和尺寸的准确性。

8. 砌筑砖墙的装饰：根据设计要求，对砖墙进行装饰。

可以使用石膏板、涂料等装饰材料，对砖墙进行装饰和保护。

四、施工注意事项1. 施工人员必须熟悉本指导书，并按照指导书的要求进行施工。

砖1、检测依据1)《烧结普通砖》 (GB510l-2003)2)《砌墙砖试验方法》(GB/T2542-2003)3)《砌墙砖检验规则》(JC/T466-1996)2、取样方法、数量2.l烧结普通砖试验应以同一产地、同一规格、每l5万块为一验收批,不足15万块亦按一批计算。

2.2烧结砖,如烧结普通砖、烧结多孔砖,每一验收批取样一组(每组15块)做强度试验。

2.3蒸养(压)砖,如灰砂砖、粉煤类砖、炉砖、空心砌块,每一验收批取样一组 (每30块)做强度试验。

2.4取样方法:①按预先确定好的抽样方案在成品堆垛中随机抽取。

②试件的外观质量必须符合成品的外观指标。

③若对试验结果有怀疑时,可加倍抽取试样进行复试。

2.5样品数量:外观质量:50块强度等级:10块石灰爆裂:5块冻融:5块尺寸偏差:20块泛霜:5块吸水率和饱合系数:5块放射性:4块3、砖的主要检验项目及技术指标3.l抗压强度3.2密度4、技术指标:(l)烧结普通砖:以粘士、页岩、煤矸石、粉煤灰为主要原料焰烧成的普通砖。

①强度等级强度等级应符合表l2-1规定表l2-l 强度等级单位:MPa②泛霜:每块砖样应符合下列规定。

优等品:无泛霜。

一等品:不允许出现中等泛霜。

合格品:不允许出现严重泛霜。

③石灰爆裂:优等品:不允许出现最大破坏尺寸大于2mm的爆裂区域。

一等品:a)最大破坏尺寸大于2mm且小于等于lOmm的爆裂区域,每组砖样不得多于15处。

b)不允许出现最大破坏尺寸大于10mm的爆裂区域。

合格品:a)最大破坏尺寸大于2mm,且小于等于15mm的爆裂区域,每组砖样不得多于15处。

其中大于1Omm的不得多于7处。

b)不允许出现最大破坏尺寸大于15mm的爆裂区域。

4.2蒸压灰砂砖:以石灰和砂为主要原料,允许掺颜料和外加剂,经坯料制备,压制成型,蒸压养护的实心灰砂砖。

强度等级应符合下表：灰砂砖力学性能单位:MPa 表12-2注:优等品的强度级别不得小于15级。

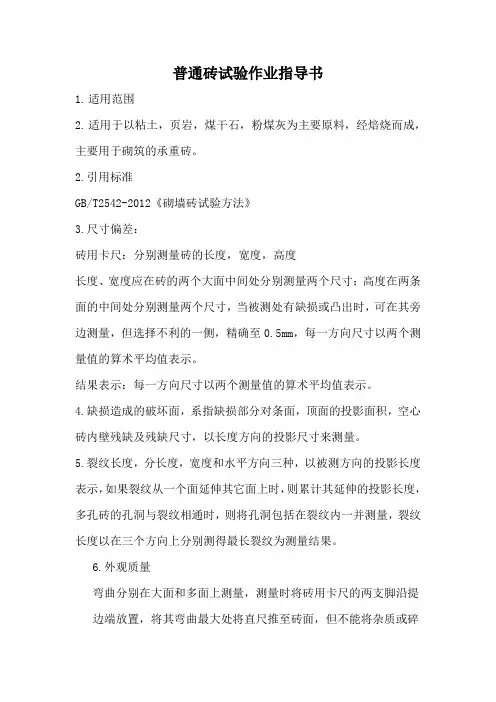

普通砖试验作业指导书1.适用范围2.适用于以粘土，页岩，煤干石，粉煤灰为主要原料，经焙烧而成，主要用于砌筑的承重砖。

2.引用标准GB/T2542-2012《砌墙砖试验方法》3.尺寸偏差：砖用卡尺：分别测量砖的长度，宽度，高度长度、宽度应在砖的两个大面中间处分别测量两个尺寸；高度在两条面的中间处分别测量两个尺寸，当被测处有缺损或凸出时，可在其旁边测量，但选择不利的一侧，精确至0.5mm，每一方向尺寸以两个测量值的算术平均值表示。

结果表示：每一方向尺寸以两个测量值的算术平均值表示。

4.缺损造成的破坏面，系指缺损部分对条面，顶面的投影面积，空心砖内壁残缺及残缺尺寸，以长度方向的投影尺寸来测量。

5.裂纹长度，分长度，宽度和水平方向三种，以被测方向的投影长度表示，如果裂纹从一个面延伸其它面上时，则累计其延伸的投影长度，多孔砖的孔洞与裂纹相通时，则将孔洞包括在裂纹内一并测量，裂纹长度以在三个方向上分别测得最长裂纹为测量结果。

6.外观质量弯曲分别在大面和多面上测量，测量时将砖用卡尺的两支脚沿提边端放置，将其弯曲最大处将直尺推至砖面，但不能将杂质或碎伤成凹处计算在内，以弯曲中的所得较大值作为测量结果。

7.杂质凸出高度杂质在砖面上造成的凸出高度，以杂质距砖面的最大距离表示。

测量将砖用卡的两支脚置于凸出两边的砖平面止，以垂直尺测量。

8.仪器设备材料试验机，试验机的示值相对误差不大于±1%，其上、下加板至少应有1个球绞支座。

预期最大破坏荷载应在量程的20%~80%之间。

钢直尺：分度值为1mm振动台、制样模具、搅拌机：应符合《砌墙砖抗压强度试样制备设备通用要求》GB/T25044-2010抗压强度试验用净浆材料：应符合《砌墙砖抗压强度试验用净浆材料》GB/T25183-2010试样数量试样数量为10块试样制备9.试验制作采用生浆操作，即将玻璃放置于试件各平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5 的普通硅盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡20min-30min，在钢丝架上滴水(20min-30min)后，将试样受压面平稳地摆放在水泥浆上，在另一受压面上稍加压力，在整个水泥层与砖受压面上粘住，砖的侧面上垂直于玻璃板，待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃上，再进行坐浆，用水平尺校正好玻璃的水平。

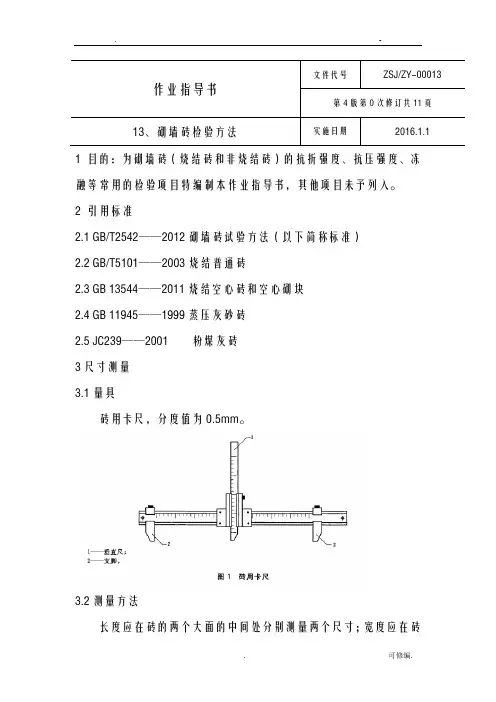

文件代号ZSJ/ZY-00013作业指导书第4版第0次修订共11页13、砌墙砖检验方法实施日期2016.1.1 1 目的：为砌墙砖（烧结砖和非烧结砖）的抗折强度、抗压强度、冻融等常用的检验项目特编制本作业指导书，其他项目未予列入。

2 引用标准2.1 GB/T2542——2012砌墙砖试验方法（以下简称标准）2.2 GB/T5101——2003烧结普通砖2.3 GB 13544——2011烧结空心砖和空心砌块2.4 GB 11945——1999蒸压灰砂砖2.5 JC239——2001 粉煤灰砖3尺寸测量3.1量具砖用卡尺，分度值为0.5mm。

3.2测量方法长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸，如图3所示。

当被测处有缺陷或凸起时，可在其旁边测量，但应选择不利的一侧。

精确至0.5mm。

3.3 结果表示每一方向尺寸以两个测量值得算数平均值表示。

4 外观质量检查4.1量具4.1.1 砖用卡尺（如图1）：分度值为：0.5mm。

4.1.2钢直尺：分度值不应大于1mm。

4.2 测量方法4.2.1缺损4.2.1.1缺棱掉角在砖上造成的破损程度，以破损部分对长、宽、高三个棱边的投影尺寸来度量，称为破坏尺寸。

如图3所示。

4.2.1.2缺损造成的破坏面，是指缺损部分对条、顶面（空心砖为条、大面）的投影面积，如图4所示。

空心砖壁残缺及肋残缺尺寸，以长度方向的投影尺寸来度量。

4.2.2裂纹4.2.2.1裂纹分为长度方向、宽度方向和水平方向三种，以被测方向的投影长度表示。

如果裂纹从一个面延伸至其他面上时，则累计其延伸的投影长度，如图5所示。

4.2.2.2多孔砖的空洞与裂纹相通时，则将孔洞包括在裂纹一并测量。

如图6所示。

4.2.2.3裂纹长度以在三个方向上分别测得的最长裂纹作为测量结果。

4.2.3弯曲4.2.3.1弯曲分别在大面和条面上测量，测量时将砖用卡尺的两支脚沿棱边两端放置，择其弯曲最大处将垂直尺推到砖面，如图7所示。

建筑材料检测作业指导书样本1. 引言建筑材料的检测是确保建筑质量和安全的重要环节。

本文档旨在为建筑材料检测的作业提供指导，确保检测工作的准确性和有效性。

2. 检测对象和目的2.1 检测对象建筑材料检测的对象包括但不限于以下材料： - 混凝土 - 钢筋 - 石材- 木材 - 砖块 - 涂料 - 绝缘材料2.2 检测目的建筑材料检测的目的在于：- 确保材料的质量符合相关标准和规范。

- 防止使用不合格材料对建筑物的结构和安全造成潜在威胁。

- 评估材料的性能和耐久性，确保其在使用寿命内能够保持稳定。

- 提供有关材料性能的数据，为工程设计和施工提供参考。

3. 检测方法和流程3.1 检测方法建筑材料的检测可以采用以下方法之一： - 物理检测：使用仪器和设备对材料进行物理性能测试，例如强度、硬度、密度等。

- 化学检测：通过化学分析方法检测材料的成分和含量。

- 显微镜检测：使用显微镜观察材料的微观结构和形态。

3.2 检测流程建筑材料检测的一般流程如下： 1. 根据检测对象和目的确定检测方法和指标。

2. 准备检测样品，确保样品的代表性和完整性。

3. 进行实验室测试或现场测试，根据检测方法对样品进行检测。

4. 对测试结果进行分析和评估，判断样品是否符合标准要求。

5. 编写检测报告，包括样品信息、测试结果和评估结论。

4. 检测设备和仪器建筑材料检测需要使用各种设备和仪器来进行物理、化学和显微观测。

常用的检测设备和仪器包括但不限于：•拉伸试验机：用于测试材料的拉伸强度和延展性。

•压缩试验机：用于测试材料的抗压强度。

•扫描电子显微镜：用于观察材料微观结构和表面形貌。

•X射线衍射仪：用于检测材料的晶体结构和成分。

•热重分析仪：用于测试材料的热性能和热稳定性。

5. 安全注意事项建筑材料检测需要注意以下安全事项： - 在进行实验室测试时，必须佩戴适当的个人防护装备，如实验服、手套和安全眼镜。

- 对于涉及有害物质的材料，必须在通风良好的环境下进行测试，避免对人员造成伤害。

砌体工程现场检测（回弹法）作业指导书砌体工程现场检测（回弹法）作业指导书一、编制目的一、编制目的为确保检测人员对砌体工程现场检测为确保检测人员对砌体工程现场检测（回弹法）（回弹法）（回弹法）的熟练、的熟练、的熟练、规范和检测数据的规范和检测数据的准确可靠、有效，特制定本作业指导书。

准确可靠、有效，特制定本作业指导书。

二、适用范围二、适用范围适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。

适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。

2.1砂浆试块缺乏代表性或试件数量不足；砂浆试块缺乏代表性或试件数量不足；2.2对砂浆试块的试验结果有怀疑或争议,需要确定实际的砌体抗压强度;2.3发生工程事故,或对施工质量有怀疑和争议需要进一步分析砖、砂浆和砌体的强度。

体的强度。

三、检测人员要求三、检测人员要求检验人员必须经省建设厅培训考核并获取相应岗位合格证书。

检验人员必须经省建设厅培训考核并获取相应岗位合格证书。

四、执行标准四、执行标准《砌体工程施工及验收规范》GB50203-2002《砌体工程现场检测技术标准》GB/T50315-2000五、检验仪器设备五、检验仪器设备5.1砂浆回弹仪砂浆回弹仪六、操作程序六、操作程序 6.1 一般规定一般规定6.1.1 检测时，应用回弹仪测试砂浆表面硬度，用酚酞试剂测试砂浆碳化深度，以此两项指标换算为砂浆强度。

以此两项指标换算为砂浆强度。

6.1.2测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附件的墙体。

墙面上每个测位的面积宜大于0.3㎡。

㎡。

6.1.3不适用于推定高温、长期浸水、化学侵蚀、火灾等情况下的砂浆抗压强度。

6.2检测单元、测区的测点的确定检测单元、测区的测点的确定6.2.1当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。
