通过本章学习，了解入侵探测报警的基础知识，熟悉入侵探测技术的种类及应用，熟练掌握常见探测器、报警控制器的使用和操作要领，提高入侵报警系统的应用能力。
1．入侵报警系统的概念。
2．常用的入侵探测器。
3．报警控制器的功能。
常用探测器的种类；探测器的防范区域及性能；入侵报警系统的类型及应用2.1 入侵报警技术概述入侵探测报警系统是由入侵探测系统和报警系统组成的。
它可以协助人们担任防入侵、防盗等警戒工作。
在防范区内用不同种类的入侵探测器可以构成看不见的警戒点、警戒线、警戒面或警戒空间的警戒区，将它们交织便可形成一个多层次、多方位的安全防范报警网。
入侵报警技术在我国也是较早发展的技术之一。
利用传感技术和电子信息技术探测并指示非法入侵或试图非法入侵设防区域的行为、处理报警信息、发出报警信号的电子系统或网络，叫入侵报警系统。
入侵报警系统就是用探测器对建筑内外重要地点和区域进行布防。
它可以及时探测非法入侵，并且在探测到有非法入侵时，及时向有关人员示警。
例如门磁开关、玻璃破碎报警器等可有效探测外来的入侵，红外探测器可感知人员在楼内的活动等。
一旦发生入侵行为，能及时记录入侵的时间和地点，同时通过报警设备发出报警信号。
第一代入侵报警器是开关式报警器，它防止破门而入的盗窃行为，这种报警器安装在门窗上。
第二代入侵报警器是安装在室内的玻璃破碎报警器和振动式报警器。
第三代入侵报警器是空间移动报警器（例如超声波、微波、被动红外报警器等），这类报警器的特点是，只要所警戒的空间有人移动就会引起报警。
第 章入侵探测技术与报警系统的应用2.1.1 入侵报警系统的组成入侵探测报警系统由入侵探测器（简称探测器）、传输部分和报警控制器三部分组成。
图2-1所示为最简单的入侵报警系统的组成。
图2-1 简单入侵报警系统的组成前端探测部分由各种探测器组成，是入侵报警系统的触觉部分，相当于人的眼睛、鼻子、耳朵、皮肤等，感知现场的温度、湿度、气味、能量等各种物理量的变化，并将其按照一定的规律转换成适于传输的电信号。

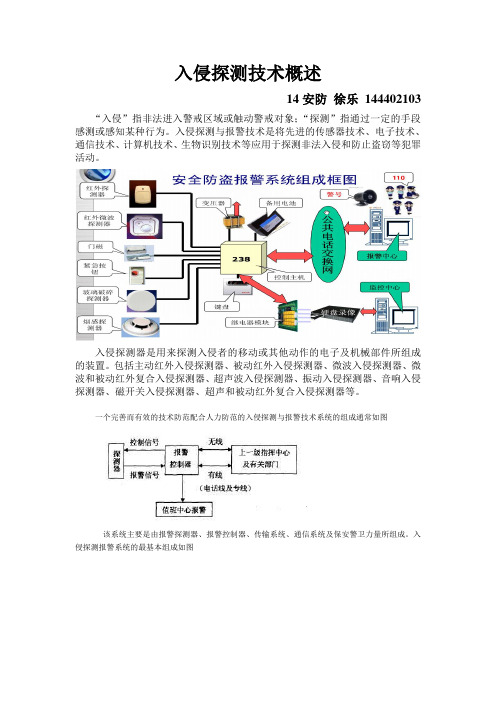

入侵探测技术概述14安防徐乐144402103 “入侵”指非法进入警戒区域或触动警戒对象；“探测”指通过一定的手段感测或感知某种行为。
入侵探测与报警技术是将先进的传感器技术、电子技术、通信技术、计算机技术、生物识别技术等应用于探测非法入侵和防止盗窃等犯罪活动。
入侵探测器是用来探测入侵者的移动或其他动作的电子及机械部件所组成的装置。
包括主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等。
一个完善而有效的技术防范配合人力防范的入侵探测与报警技术系统的组成通常如图该系统主要是由报警探测器、报警控制器、传输系统、通信系统及保安警卫力量所组成。
入侵探测报警系统的最基本组成如图防护对象（单位、部位、目标，protection object）：由于面临风险而需要对其进行保护的对象，通常包括某个单位、某个建（构）筑物或建（构）筑物群，或其内外的某个局部范围以及某个具体的实际目标。
防护区（ protection area）:允许公众出入的、防护目标所在的区域或部位。
禁区（restricted area）：不允许未经授权出入（或窥视）的防护区域或部位。
盲区（blind zone）：在警戒范围内，安防防范手段未能覆盖的区域。
防区（zone）：报警主机对应的一路报警输入，即一路防范的区域。
在路报警输入上可以串联多个报警探测器。
周界（perimeter）：需要进行实体防护或/和电子防护的某区域的边界。
布防（arming）：通过密码或钥匙方法使报警主机进入警戒状态。
撤防（disarming）：通过密码或钥匙方法使报警主机退出警戒状态。
探测（detection）：感知显性风险事件或/和隐形风险事件发生并发出报警的手段。
延迟（delay）：延长或/和推迟风险事件发生进程的措施。
反应（response）：为制止风险事件的发生所采取的快速行动。
主动红外入侵探测器的工作原理主动红外入侵探测器是一种能够检测到人体热量的安防设备。
该设备是由一个发射器和一个接收器组成的。
发射器会发射一定频率的红外线，接收器则会接收回来的反射红外线。
当有人经过时，人体会反射出一部分红外线，这样，接收器就会接收到反射的红外线，从而检测到有人经过。
具体工作原理主动红外入侵探测器通过两个传感器来检测环境的变化：1.一个发射传感器: 它将红外线发送到设备的工作区域，往往是一个具有特殊外壳的墙壁或天花板。
这个区域是由多个反射环组成的，以便让红外线在墙壁或天花板表面反射，向自己的发射器返回的光可探测到。
2.一个接收传感器: 它检测反射红外线，并将这些信号发送到设备的计算机。
这些信号经过计算机处理后，则可以确定目标是一个人，还是其他物体。
如下图所示为主动红外入侵探测器的结构：______________| || 发射传感器 || _______ || | | ||__|_______|___|______________| || 接收传感器 || _______ || | | ||__|_______|___|发射传感器发射器是主动红外入侵探测器最基本的部分。
它发射的红外线仅具有一定频率，通常在8-12微米之间。
这种频率适用于人体的热量辐射，因为人体热量辐射的频率某些情况下与这种频率相似。
发射传感器可以放置在极其封闭的环境中，例如墙壁或天花板中间的小孔，使其不易受到物理干扰。
接收传感器由于主动红外入侵探测器接收传感器的工作原理是基于接收反射红外线的，因此接收器必须极其灵敏。
它通常具有更高的灵敏度和更狭窄的接收角度，以仅接收从热门反射而来的红外线，避免接收其他物体或周围环境的干扰。
接收传感器在接收到信号后，会把信号传到一个计算机。
计算机会分析收到的信号来检测目标是否为人。
灵敏度主动红外入侵探测器的灵敏度主要取决于发射器发送的红外线频率以及接收传感器的接收角度和解析度。
因此，采购时需要根据具体需要去选择合适的产品。
入侵探测技术图文入侵探测技术概述14安防徐乐“入侵”指非法进入警戒区域或触动警戒对象；“探测”指通过一定的手段感测或感知某种行为。
入侵探测与报警技术是将先进的传感器技术、电子技术、通信技术、计算机技术、生物识别技术等应用于探测非法入侵和防止盗窃等犯罪活动。
该系统主要是由报警探测器、报警控制器、传输系统、通信系统及保安警卫力量所组成。
入侵探测报警系统的最基本组成如图防护对象（单位、部位、目标，protection object）：由于面临风险而需要对其进行保护的对象，通常包括某个单位、某个建（构）筑物或建（构）筑物群，或其内外的某个局部范围以及某个具体的实际目标。
防护区（ protection area）:允许公众出入的、防护目标所在的区域或部位。
禁区（restricted area）：不允许未经授权出入（或窥视）的防护区域或部位。
盲区（blind zone）：在警戒范围内，安防防范手段未能覆盖的区域。
防区（zone）：报警主机对应的一路报警输入，即一路防范的区域。
在路报警输入上可以串联多个报警探测器。
周界（perimeter）：需要进行实体防护或/和电子防护的某区域的边界。
布防（arming）：通过密码或钥匙方法使报警主机进入警戒状态。
撤防（disarming）：通过密码或钥匙方法使报警主机退出警戒状态。
探测（detection）：感知显性风险事件或/和隐形风险事件发生并发出报警的手段。
延迟（delay）：延长或/和推迟风险事件发生进程的措施。
反应（response）：为制止风险事件的发生所采取的快速行动。
误报警（false alarm）：由于意外触动手动装置、自动装置对未设计的报警状态做出响应、部件的错误动作或损坏、操作人员失误等而发出的报警。
漏报警（leakage alarm）：风险事件已发生，而系统未能做出报警响应或指示。
旁路（bypass）：在布防时使某个或某些防区不加入布防。
按探测器输出的开关信号不同来分。
SR无线红外入侵探测器
SmartRoom无线红外入侵探测器是基于ZigBee/SmartRoom协议的新型产品,红外入侵探测
器有效工作范围内，有人非法闯入时，人体的红外线被感应器实时探测，并发出无线报警信号到
通信主机，从而实现监控任务。
本产品应用极为广泛，除了常见的智能家居系统，还可以在监控系统、智能医院、智慧旅店、智能建筑、智慧养殖等系统中使用。
功能特点：
支持ZigBee/SmartRoom HA协议。
安装更便捷，支持多种安装方式。
全新外观设计，更贴近家居生活。
探测范围更广，最大程度上守护家居安全。
可与相关报警设备联动使用，可通过移动智能终端进行远程监控。
主动红外入侵探测器----c149dd4c-7155-11ec-8a34-7cb59b590d7d∙主动红外入侵探测器（activeinfraredintrsiondetector)它由发射机和接收机的配对组成。
发射器发出红外光束，接收器同时接收发射器发出的红外光束。
当发射器发射的红外光束按照给定的百分比被完全阻挡或部分阻挡时，接收器将产生报警信号，因为它无法接收红外光束。
∙主动红外入侵探测器的安装场所主动红外入侵探测器的分类∙按安装环境分类：室内型、室外型；按工作模式分类：调制型和非调制型；按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式。
主动红外入侵探测器原理∙主动红外入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间当红外脉冲光束被完全阻断或按设定的百分比被阻断时，可产生报警信号。
主动红外发射机通常采用红外发光二极管采用脉冲振荡电路作为驱动电源作为光源，直接驱动晶体管或集成电路。
通过脉冲调制电路，在红外发光管的两端产生并发出具有一定占空比的脉冲调制波，不仅降低了电源的功耗，而且增强了主动红外入侵探测器的抗干扰能力。
同时，为了进一步降低误报率，防止入侵者故意和精心准备的防入侵手段，最近采用了先进的数字变频技术，即发射机和接收机的红外脉冲频率经过数字调制后是可变的，而接收机只识别选定的频率，不处理其他频率，可以有效防止入侵者故意发射一定频率的红外光侵入防御区域，丧失防御能力。
主动红外入侵探测器的应用∙ 1.小型超市和便利店的进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。
2.窗户门卫在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响）。
入侵报警探测器的工作原理及应用场合入侵探测器用来探测入侵者的入侵行为。
需要防范入侵的地方许多，它可以是某些特定的点，如门、窗、柜台和展览厅的展柜；或是条线，如边防线、警戒线和边界线；有时要求防范范围是个面，如仓库、农场的周界围网（铁丝网或其他掌握导线组成的网）；有时又要求防范的是个空间，如档案室、资料室和武器库等，它不允许入侵者进人其空间的任何地方。
因此设计、安装人员就应当依据防范场所的不同地理特征、外部环境及警戒要求，选用适当的探测器，达到平安防范的目的。
入侵报警系统应对下列可能的入侵行为进行精确、实时的探测并产生报警状态：（1）进入警戒或设防区域；（2）打开门、窗、空调百叶窗等；（3）用暴力通过门、窗、天花板、墙及其他建筑结构；（4）破裂玻璃；（5）在建筑物内部移动；（6）接触或接近保险柜或重要物品；（7）紧急报警装置的触发。
入侵探测器应有防拆爱护、防破坏爱护。
当入侵探测器受到破坏，拆开外壳或信号传输线短路、断路及并接其他负载时，探测器应能发出报警信号。
入侵探测器应有抗小动物干扰的力量。
在探测范围内，如有直径30mm，长度为150mm的具有与小动物类似的红外辐射特性的圆筒大小物体，探测器不应产生报替。
入侵探测器应有抗外界干扰的力量，探测器对干扰信号，应不产生误报。
探测器应有承受常温气流的干扰，不产生误报。
探测器应能承受电火花干扰的力量。
探测器宜在下列条件下工作：室内，－10℃~55℃，相对湿度≤95%；室外，－20℃~75℃，相对湿度≤95％。
在各种入侵报警系统中，主要差别在于探测器的应用，而探测器的选用主要依据是：（1）爱护对象的重要程度。
例如对于爱护对象特殊重要的应加多重爱护等。
（2）爱护范围的大小。
例如，小范围可采纳感应式报警装置或反射式红外线报警装置；要防止人从窗门进入，可采纳电磁式探测报警装置；大范围可采纳遮断式红外报警器等。
（3）防预对象的特点和性质。
例如，主要是防人进入某区域的活动，则可采纳移动探测防入侵装置，可考虑微波防入侵报警装置或被动式红外线报警装置，或者同时采纳两者作用兼有的混合式探测防入侵报警装置（常称双鉴或三鉴器）等。
入侵探测器的概述
理想的入侵探测器，应仅响应人员的存在，而不响应如狗、猫及老鼠等动物、昆虫或其他移动物的活动，也不应响应环境的变化，如温度、湿度的变化及风、雨声音和振动等。
然而，大多数入侵探测器，不但响应了人的存在，而且对一些无关因素的影响也产生响应。
因此，对入侵探测器的选择和安装，就显得尤其重要。
目前，入侵探测器有十分广泛的用途，不仅普遍应用于安防工程，而且还当成传感器用于智能控制，在我们的工作和生活中发挥出了越来越大的作用。
1原理及组成
入侵探测器是用于探测入侵者的移动或其它动作的装置，通常由传感器、信号处理器和输出接口组成。
简单的入侵探测器可以没有信号处理器和输出接口。
●传感器是一种物理量的探测、转换装置。
它就像入侵探测器的眼睛、鼻子、耳朵一样，入
侵者在实施入侵时总是要发出声响、振动、阻断光路，对地面或某些物体产生压力，破坏原有温度场发出红外光等物理现象，传感器则是利用某些材料对这些物理现象的敏感性而将其感知并转换为相应的电信号和电参量（电压、电流、电阻、电容等）；
●处理器则对电信号放大、滤波、整形后成为有效的报警信号；
●输出接口使入侵探测器的输出呈现两种输出状态，即警戒状态为无电位的常闭触点或导通
电阻不大于100Ω；报警状态和未加电时为常闭触点开路或开路电阻不小于1MΩ。
2分类
入侵探测器的种类很多，仅国家标准[1-3]和公安行业标准[4-5]都规定了不少种类。
一般来说，入侵探测器可以按“传感器种类、工作方式、警戒范围、信号传输方式和应用场合”来分类。
1）按传感器种类分
传感器的种类一般是按传感器探测的物理量来区分，通常有：
●磁控开关探测器；
●振动探测器；
●超声入侵探测器；
●次声入侵探测器；
●红外入侵探测器；
●微波入侵探测器；
●视频移动探测器。
2）按工作方式分
入侵探测器按工作方式分，主要有：
●主动式入侵探测器。
一般有微波入侵探测器、主动红外入侵探测器、超声波入侵探测器等。
其工作原理是：探测器要向探测现场发出某种形式的能量，经反射或直射在接收传感器上形成一个稳定信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如：微波入侵探测器，由微波发射器发射微波能量，在探测现场形成稳定的微波场，一旦移动的被测物体入侵时，稳定的微波场便遭到破坏，微波接收机接收这一变化后，即输出报警信号。
主动式探测器其发射装置和接收传感器可以在同一位置，如，微波入侵探测器。
也可以在不同位置，如，对射式主动红外入侵探测器。
●被动式入侵探测器。
一般有被动红外入侵探测器、振动入侵探测器、声控入侵探测器、视
频移动探测器等。
其工作原理是：不需向探测现场发出信号，而依靠对被测物体自身存在的能量进行检测。
平时，传感器输出一个稳定的信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理后发出报警信号。
例如，被动红外入侵探测器利用了热电传感器能检测被测物体发射的红外线能量的原理。
当被测物体移动时，把周围环境温度与移动被测物体表面温度差的变化检测出来，从而触发探测器的报警输出。
3）按警戒范围分
按警戒范围可分成点控制探测器、线控制探测器、面控制探测器和空间控制探测器。
●点控制探测器。
是指警戒范围仅是一个点的探测器。
当这个警戒点的警戒状态被破坏时，
即发出报警信号。
如安装在门窗、柜台、保险柜的磁控开关探测器，当这一警戒点出现危险情况时，即发出报警信号。
磁控开关和微动开关探测器、压力传感器常用作点控制探测器。
●线控制探测器。
是指警戒范围是一条直线，当这条警戒线上出现危险情况时，发出报警信
号。
如主动红外入侵探测器或激光入侵探测器，先由红外源或激光器发出一束红外光或激光，被接收器接收，当红外光和激光被遮断，探测器即发出报警信号。
主动红外、激光和感应式入侵探测器常用作线控制式探测器。
●面控制探测器。
是指警戒范围为一个面，如仓库、农场的周界围网等。
当警戒面上出现危
害时，即发出报警信号。
如振动入侵探测器装在一面墙上，当这个墙面上任何一点受到振动时，即发出报警信号。
振动入侵探测器、栅栏式被动红外入侵探测器、平行线电场畸变探测器等常用做面控制式探测器。
●空间控制探测器。
是指警戒范围是一个空间，如档案室、资料室、武器库等。
当这个警戒
空间内的任意处出现入侵危害时，即发出报警信号。
如在微波入侵探测器所警戒的空间内，入侵者从门窗、天花板或地板的任何一处入侵其中，都会产生报警信号。
声控入侵探测器、超声波入侵探测器、微波入侵探测器、被动红外入侵探测器、微波红外复合探测器等探测器，常用作空间防范控制探测器。
4）按探测信号传输方式分
●有线传输探测器。
是指探测信号由传输线（如双绞线、多芯线、电话线、电缆等等）来传
输的探测器。
这是目前大量采用的方式。
●无线传输探测器。
是指探测信号经调制后由空间电磁波来传输的探测器。
在防范现场很分
散或不便架设传输线的情况下，无线传输探测器有它独特的作用。
为实现无线传输，在报警控制器上必需增加无线接收机。
5）按应用场合分
按应用场合可以分为室外探测器和室内探测器两种。
其中，室外入侵探测器又分为建筑物外围探测器和周界探测器。
●周界探测器。
用于防范区域的周界警戒，是防范者的第一道防线，如泄漏电缆探测器、电
子围栏式周界探测器等。
●建筑物外围探测器。
用于防范区域内建筑物的外围警戒，是防范者的第二道防线，如主动
红外入侵探测器、室外微波入侵探测器、振动探测器等。
●室内入侵探测器。
是防范入侵者的最后防线。
如微动开关探测器、振动探测器、被动红外
入侵探测器等。
3主要弊端及其对策
入侵探测器的探测方式主要是探测环境物理量和状态的变化，不具备识别目标的能力。
若入侵探测器过于灵敏，则会因为某些意外的情况或受环境因素的影响而触发，从而发生误报警；若过于鲁钝，则会出现过高的漏报率。
这也正是入侵探测器的主要弊端。
虽然有的入侵探测器采用复合方法，采用两个以上的探测单元、探测技术，实施复合探测以及智能化的数据融合处理方法，比如，双鉴探测器或三鉴探测器等；这类入侵探测器的性能和功能有了很大的提高，也降低了误报警，但仍然可能存在漏报现象。
为此，目前较为可行的对策是，采用多种不同探测技术的入侵探测器，组成入侵探测系统。
比如，当有报警时，启动音频和视频复核装置，对防区进行声音和视频的复核。
既可以较大程度地避免漏报，又可以降低误报警。
参考文献：
[1]GB15407-2010遮挡式微波入侵探测器技术要求
[2]GB15209-2006磁开关入侵探测器
[3]GB10408.6-2009微波和被动红外复合入侵探测器
[4]GA/T1217-2015光纤振动入侵探测器技术要求
[5]GA/T1372-2017甚低频感应入侵探测器技术要求。
