阵列工艺介绍.

栅格阵列封装流程栅格阵列封装是一种常见的集成电路封装技术，它在电子产品中起到连接和保护芯片的作用。

本文将介绍栅格阵列封装的流程，并详细解释每个步骤的具体内容。

第一步：设计栅格阵列封装方案在栅格阵列封装流程中，首先需要设计栅格阵列封装方案。

这个过程包括确定芯片的尺寸、引脚数量和布局，以及确定封装材料和封装工艺。

设计栅格阵列封装方案需要考虑到芯片的功能和性能要求，以及封装过程中可能遇到的问题。

第二步：制作栅格阵列封装模具制作栅格阵列封装模具是栅格阵列封装流程中的关键步骤。

模具的制作需要根据栅格阵列封装方案设计模具的形状和尺寸，并使用适当的材料和工艺进行加工。

制作好的模具将用于后续的封装过程。

第三步：准备封装材料在栅格阵列封装流程中，封装材料是非常重要的。

封装材料需要具备良好的导热性能、电绝缘性能和机械强度，以确保芯片在封装过程中能够得到良好的保护。

常见的封装材料包括封装胶、导热胶和胶粘剂等。

第四步：将芯片放置在栅格阵列封装模具上在栅格阵列封装流程中，将芯片放置在栅格阵列封装模具上是一个关键步骤。

在这个步骤中，需要将芯片按照封装方案的要求放置在栅格阵列封装模具的相应位置，并确保芯片与模具之间的接触良好。

第五步：填充封装材料在将芯片放置在栅格阵列封装模具上后，需要将封装材料填充到模具中。

填充封装材料的过程需要注意控制填充厚度和填充均匀性，以确保芯片能够得到充分的保护，并保证封装后的电子产品的性能和可靠性。

第六步：固化封装材料填充封装材料后，需要对封装材料进行固化，以确保封装材料能够牢固地固定芯片和封装模具。

固化封装材料的方法可以是热固化、紫外线固化或化学固化等，具体的方法需要根据封装材料的特性来确定。

第七步：脱模和修整固化封装材料后，需要进行脱模和修整的步骤。

脱模是将封装模具从封装材料中取出的过程，需要小心操作以避免损坏芯片和封装材料。

修整是对封装材料进行修整和整形，以使封装后的电子产品外观整洁、尺寸准确。

tft生产工艺TFT（薄膜晶体管液晶显示器）是一种常见的液晶显示技术，广泛应用于电子产品中，如电视、手机和电脑显示器等。

TFT 屏幕通过不同的生产工艺来制造，下面将介绍TFT屏幕的主要生产工艺。

首先，TFT屏幕的制造过程通常从衬底开始，衬底需要选择透明的玻璃或塑料材料。

然后，在衬底上涂覆一层透明导电层，通常使用氧化铟锡(ITO)作为导电材料。

导电层可以使液晶分子在后续处理中对应电压作出响应。

然后，需要制造一层彩色滤光器(CF)来产生不同的颜色。

彩色滤光器由红、绿、蓝三种颜色的染料构成，并使用相应的光刻技术在衬底上制造出具有不同颜色通道的微小尺寸图案。

彩色滤光器的添加使得TFT屏幕能够产生丰富的色彩。

接下来是制造薄膜晶体管(TFT)阵列的工艺。

TFT阵列是由数百万个微小的晶体管组成的，每个晶体管都对应屏幕上的一个像素点。

TFT阵列的制造通常包括光刻、锂离子注入、蒸发和电镀等步骤。

这些步骤通过控制晶体管的导电性质和电流的流动来实现液晶分子的调制和显示。

然后，涂覆一层对齐层(alignment layer)在TFT阵列上，对齐层可以使液晶分子按照特定的方向排列，以便最终的显示效果更加清晰和稳定。

最后，将液晶层加入TFT阵列上。

液晶层由具有特殊光学性质的液晶分子组成，可以在电场的作用下改变它们的排列。

液晶层通常由两层夹层构成，在它们之间施加电压会使液晶分子发生对齐变化，从而改变光的穿透性质。

整个TFT屏幕生产工艺通常包括数十个步骤，需要长时间和精密的操作。

每个步骤都要求高质量的材料和工艺控制，以确保最终生产出的TFT屏幕具有良好的色彩表现、视角和响应速度。

随着科技的发展，TFT屏幕的生产工艺也在不断进步，以适应更高的分辨率和更好的显示效果的要求。

第1篇一、前言光纤阵列是一种将多根光纤组合在一起的光学元件，广泛应用于通信、医疗、工业等领域。

光纤阵列组装是将多根光纤精确对准并固定在特定位置的过程。

为确保光纤阵列组装的准确性和可靠性，以下为光纤阵列组装的操作规程。

二、操作准备1. 工具与材料：- 光纤阵列组装架- 光纤切割工具- 光纤剥皮工具- 光纤熔接机- 光纤连接器- 光纤清洁剂- 无尘手套- 镜头纸- 螺丝刀- 热缩管- 光纤阵列检测仪2. 环境要求：- 温度：15℃-25℃- 湿度：40%-70%- 灰尘：≤0.5mg/m³三、操作步骤1. 光纤切割（1）将光纤固定在光纤切割工具上，调整切割角度。

（2）开启切割工具，将光纤切割至所需长度。

（3）检查光纤切割质量，确保切割面平整、无毛刺。

2. 光纤剥皮（1）将光纤切割后的端面用镜头纸擦拭干净。

（2）用光纤剥皮工具将光纤外皮剥去，剥皮长度应大于连接器长度。

（3）检查剥皮质量，确保剥皮均匀、无毛刺。

3. 光纤熔接（1）将光纤端面用光纤清洁剂和镜头纸擦拭干净。

（2）将光纤插入光纤熔接机，调整光纤位置，确保对准。

（3）开启熔接机，进行光纤熔接。

（4）检查熔接质量，确保熔接处光滑、无气泡。

4. 光纤连接（1）将熔接好的光纤连接器插入光纤端面，确保连接牢固。

（2）检查连接质量，确保连接处无松动、损坏。

5. 光纤阵列组装（1）将光纤连接器固定在光纤阵列组装架上，调整位置，确保对准。

（2）用螺丝刀固定光纤连接器，确保连接牢固。

（3）检查光纤阵列组装质量，确保各光纤连接器位置准确、无松动。

6. 光纤阵列检测（1）将光纤阵列组装架放置在光纤阵列检测仪上。

（2）开启检测仪，进行光纤阵列检测。

（3）检查检测结果，确保光纤阵列组装质量符合要求。

7. 光纤阵列封装（1）将光纤阵列组装架用热缩管封装，确保密封。

（2）检查封装质量，确保热缩管封口严密、无气泡。

四、注意事项1. 操作过程中，请佩戴无尘手套，避免指纹和灰尘污染光纤。

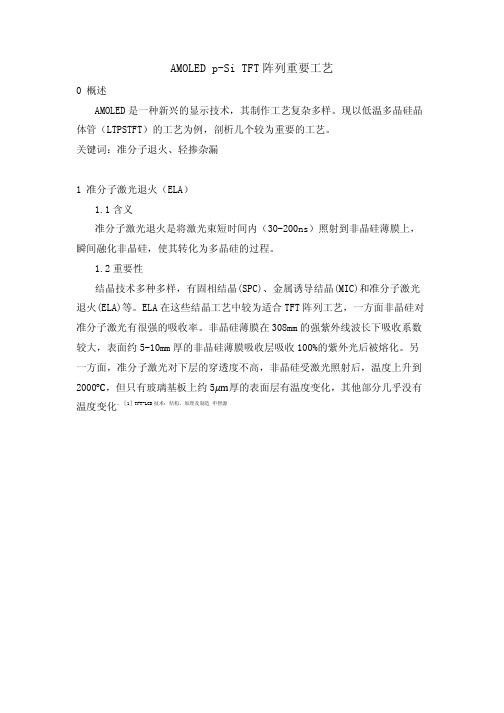

AMOLED p-Si TFT阵列重要工艺0 概述AMOLED是一种新兴的显示技术，其制作工艺复杂多样。

现以低温多晶硅晶体管（LTPSTFT）的工艺为例，剖析几个较为重要的工艺。

关键词：准分子退火、轻掺杂漏1 准分子激光退火（ELA）1.1含义准分子激光退火是将激光束短时间内（30-200ns）照射到非晶硅薄膜上，瞬间融化非晶硅，使其转化为多晶硅的过程。

1.2重要性结晶技术多种多样，有固相结晶(SPC)、金属诱导结晶(MIC)和准分子激光退火(ELA)等。

ELA在这些结晶工艺中较为适合TFT阵列工艺，一方面非晶硅对准分子激光有很强的吸收率。

非晶硅薄膜在308mm的强紫外线波长下吸收系数较大，表面约5-10mm厚的非晶硅薄膜吸收层吸收100%的紫外光后被熔化。

另一方面，准分子激光对下层的穿透度不高，非晶硅受激光照射后，温度上升到2000℃，但只有玻璃基板上约5μm厚的表面层有温度变化，其他部分几乎没有温度变化。

［1］TFT-LCD技术：结构、原理及制造 申智源影响晶粒的大小的主要因素是激光能量密度和照射次数。

如图所示。

从图中可知，在低能量密度区，晶粒随着能量密度的增加逐渐增大。

而当能量密度达到一定值时，晶粒突然增大。

继续增加激光能量密度时，整层非晶硅全部被熔解。

由于没有籽晶导引，非晶硅薄膜结晶化为晶粒尺寸很小的多晶硅薄膜。

非晶硅薄膜照射一次后，得到的多晶硅颗粒尺寸不大。

实际上为了使颗粒尺寸最佳化，会反复照射20次。

从第六讲我们可以知道，晶粒大小就是一个重要的影响因素。

如果晶粒较小，那么晶界面所占比例就会增大，晶界面上的原子排布不规则存在畸变，从而使系统的自由能增高。

而如果晶粒较大，则多晶硅的均一性就不好。

所以在ELA退火时要重点把握晶粒大小的控制。

在ELA技术中，横向生长比较好，可以产生颗粒大一些的晶粒，超级横向生长区（SLG）有利于提高多晶硅的载流子迁移率，但是对应的激光能量范围非常小，而且结晶均一性不高。

微米天线阵列芯片加工工艺
微米天线阵列芯片加工工艺包括：印刷电路板、刻蚀与清洗、金属沉积、介质层处理、热处理、封装以及测试等步骤。

1、印刷电路板：采用光刻机将图形印制在钛基板上，并在其表面涂覆一层金属膜，金属膜会根据图形分布式产生出各种微米尺寸的天线，这是微米天线阵列芯片的基础。

2、刻蚀与清洗：利用激光刻蚀技术，将电路板表面的金属膜剥离，形成具有相应尺寸的微米天线，然后再进行一系列的清洗步骤，去除刻蚀过程带来的表面污染物。

3、金属沉积：通过等离子体沉积技术，将钴、铜等金属材料层层覆盖在微米天线的表面，使其具有良好的耐热性和耐腐蚀性。

4、介质层处理：利用氧化处理技术，在金属表面形成一层稳定的氧化膜，以保护天线阵列芯片免受环境的侵蚀。

5、热处理：利用热处理技术，改善微米天线阵列芯片的性能，使其具有抗氧化、耐磨损、抗静电和高热稳定性等特性。

6、封装：将微米天线阵列芯片封装在塑料壳体中，以防止其被破坏。

7、测试：测试微米天线阵列芯片的功能，确保其质量可以满足用户需求。

无线通信中天线阵列技术研究在当今数字化、信息化的时代，无线通信技术的发展日新月异，深刻地改变了人们的生活和工作方式。

而天线阵列技术作为无线通信领域中的一项关键技术，正发挥着越来越重要的作用。

天线阵列，简单来说，就是由多个天线单元按照一定的规则排列组成的系统。

通过合理地设计和控制这些天线单元的参数和信号，天线阵列能够实现更高效、更可靠的无线通信。

天线阵列技术的核心优势之一在于其能够显著提高通信系统的容量和频谱效率。

在传统的单天线通信中，由于受到信道衰落和干扰等因素的影响，通信质量和数据传输速率往往受到限制。

而天线阵列可以通过空间分集和复用等技术，有效地抵抗信道衰落，同时在相同的频谱资源上传输更多的数据，从而大大提高了系统的容量和频谱效率。

另一个重要优势是增强信号的方向性和增益。

天线阵列可以通过调整各个天线单元的相位和幅度，形成特定方向的波束，将信号能量集中在目标方向上，从而提高信号的接收强度和传输距离。

这在诸如远距离通信、卫星通信等场景中具有极大的实用价值。

天线阵列技术还能够有效地抑制干扰。

在复杂的无线通信环境中，来自不同方向和源的干扰信号会严重影响通信质量。

通过天线阵列的波束形成技术，可以将波束指向期望的信号方向，同时在干扰方向上形成零陷，从而有效地抑制干扰信号，提高通信系统的抗干扰能力。

在实际应用中，天线阵列技术有着广泛的场景。

例如，在移动通信领域，5G 网络的大规模 MIMO（多输入多输出）技术就是基于天线阵列实现的。

通过在基站端部署大量的天线阵列，5G 网络能够实现更高的数据传输速率、更低的延迟和更好的覆盖范围。

在雷达系统中，天线阵列技术也得到了广泛应用。

相控阵雷达通过控制天线阵列中各个单元的相位，可以快速地改变雷达波束的指向，实现对目标的快速扫描和跟踪。

然而，天线阵列技术的实现也面临着一些挑战。

首先是硬件复杂度的问题。

随着天线单元数量的增加，系统的硬件复杂度和成本也会相应增加，这对天线阵列的设计和制造提出了更高的要求。

aao工艺毕业设计AAO工艺毕业设计随着科技的不断进步和人们对美的追求，工艺设计逐渐成为了一门独立的学科，其中AAO工艺设计作为其中的一种，也开始受到越来越多人的关注。

本文将从AAO工艺的概念、应用领域、设计原则以及未来发展等方面进行探讨。

AAO工艺，即阵列氧化铝工艺（Anodic Aluminum Oxide），是一种通过控制铝金属表面氧化的工艺技术。

这种工艺技术最早在20世纪60年代被发现，并在近几十年来得到了广泛的应用。

AAO工艺的核心原理是通过电解的方式，在铝金属表面形成一层均匀、有序的氧化铝孔阵列。

这些孔洞的尺寸、形状和排列方式可以通过改变工艺参数进行调控，从而实现不同的设计效果。

AAO工艺在各个领域都有广泛的应用。

在材料科学领域，AAO工艺可以用于制备纳米材料、纳米结构和薄膜等。

在电子领域，AAO工艺可以制备具有特殊光学、电学和磁学性质的器件，如传感器、光纤通信器件和磁性存储器件等。

在能源领域，AAO工艺可以用于制备太阳能电池、燃料电池和超级电容器等。

此外，AAO工艺还可以应用于生物医学领域，如制备生物传感器和药物缓释系统等。

在进行AAO工艺设计时，需要遵循一些基本的设计原则。

首先，要根据具体的应用需求确定设计的目标，例如孔洞的尺寸、形状和排列方式等。

其次，要选择合适的工艺参数进行控制，如电解液的成分、温度和电压等。

同时，还需要考虑到工艺的可行性和成本效益，以及材料的可持续性和环境友好性等因素。

最后，要进行实验验证和性能测试，以确保设计的效果和性能符合预期。

未来，AAO工艺有着广阔的发展前景。

随着科技的不断进步和人们对新材料、新器件的需求不断增加，AAO工艺将在更多领域发挥重要作用。

例如，在柔性电子、光子晶体和纳米生物技术等领域，AAO工艺将为新材料和新器件的制备提供更多可能性。

同时，随着工艺技术的不断改进和创新，AAO工艺的制备效率和性能也将得到进一步提升。

综上所述，AAO工艺作为一种新兴的工艺设计技术，具有广泛的应用领域和发展前景。
